アルミの溶接結果について

ファイバーレーザー溶接は母材に与える熱の範囲が局所的なため、他の溶接方法に比べると歪が少ない溶接結果になると言われております。
今回は、SLW1500を使用した際のアルミの溶接結果と歪み具合をご紹介します。

板厚2mm

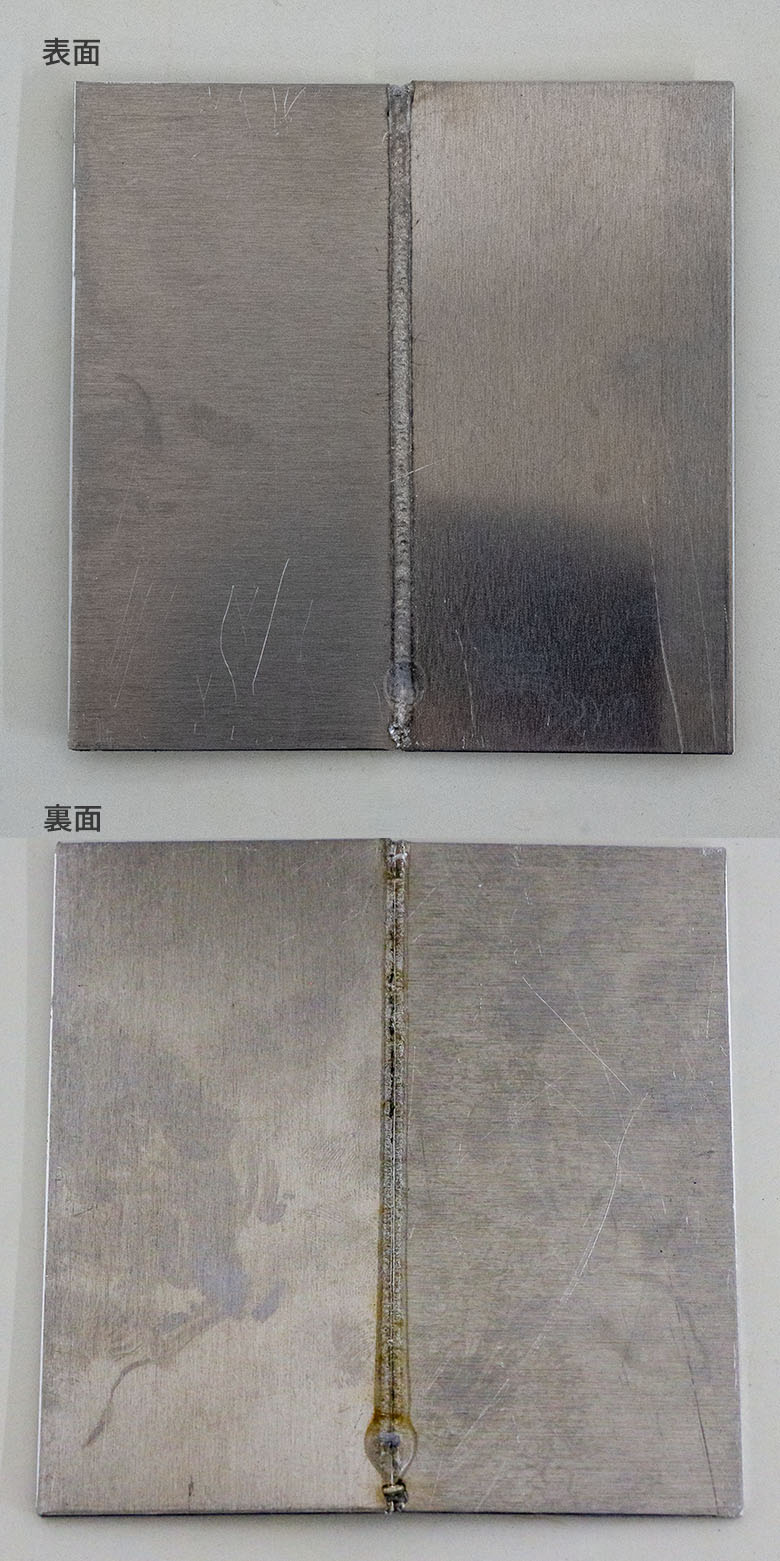

ワイヤー不使用　突合せ溶接

レーザーパワー:70%　周波数:3000Hz　デューティー比100%　速度25mm/sec

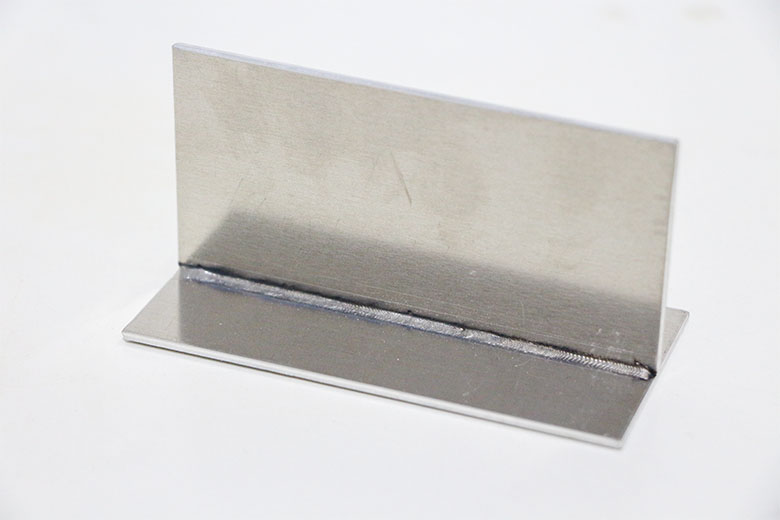

ワイヤー不使用　隅肉溶接

レーザーパワー:70%　周波数:3000Hz　デューティー比100%　速度25mm/sec

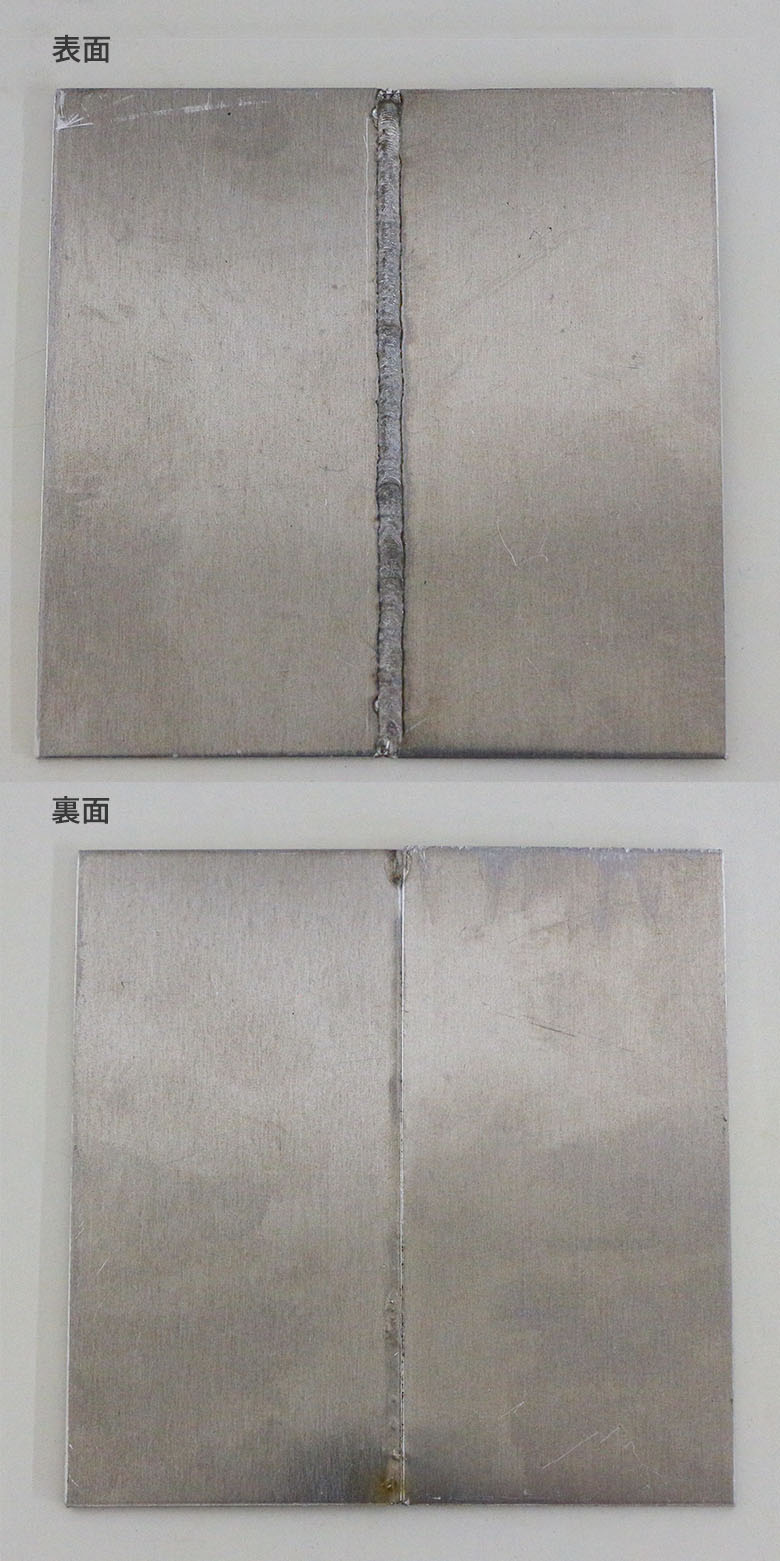

ワイヤー使用　突合せ溶接

レーザーパワー:70%　周波数:3000Hz　デューティー比100%　速度:15mm/sec

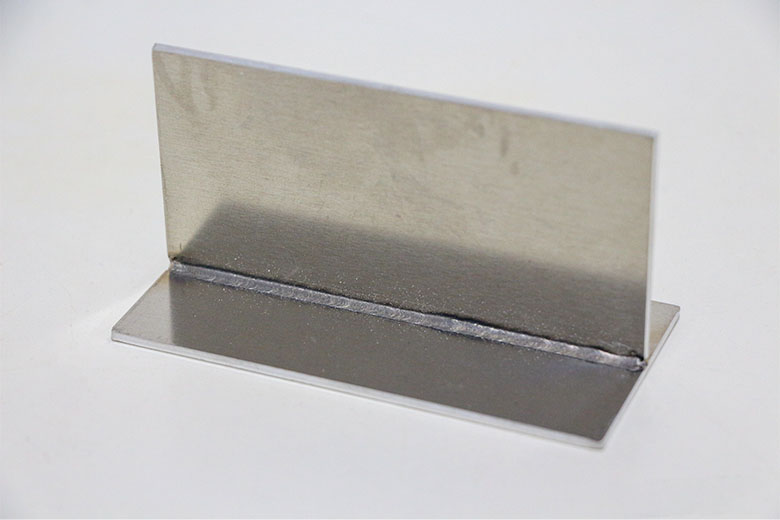

ワイヤー使用　隅肉溶接

レーザーパワー:70%　周波数:3000Hz　デューティー比100%　速度:15mm/sec

板厚0.5mm

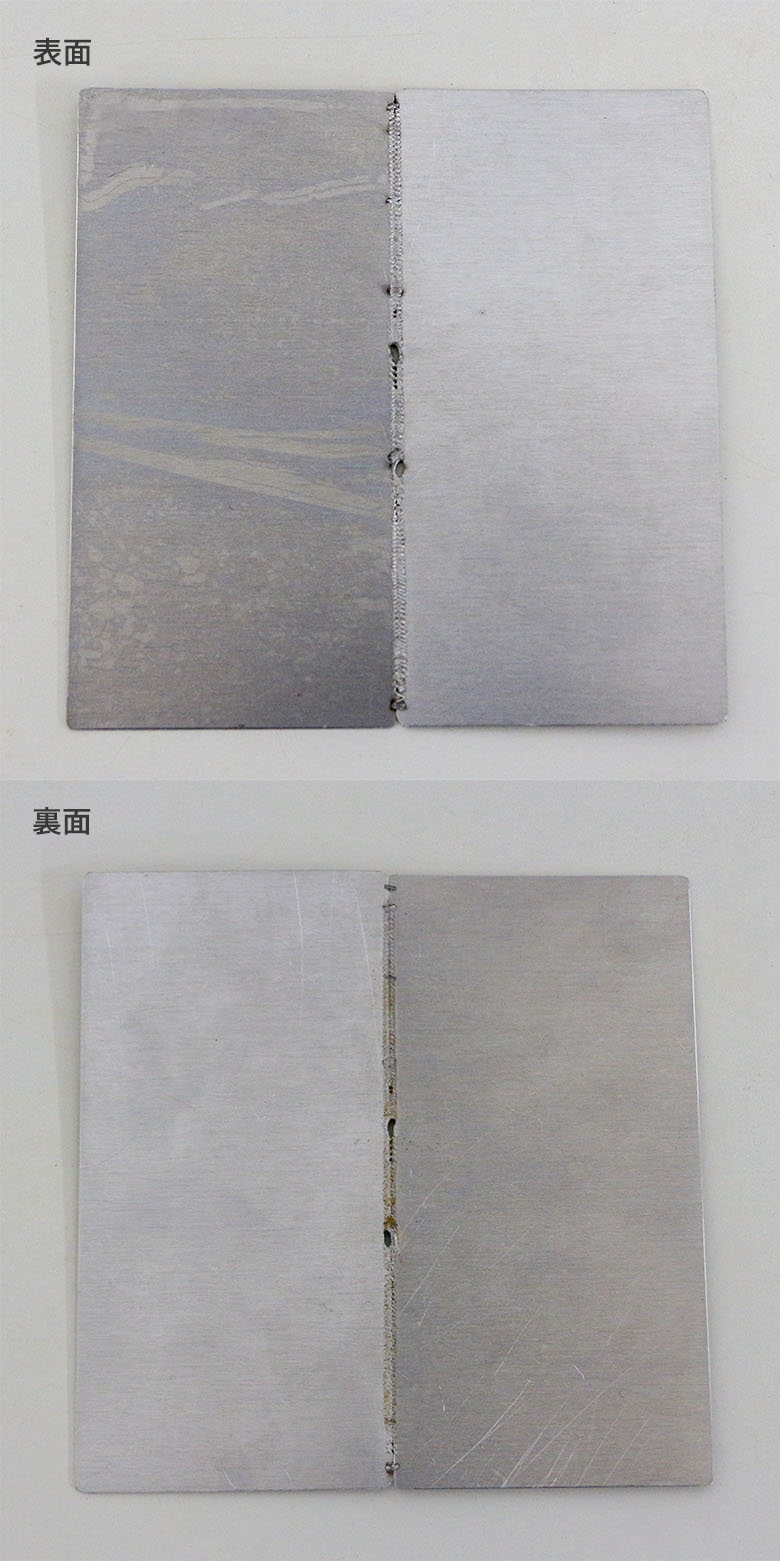

ワイヤー不使用　突合せ溶接

レーザーパワー:40%　周波数:1000Hz　デューティー比50%　速度25mm/sec
突合せ溶接の場合、スピード・トーチ角度により素材に穴が空いてしまう結果となりました。

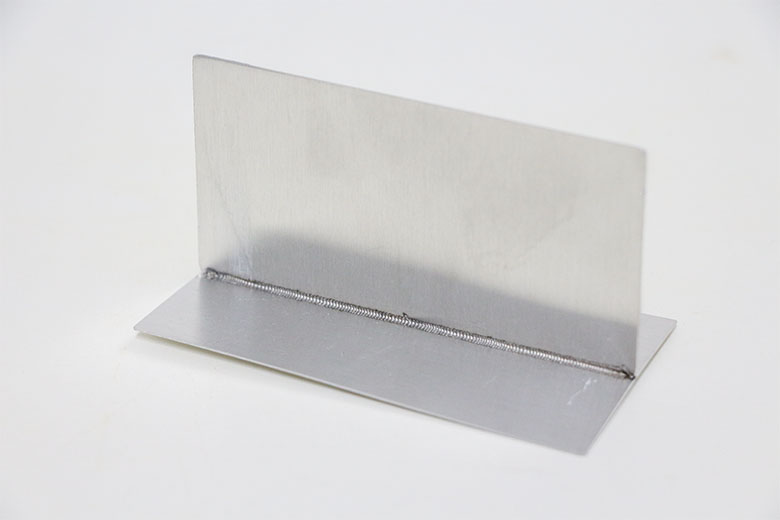

ワイヤー不使用　隅肉溶接

レーザーパワー:40%　周波数:1000Hz　デューティー比50%　速度25mm/sec

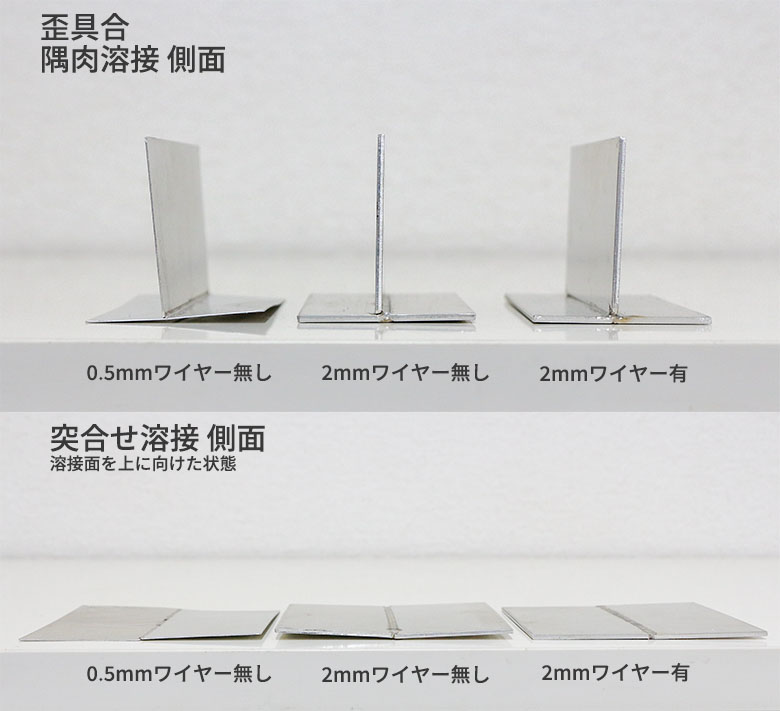

溶接後の歪み具合

今回の溶接では治具やバイスなどを使用せずに行いました。
ワイヤーを使用した2mm以外では歪みが出る結果となりました。
