焼け・歪みの少ない溶接が高速で可能
アーク溶接やTIG溶接はプラズマアークで発生した熱を使って溶接を行います。 一方ファイバーレーザー溶接機は、集光された「光」で熱を発生させます。 この光はとても小さい点のため熱が影響する範囲がとても狭く、溶接時の焼け・歪みを抑制することが可能（母材も熱くなりにくい）。 従来の溶接機よりも簡単にきれいな溶接ができます。
SLW2000Rはロボット専用のトーチを搭載した
ファイバーレーザー溶接機です
ロボット自体はお客様にご用意いただくことで、ファイバーレーザー溶接ロボットの導入コストを抑えることが可能です。また、既存のTig・アーク溶接ロボットの溶接ユニットのみ取り替えることでファイバーレーザー溶接ロボットに置き換えることができるため、既存の設備を無駄なく使用できます。
製品詳細
製品に含まれている装置
- ① レーザー溶接機本体
レーザー発振器、チラー、コントローラなどを搭載。本体に取り付いているタッチパネルで設定を行います。
- ② トーチ
ロボット専用のトーチ。カメラが搭載されているため、焦点調整や溶接結果の確認を簡単に行えます。
- ③ カメラ用モニタ・カメラ用ライト
映像確認用のモニタとライトです
SLW2000Rの特徴・機能
-
-
ウォブリング機能
ウォブリング機能とは、2つのガルバノミラーが搭載されている溶接トーチを用いて、レーザー光を2次元的に走査させる溶接のことを指します。円を描きながら溶接を行うことで、ロボットの移動方向に制限がなく常に一定の溶接結果を得ることが期待できます。
-
焦点調整（カメラ機能）
レーザー溶接の仕様上、レーザーを集光させるレンズの焦点を母材に合わせる必要があり、SLW2000Rはこの焦点調整をカメラを使用しておこないます。カメラのピントを合わせると焦点も合うため、直感的に調整することが可能です。
-
タッチパネル
本体に搭載されているタッチパネルを用いてレーザーの出力などの設定を行います。設定の保存も可能なため、素材に合わせたそれぞれの設定を作成することができます。
-
導入費用が圧倒的に安い
ファイバーレーザー溶接ロボットは、通常ファイバーレーザー溶接機とロボットがセットになって販売していることが多いです。smartDIYsではロボットに対応した低価格なファイバーレーザー溶接機のみを販売することで導入コストの削減に寄与します。
製品仕様
レーザー溶接機本体
| レーザー定格出力 | 2000W |
|---|---|
| レーザー波長 | 1080±5nm |
| 偏光状態 | ランダム |
| ビームパラメータ精度 | BPP＜1.5 (mm x rad) |
| ビーム品質（M²） | 2-6 |
| 動作モード | 連続 / 変調 |
| レーザー出力調整範囲 | 10～100％ |
| 出力安定度 | ±1.5%（連続稼働時間：5時間以内、動作温度：24~26度の場合） |
| レーザー分類 | クラス4（JIS C6802） |
| 繰り返し周波数 | 5〜5000Hz |
| 入力電源（電源周波数は購入時に選択） | 単相200V 50A |
| 冷却方式 | 水冷 |
| サイズ（幅×奥行×高さ） | 585 × 1150 × 710mm |
| 重量 | 115kg |
| 推奨作業環境 | 温度：10~40度 湿度：70%以下 |
| 推奨保管環境 | 温度：5〜40度 湿度：70%以下 |
| 最大消費電力 | 10kW |
| 対応アシストガス | 窒素・アルゴン |
| ガス流量 | 15〜20L/分 |
| ガス圧力 | ＜0.6Mpa |
※改良のため仕様変更する可能性がございます
トーチ
| 焦点距離 | 200mm |
|---|---|
| スポット径 | 150μm（理論値） |
| スイング範囲 | 0-5mm |
| 溶接動作モード | 点 / 直線 / 円 / 半円 / 楕円 / 八の字 / 三角 |
| サイズ（幅×奥行×高さ） | 140×84.5×386mm |
| 重量 | 2.2kg |
| フォーカス調整範囲 | ±15mm |
| トーチケーブル長さ | 9m |
※改良のため仕様変更する可能性がございます
ロボットインターフェース
本製品はロボットインターフェースを備えており、ロボットコントローラと接続することで溶接指示をコントローラから行うことができます。
機能一覧
| レーザー照射 | ロボットコントローラからレーザー照射指示を行うことができます。 |
|---|---|
| レーザーパワー制御 | ロボットコントローラからレーザーパワー制御を行うことができます。 |
| 緊急停止 | ロボットコントローラから緊急停止信号を受け取ることができます。 緊急停止信号が有効になると、レーザーは照射されません。 |
| アラーム出力 | 装置にアラームが発生した際、ロボットコントローラへアラームを通知します。 |
| パラメータ制御 | ロボットコントローラから溶接パラメータの切り替えを指示することができます。 16個まで登録が可能です。 |
信号仕様
| PIN | I/O | 機能名 | 内容 |
|---|---|---|---|
| 1 | I | DA+ | レーザーパワー制御入力。0-10Vのアナログ信号を入力します。 |
| 2 | - | DA- | |
| 3 | I | PWM+ | レーザー変調信号。1 - 3000Hzの信号を入力可能です。 |
| 4 | - | PWM- | |
| 5 | I | CF | レーザー照射信号。Highが入力されると、レーザー照射が有効になります。 |
| 6 | I | SOS | 緊急停止信号。Lowが入力されると緊急停止が有効になります。有効時はレーザー照射が行えません。 |
| 7 | - | COM | CF/SOS/IN1～IN4/TRIGのGND。 |
| 8 | I | IN1 | パラメータ制御信号1。Highが入力されると有効。 |
| 9 | I | IN2 | パラメータ制御信号2。Highが入力されると有効。 |
| 10 | I | IN3 | パラメータ制御信号3。Highが入力されると有効。 |
| 11 | I | IN4 | パラメータ制御信号4。Highが入力されると有効。 |
| 12 | I | TRIG | 外部パラメータ制御イネーブル。Highが入力されると外部パラメータ制御が有効になり、タッチパネルでのパラメータ制御は無効になります。 |
| 13 | O | ALARM | 外部アラーム出力。コントローラでアラーム検出時、Highを出力します。アラームは以下の場合に出力されます。 トーチの故障、コリメートレンズ温度アラーム(50℃を超えた場合)、レーザー発振器異常、チラー異常 |
| 14 | O | 24V | 24V出力 |
| 15 | - | GND | GND |
※表中のHign/Lowの電圧レベルは【High:24V Low:0V】となります
※改良のため仕様変更する可能性がございます
よくある質問
-
ファイバーレーザー溶接機が向いている溶接はどのようなものですか？
溶接による焼けや歪みが少ないため、薄板板金の溶接に適しています。歪みが少なく高品質な溶接が可能です。
-
本体以外に用意するものはなんですか？
ロボットアームをはじめご用意いただくものがいくつかあります。詳しくは本体以外に必要なものについてをご覧ください。
-
ロボットとセットで販売してくれますか？
弊社はレーザー関連の工作機械の開発・販売経験は数多くございますが、ロボットアームの販売経験はございません。ロボットアームの導入は経験のあるお客様や企業に任せ、レーザー溶接機部分のみの開発・販売に注力することで導入コストを下げ、またロボット溶接機導入の選択肢を増やせればと考えております。そのため、ロボットとのセット販売はできかねます。
-
SLW2000との違いはなんですか？
SLW2000Rはロボット専用のトーチやロボットと接続するためのインターフェースを備えています。レーザーの出力や本体の機能などは同じです。
-
SLW2000Rを使用するのに資格などは必要ですか？
特に資格・講習は必要ございません。ただ、安全に使用するための注意事項をよく理解し使用する必要があり、またレーザ光の安全基準（JISC6802）に準拠する必要があります。
-
保証はどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
アフターサポートについて
サポート全般について
セットアップや使用方法などを記載している専用のマニュアルがございます。またご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
弊社ではスタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません。予めご承知おきくださいますよう宜しくお願い申し上げます。
サポート内容について
1年間の無料保証
製品がお客様の元へ到着した日から１年間の無料保証がついております。万が一の故障や修理に関しては、軽微な場合はお客様に対応頂きますが、必要な工具や部品は弊社から無料で発送します。また、消耗品は初期不良の場合のみ交換させて頂きます（弊社スタッフがお客様に訪問して行う修理・メンテナンスは実施しておりません）。
修理・代替機のお貸し出し
重大な故障・不具合が発生した場合、製品を弊社に返送いただいての修理となります。故障箇所によっては修理に数日を要する場合がありますのでご注意ください。なお、修理期間中の代替機のお貸し出しを承ります（修理製品や代替機の往復送料はお客様負担となります）。
製品メンテナンス・クリーニング
基本的にはオンライン上のマニュアルを確認いただきお客様自身で行っていただきますが、ご不明点は弊社専任スタッフが電話・メール等でご案内いたします。（平日10:00〜17:00）
安全に使用するための注意事項
SLW2000Rは間違った使い方をすると重大な人身事故を引き起こす可能性がある機器です。
安全に使用するための注意事項は数多くありますが、ここでは特に重要な事項を紹介します。
-

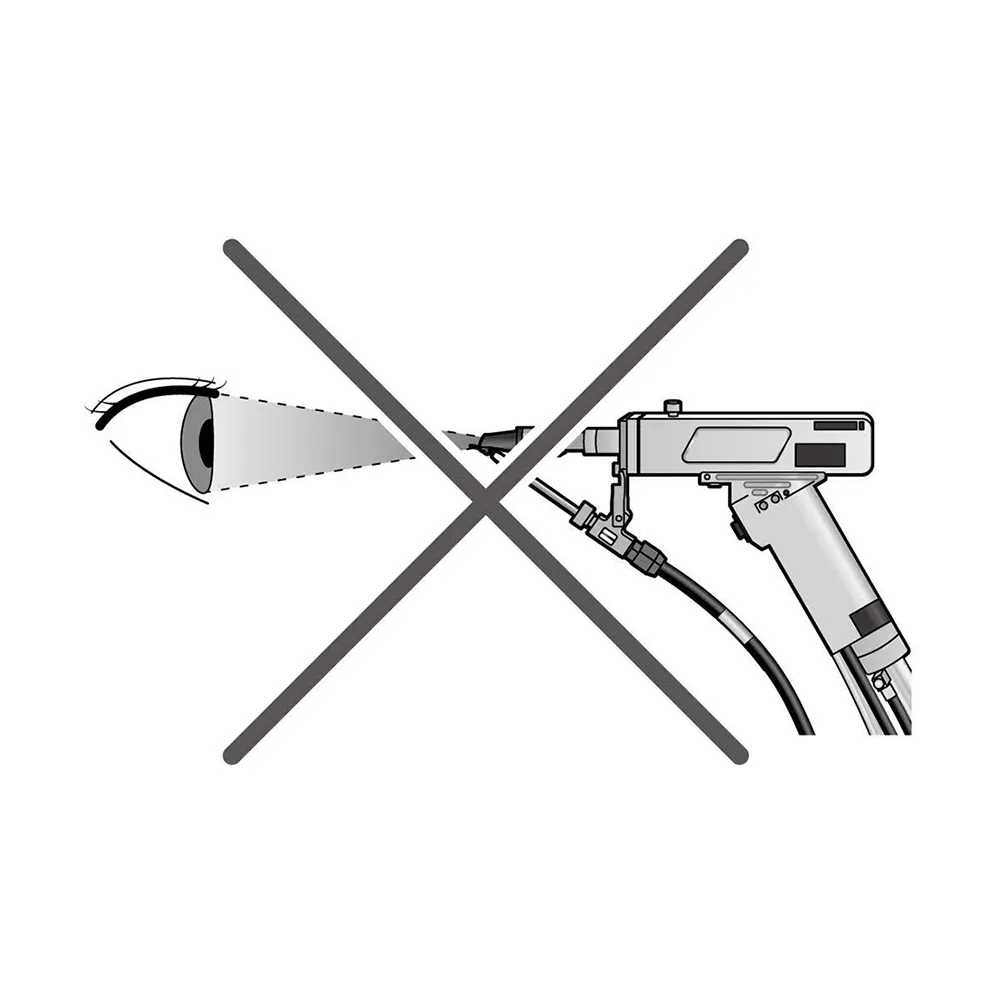

レーザー光を
直接見ない必ず専用の保護メガネや溶接面を着用してください。失明や視力低下の恐れがあります。
-
レーザー溶接
専用の部屋専用の管理区画（部屋）を設け、レーザー光が外部に漏れないようにしてください。
-

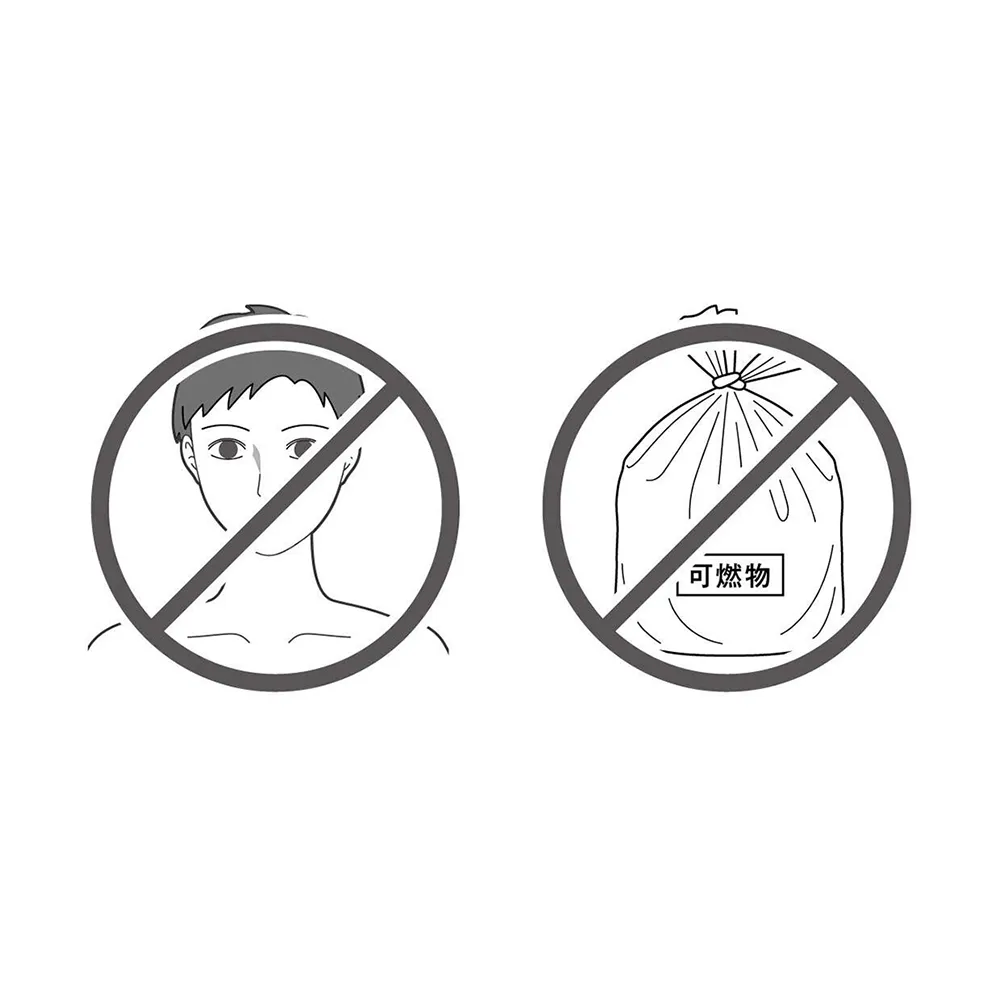

レーザー光を母材以外にあてない
レーザー光が皮膚に当たると火傷の恐れがあり、可燃物に当たると火災が発生する危険性があります。
-

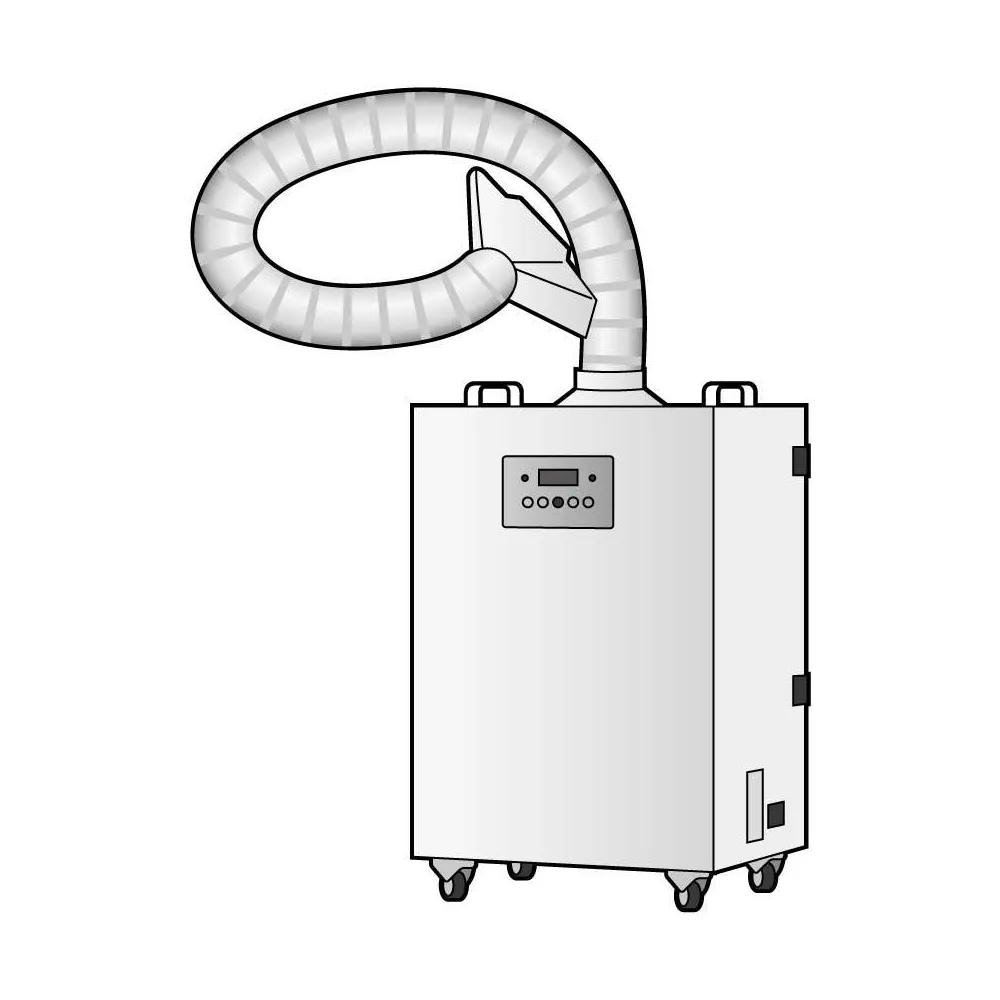

集塵機などの換気設備の用意
金属ヒュームの吸引を防ぐため、集塵機などの換気設備を整えてください。
安心と充実のサポート体制
-
購入前の不安を解消する製品体験・無料お試し加工
本社体験スペースで実機を用いた「製品体験」、遠方で来社が難しい方にはビデオ通話で製品をご案内する「オンラインデモ」、そしてお持ちの素材を送るだけで加工結果がわかる「無料お試し加工」など、製品の理解を深めていただく機会を多数提供しています。
-
ずっと安心して使い続けられるご購入後のアフターサポート・保証
迅速なサポートと製品導入コストを優先するため訪問型のアフターサポートは行っていませんが、Webフォーム、お電話またはビデオ通話など、本社の専任スタッフがお客様のご希望の方法でサポートさせていただきます。不具合が発生した場合でも、代替機の用意や、また消耗品や修理部品も常に在庫があるため迅速に対応可能。安心して快適な加工ができるよう私たちが誠心誠意サポートします。
-
