導入コストが圧倒的に安い
smartDIYsの強みである自社一貫体制（開発から設計、製造、販売、カスタマーサポートまでを一貫して行うこと）により、中間マージンを省いた低価格でロボット溶接機の導入が可能です。また、6軸ロボットは溶接専用機のため、ロボットアームほどのコストをかけずに高品質な溶接を実現できます。
こんなお悩みありませんか？
-
高品質な溶接が難しい
手動溶接では均一な溶接結果を得られない、作業者の熟練度によって品質にバラつきがでてしまう。
-
ロボットで自動溶接を行いたいが導入費用が高い
ロボットアームと溶接機のセットは大手メーカーしか選択肢がなく価格が高い。
-
人手不足を解消したい
人手不足のため、一人ひとりの従業員に負担がかかってしまっている。
レーザー溶接自動6軸ロボットは、溶接専用ロボットとして高速・高品質な溶接を実現し、
従来のロボット溶接に比べて導入コストを大幅に削減できます。

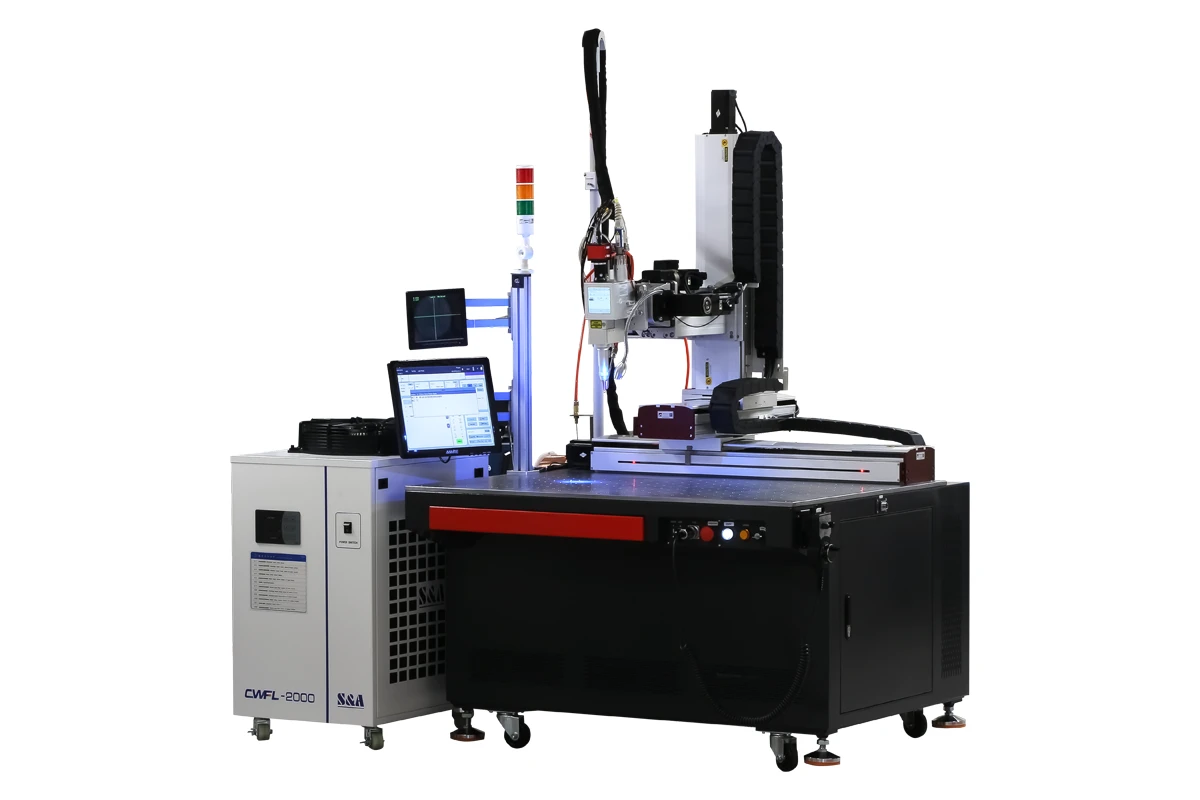

レーザー溶接自動6軸ロボットの特徴
-
-
焼け・歪みの少ない溶接が正確かつ高速で可能
レーザー溶接の焼けや歪みを最小限に抑えた溶接を行うためには、高出力かつ高速での溶接が必要です。人の手では難しい速度でも、レーザー溶接自動6軸ロボットなら容易に対応でき、作業時間の短縮にもつながります。また、レーザーの直径はわずか0.15mmと非常に小さく、ロボットの誤差は0.1mm未満のため、熱影響を最小限に抑えながら高精度な溶接が可能です。
-
複雑な形状でも溶接可能

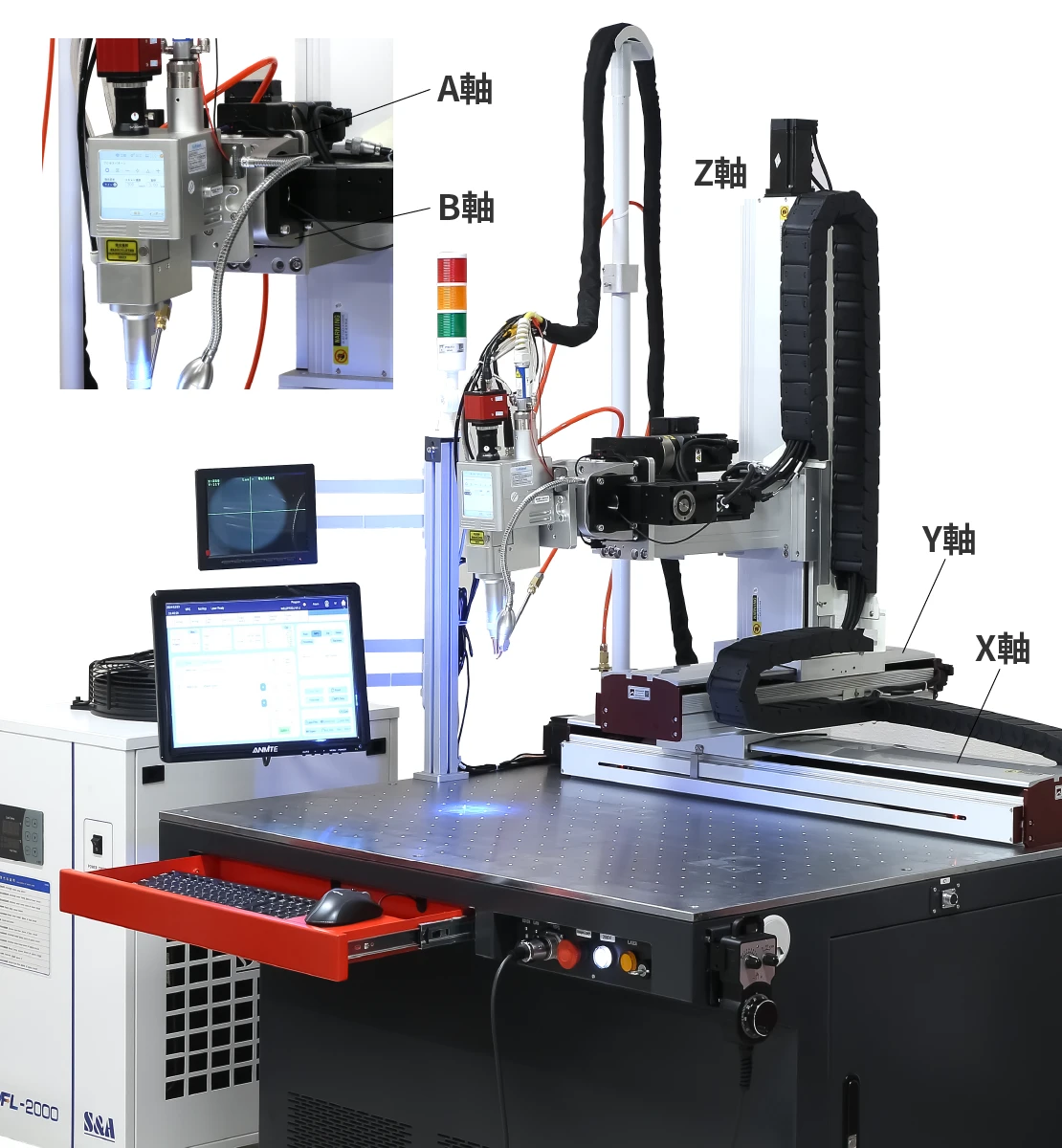

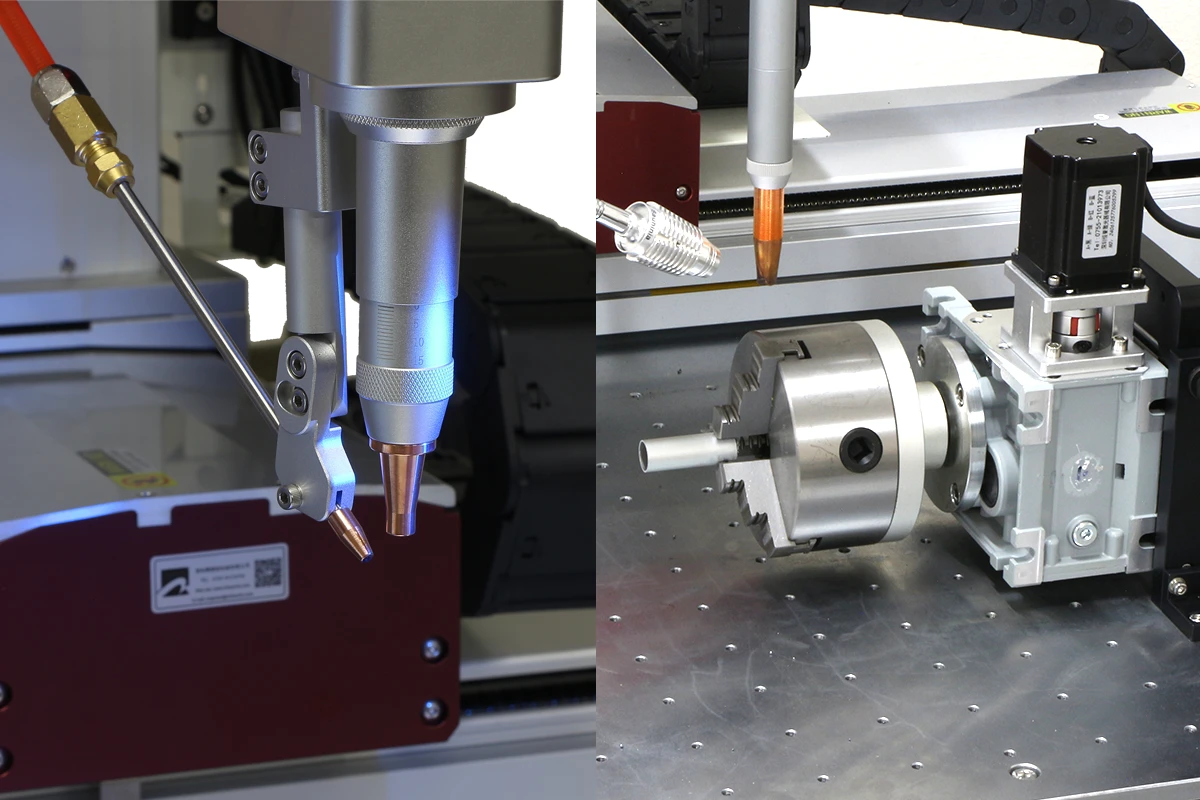

レーザー溶接は高速で作業ができる一方、その速度ゆえに溶接箇所を視認しながらの作業が難しく、特に円形状や短距離の溶接は難易度が高くなりがちです。しかし、レーザー溶接自動6軸ロボットは、X・Y・Z軸に加え、レーザーヘッドの角度を調整する2つの回転軸と、素材を掴んで回転させる回転軸を備えており、高い柔軟性でさまざまなケースに対応可能です。また、複数の母材を並べて一度に溶接することもできます。
-
パラメータの設定・読み込み
レーザーの出力や照射幅など、素材に適したパラメータを設定・保存でき、これらのパラメータをロボット側から読み込むことが可能です。溶接箇所に応じてパラメータを柔軟に変更できるほか、ロボットの加速時や減速時にレーザーパワーを調整する機能も備えているため、均一な溶接が実現できます。
-
ロボット専用のレーザーヘッド

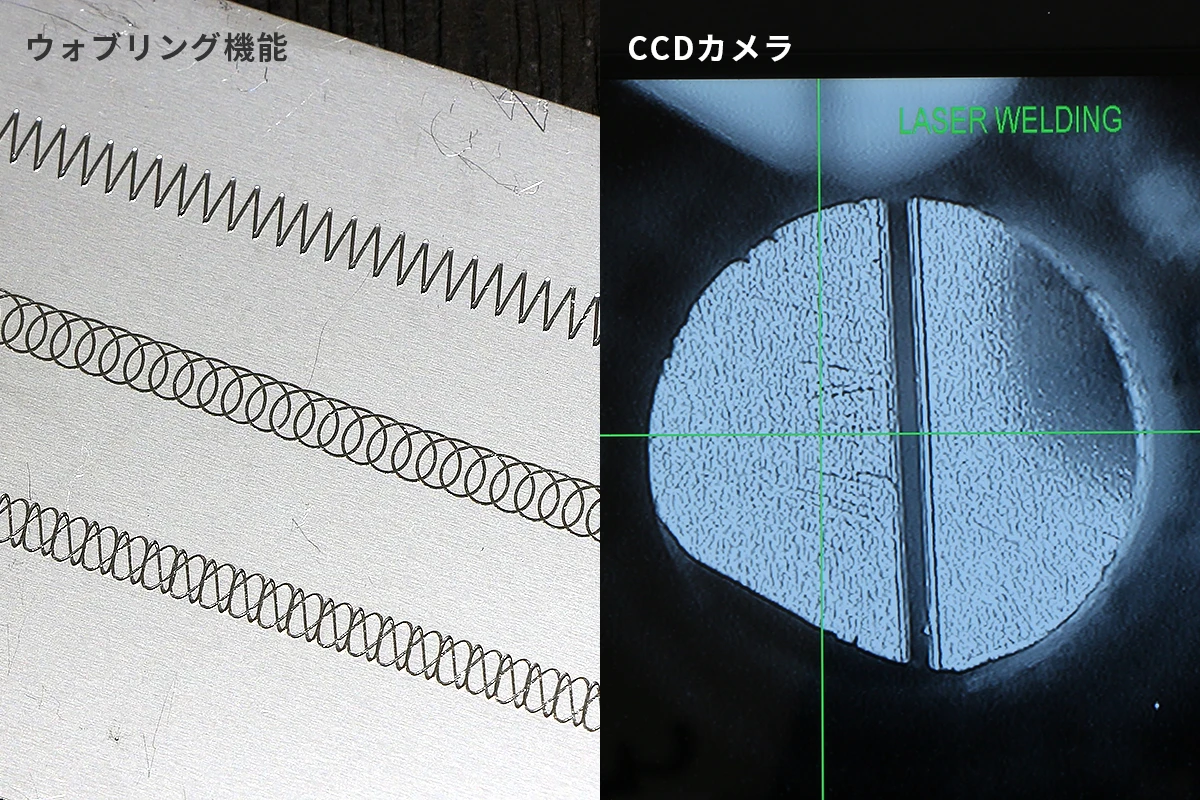

どのような溶接方向にも対応できるよう、円や三角などのパターンを描きながらレーザー光を照射する「ウォブリング機能」を搭載しています。さらに、CCDカメラも搭載しており、専用モニタを通じて焦点の調整や溶接結果の確認が可能です。
-
素材の切断も可能
レーザー溶接自動6軸ロボットは、溶接だけでなく切断加工も可能です。ソフトウェアで切断データを作成でき、DXFデータにも対応しています。
-

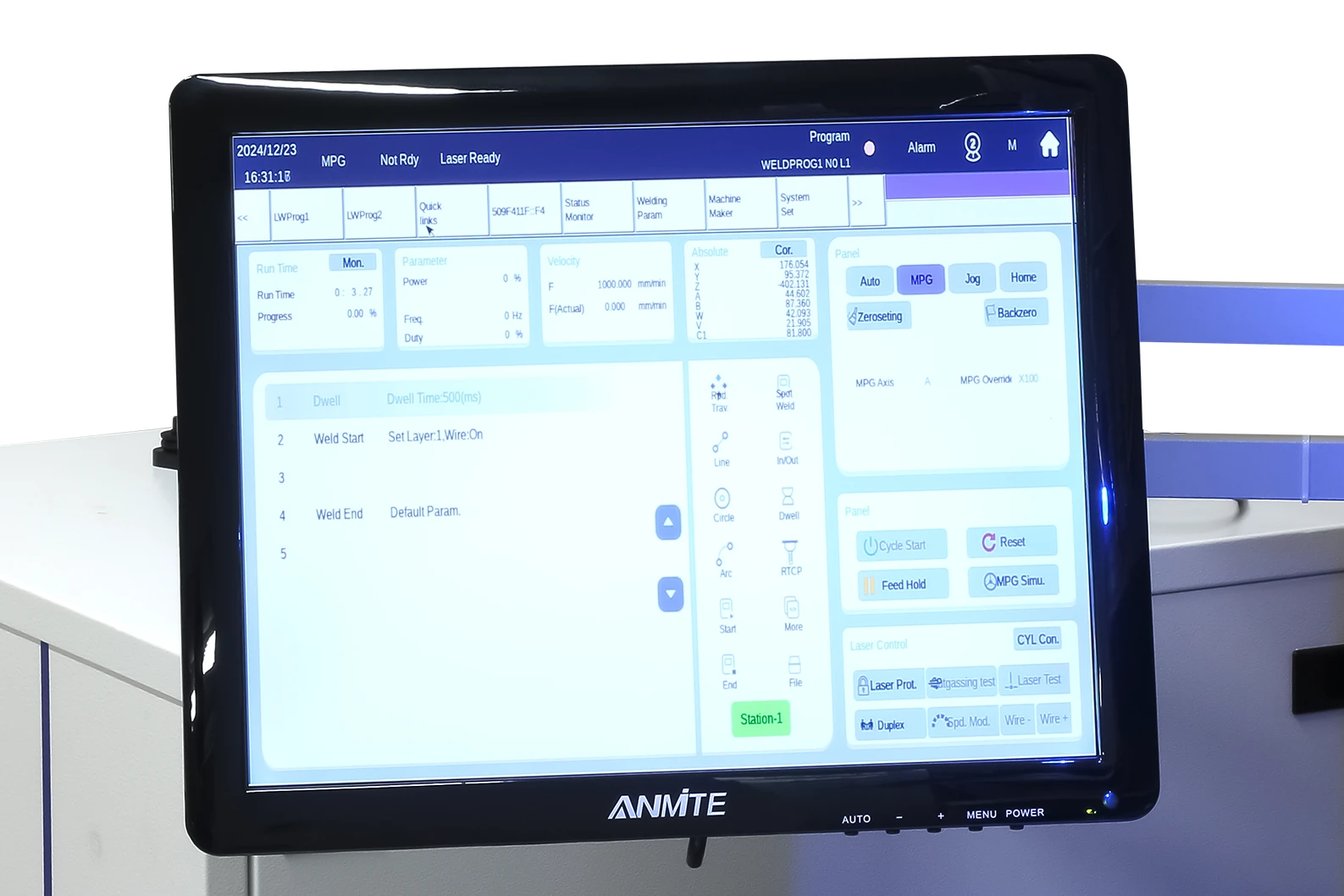

操作用PCと専用ソフトウェアが付属
ロボットの操作（ティーチング）は専用のPCとソフトウェアを使用します。一度設定した動作条件は保存できるため、毎回設定をやり直す必要はありません。また、PCは本体に収納でき、モニターもロボットに取り付けられるため、省スペースで運用が可能です。
-
ロボットはカスタマイズ可能
ロボットは、溶接テーブルの大きさ、X・Y・Z軸の動作範囲、そして母材を回転させる回転軸のカスタマイズが可能です。溶接テーブルはロボットと一体型で治具などを固定することができ、大きさは幅880×奥行1000mmと幅1200×奥行1050mmの2種類から選べます。X・Y・Z軸の動作範囲は50mm単位で指定可能です。
製品詳細

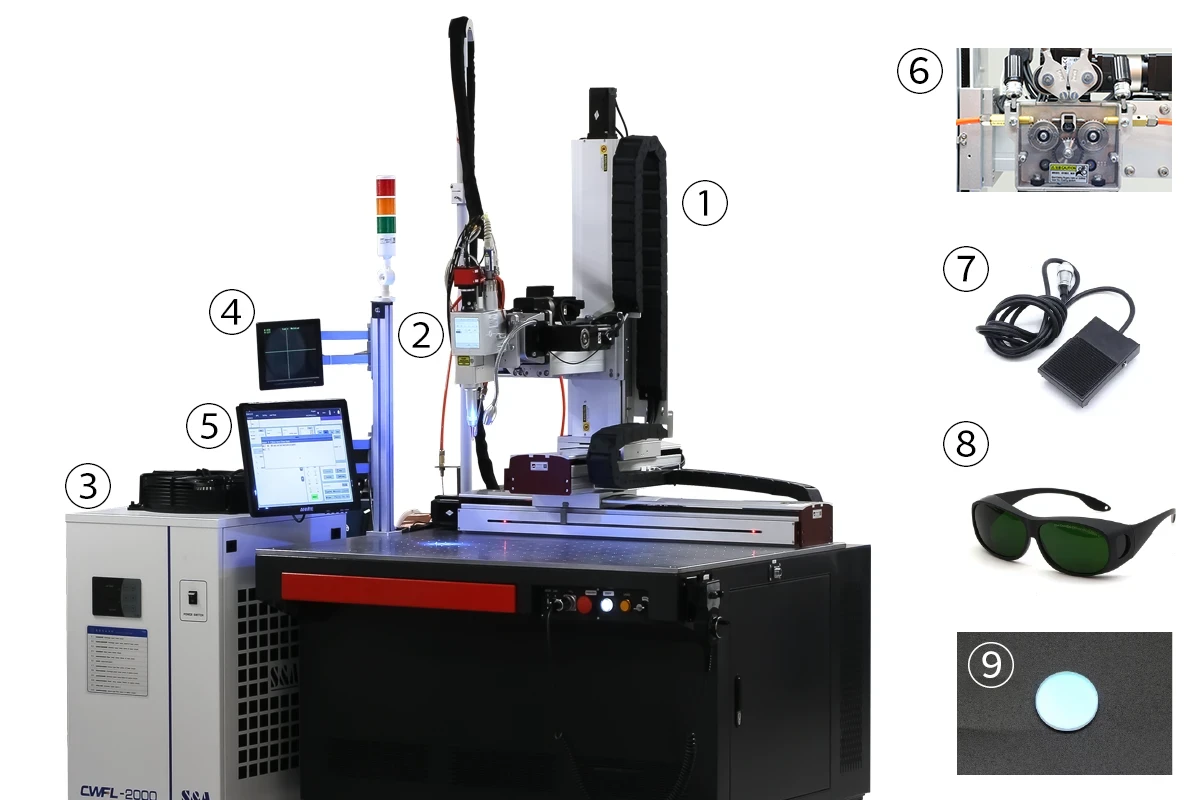

製品に含まれている装置・付属品

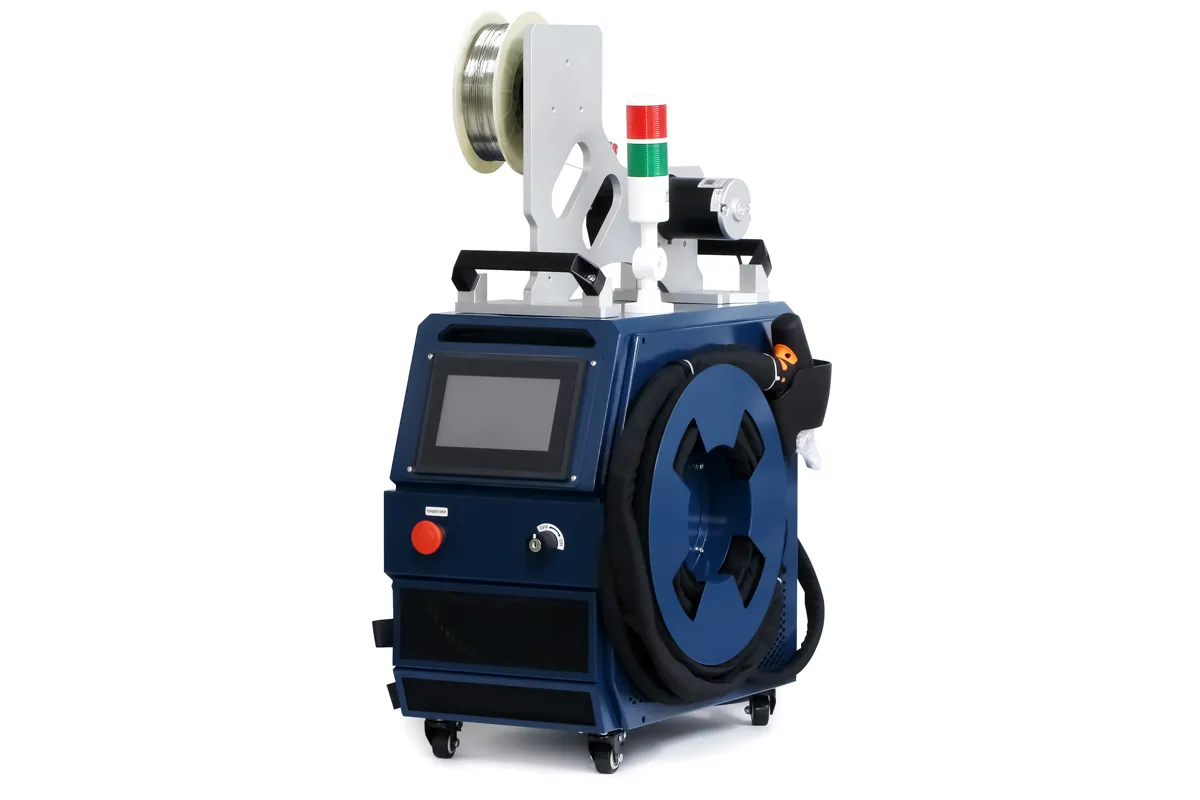

- ① レーザー溶接機本体
- ② トーチ
- ③ ロボット（専用テーブル一体型、回転軸含む）
- ④ ロボット操作用PC（PC本体・モニタ・キーボード・マウス）
- ⑤ カメラ用モニタ・カメラ用ライト
- ⑥ フットスイッチ
- ⑦ 保護メガネ
- ⑧ レンズ・ノズルなどの消耗品一式
関連動画
レーザー溶接自動6軸ロボットのご紹介
鉄・アルミ・ステンレスの溶接
Tig溶接機との溶接速度の比較
よくある質問
-
ファイバーレーザー溶接機が向いている溶接はどのようなものですか？
溶接による焼けや歪みが少ないため、薄板板金の溶接に適しています。歪みが少なく高品質な溶接が可能です。鉄・ステンレス・アルミの溶接が得意です。
-
本体以外に用意するものはなんですか？
アシストガスなどご用意いただくものがいくつかあります。詳しくは本体以外に必要なものについてをご覧ください。
-
レーザー溶接自動6軸ロボットで不得意な溶接はありますか？

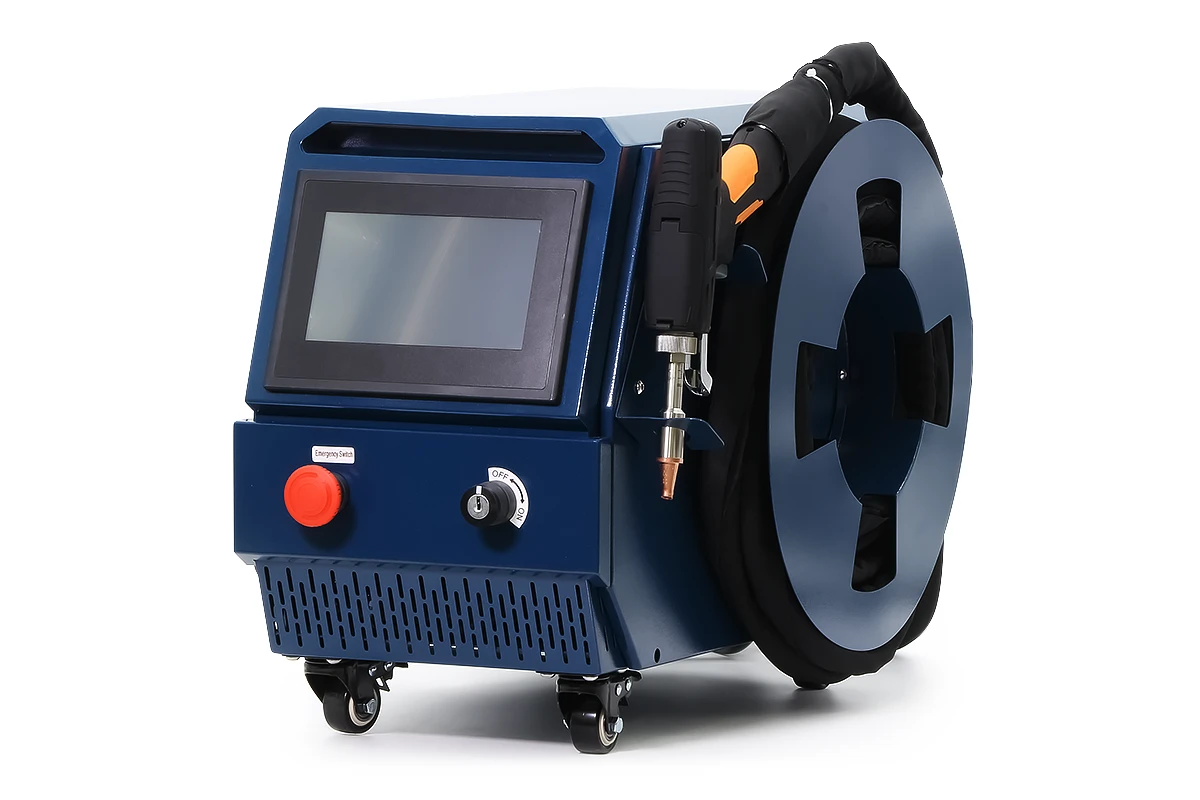

複数箇所を溶接する際、溶接角度を大きく変更する必要がある場合、トーチが素材に接触して溶接ができなくなることがあります。また、素材の仮止めには通常の溶接と同様にソフトウェアでの設定が必要なため、手動溶接のほうが手間が少ない場合もあります。弊社では、仮止め用としてもご利用いただける安価なファイバーレーザー溶接機SLW700を販売していますので、ぜひご検討ください。
-
レーザー溶接自動6軸ロボットの機能を教えて下さい。
細かい機能についてはレーザー溶接自動6軸ロボットの機能についてをご覧ください。
-
レーザー溶接自動6軸ロボットを使用するのに資格などは必要ですか？
特に資格・講習は必要ございません。ただ、安全に使用するための注意事項をよく理解し使用する必要があり、またレーザ光の安全基準（JISC6802）に準拠する必要があります。
-
従来の溶接機と比べランニングコストは高くなりますか？
レーザー溶接機は従来の溶接に比べ電気代が1/5と圧倒的に安く（TIG溶接と比較した場合）、ファイバーレーザー発振器の寿命がとても長いため、長い期間安定して使用することが可能です。レーザー溶接自動6軸ロボットを導入することで素材のロスも少なくかつ圧倒的に早く溶接でき、生産効率の上昇および生産コストを節約できます。
-
溶接ヒュームへの対策は必要ですか？
アーク溶接を行う場合、溶接ヒュームが健康障害をおよぼす恐れがあるため、健康障害防止対策が義務付けられています（労働安全衛生法施行令、特定化学物質障害予防規則）。レーザー溶接自動6軸ロボットはレーザー溶接のため上記法令・規則による義務はありませんが、少なからず溶接ヒュームが発生するため、集塵機や防じんマスクの使用、換気設備を整えることを推奨しております。
-
保証はどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
-
納期はどれくらいかかりますか？
受注生産のため、ご注文時から約2～3ヶ月となります。
製品仕様

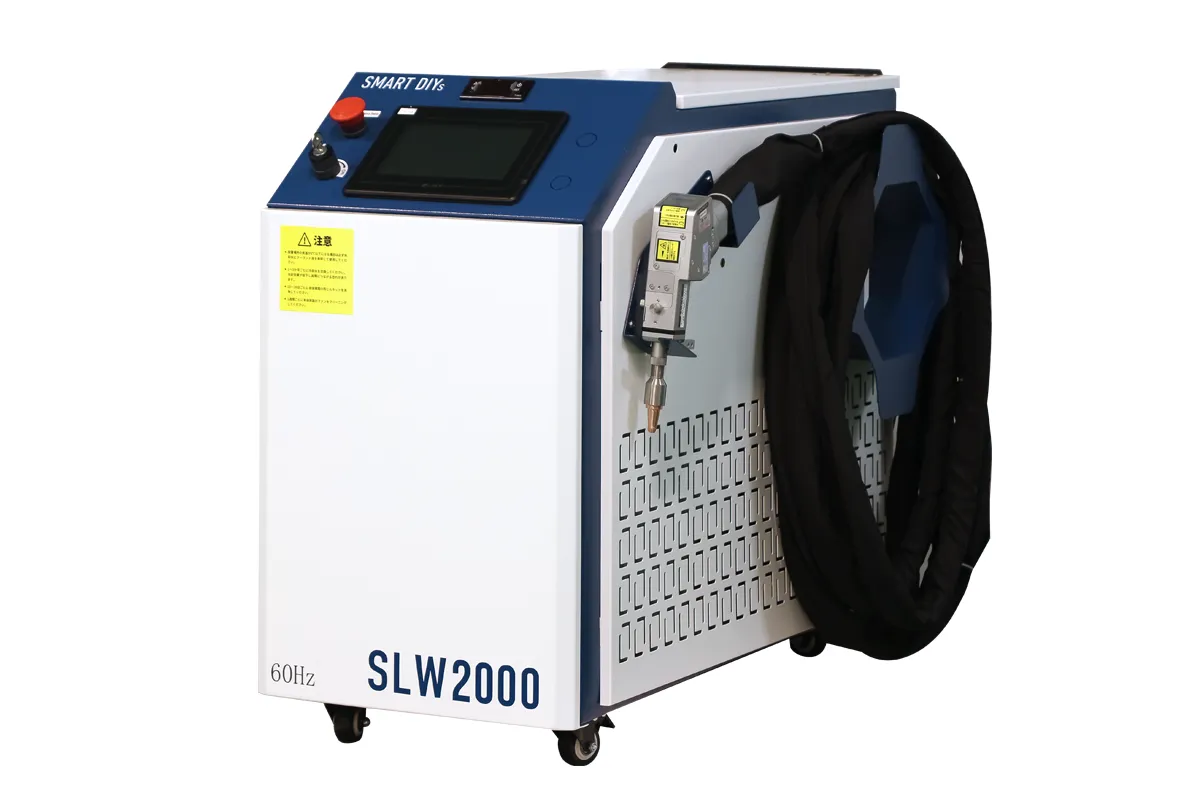

レーザー溶接機本体
| レーザー定格出力 | 2000W |
|---|---|
| レーザー波長 | 1080±5nm |
| 偏光状態 | ランダム |
| ビームパラメータ精度 | BPP＜1.5 (mm x rad) |
| ビーム品質（M²） | 2-6 |
| 動作モード | 連続 / 変調 |
| レーザー出力調整範囲 | 10～100％ |
| 出力安定度 | ±1.5%（連続稼働時間：5時間以内、動作温度：24~26度の場合） |
| レーザー分類 | クラス4（JIS C6802） |
| 繰り返し周波数 | 5〜5000Hz |
| 入力電源（電源周波数は購入時に選択） | 単相200V 50A |
| 冷却方式 | 水冷 |
| サイズ（幅×奥行×高さ） | 585 × 1150 × 710mm |
| 重量 | 115kg |
| 推奨作業環境 | 温度：10~40度 湿度：70%以下 |
| 推奨保管環境 | 温度：5〜40度 湿度：70%以下 |
| 最大消費電力 | 10kW |
| 対応アシストガス | 窒素・アルゴン |
| ガス流量 | 15〜20L/分 |
| ガス圧力 | ＜0.6Mpa |
※改良のため仕様変更する可能性がございます
トーチ
| 焦点距離 | 300mm |
|---|---|
| スポット径 | 150μm（理論値） |
| スイング範囲 | 0-5mm |
| 溶接動作モード | 点 / 直線 / 円 / 半円 / 楕円 / 八の字 / 三角 |
| サイズ（幅×奥行×高さ） | 140×84.5×386mm |
| 重量 | 2.2kg |
| フォーカス調整範囲 | ±15mm |
| トーチケーブル長さ | 9m |
※改良のため仕様変更する可能性がございます
ロボット
| サイズ（幅×奥行×高さ） | 880×1200×1780mm(ケーブル用支柱を除く) |
|---|---|
| 重量 | 450kg |
| 入力電源 | 単相200V 40A |
| 最大消費電力 | 8kW |
| 軸の動作範囲 | X:500mm Y:300mm Z:400mm |
| 繰り返し精度 | ±0.02mm |
※改良のため仕様変更する可能性がございます
アフターサポートについて
サポート全般について
セットアップや使用方法などを記載している専用のマニュアルがございます。またご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
弊社ではスタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません。予めご承知おきくださいますよう宜しくお願い申し上げます。
サポート内容について
1年間の無料保証
製品がお客様の元へ到着した日から１年間の無料保証がついております。万が一の故障や修理に関しては、軽微な場合はお客様に対応頂きますが、必要な工具や部品は弊社から無料で発送します。また、消耗品は初期不良の場合のみ交換させて頂きます（弊社スタッフがお客様に訪問して行う修理・メンテナンスは実施しておりません）。
修理・代替機のお貸し出し
重大な故障・不具合が発生した場合、製品を弊社に返送いただいての修理となります。故障箇所によっては修理に数日を要する場合がありますのでご注意ください。なお、修理期間中の代替機のお貸し出しを承ります（修理製品や代替機の往復送料はお客様負担となります）。
製品メンテナンス・クリーニング
基本的にはオンライン上のマニュアルを確認いただきお客様自身で行っていただきますが、ご不明点は弊社専任スタッフが電話・メール等でご案内いたします。（平日10:00〜17:00）
安全に使用するための注意事項
SLW700は間違った使い方をすると重大な人身事故を引き起こす可能性がある機器です。
安全に使用するための注意事項は数多くありますが、ここでは特に重要な事項を紹介します。
-

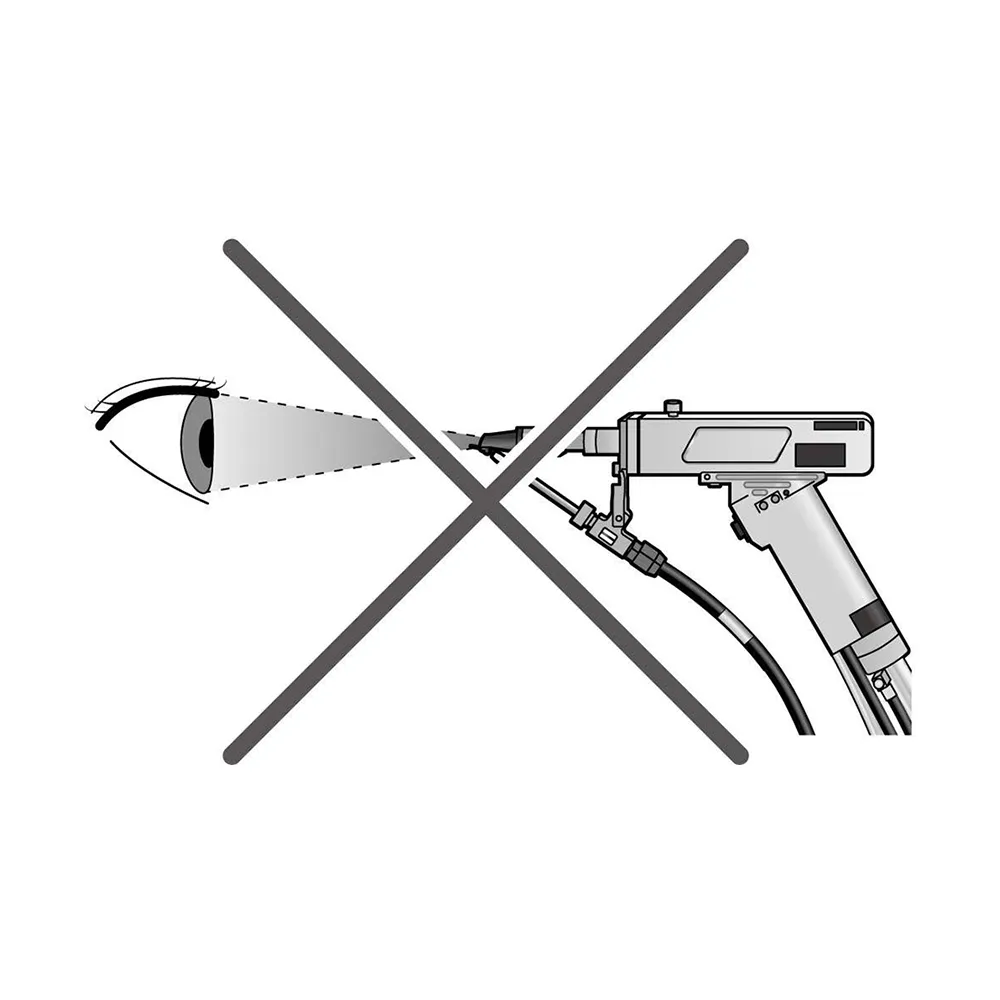

レーザー光を
直接見ない必ず専用の保護メガネや溶接面を着用してください。失明や視力低下の恐れがあります。
-
レーザー溶接
専用の部屋専用の管理区画（部屋）を設け、レーザー光が外部に漏れないようにしてください。
-

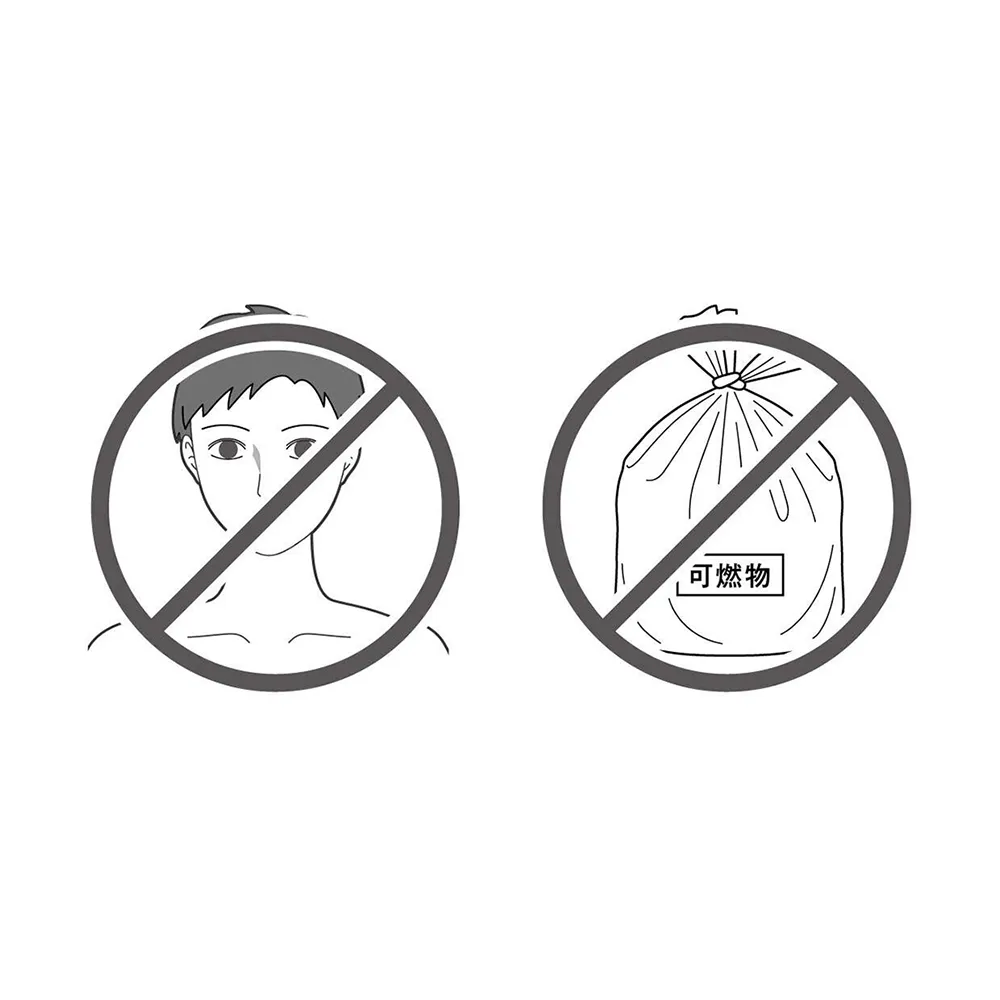

レーザー光を母材以外にあてない
レーザー光が皮膚に当たると火傷の恐れがあり、可燃物に当たると火災が発生する危険性があります。
-

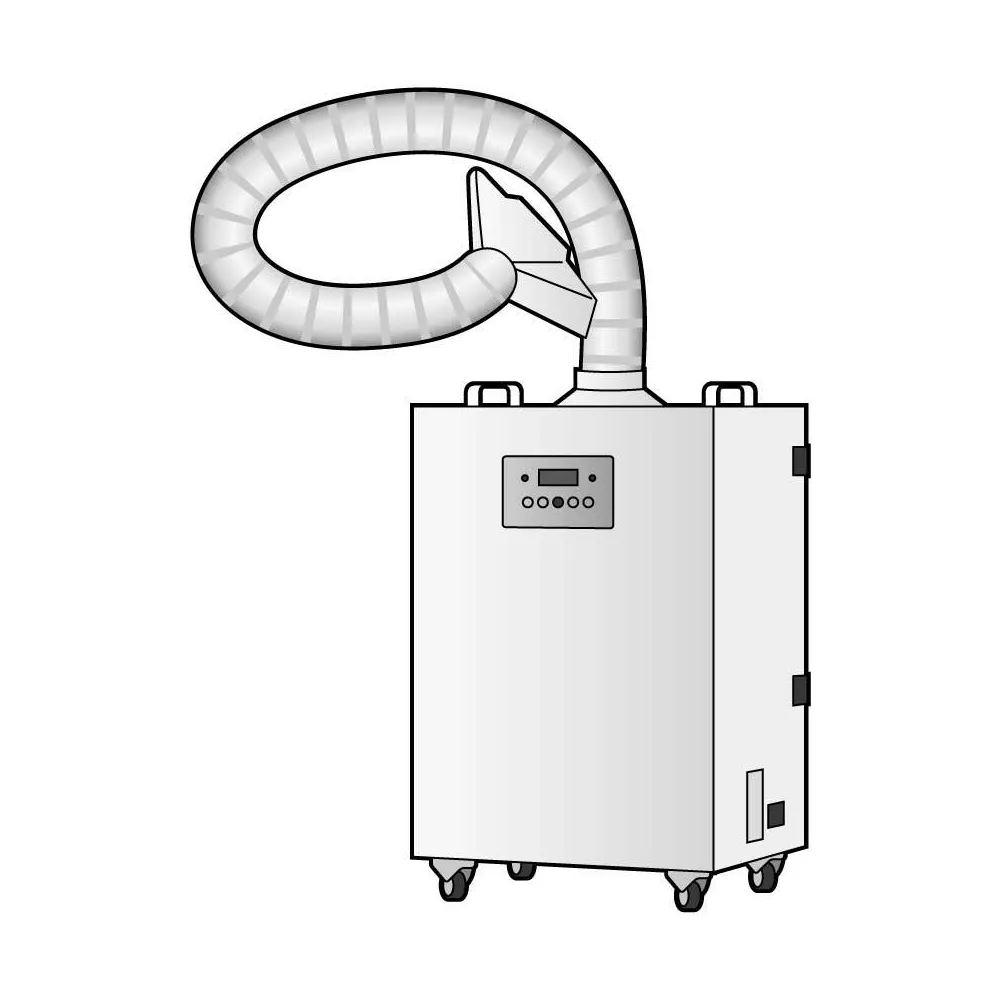

集塵機などの換気設備の用意
金属ヒュームの吸引を防ぐため、集塵機などの換気設備を整えてください。
安心と充実のサポート体制
-
購入前の不安を解消する製品体験・無料お試し加工
本社体験スペースで実機を用いた「製品体験」、遠方で来社が難しい方にはビデオ通話で製品をご案内する「オンラインデモ」、そしてお持ちの素材を送るだけで加工結果がわかる「無料お試し加工」など、製品の理解を深めていただく機会を多数提供しています。
-
ずっと安心して使い続けられるご購入後のアフターサポート・保証
迅速なサポートと製品導入コストを優先するため訪問型のアフターサポートは行っていませんが、Webフォーム、お電話またはビデオ通話など、本社の専任スタッフがお客様のご希望の方法でサポートさせていただきます。不具合が発生した場合でも、代替機の用意や、また消耗品や修理部品も常に在庫があるため迅速に対応可能。安心して快適な加工ができるよう私たちが誠心誠意サポートします。
-

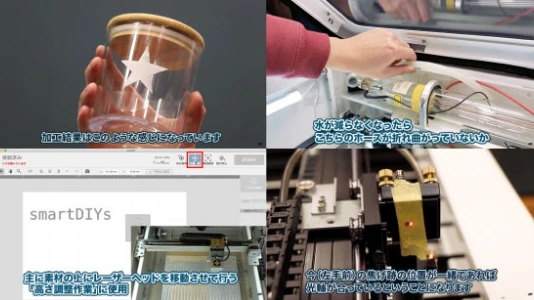

製品にまつわるお役立ち情報が満載豊富な使い方動画やマニュアルを提供
基本機能のご紹介やお客様からのお悩みに答える検証動画、また製品マニュアル等、すでにご利用中のユーザー様や、購入検討中の方にとって有益な情報を、YouTubeやメルマガで分かりやすく配信しています。
smartDIYs製品をご利用のお客様
ソニー株式会社
オムロンスイッチアンドデバイス株式会社
電通株式会社 株式会社ブリヂストン
株式会社JVCケンウッド
ヤマハモーターパワープロダクツ株式会社
キヤノン株式会社 ヤフー株式会社
株式会社キングジム 株式会社ニッセイエコ
三菱製紙株式会社 他多数
レーザー溶接自動6軸ロボット
本体価格￥4,378,000～(税込)
