Y軸組立

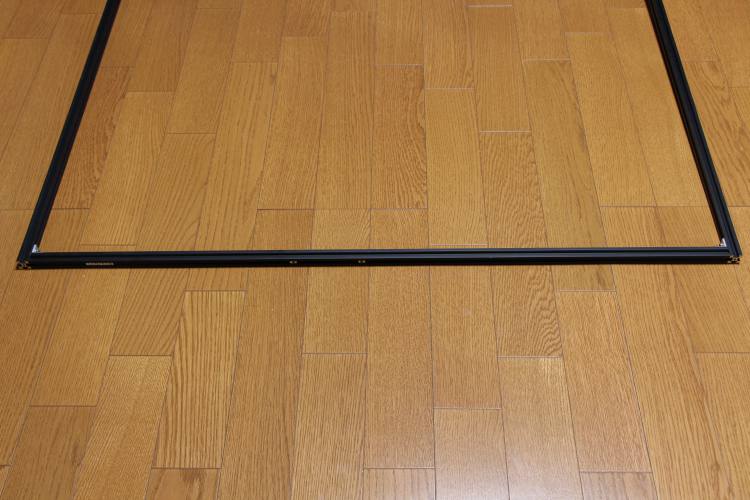

Y軸組立はSmart Laser Miniの組立と同様に行います。M5 Tナットを入れる位置も同じです。以下の写真のように、平らな面の上で3つのV-slot 1170mmを組み合わせます。

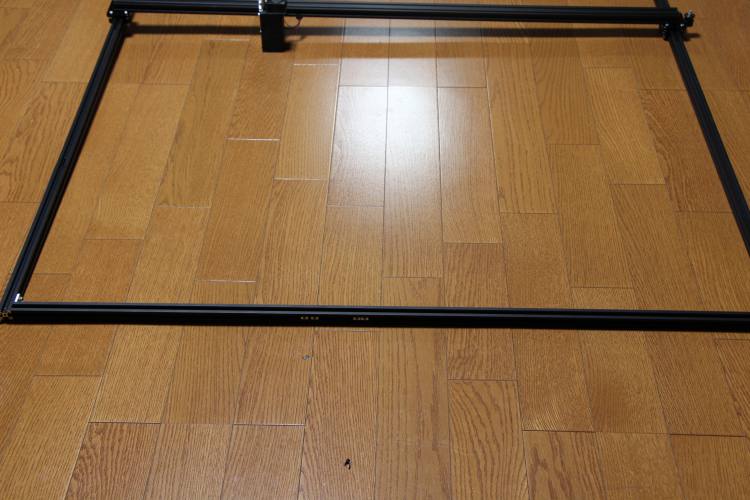

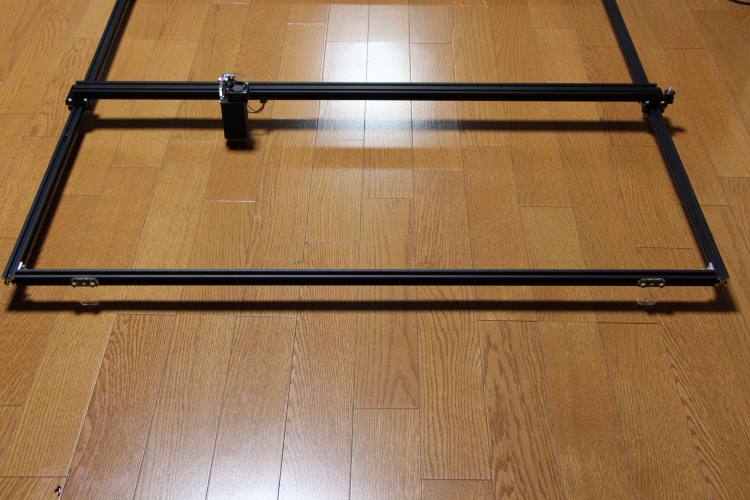

上記で組み立てた3辺のフレームを机の上に置き、その上で前章で組み立てた「X軸ユニット」を以下の写真のように、それぞれのローラーの間にV slotのフレームを挟み込む形フレームに滑り込ませる。

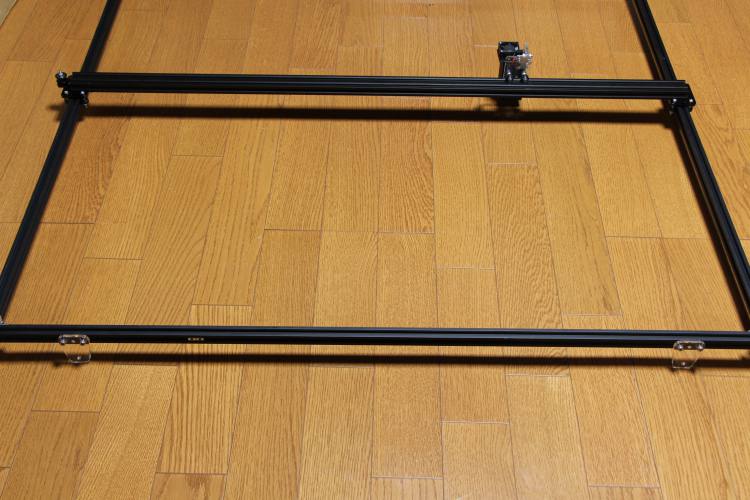

footを取り付けます。

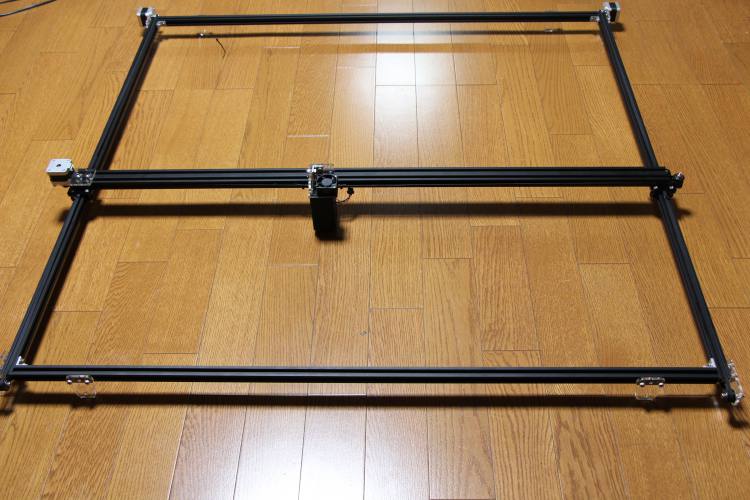

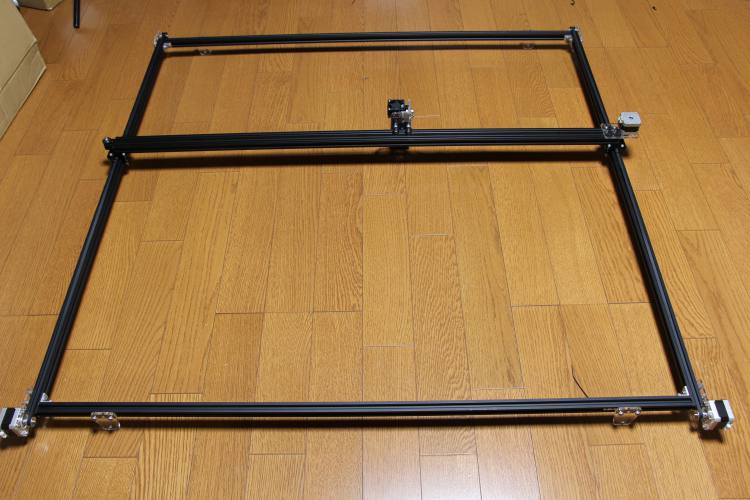

Y軸にモーターユニットとidler pullyユニットを取り付けてタイミングベルトを張ります。
