3.5Wレーザーモジュール2017年8月28日以降出荷

※本マニュアルはSmart Laser Miniに3.5Wレーザーヘッドを取り付ける手順を示したマニュアルです。FABOOL Laser Miniに取り付けの場合は、FABOOL Laser Mini本体マニュアルの「基板取り付け 2017年7月28日以降出荷」以降をご参照ください。

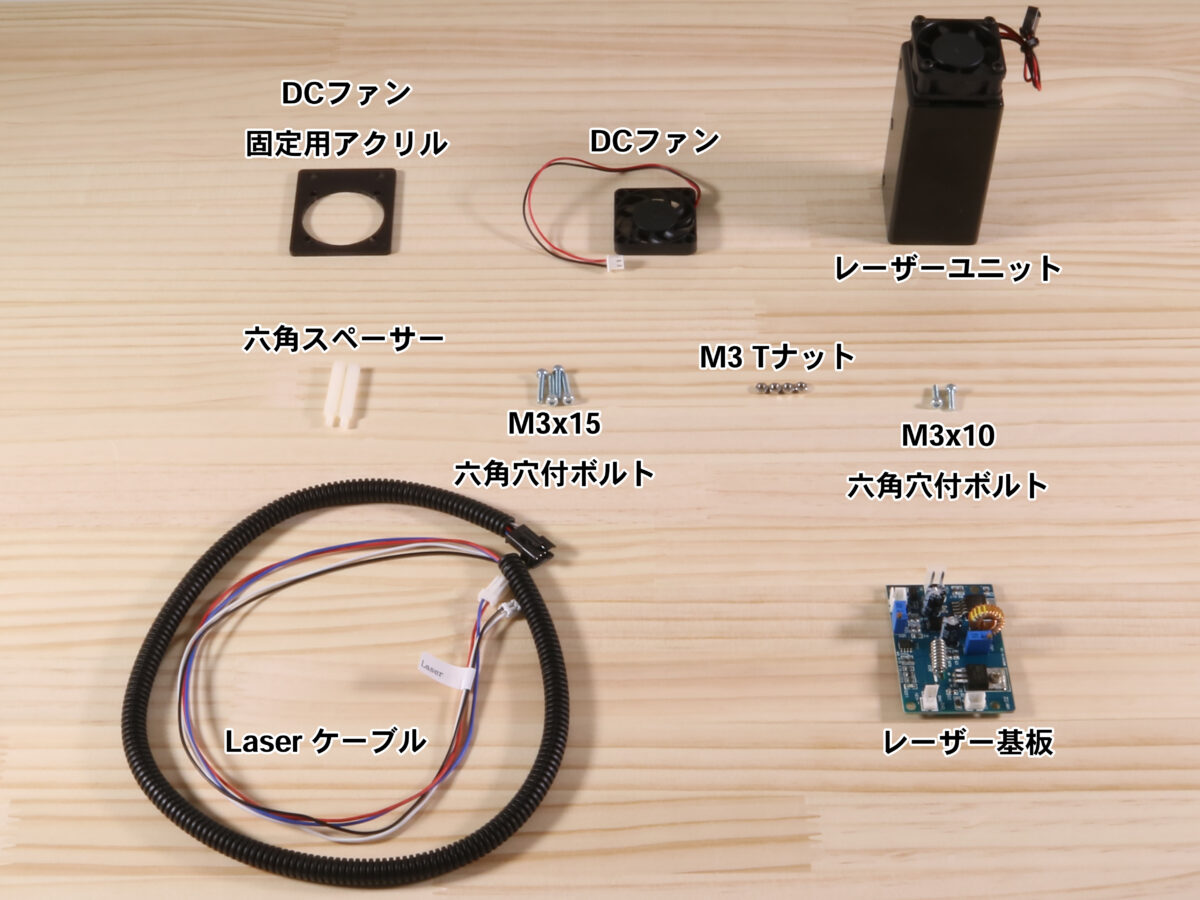

部品リスト

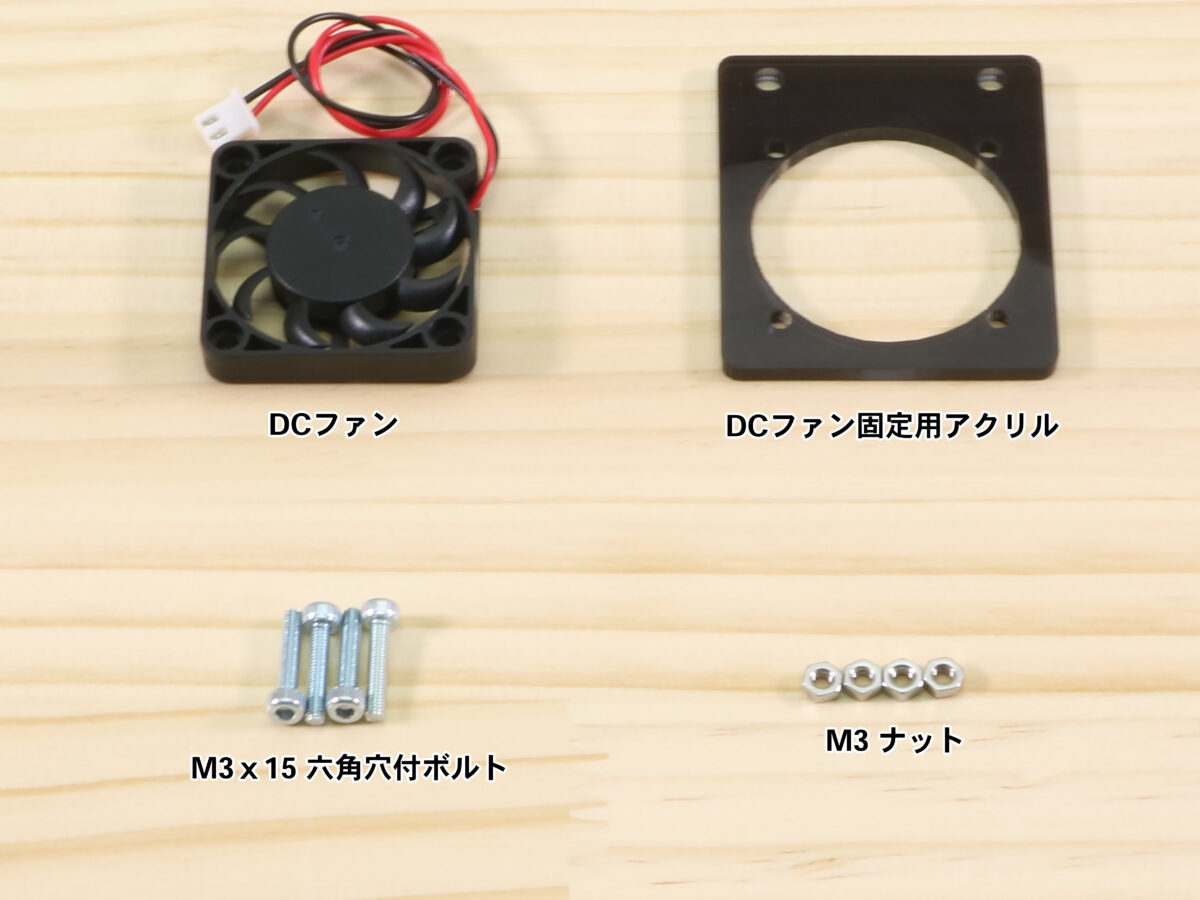

DCファン固定用アクリル
レーザーサポート

部品 個数
レーザーユニット 1
レーザー基板 1
DCファン 1
DCファン固定アクリル 1
M3 ナット 4
M3×10 六角穴付きボルト 2
M3×15 六角穴付きボルト 4
六角スペーサー 2
laser ケーブル 1

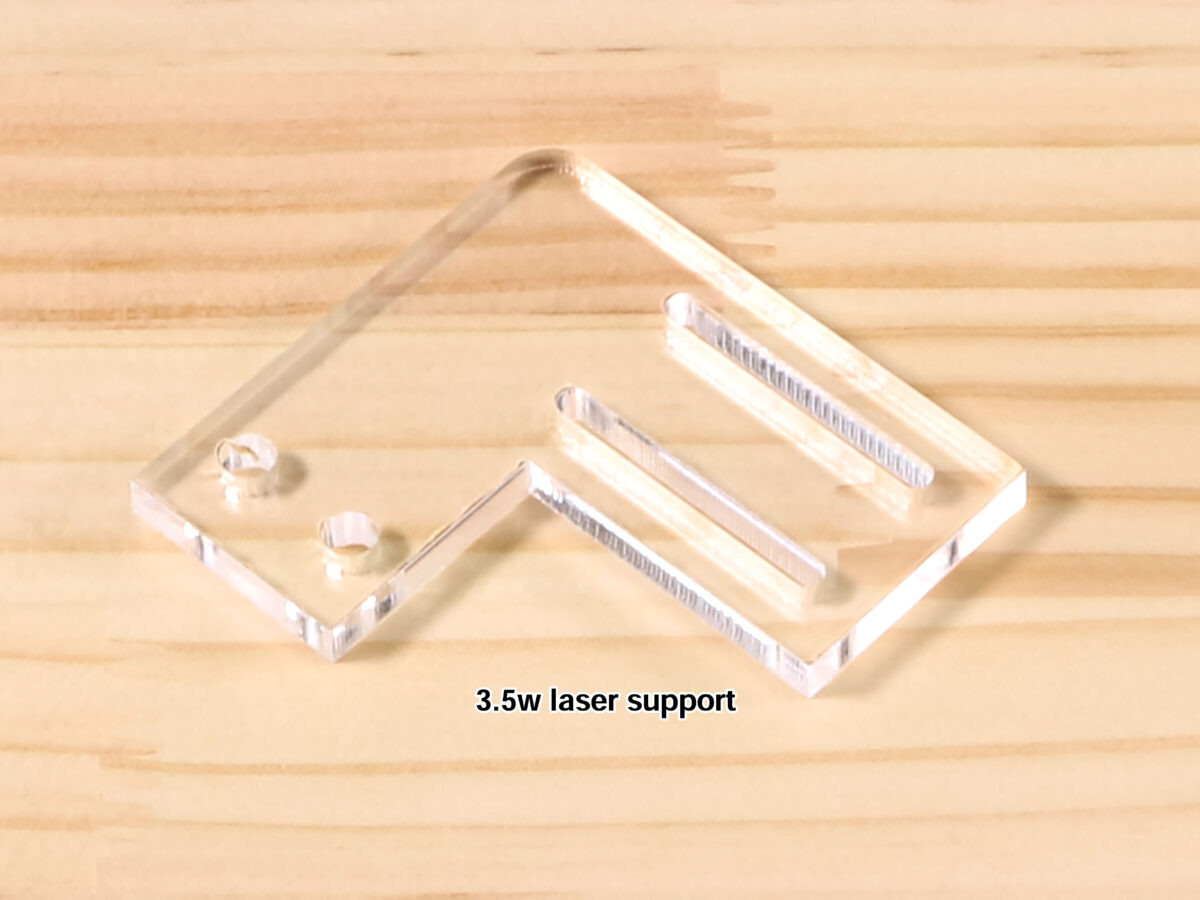

3.5W_laser support 1
DCファン

DCファンをDCファン固定アクリルに取り付けます。

DCファンの向きは下図のように左側に配線が出るようにして固定してください。M3×15 六角穴付きボルトはDCファン側から入れ、アクリル側はM3 ナットで留めます。

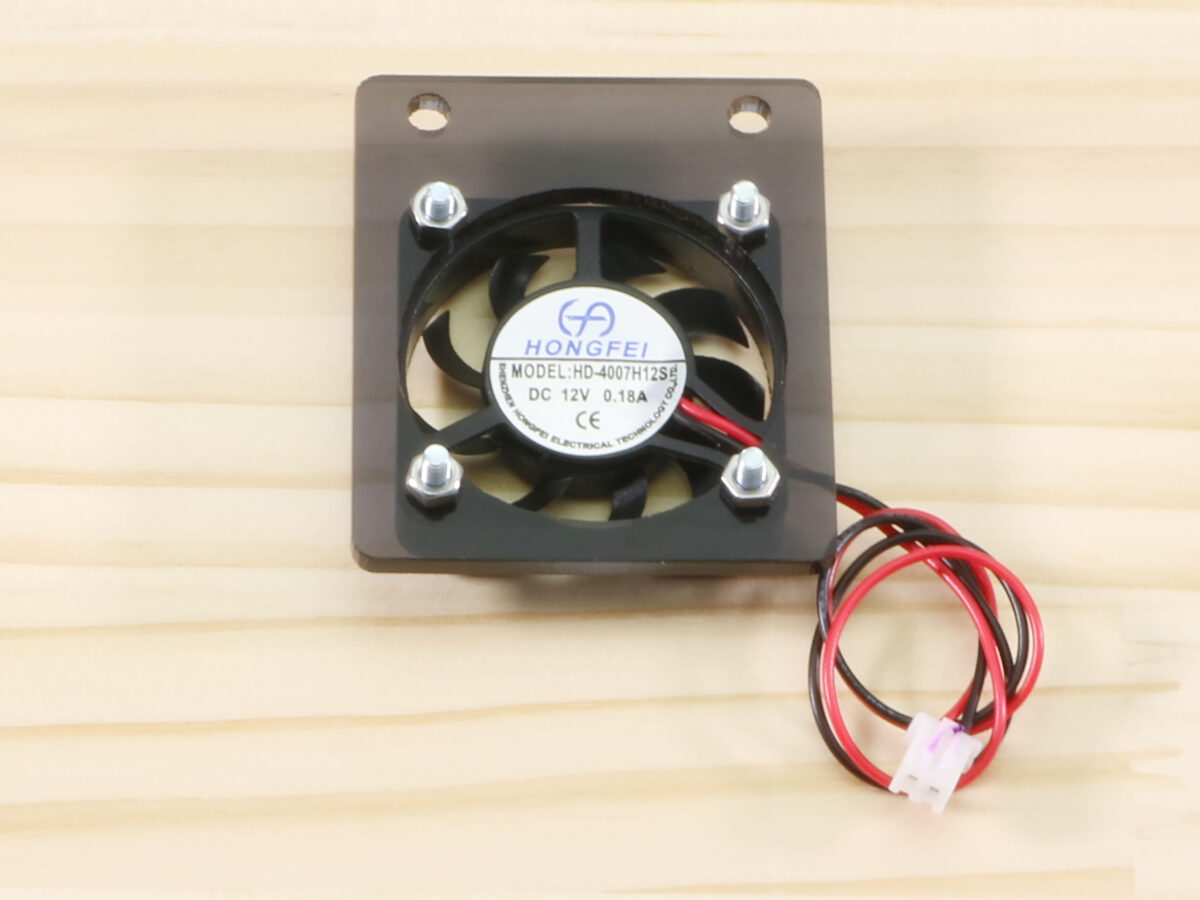

DCファン表面

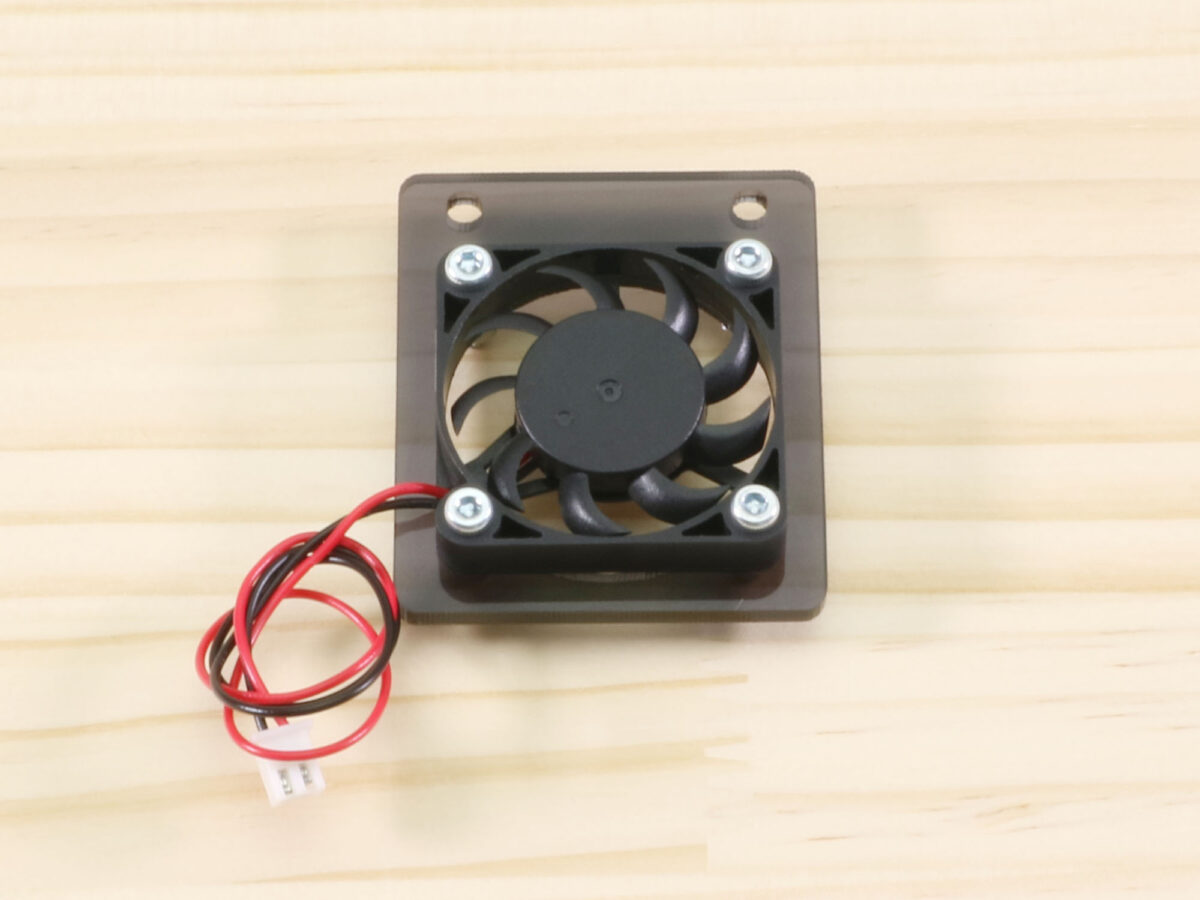

DCファン裏面

DCファンと3.5Wレーザー基板を取り付けます。

3.5Wレーザー基板

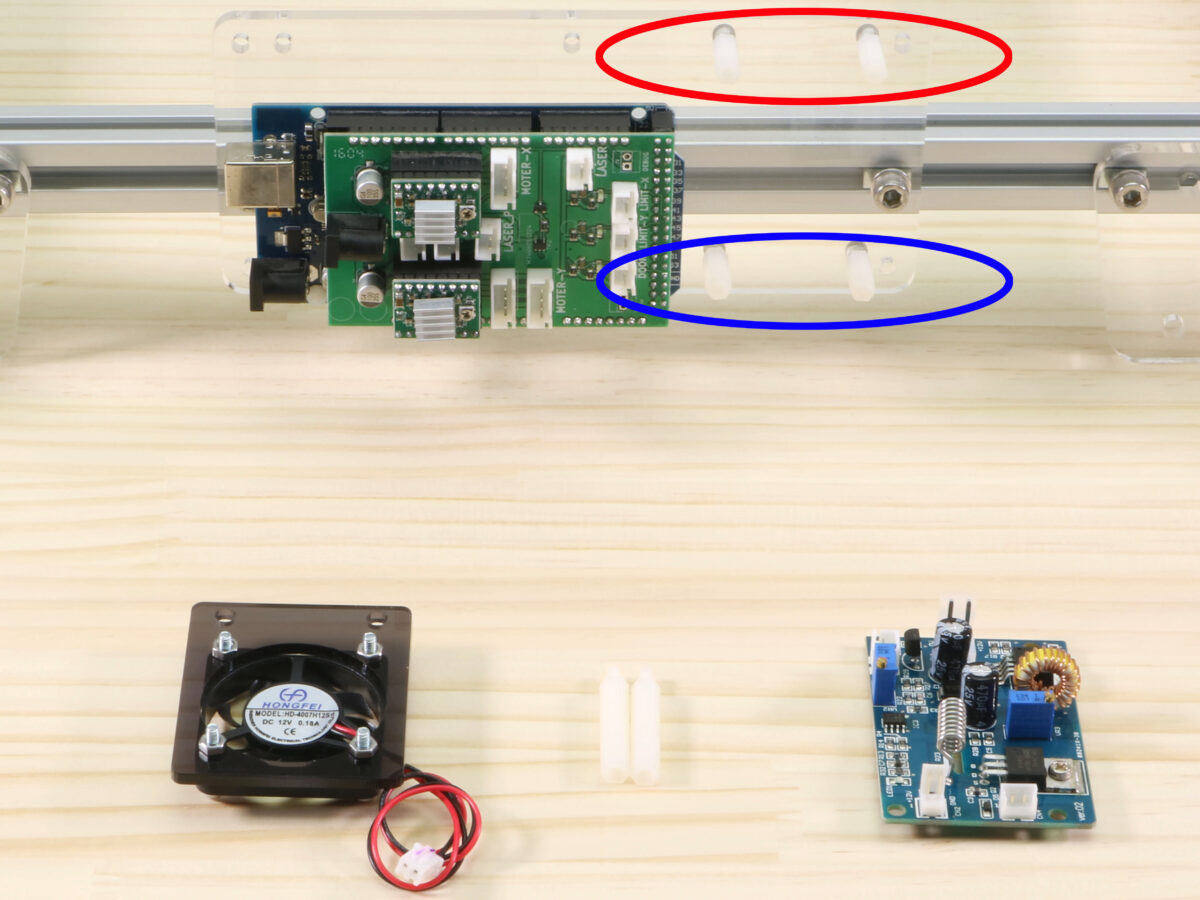

取り外したlaser boardの位置に3.5Wレーザー基板を取り付けます。赤丸の位置は六角スペーサーで留めます。青丸は(取り外したlaser boardを留めていた)ナイロンネジで固定します。

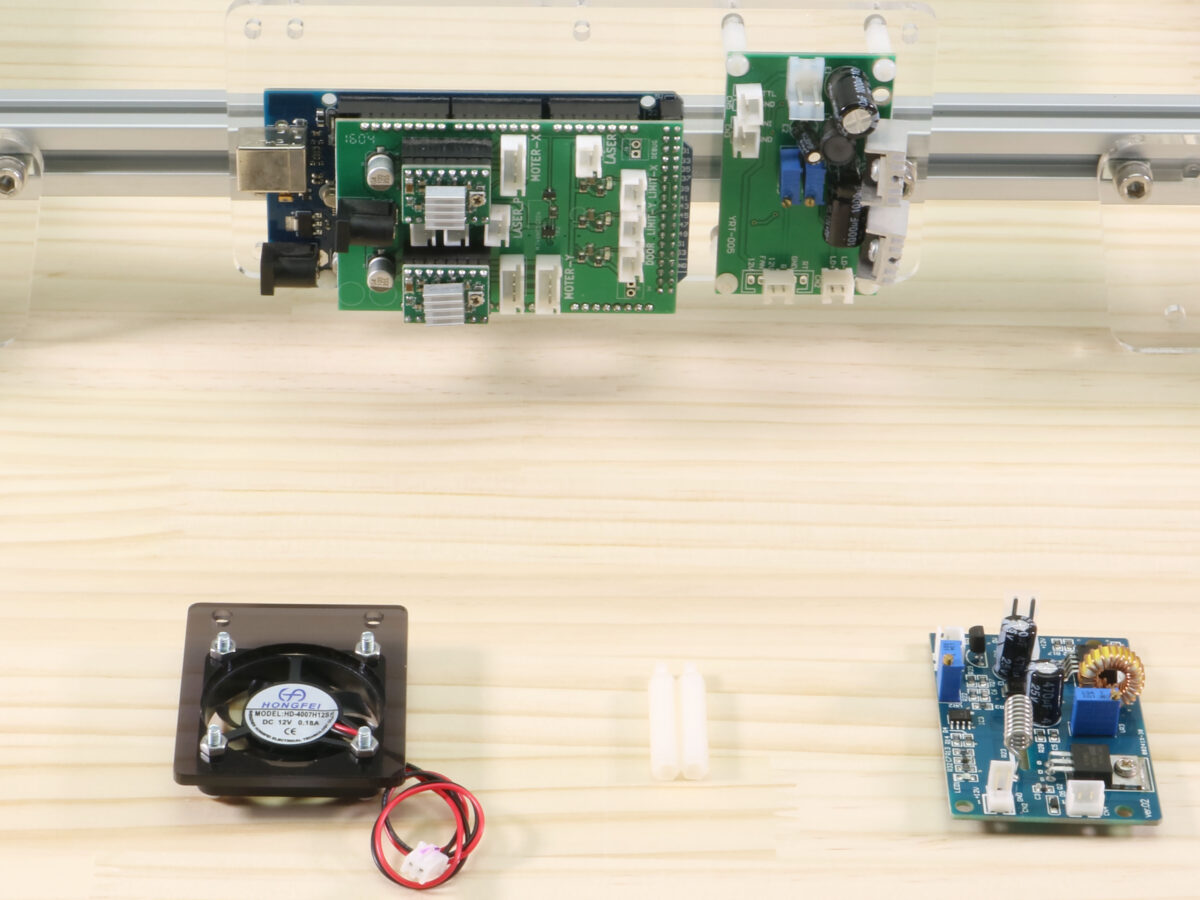

基板取り付け後

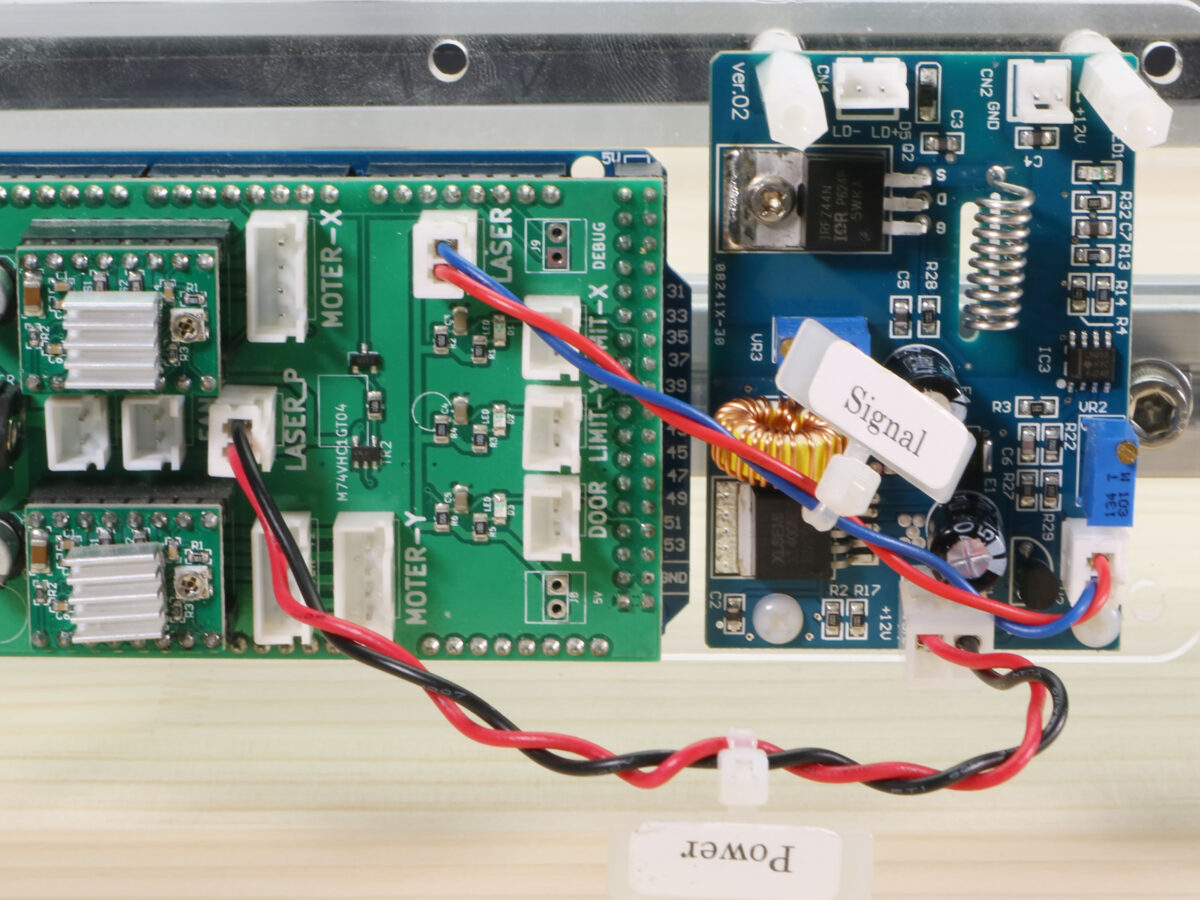

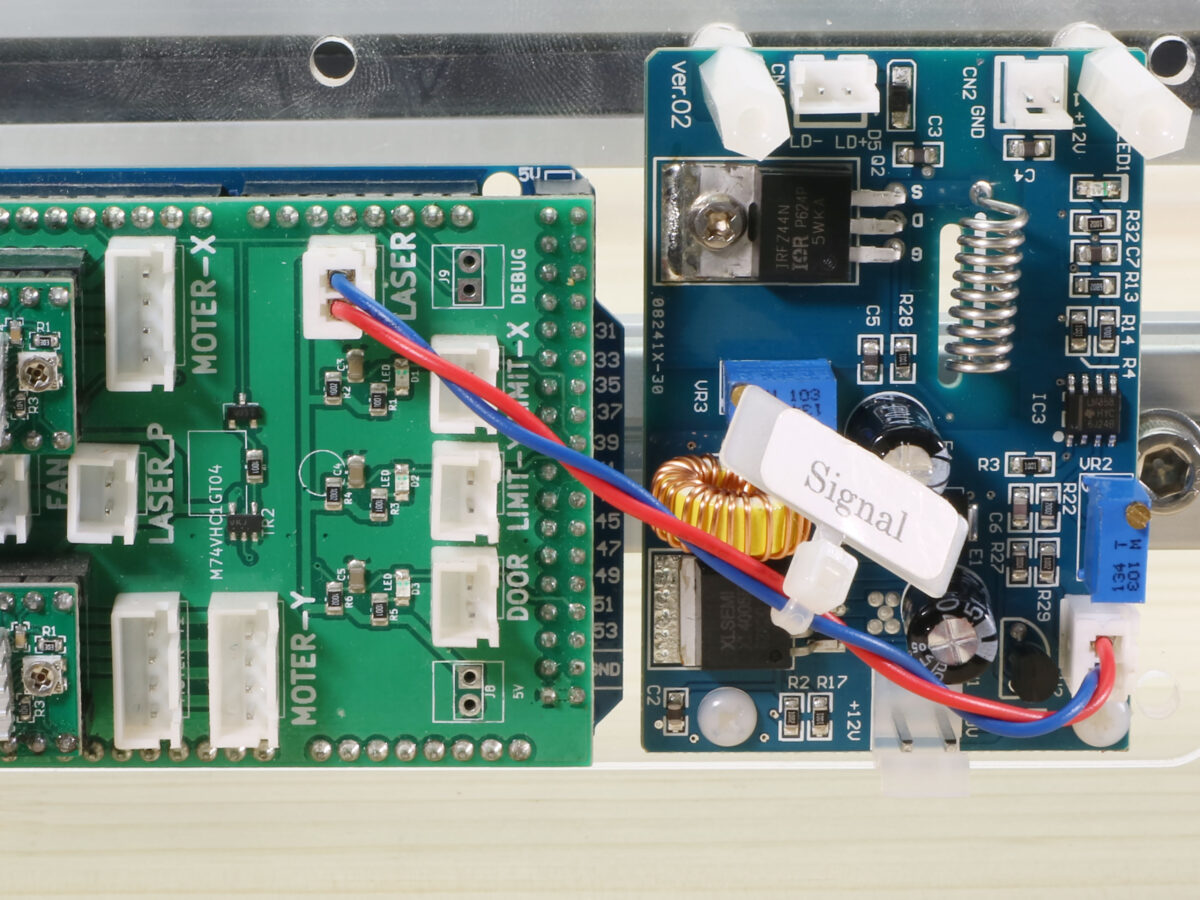

SignalケーブルとPowerケーブルを接続します。

・Signalケーブル

Signalケーブル

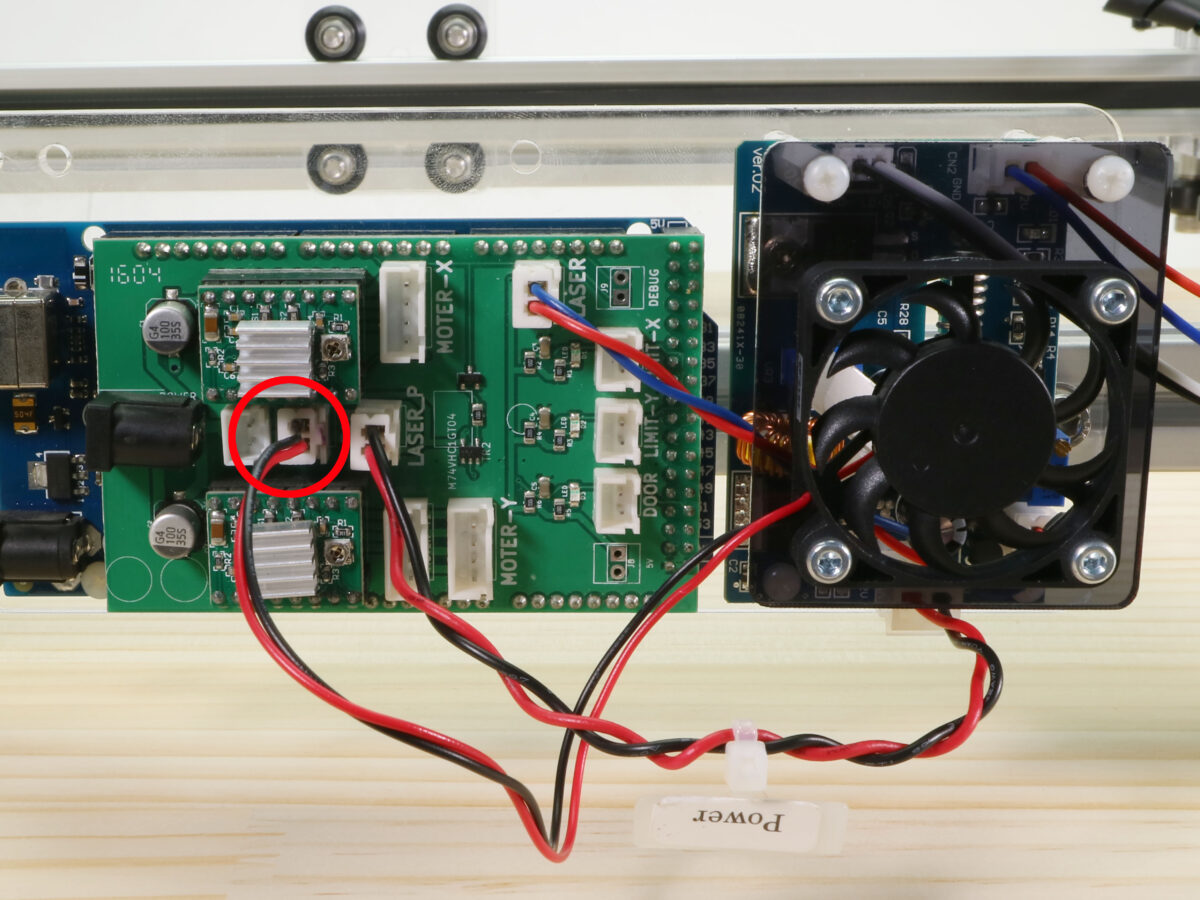

・Powerケーブル

Powerケーブル

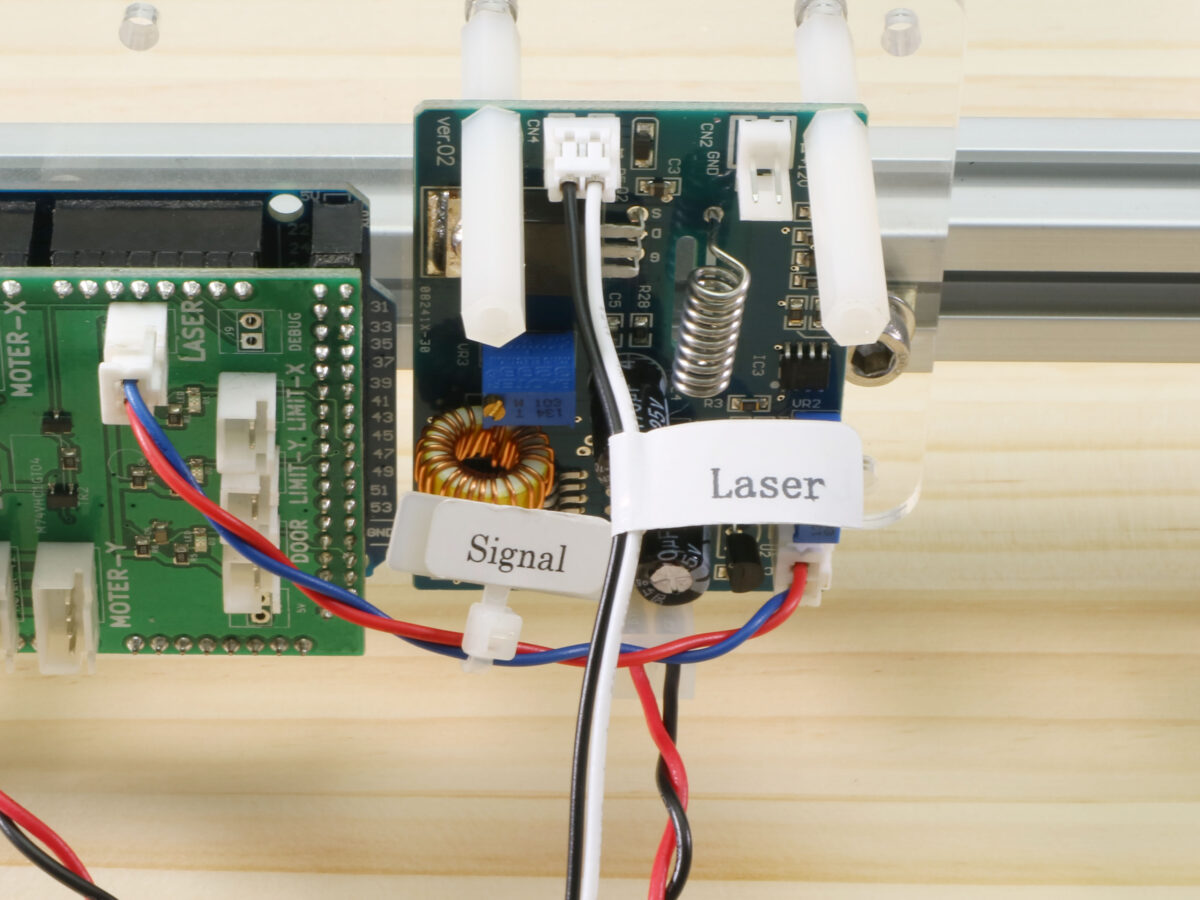

Laserケーブルを取り付けます

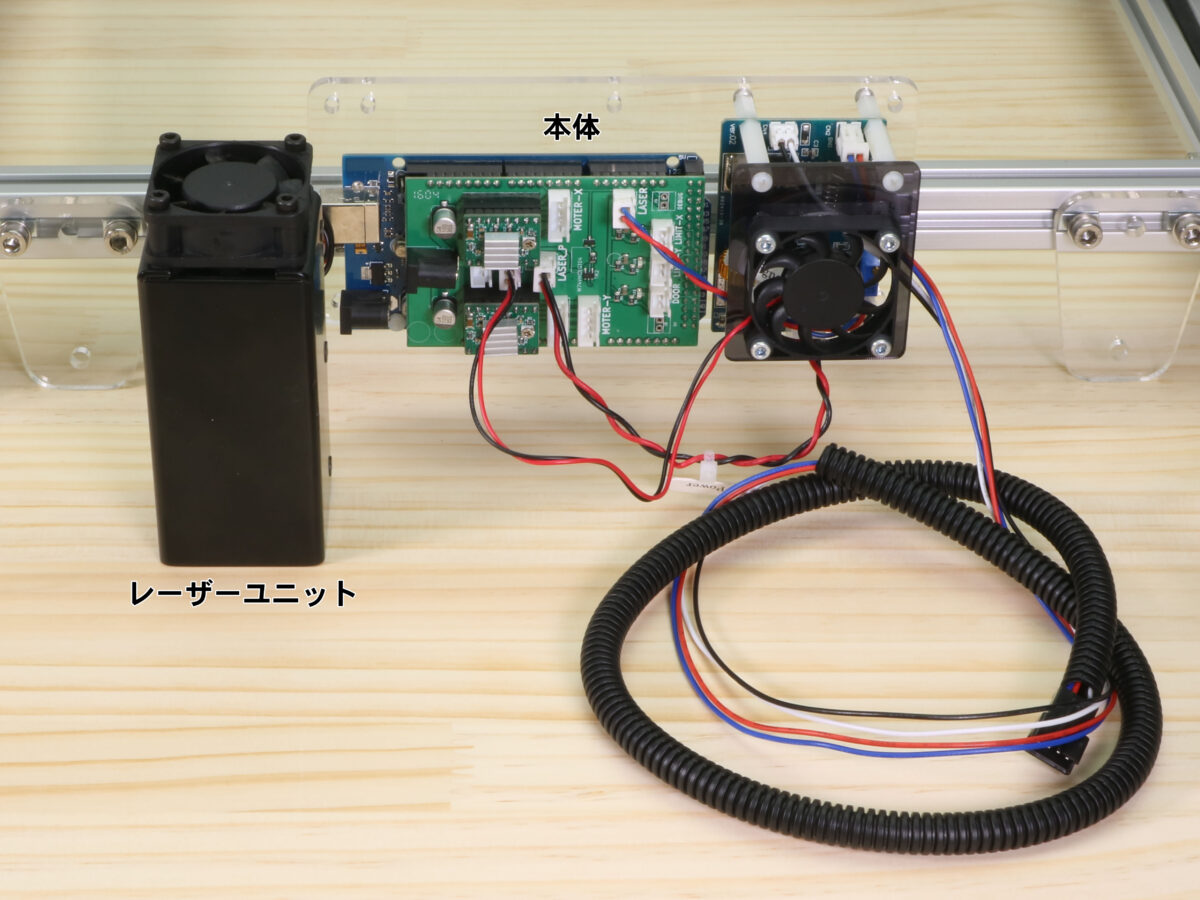

本体とLaserケーブル

赤丸の位置が3.5Wレーザーケーブルの差込口になります。

3.5Wレーザーケーブル差し込み口

写真を参考にコネクタを取り付けてください。

Laserケーブル白黒
Laserケーブル青赤

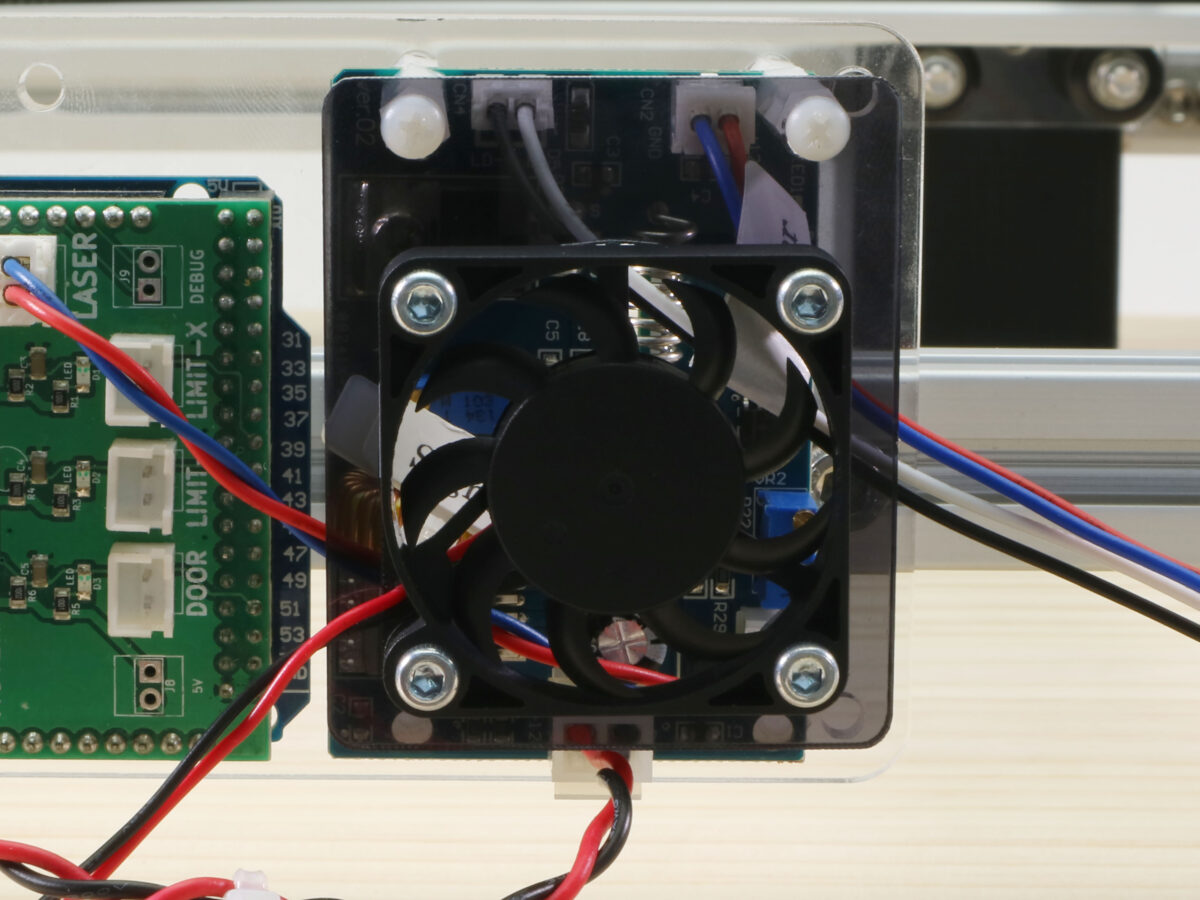

DCファンを(取り外したlaser boardを留めていた)ナイロンネジを使って、六角スペーサーに取り付けます。

六角スペーサーに取り付け

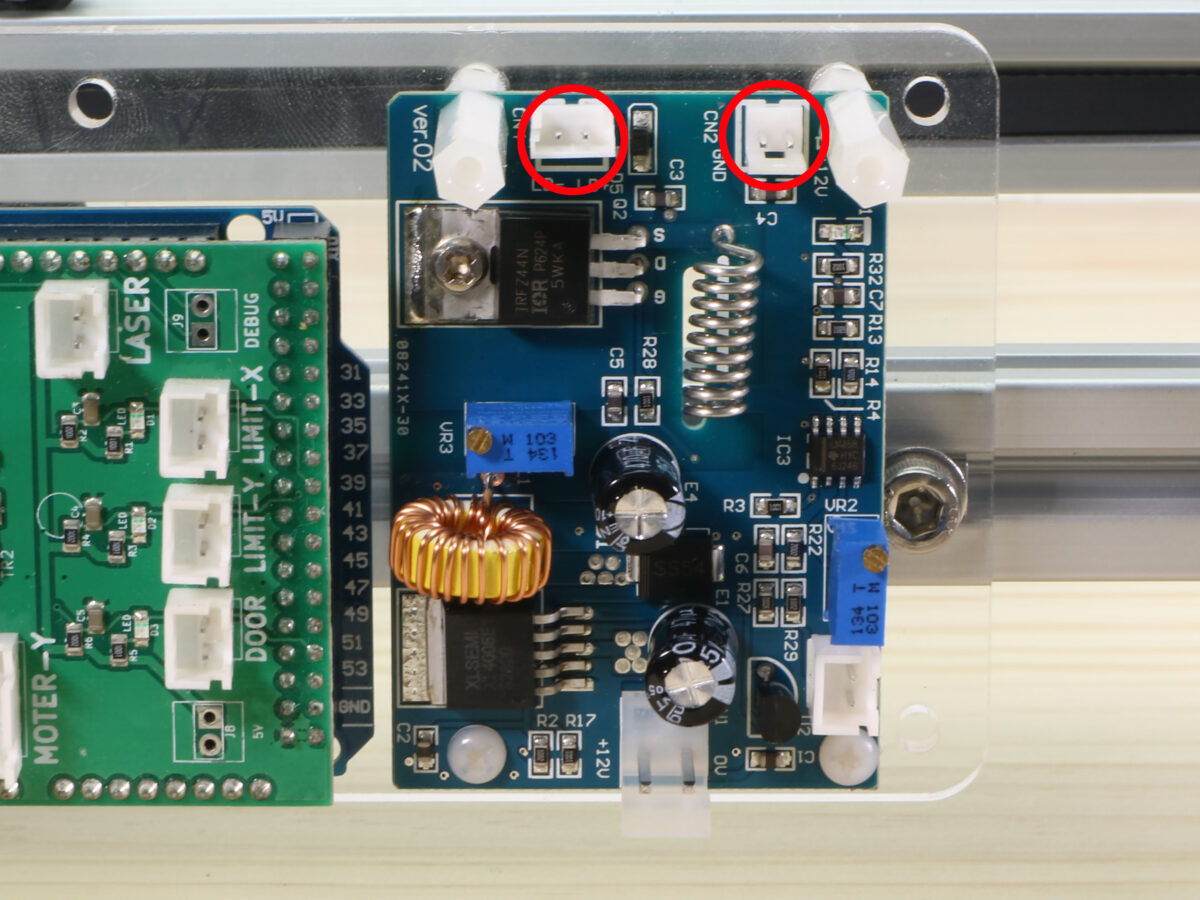

DCファンの配線は下図赤丸の位置に接続してください。

DCファン配線

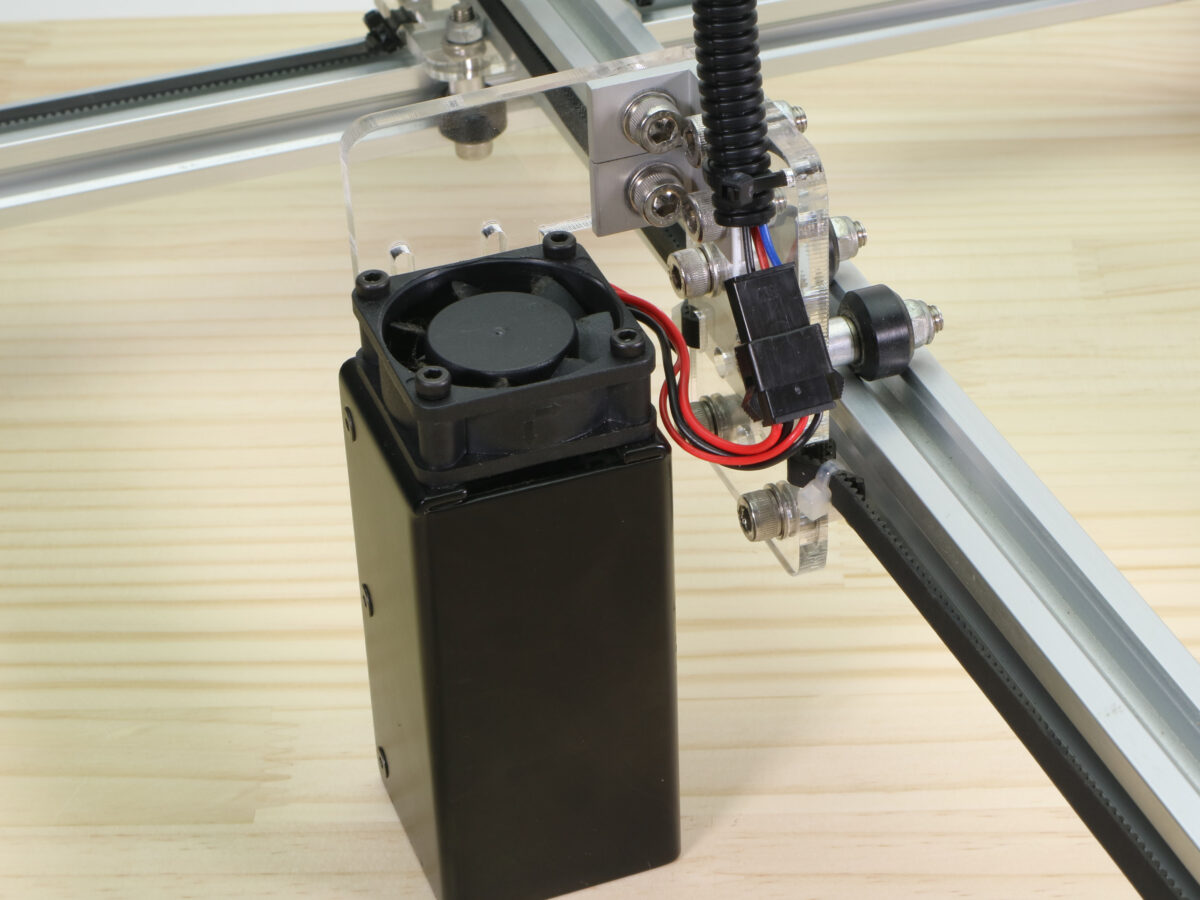

レーザーユニットを取り付けます。

レーザーユニット取り付け

最初に、お使いいただいていた、Smart Laser Miniのレーザーヘッドを取り外します。

レーザーヘッド取り外し

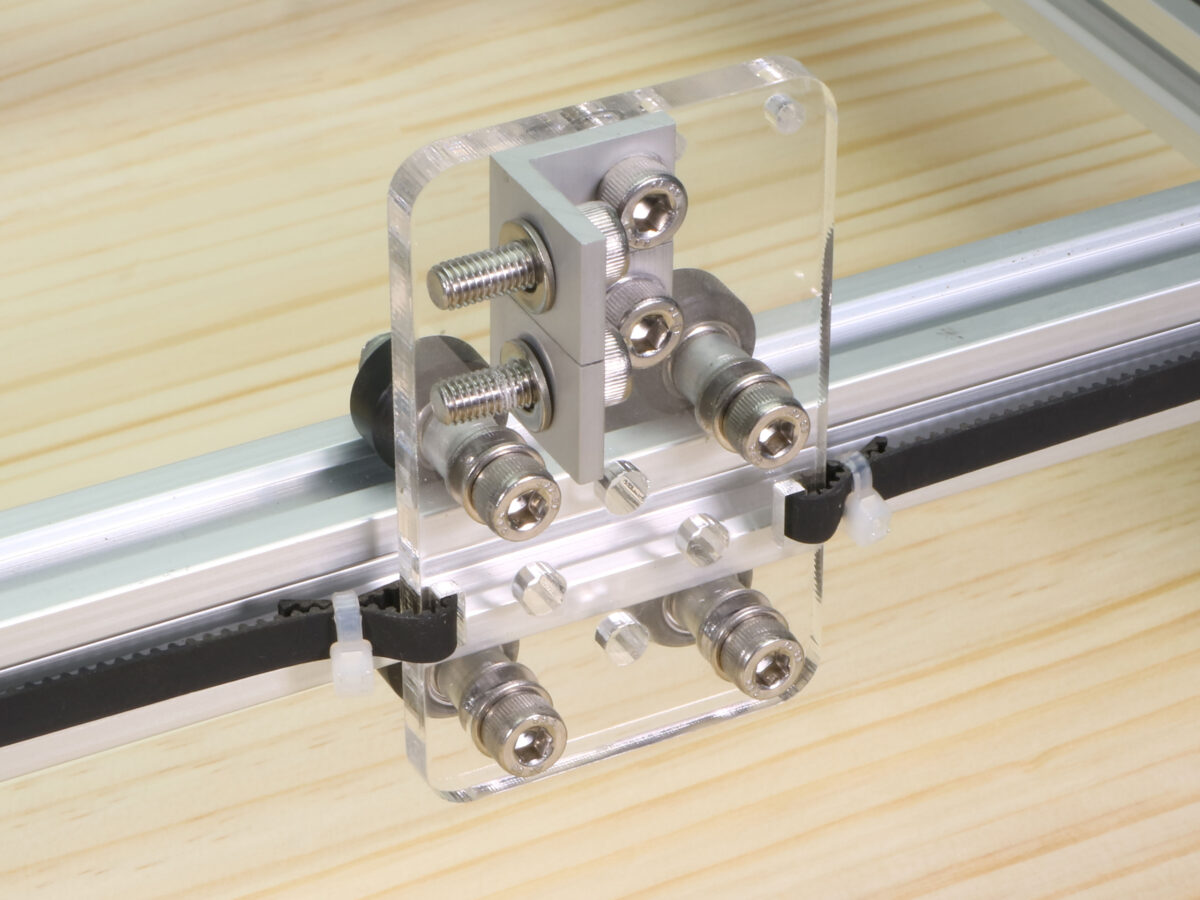

次に、laser supportを取り外します。

Laser support取り外し

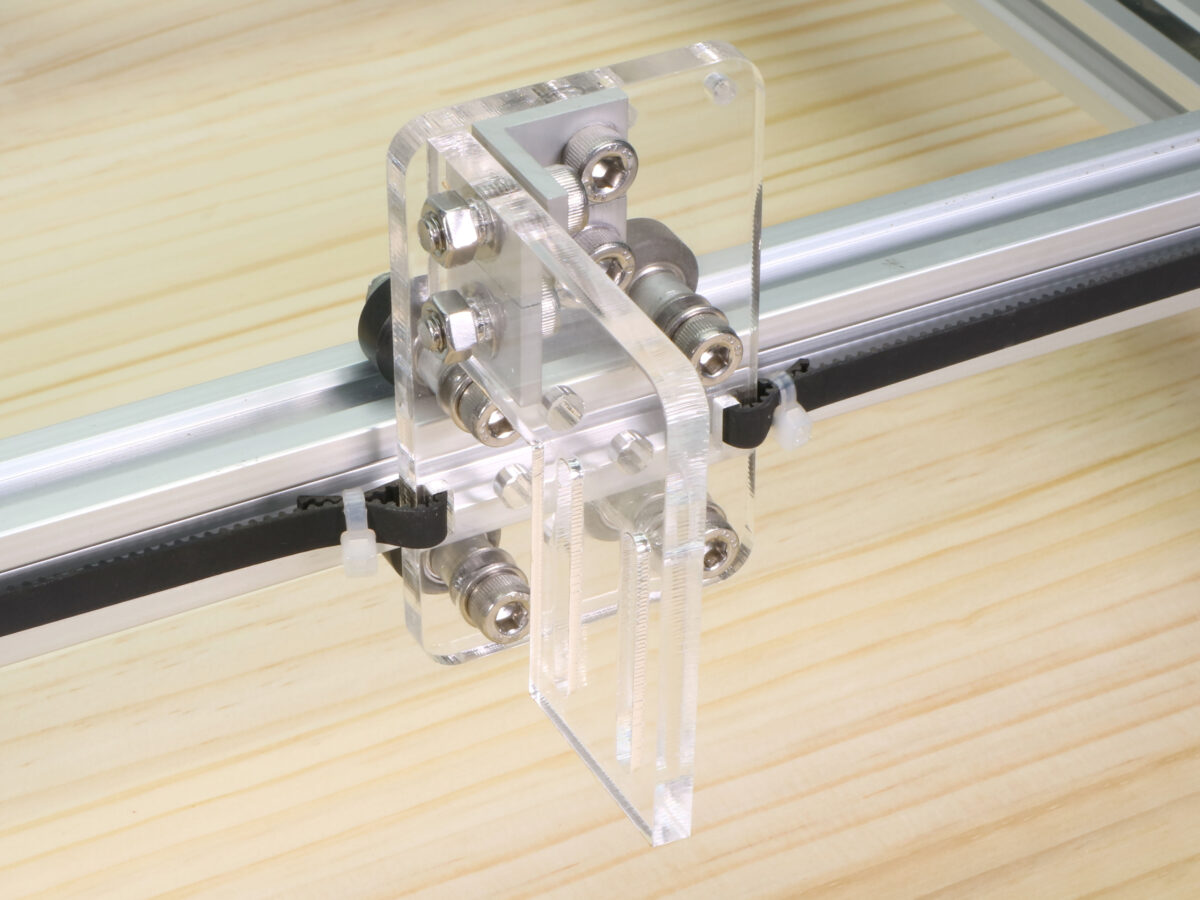

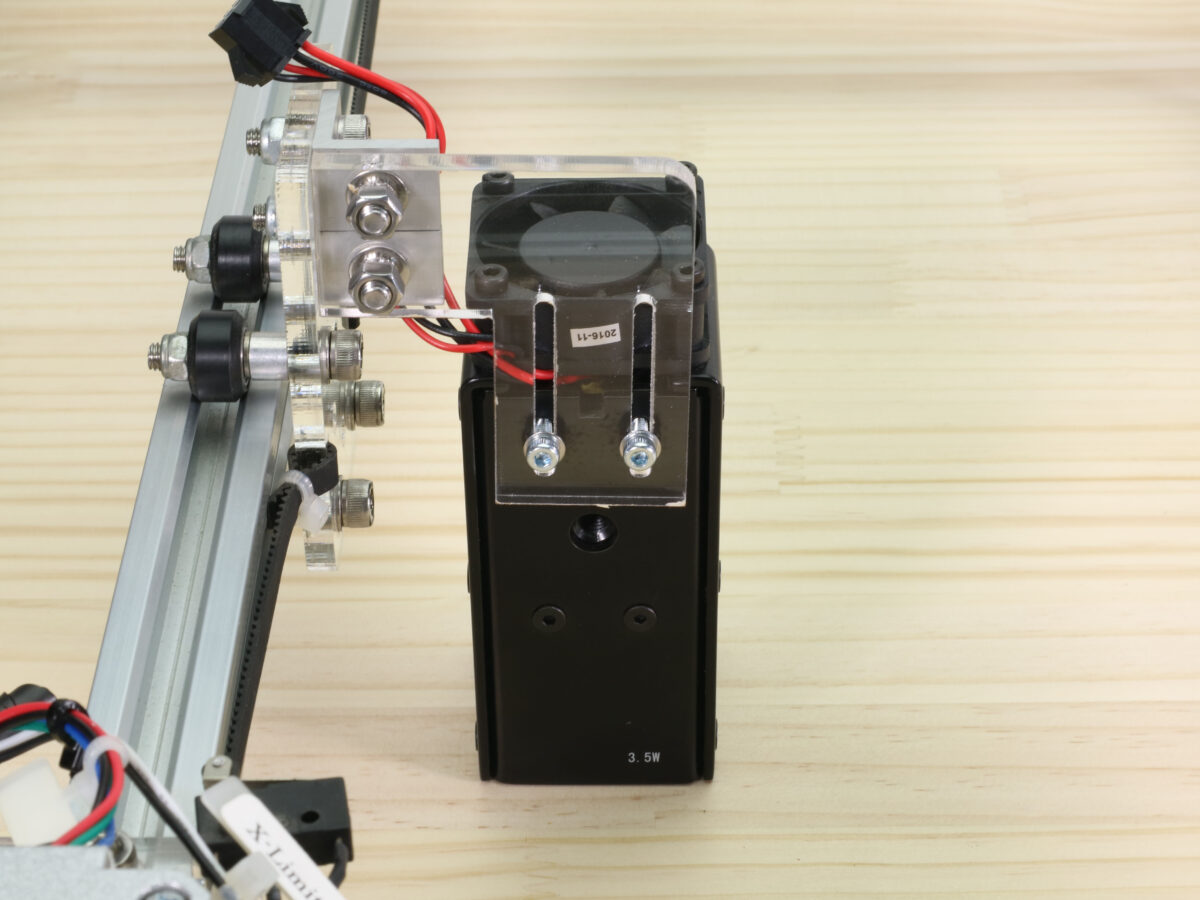

3.5W_laser supportを取り付けます。

Laser support取り付け

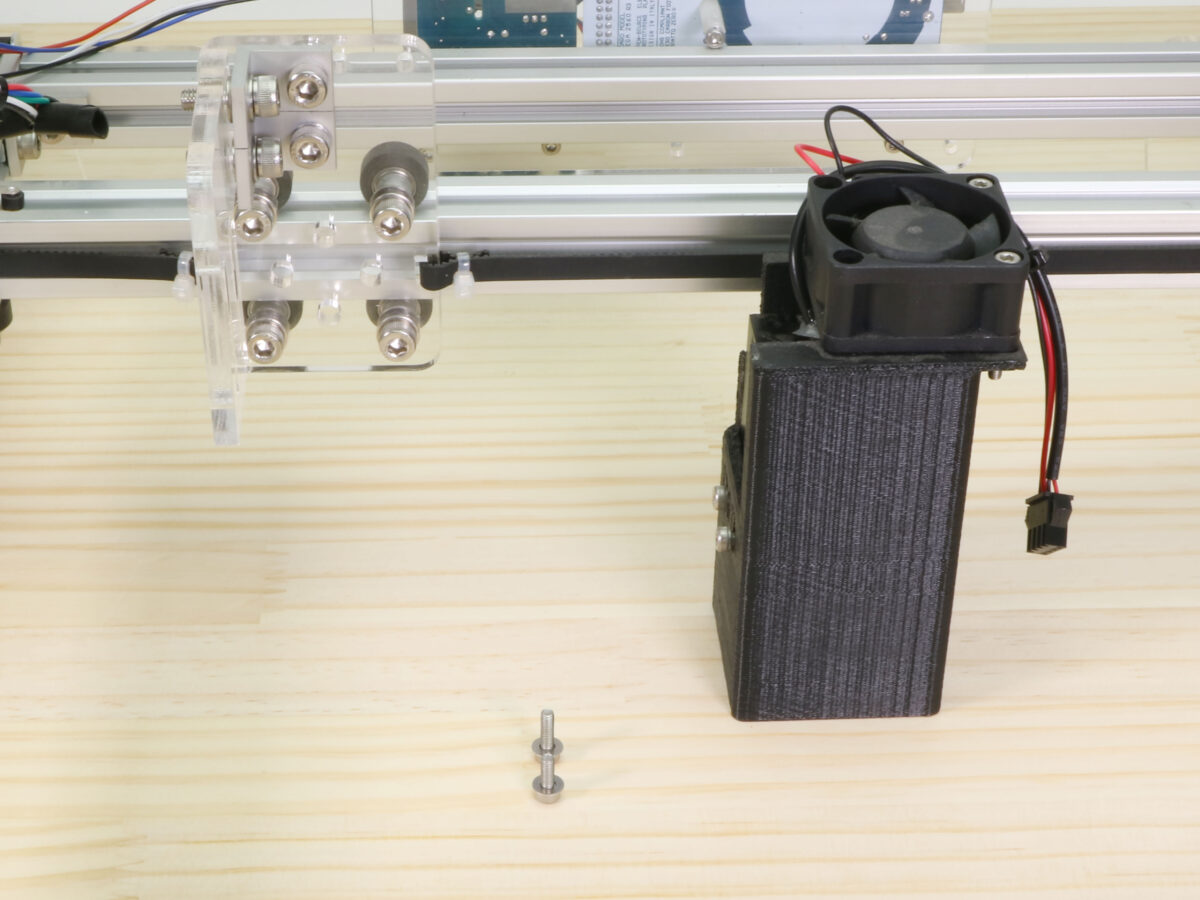

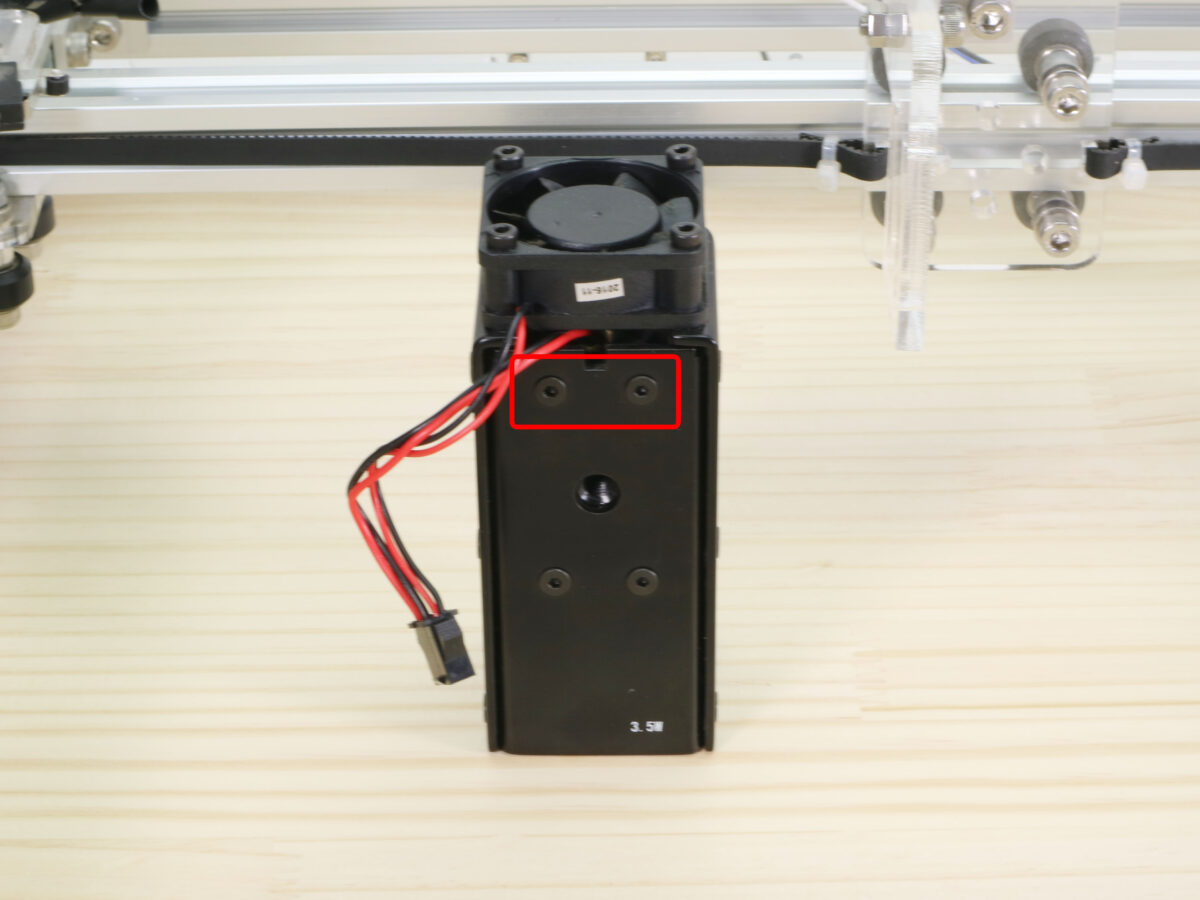

次に、3.5Wレーザーヘッドの赤丸の2か所のネジを外します。

3.5Wレーザーヘッドネジ面

ネジはM3×10 六角穴付きボルトにSmart Laser Miniでをご使用ください。焦点の調整方法はSmart Laser Miniと同じ仕様になっております。

Laser support裏面

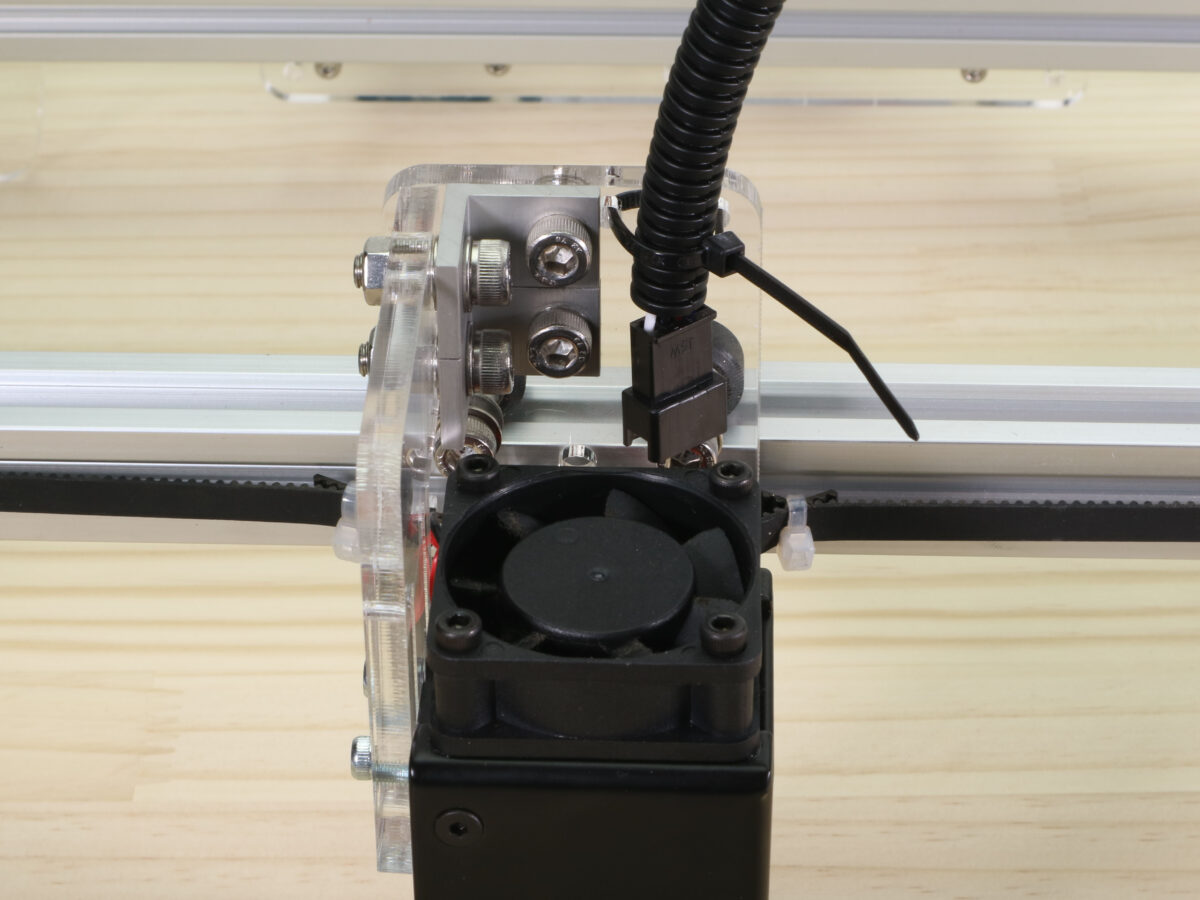

Laserケーブルを結束バンドで固定します

結束バンド固定

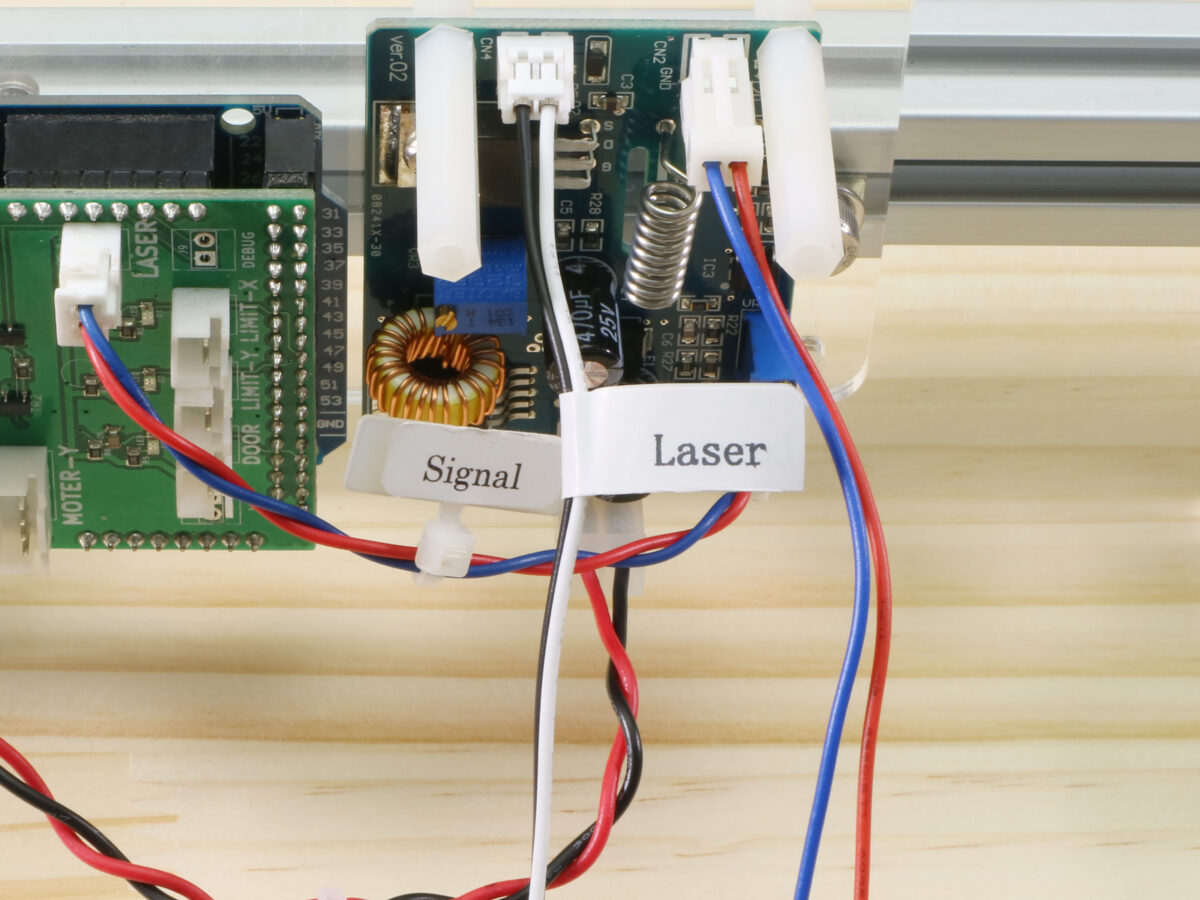

Laserケーブルを接続します。

Laserケーブル接続
