配線-1 2017年7月27日以前出荷

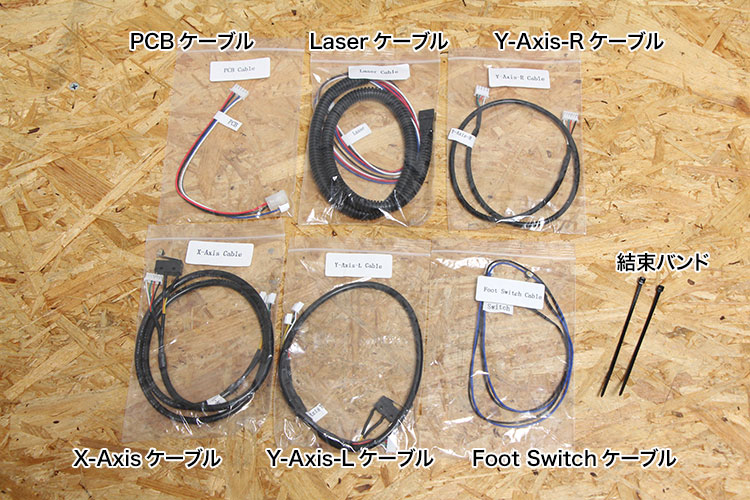

部品リスト

ケーブルバンド
部品名 パーツID 数量
PCBケーブル B-1 1
Laserケーブル B-1 1
Y-Axis-Rケーブル B-1 1
X-Axisケーブル B-1 1
Y-Axis-Lケーブル B-1 1
Foot Switchケーブル B-1 1
結束バンド C-1 2

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください





※本工程は1.6Wモデルと3.5Wモデルで手順が異なります。以下にてそれぞれ説明しておりますので、該当箇所をご参照ください。





レーザー基板の配線(1.6Wの場合)

※3.5Wの場合は本ページ下部をご参照ください。



配線

以下の写真を参考に計6種類のケーブルの配線を行います。

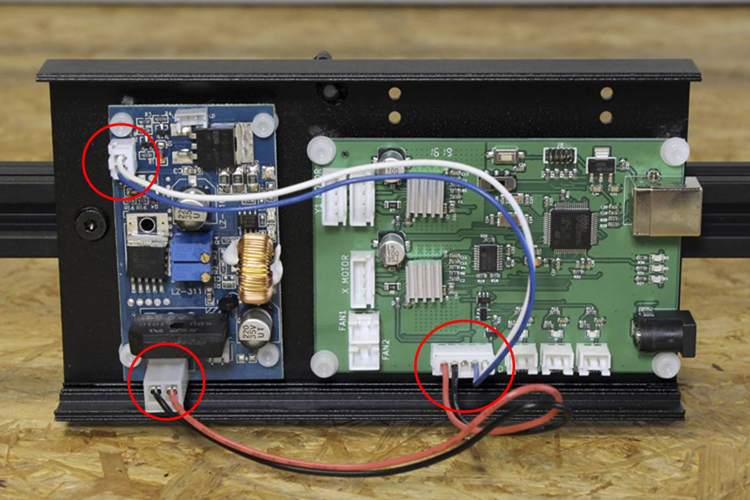

<PCBケーブル>

3ヵ所

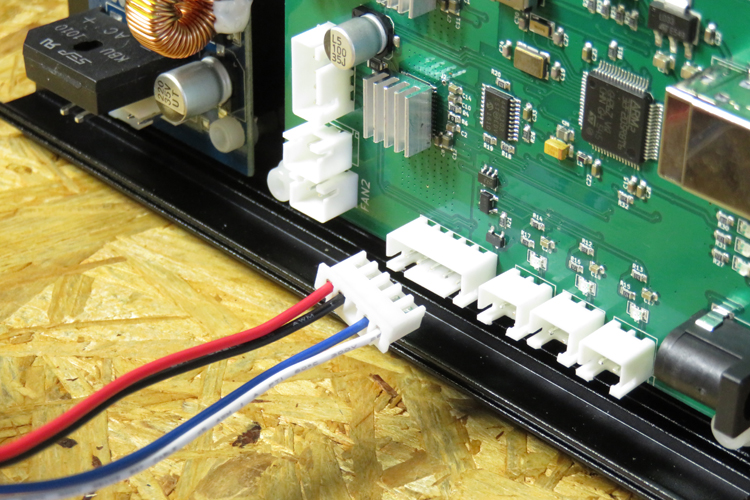

差し込む
向き

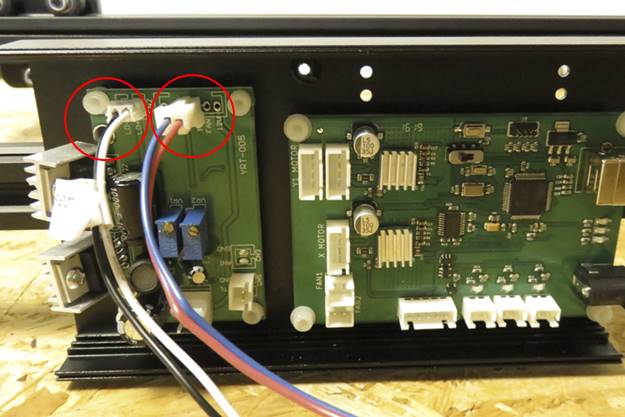

<Laserケーブル> ※反対側は後ほど配線

左上2ヵ所

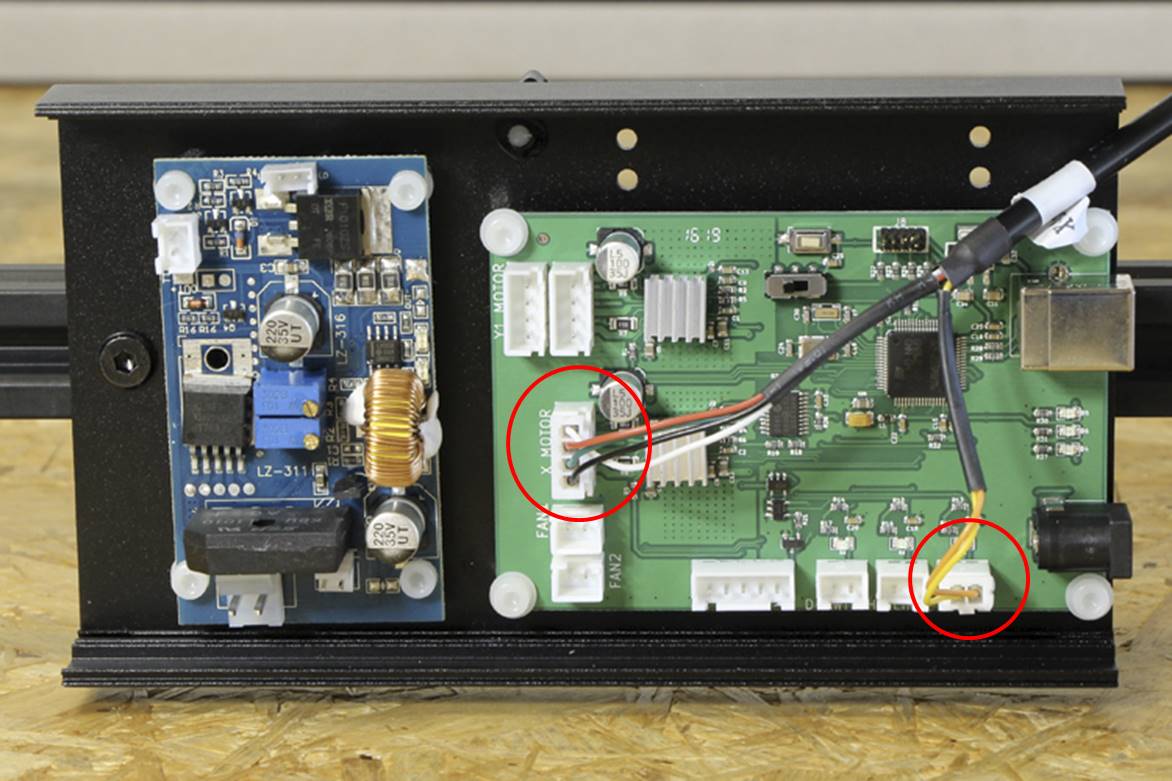

<X-Axisケーブル> ※反対側は後ほど配線

真ん中・右下

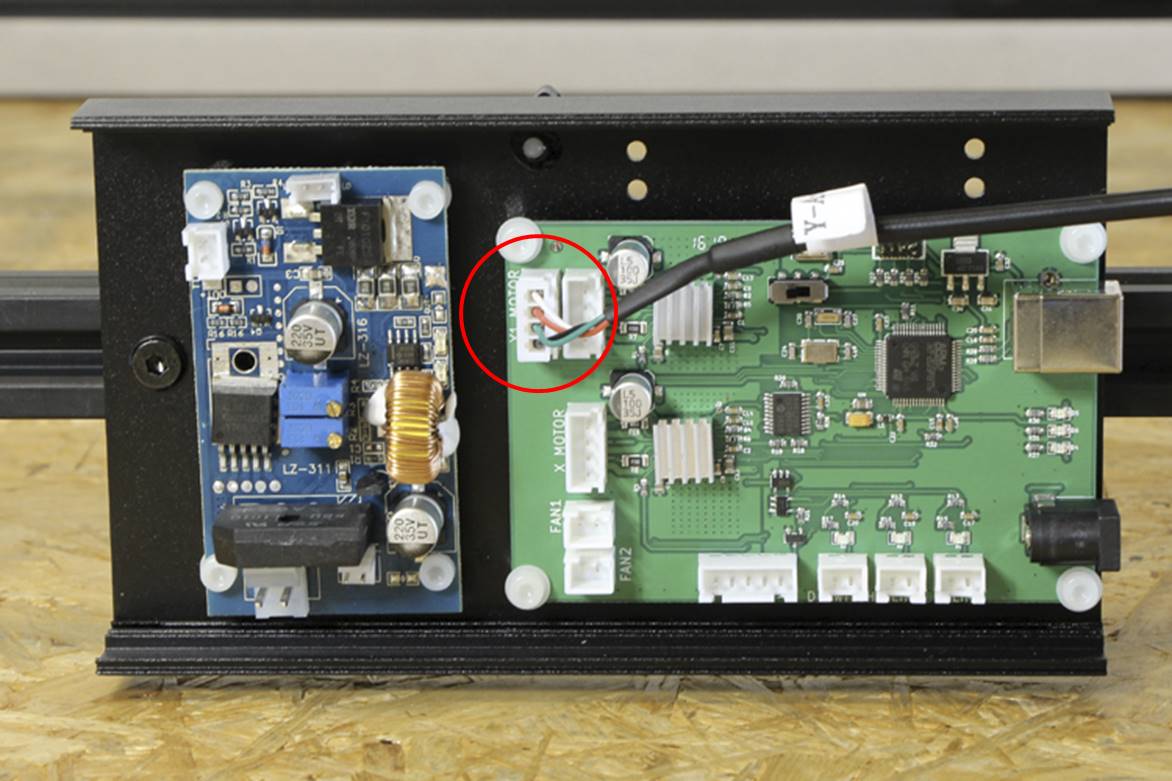

<Y-Axis-Rケーブル> ※反対側は後ほど配線

1か所

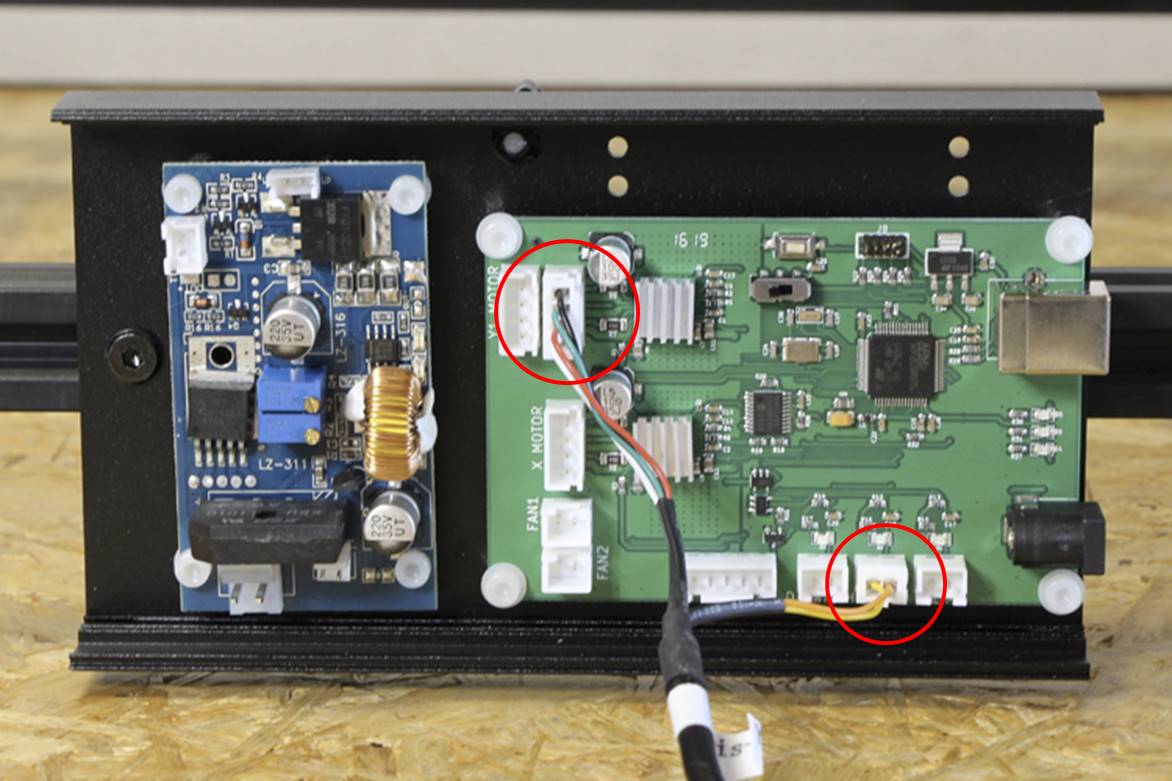

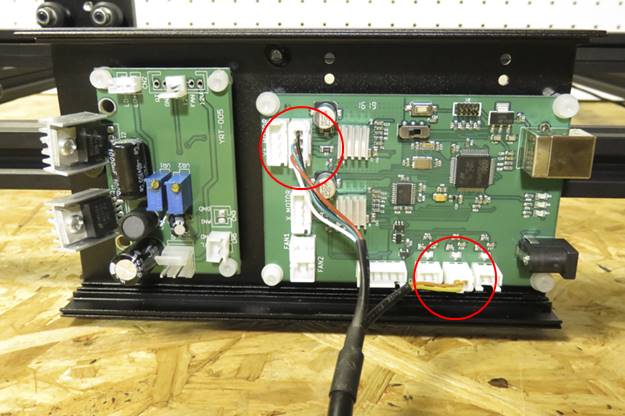

<Y-Axis-Lケーブル> ※反対側は後ほど配線

Lケーブル

<Foot Switchケーブル> ※反対側は後ほど配線

右下右から3番目

PCBケース内配線のとりまとめ

PCBケース内の配線を2本の結束バンドを使ってまとめます。固定方法は下記の動画を参考にしてください。

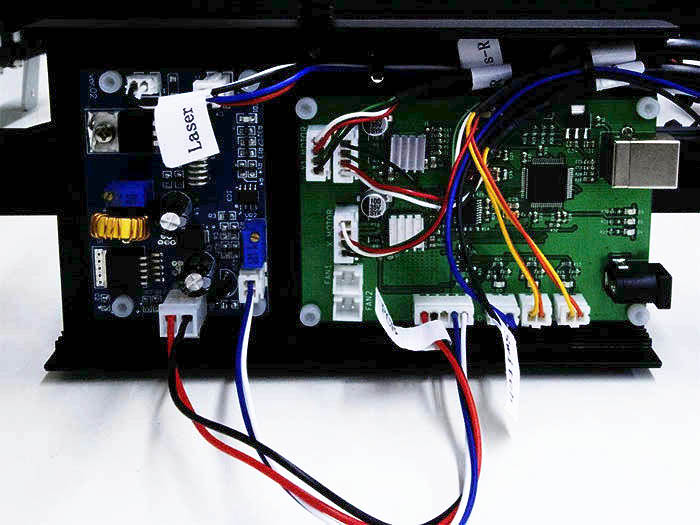

まとめた後は以下の写真のようになります。

まとめ

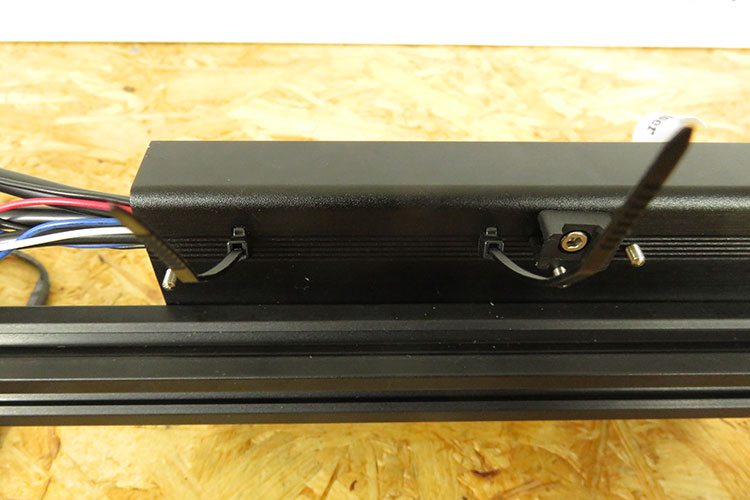

配線まとめ後の結束バンドを裏から見ると以下の通りです。

背面

余分な部分は切り取ります。

切り取り

「配線-2」へ

レーザー基板の配線(3.5Wの場合)

配線

以下の写真を参考に計6種類のケーブルの配線を行います。

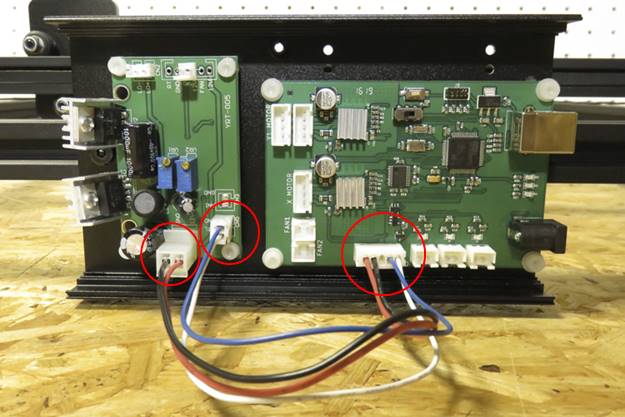

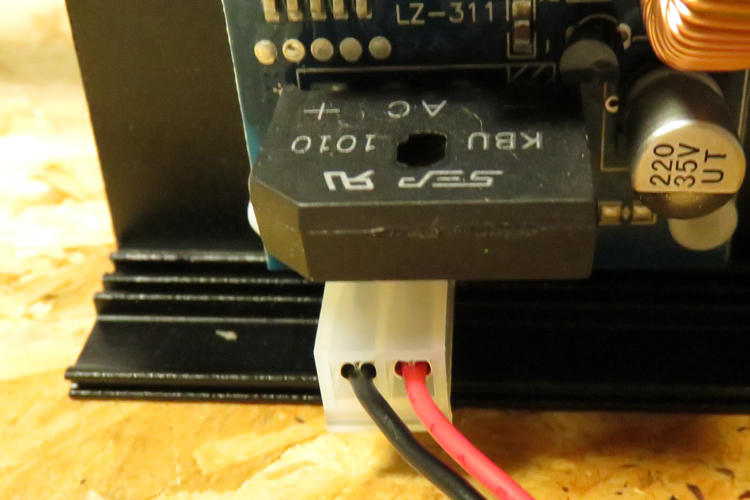

<PCBケーブル>

4色の配線

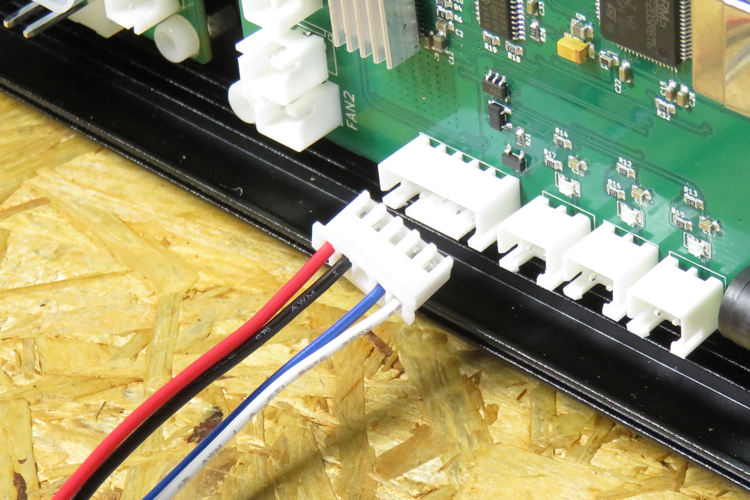

差し込む直前
赤黒

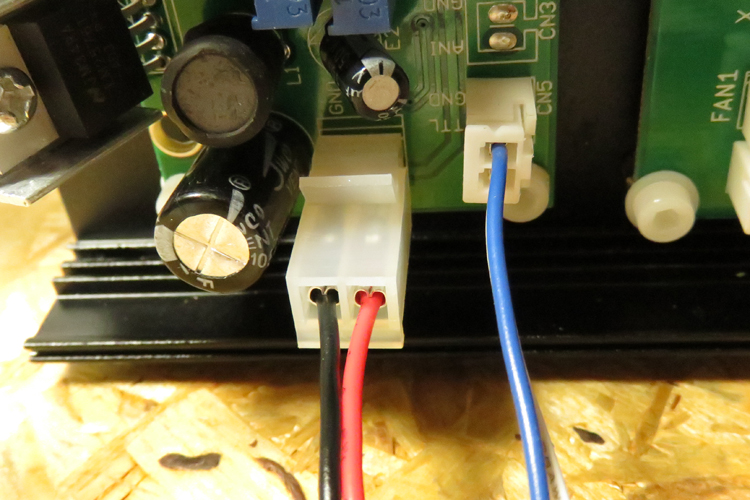

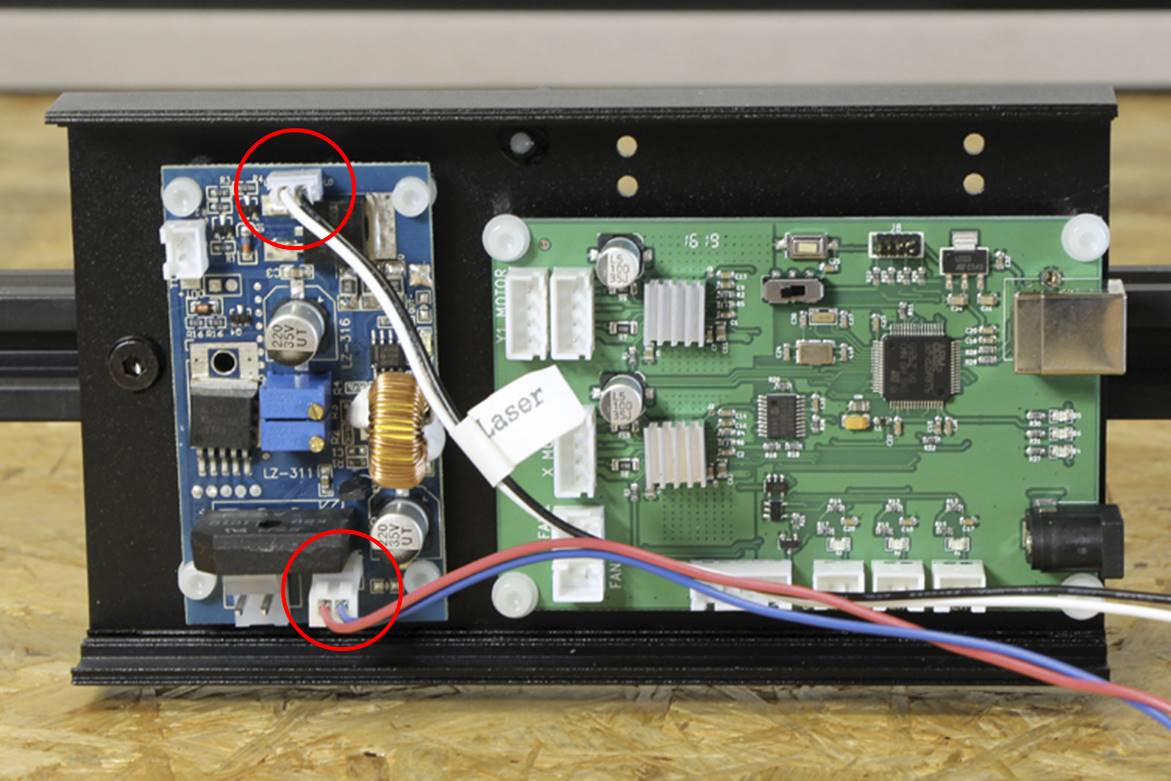

<Laserケーブル> ※反対側は後ほど配線

左上左下

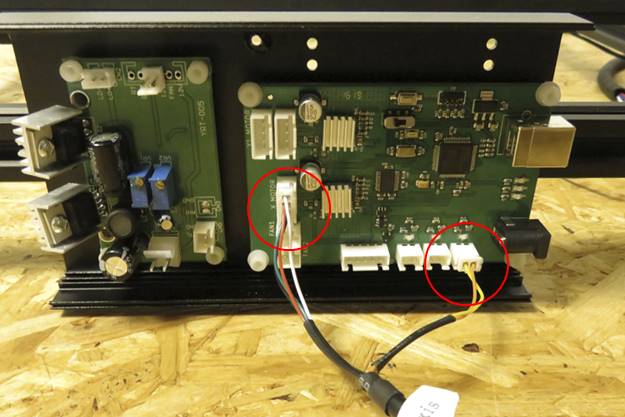

<X-Axisケーブル> ※反対側は後ほど配線

X-Axisケーブル

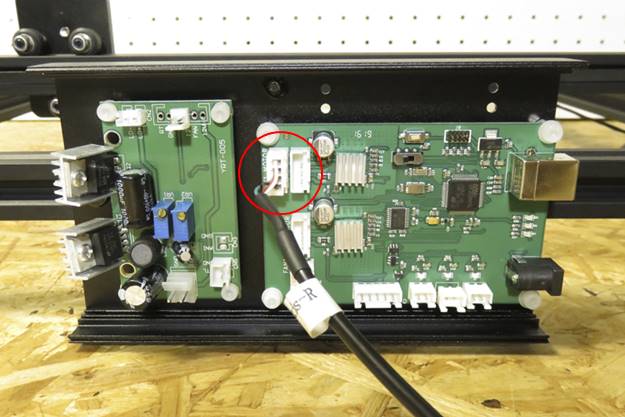

<Y-Axis-Rケーブル> ※反対側は後ほど配線

Y-Axis-Rケーブル

<Y-Axis-Lケーブル> ※反対側は後ほど配線

Y-Axis-Lケーブル

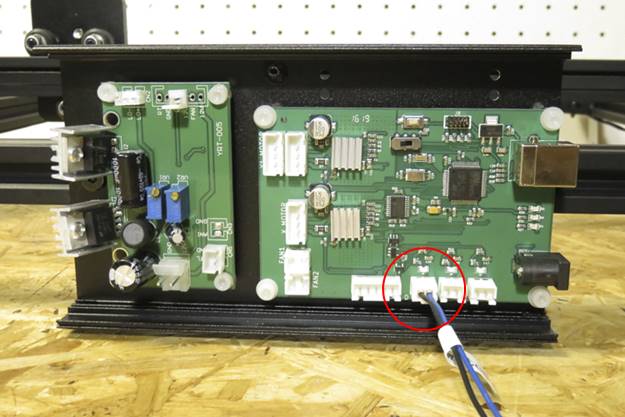

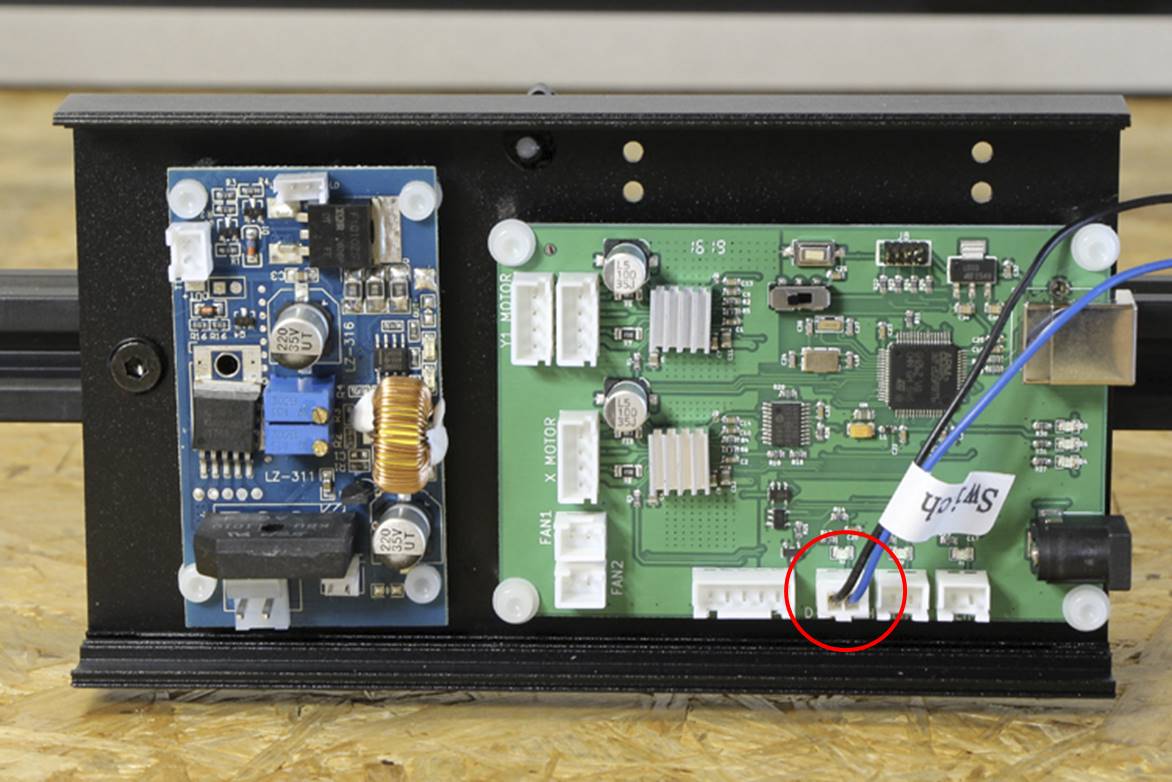

<Foot Switchケーブル> ※反対側は後ほど配線

青黒配線

PCBケース内配線のとりまとめ

PCBケース内の配線を2本の結束バンドを使ってまとめます。固定方法は下記の動画を参考にしてください。

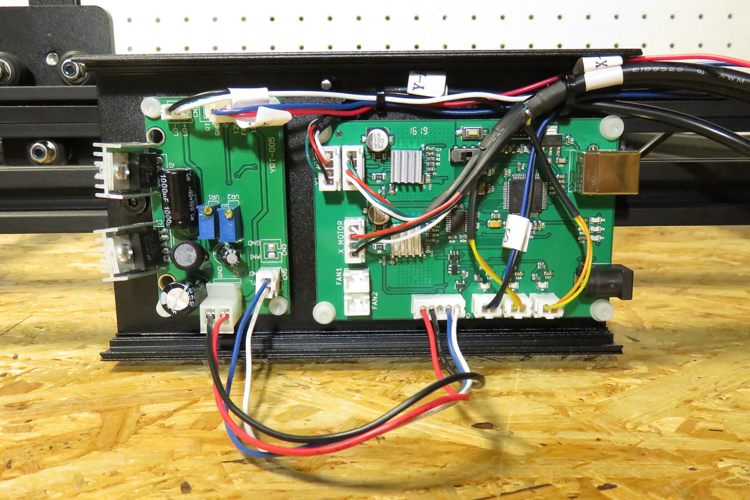

まとめた後は以下の写真のようになります。

取りまとめ

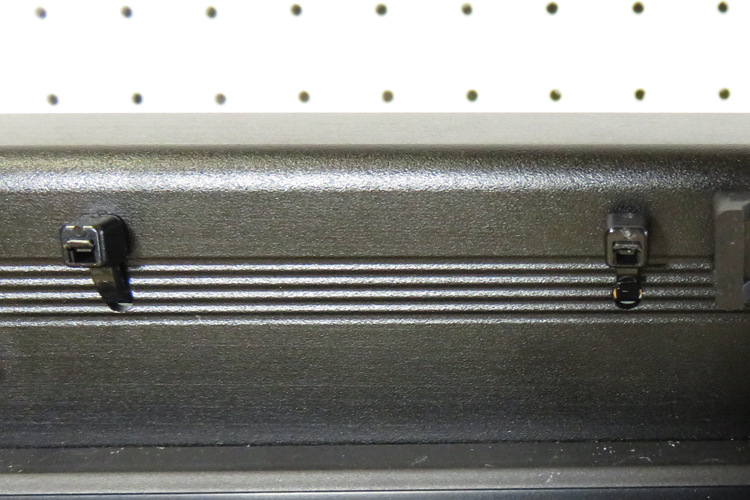

配線まとめ後の結束バンドを裏から見ると以下の通りです。

切り取り前

余分な部分は切り取ります。

切り取り後

「配線-2」へ
