Top Cover組立～取付
Top Cover組立～取付
部品表
65
66
67
68
69
71
112
110
70
166
145
144
146
189
152
139
157
140
124
129
| 梱包No. | 部品名 | モデル | 数量 |
|---|---|---|---|

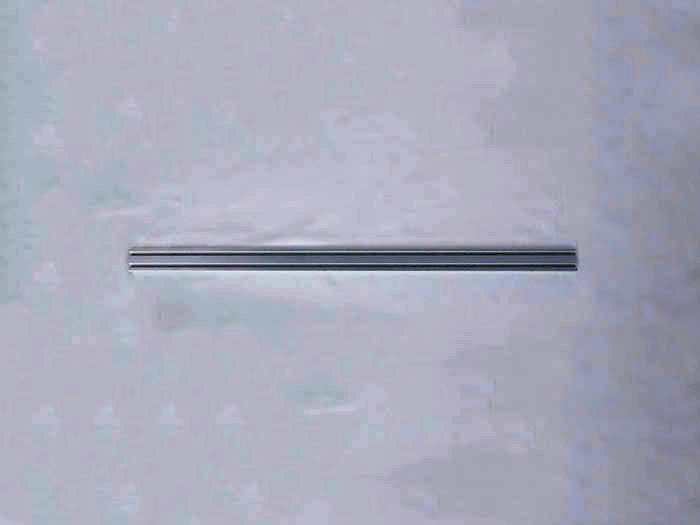

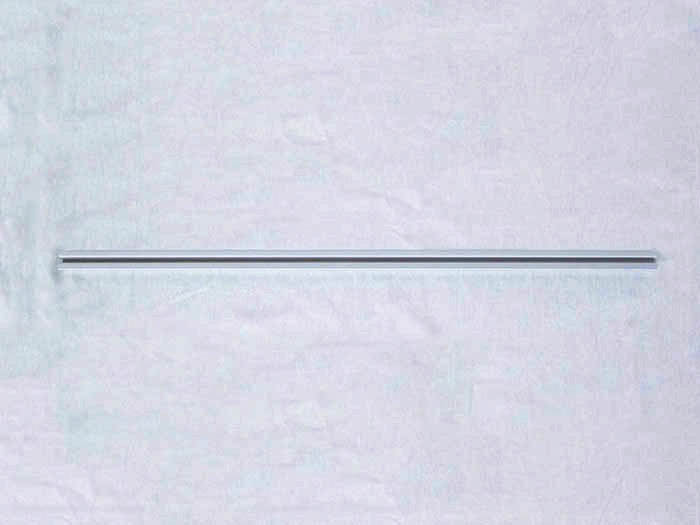

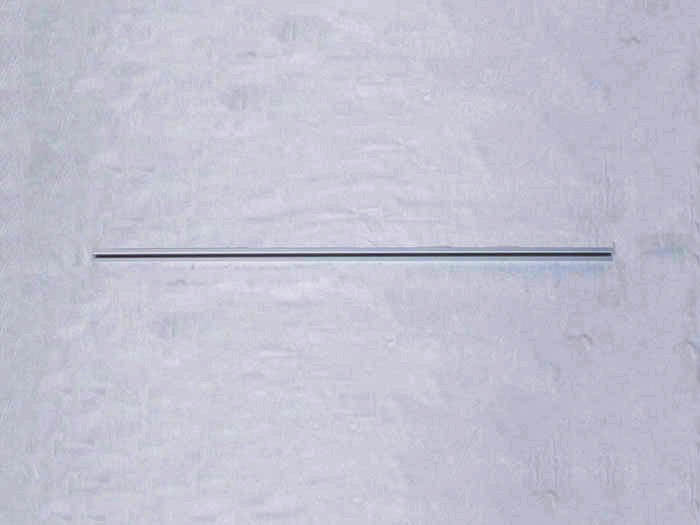

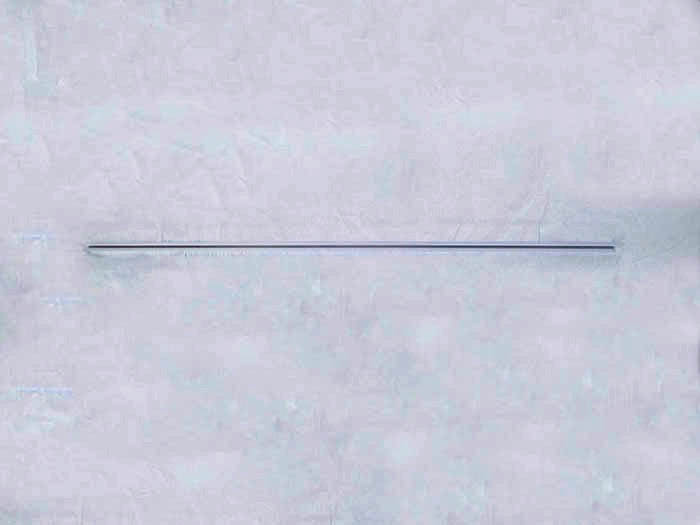

| 65 | アルミフレーム 20×20 1300mm | 2 | |
| 66 | アルミフレーム 20×20 730mm | 2 | |
| 67 | アルミフレーム 20×40 730mm | 1 | |
| 68 | アルミフレーム 20×40 610mm | 2 | |

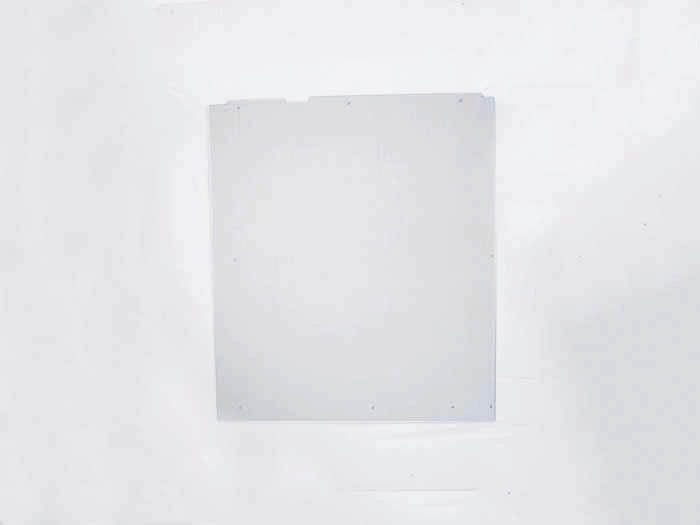

| 69 | Top Panel | 2 | |

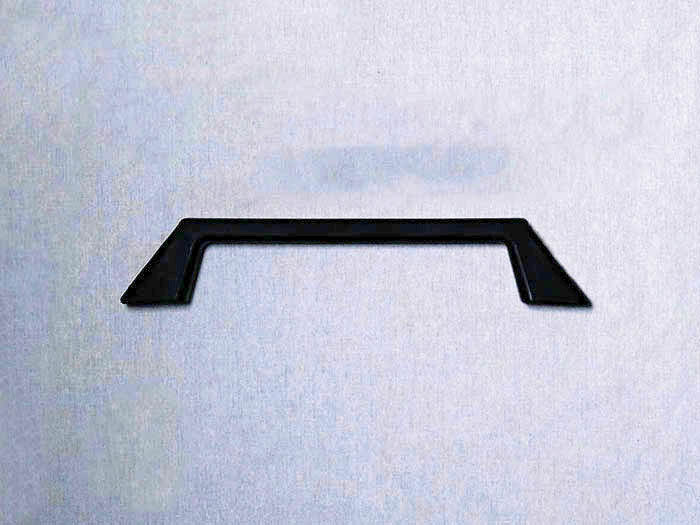

| 71 | 取手 | 1 | |

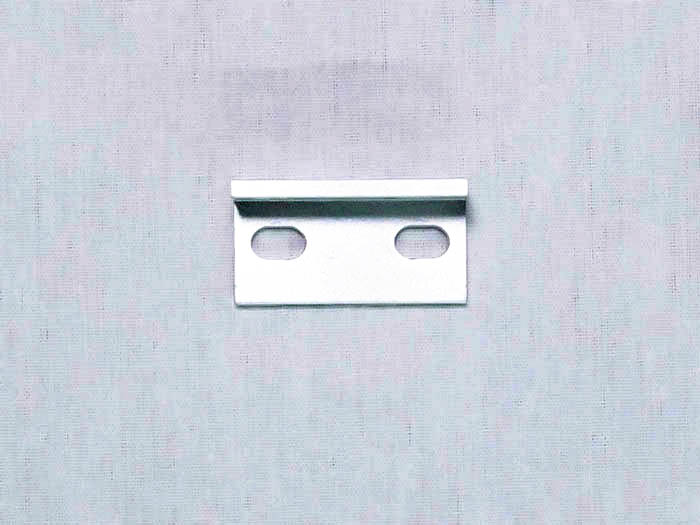

| 112 | 薄型ブラケット | 2 | |

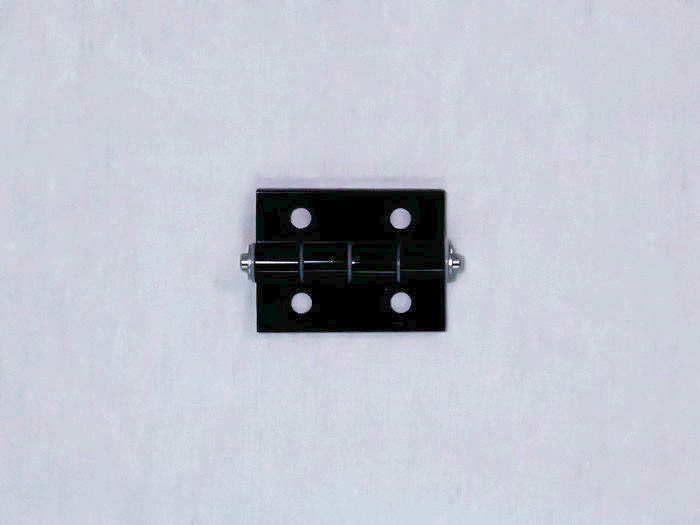

| 110 | 蝶番 | 3 | |

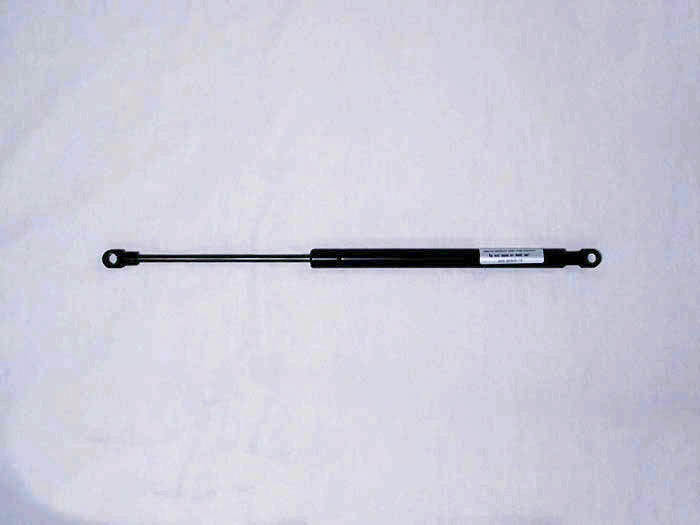

| 70 | ガススプリング | 2 | |
| 166 | 直角ブラケット | 16 | |
| 145 | M5x8低頭ボルト | 20 | |
| 144 | M5x8六角穴付ボルト | 32 | |

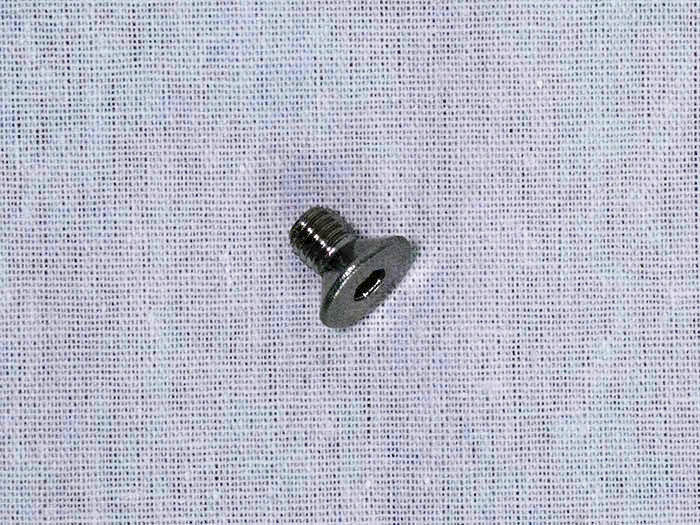

| 146 | M5x8六角穴付皿ボルト | 12 | |

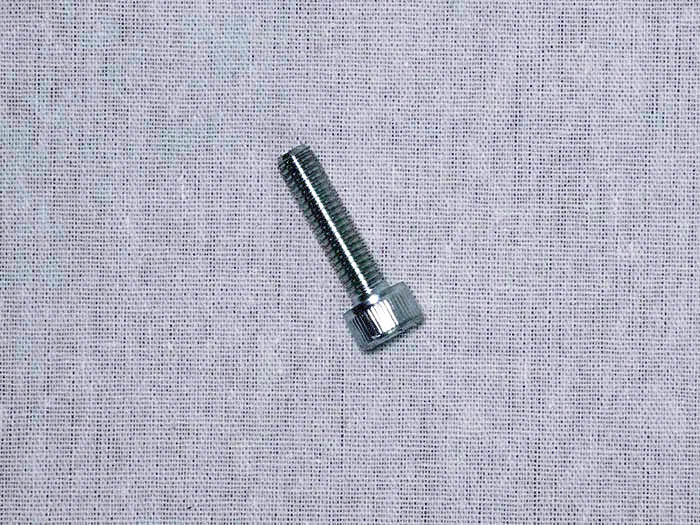

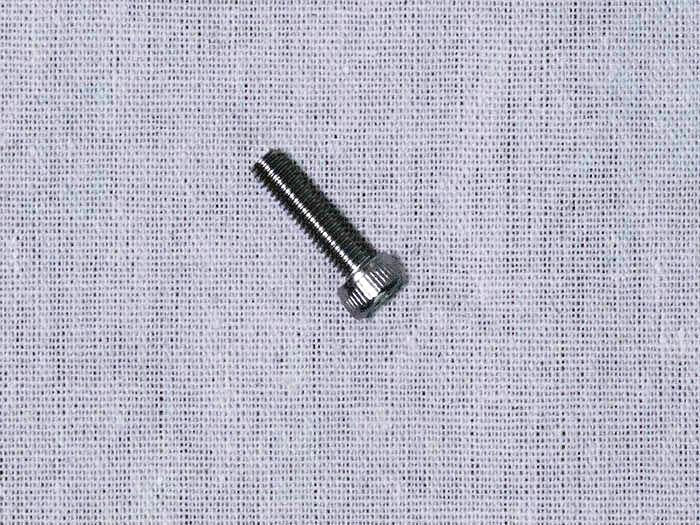

| 189 | M5x18六角穴付ボルト | 2 | |

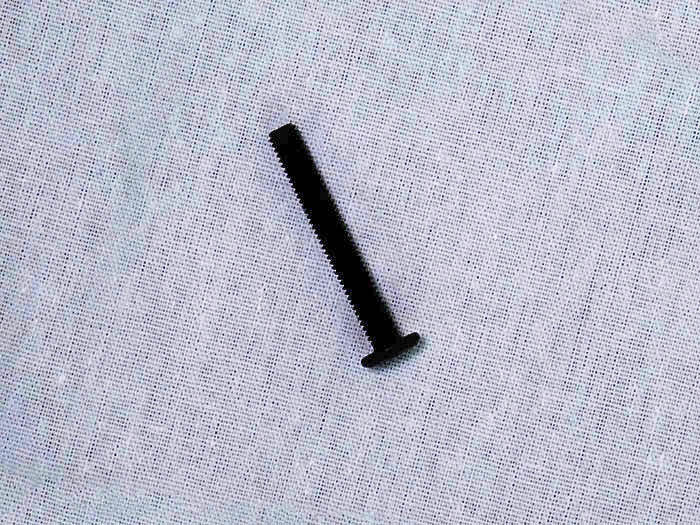

| 152 | M5x30低頭ボルト | 4 | |

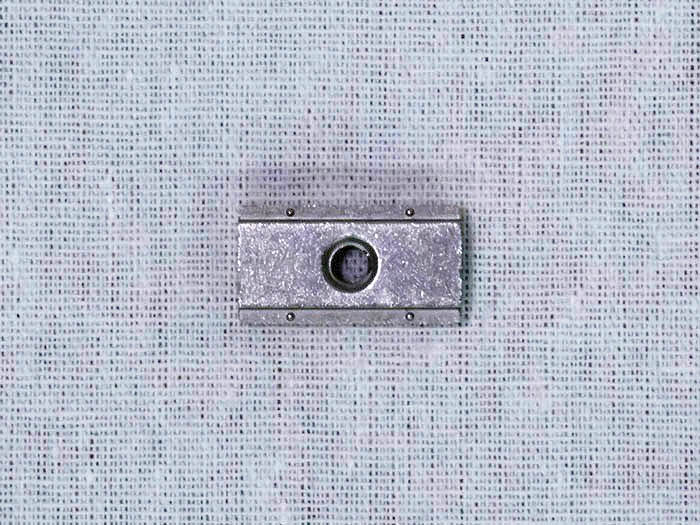

| 139 | M5後入ナット | 72 | |

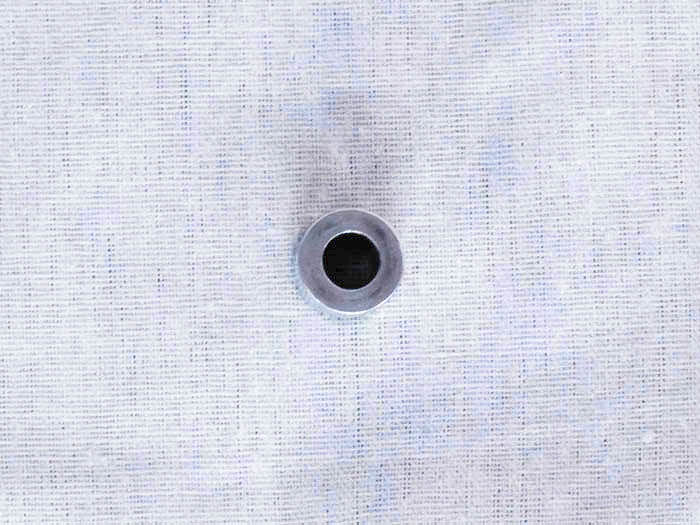

| 157 | 12mmスペーサー | 4 | |

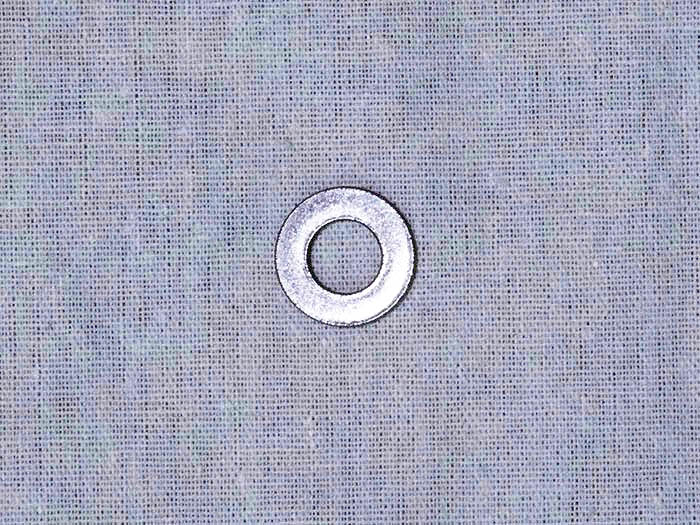

| 140 | M5ワッシャー | 12 | |
| 114 | マグネット | 1 | |
| 124 | M3後入ナット | 2 | |
| 129 | M3x12六角穴付ボルト | 2 | 12pcs |

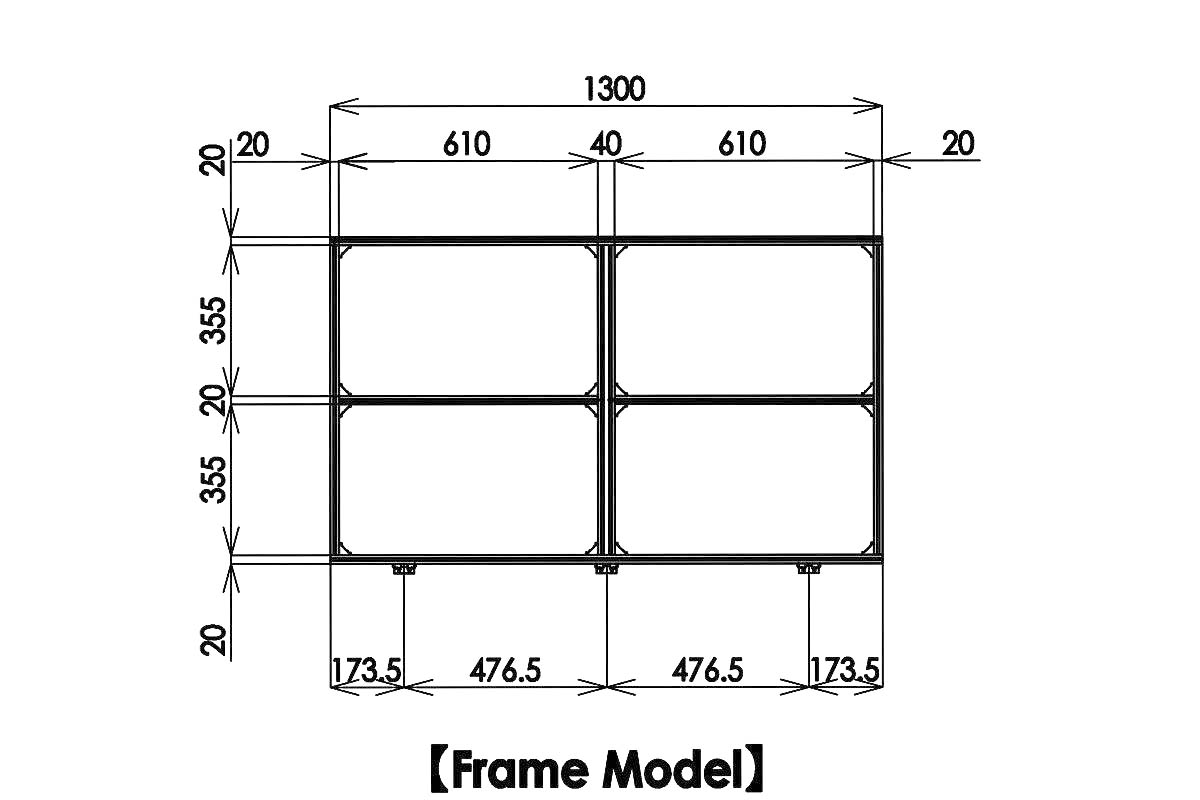

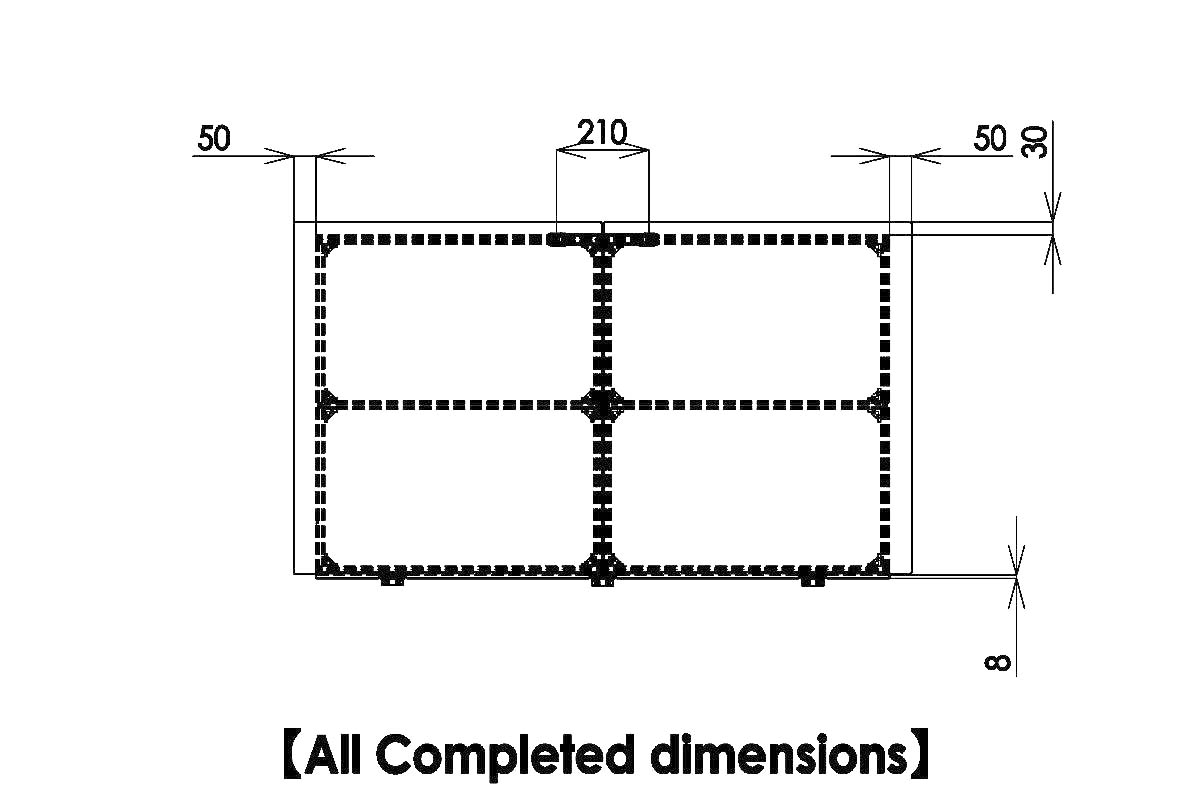

完成図
01

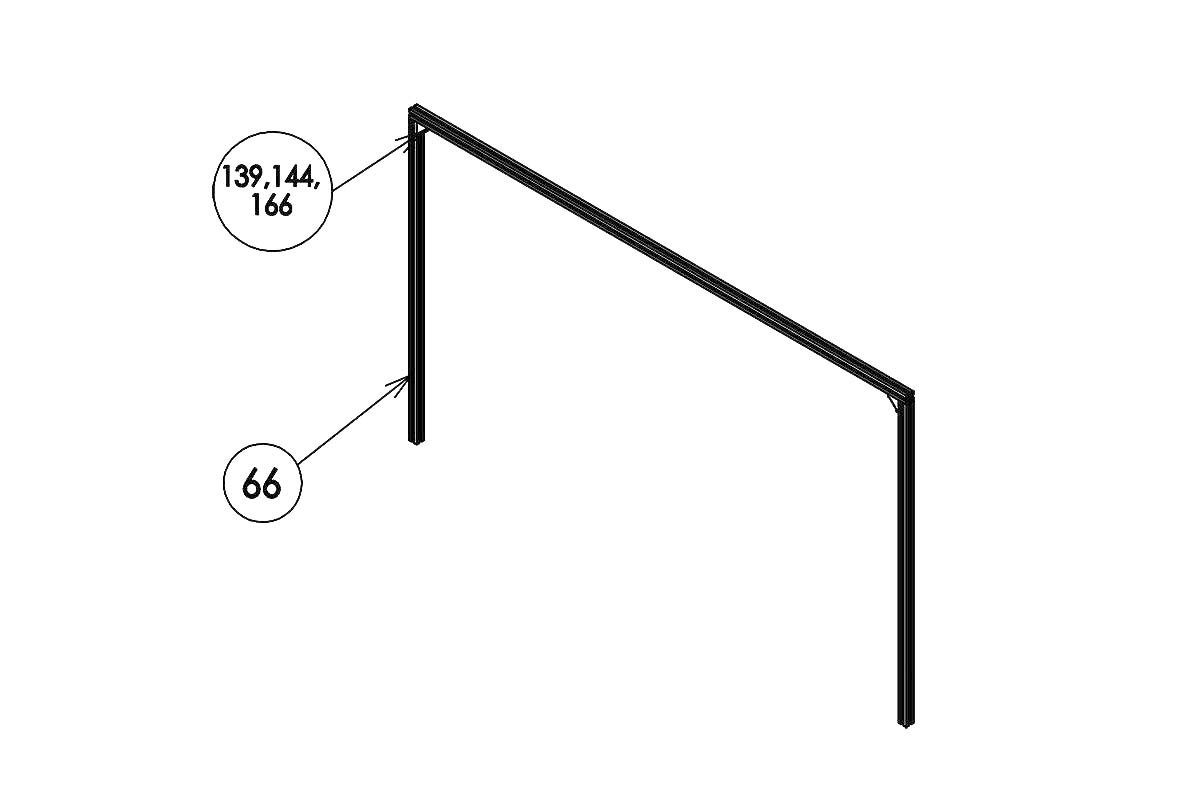

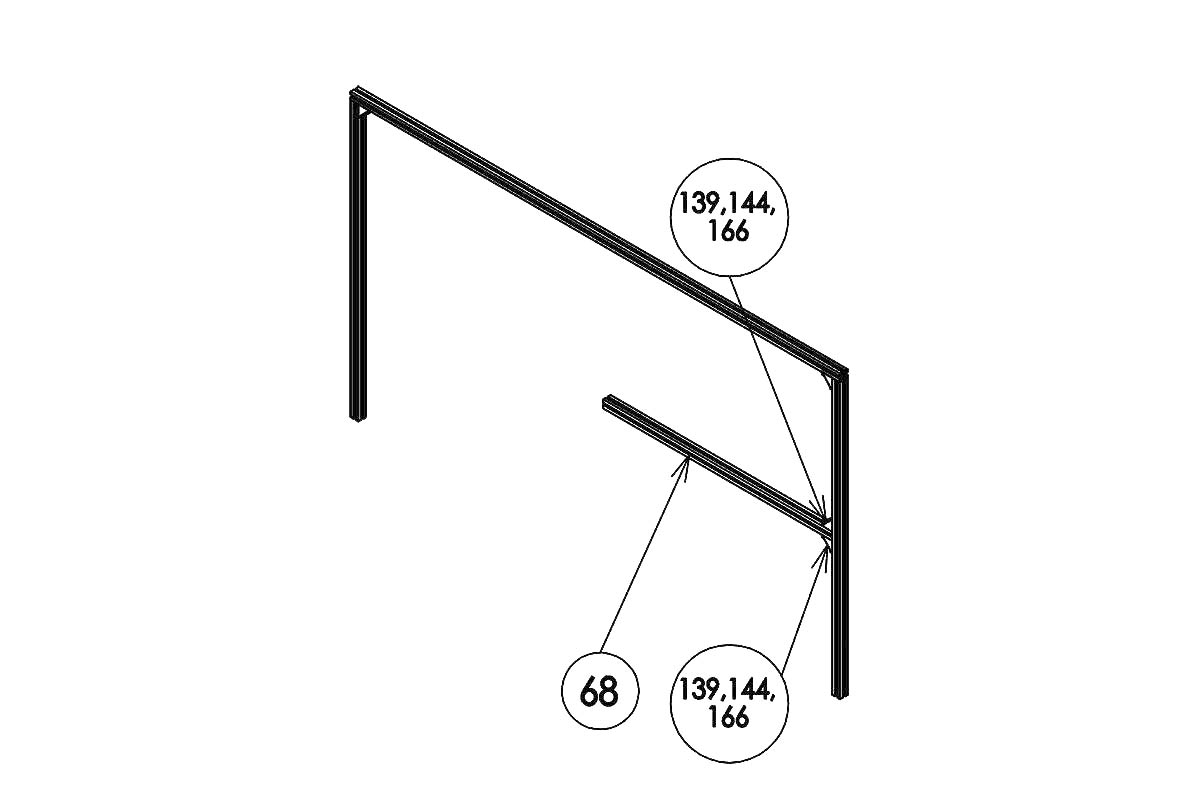

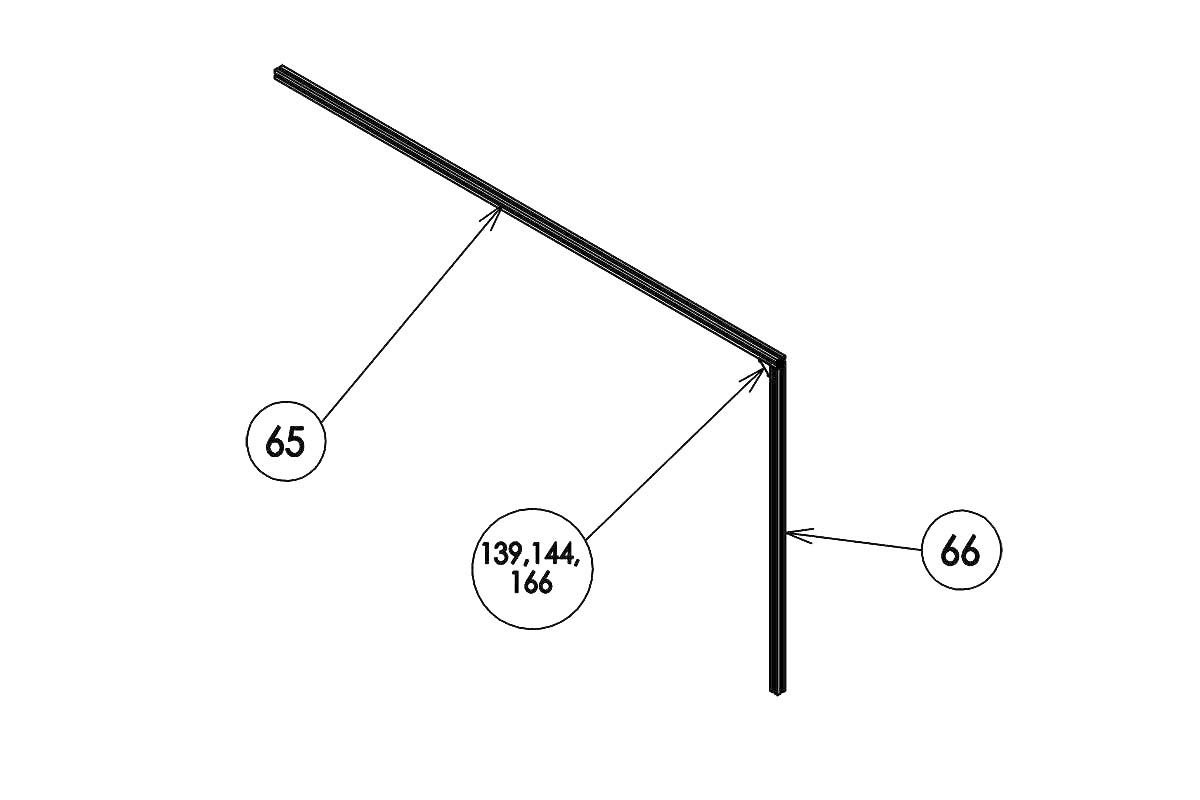

組立図
02
03
04

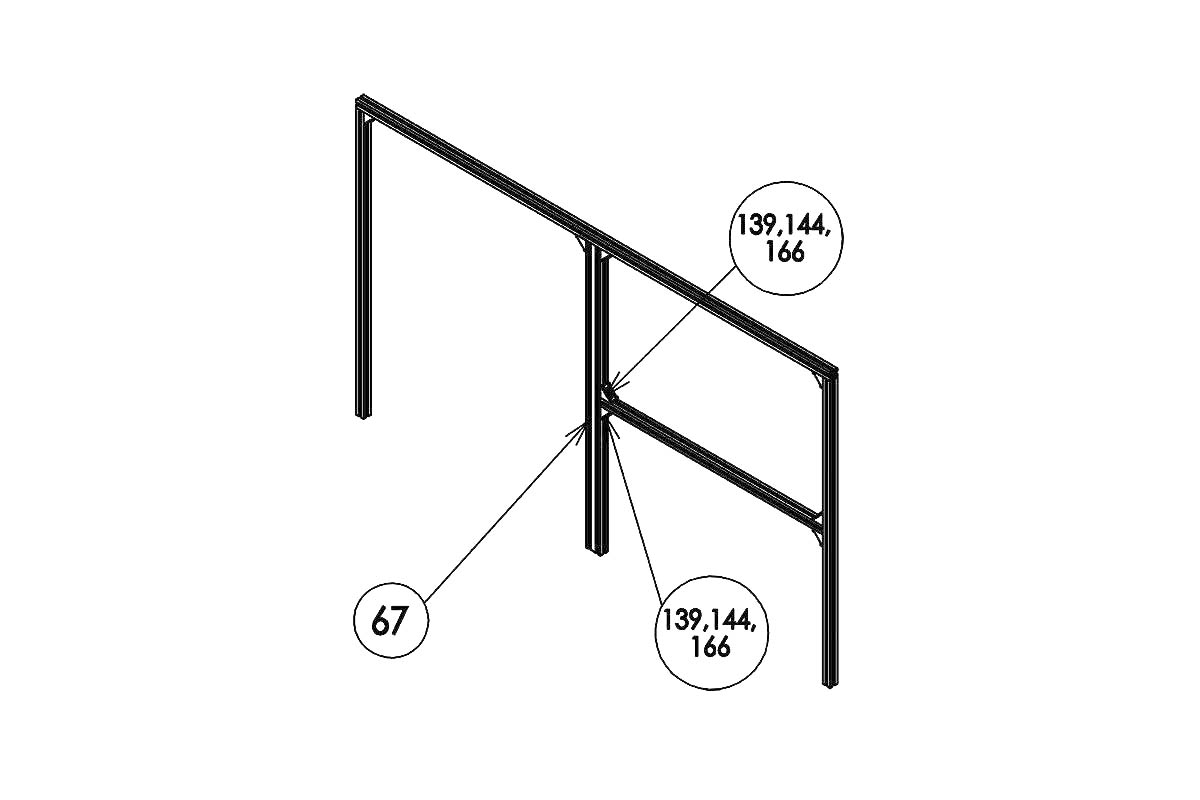

05

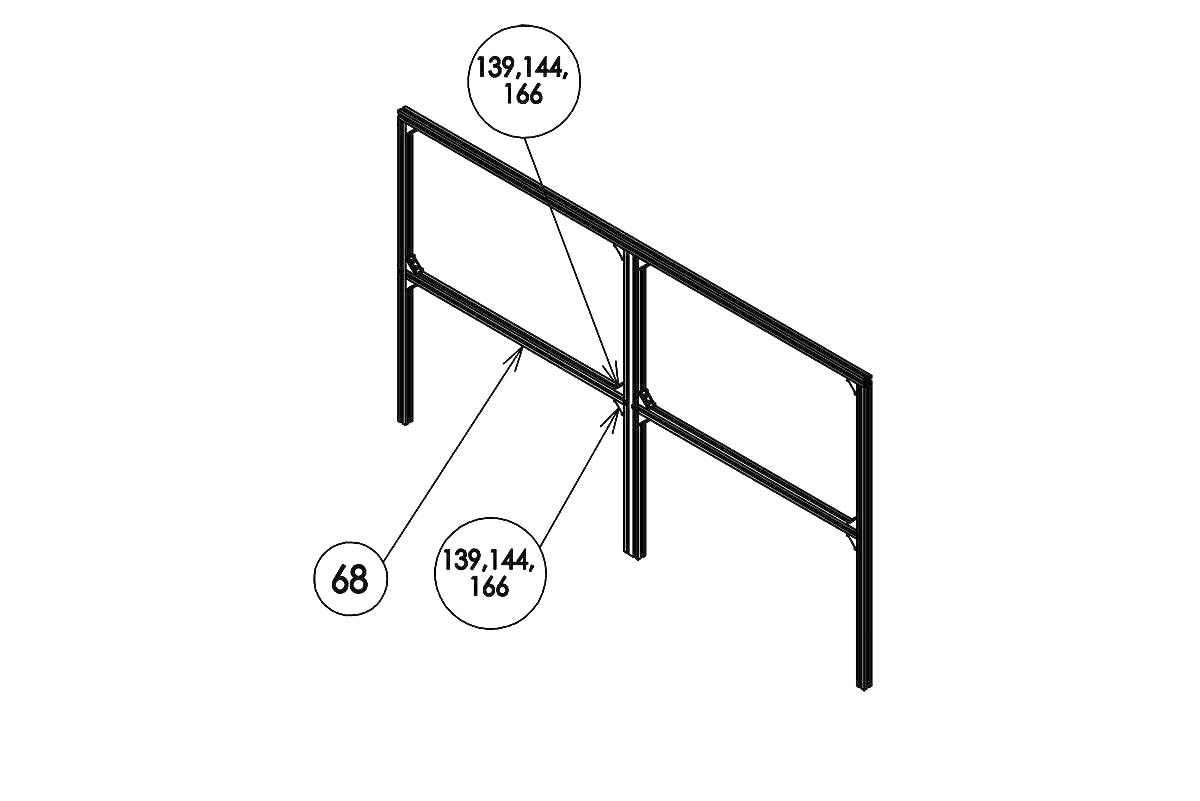

06

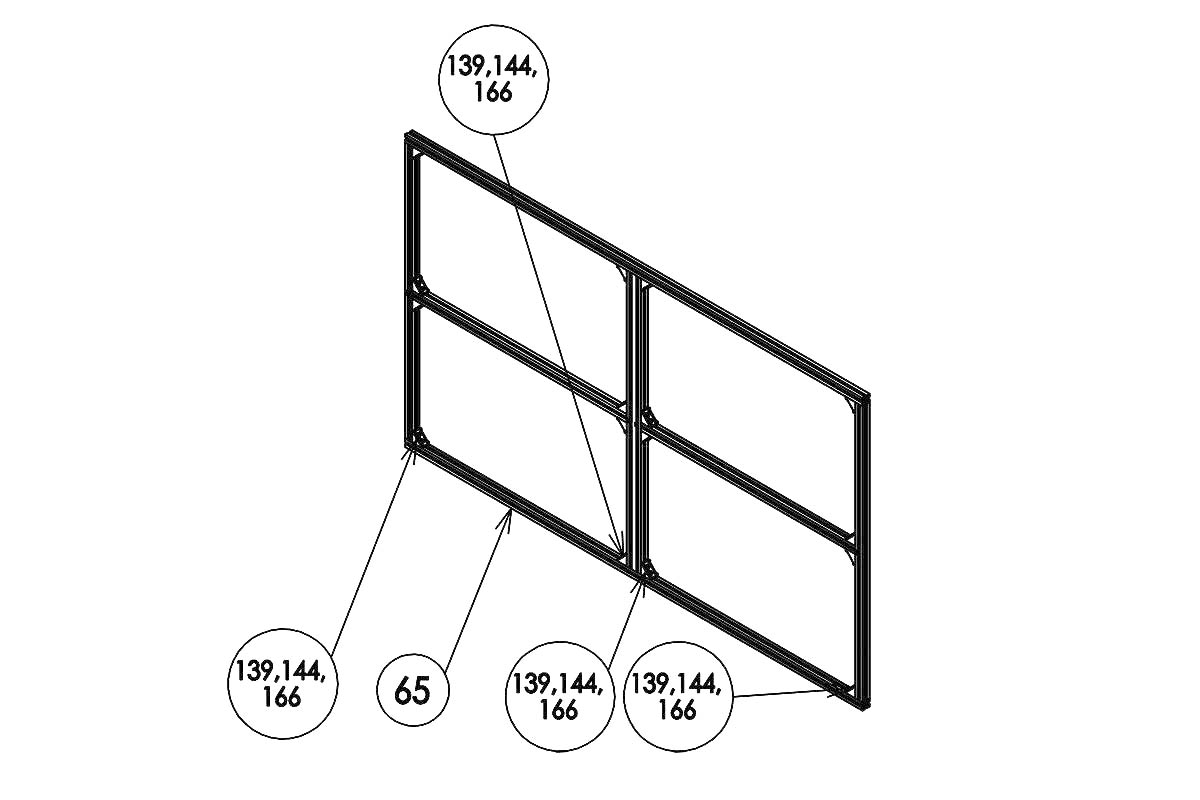

07
08

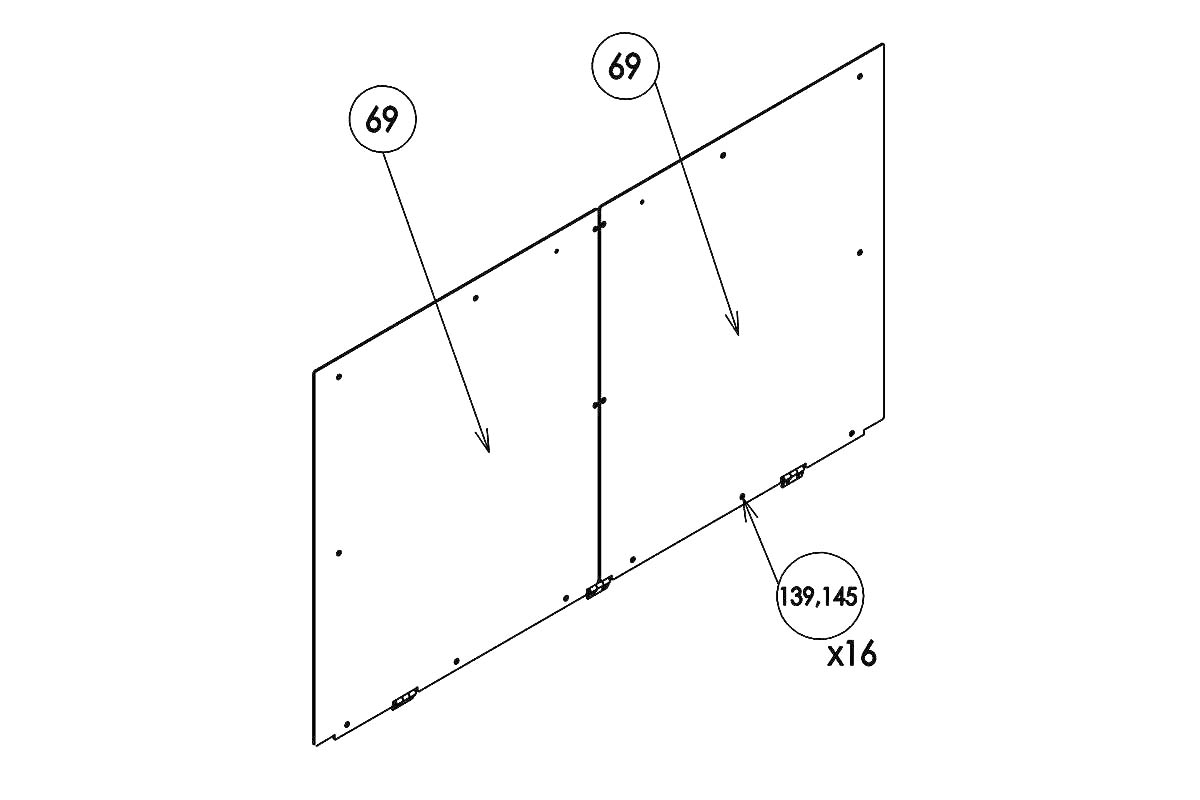

09

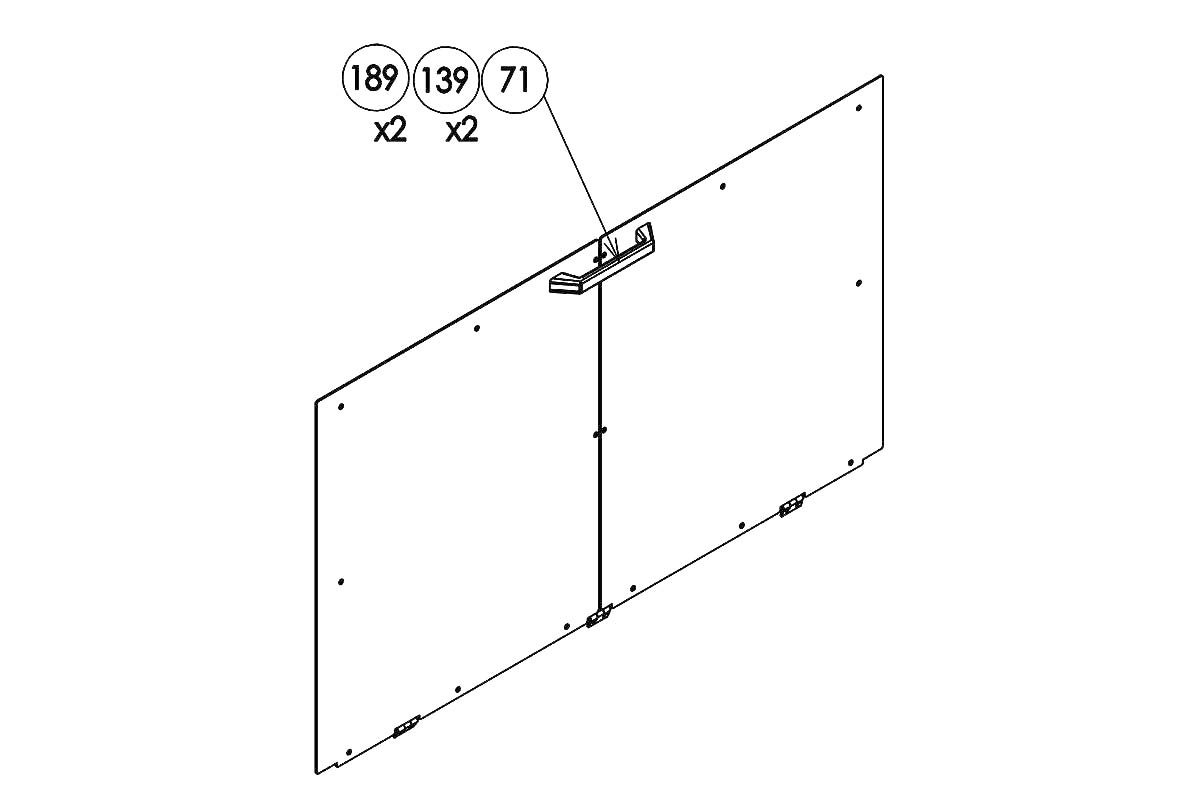

10
11

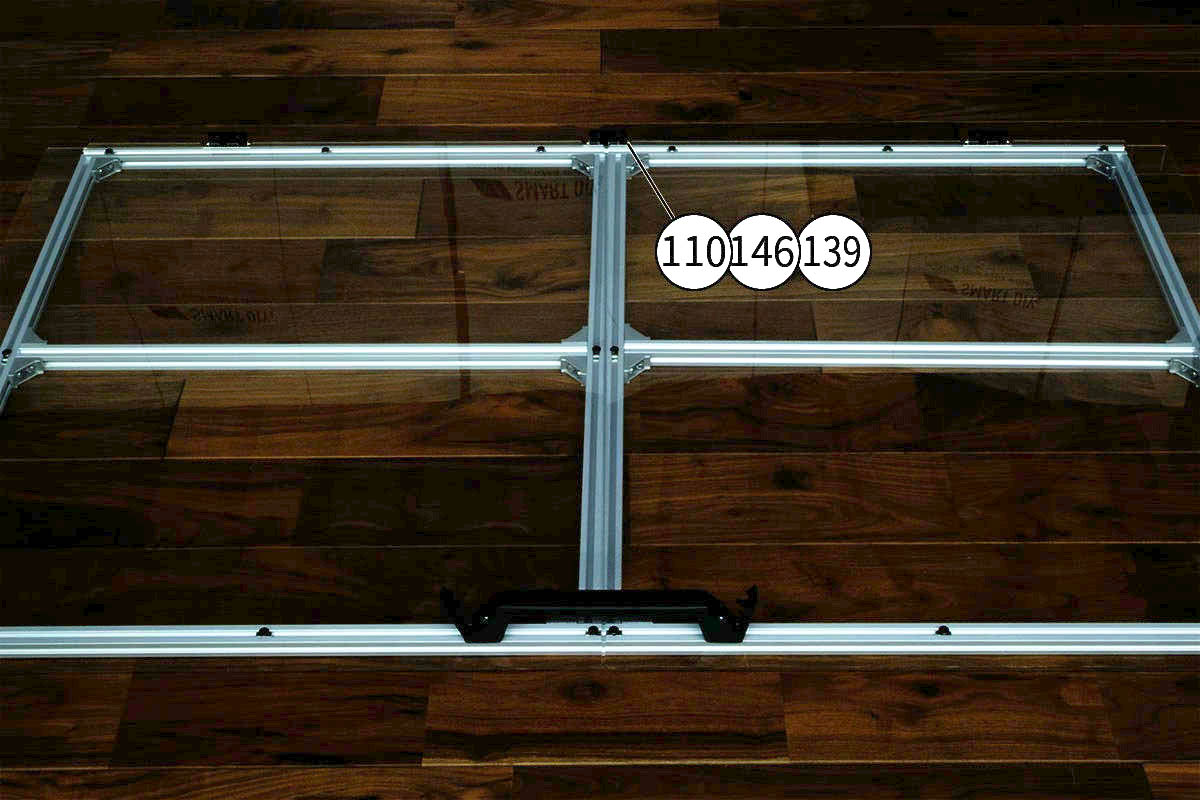

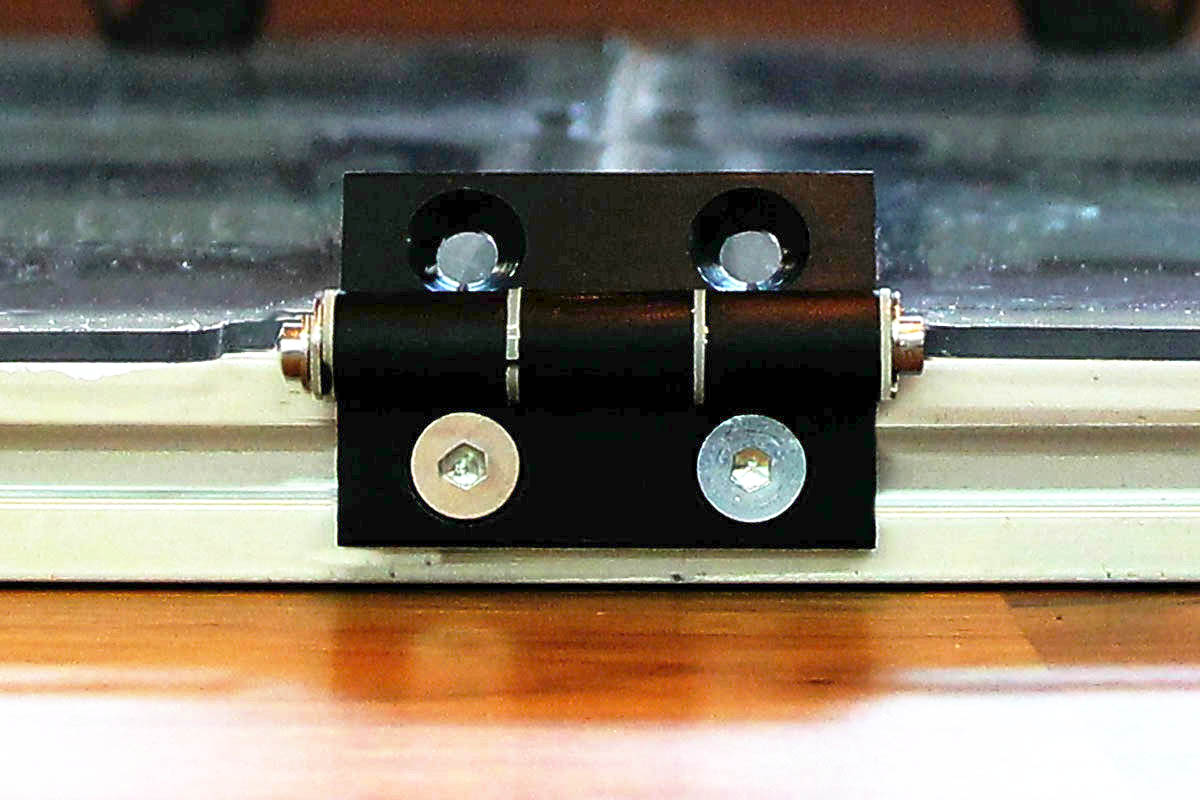

組み立てたTop coverに[110]蝶番3pcsを[146]M5x8六角穴付皿ボルト6pcsと[139]M5後入ナット6pcsでTop panelの切りかけ部分に取り付けます。
12
写真の向きで取り付けます。
13

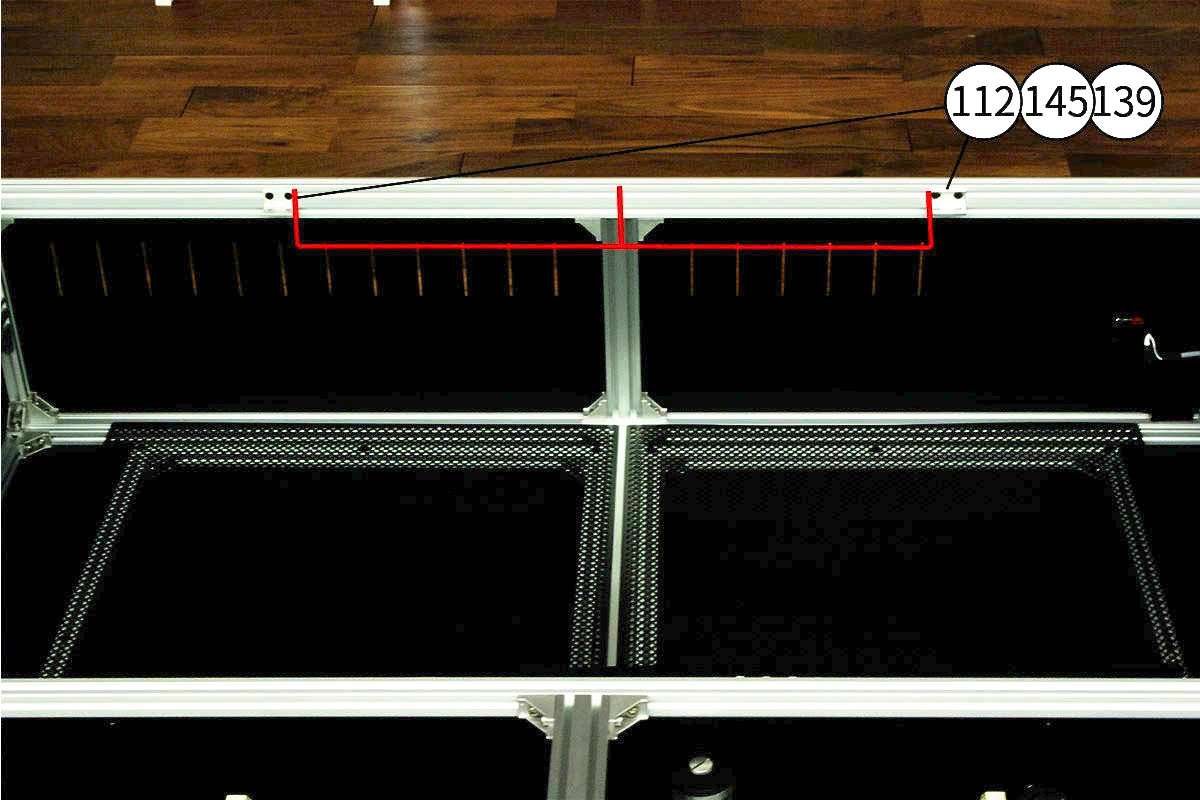

[112]薄型ブラケット2pcsを[145]M5x8低頭ボルト4pcsと[139]M5後入ナット4pcsで取り付けます。中心から400mmの位置に取り付けてください。
14

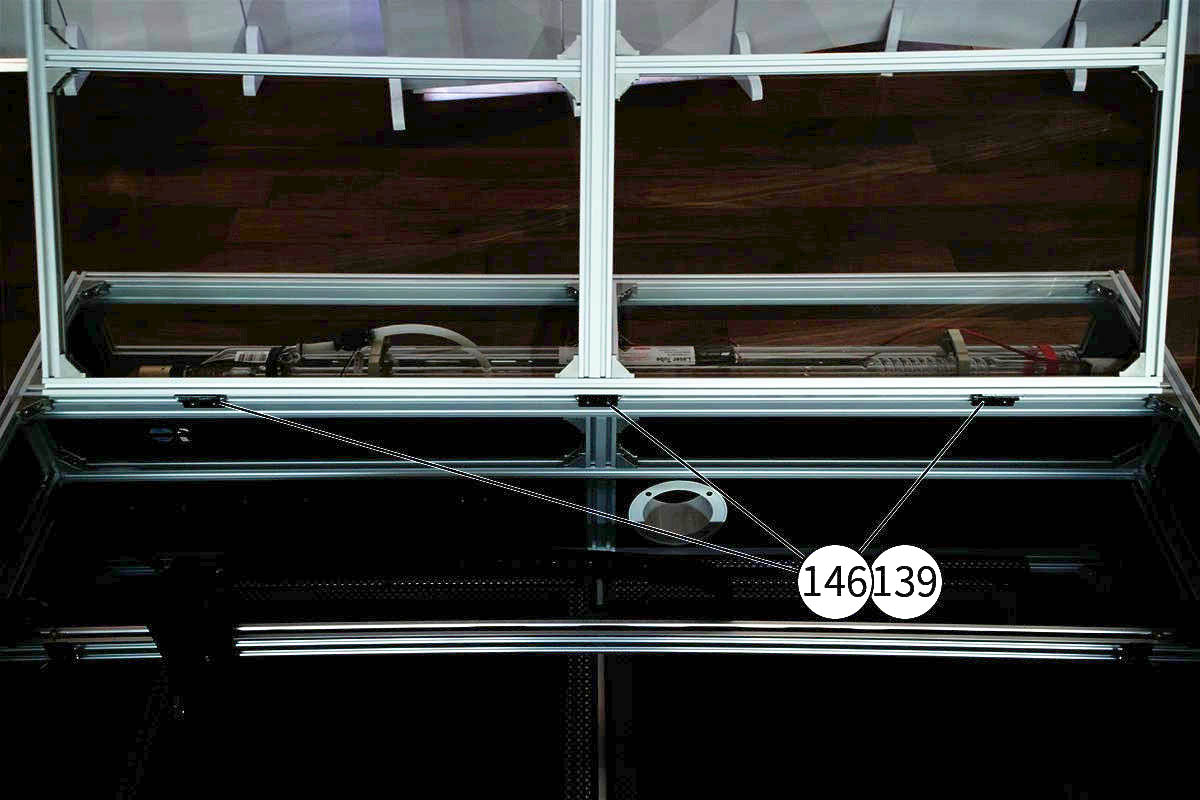

Top Coverに取り付けた蝶番を本体フレームに[146]M5x8六角穴付皿ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
15

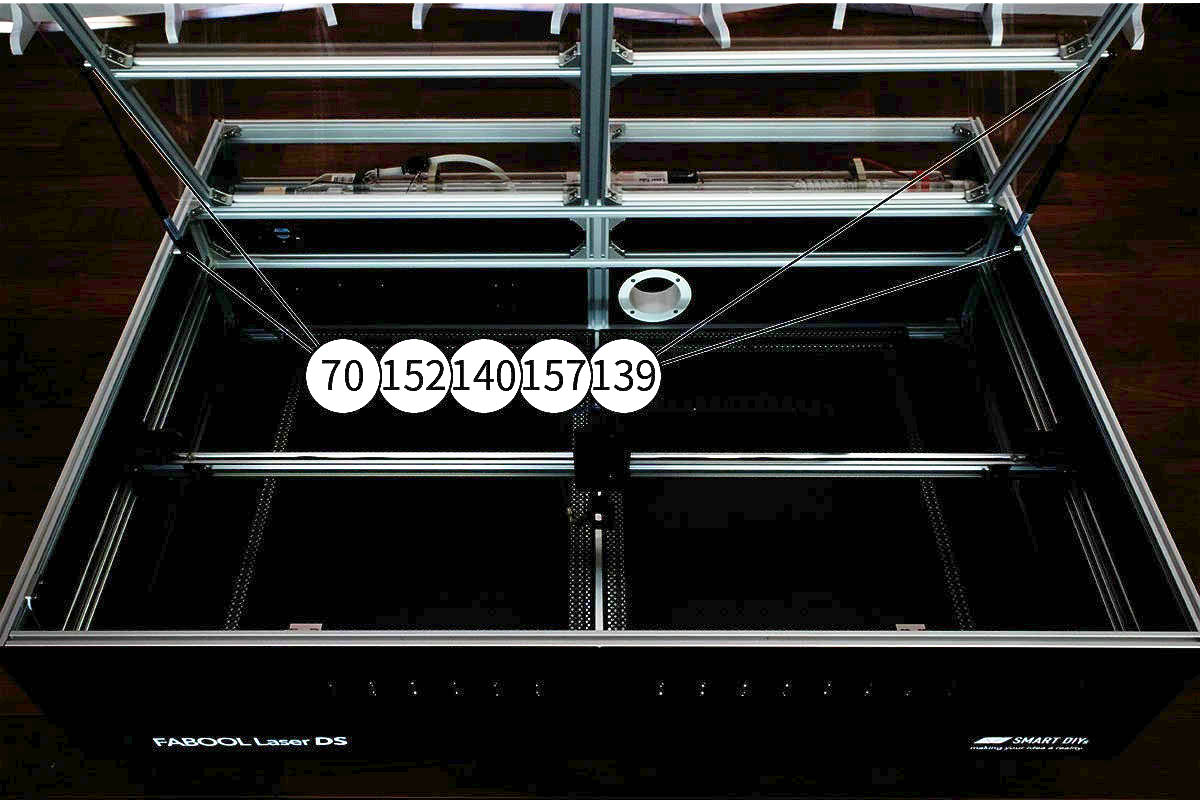

[70]ガススプリング2pcsを本体フレームTop coverの間に取ります。
取り付けには[152]M5x30低頭ボルト4pcsと[140]M5ワッシャー12pcsと[157]12mmスペーサー4pcsと[139]M5後入ナット4pcsを使用します。
取付詳細は工程No.15で説明してます。
16

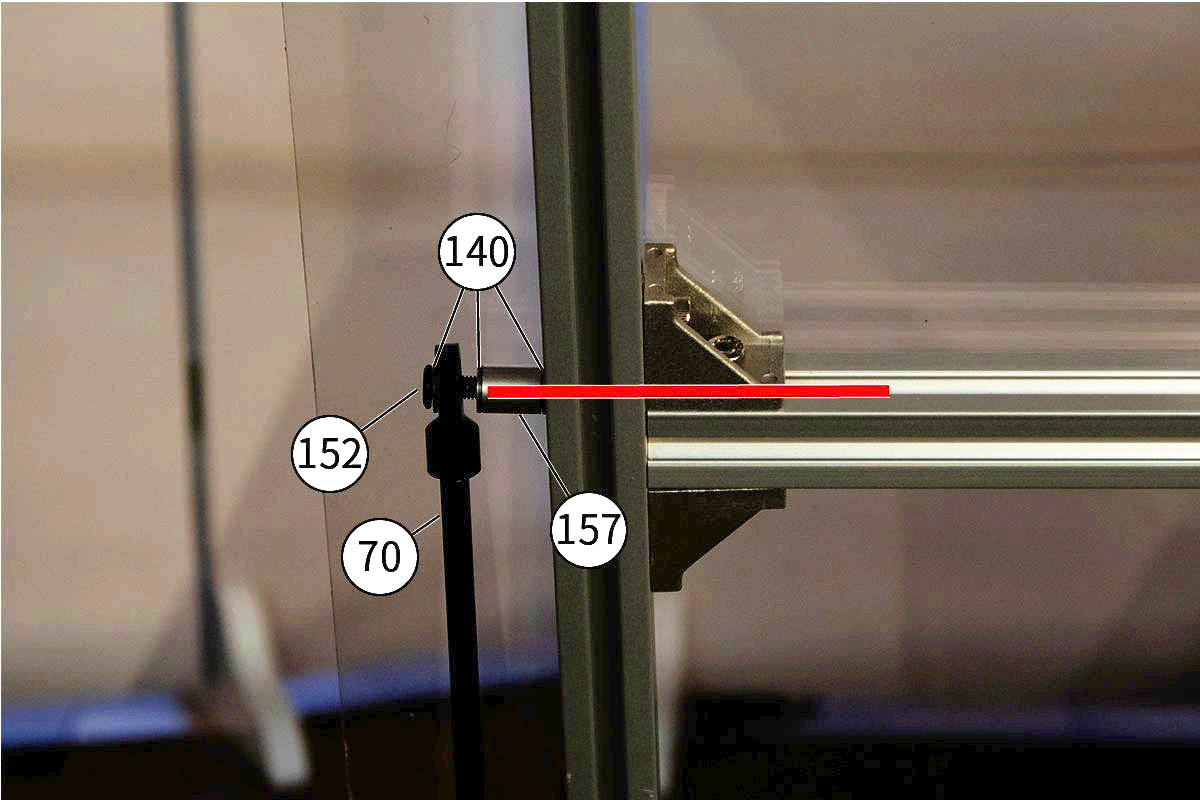

[152]M5x30低頭ボルト・[140]M5ワッシャー・[70]ガススプリング[140]M5ワッシャー[157]12mmスペーサー・[140]M5ワッシャー[139]M5後入ナットの順になります。
もう一方も同じ順番でと取り付けてください。

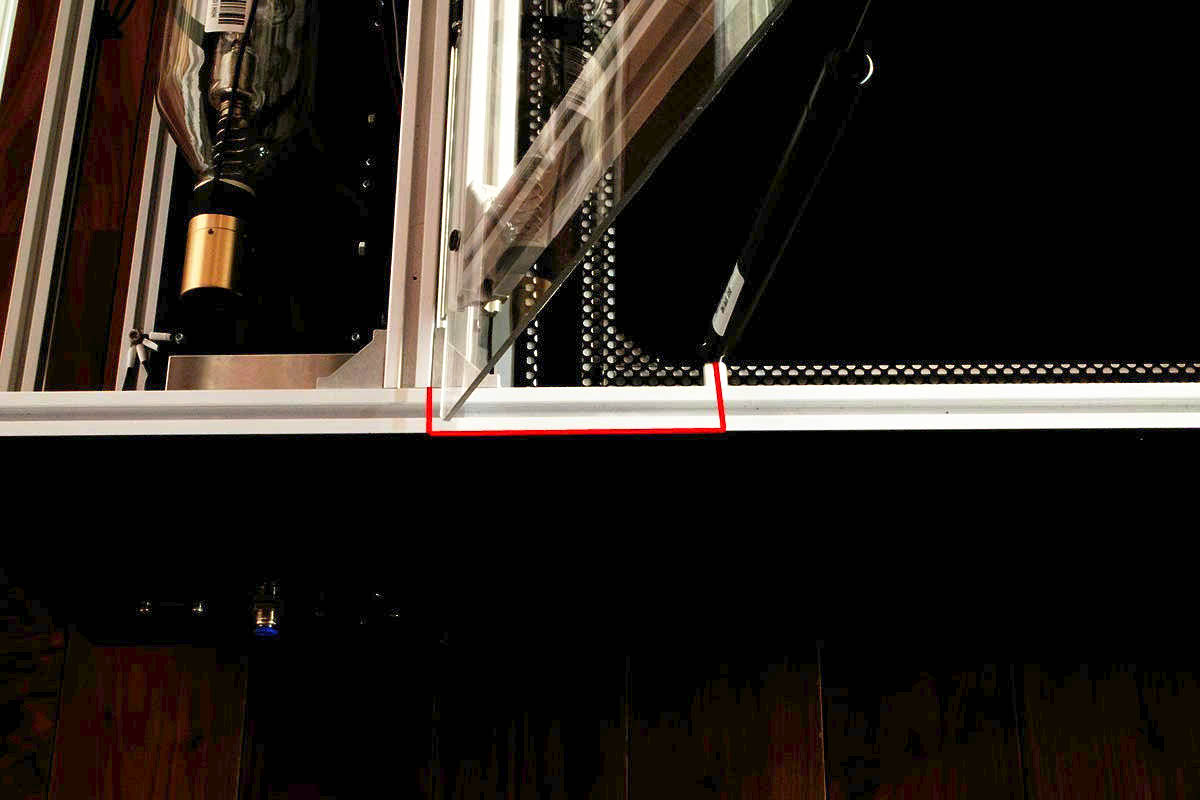

取付位置はTop coverのアルミフレーム20×20 610mmの赤いライン付近で固定してください。
17

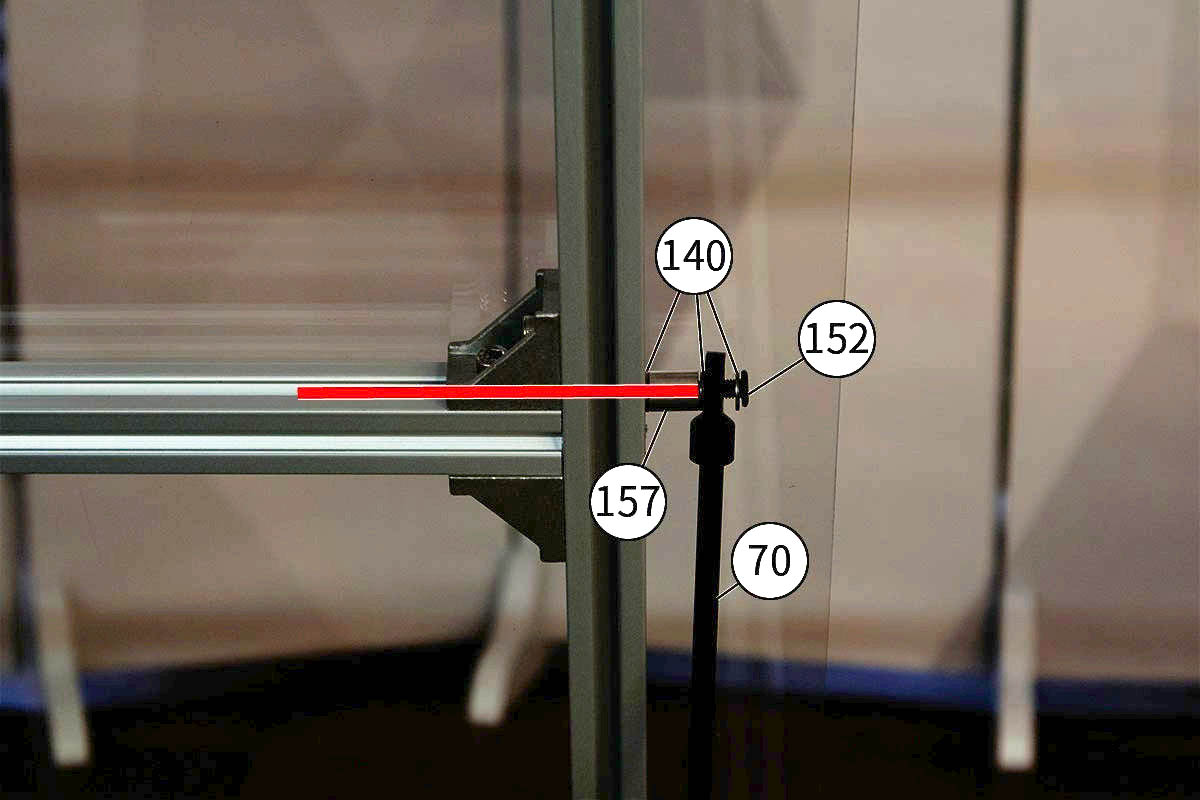

[152]M5x30低頭ボルト・[140]M5ワッシャー・[70]ガススプリング[140]M5ワッシャー[157]12mmスペーサー・[140]M5ワッシャー[139]M5後入ナットの順になります。
もう一方も同じ順番でと取り付けてください。
取付位置はTop coverのアルミフレーム20×20 610mmの赤いライン付近で固定してください。
18

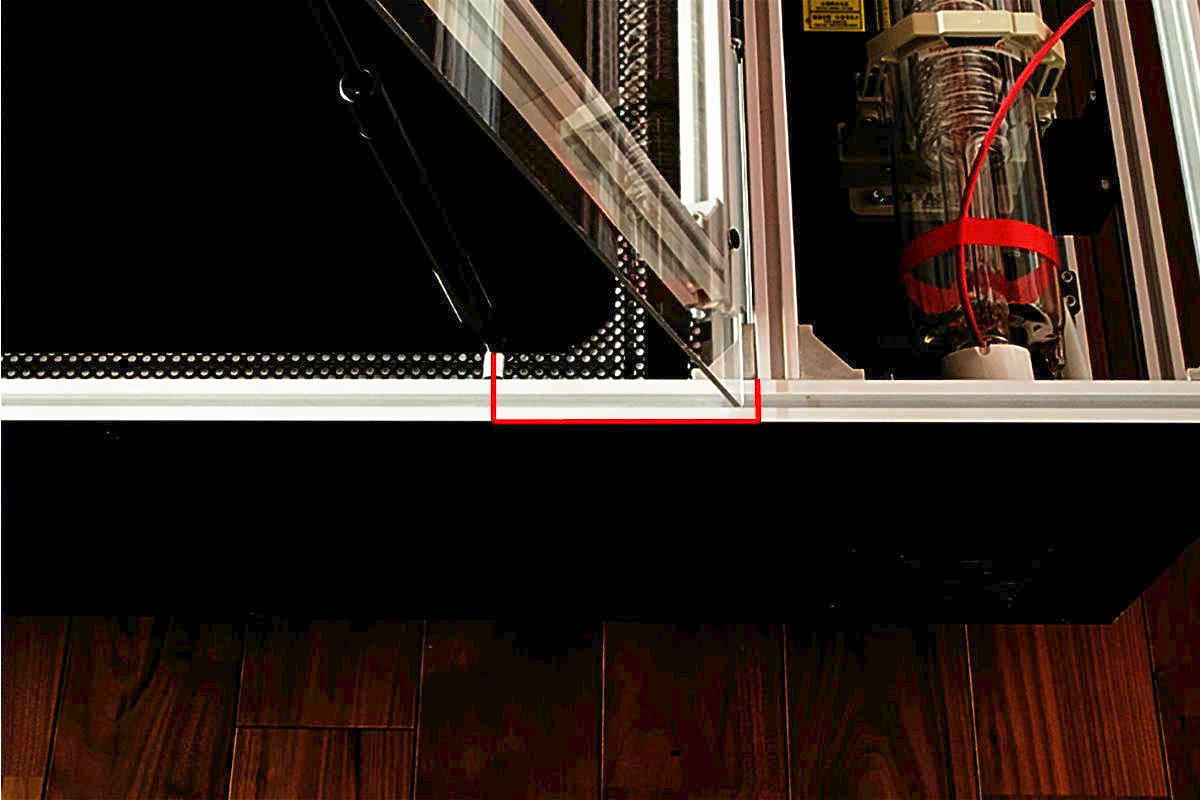

本体フレーム側の固定位置は[110]蝶番を取り付けた本体フレームから115mmで固定して下さい。
19
本体フレーム側の固定位置は[110]蝶番を取り付けた本体フレームから115mmで固定して下さい。
20

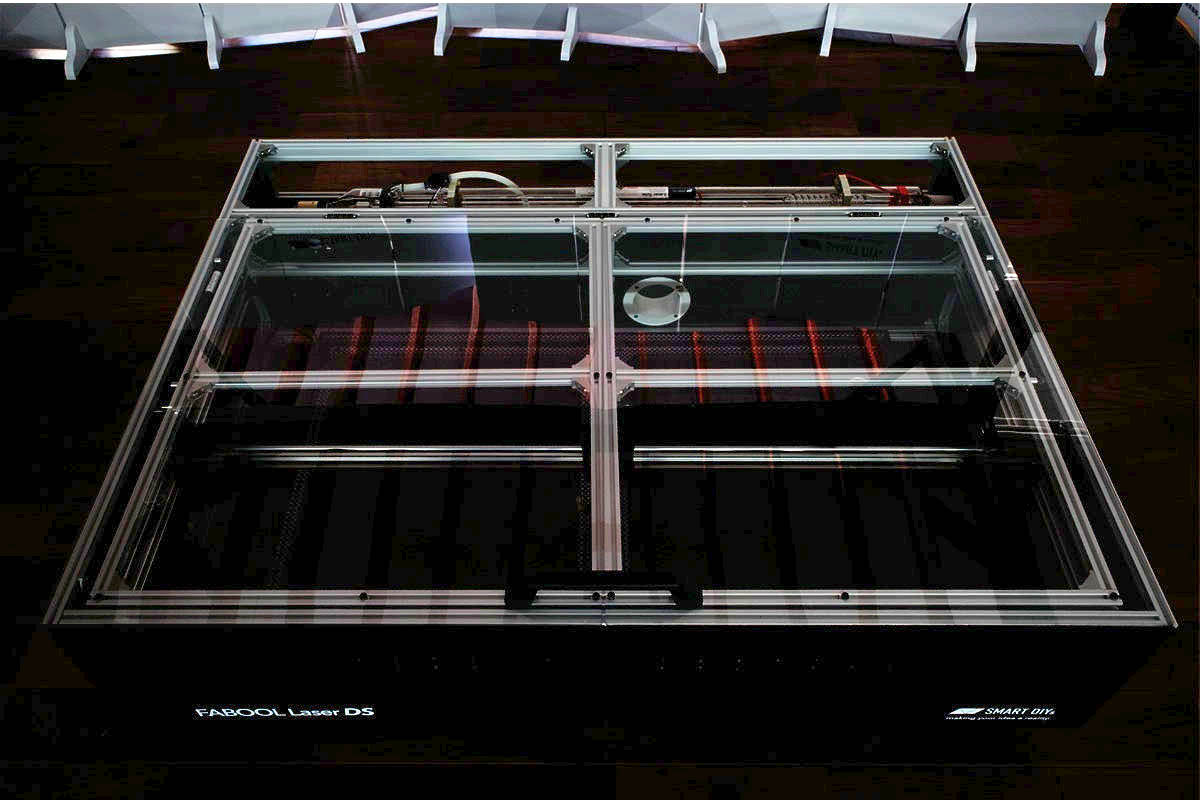

Top coverを閉めてください。
閉まらない場合は、Top Cover側の固定位置を取手側にスライドさせて調整してください。
21

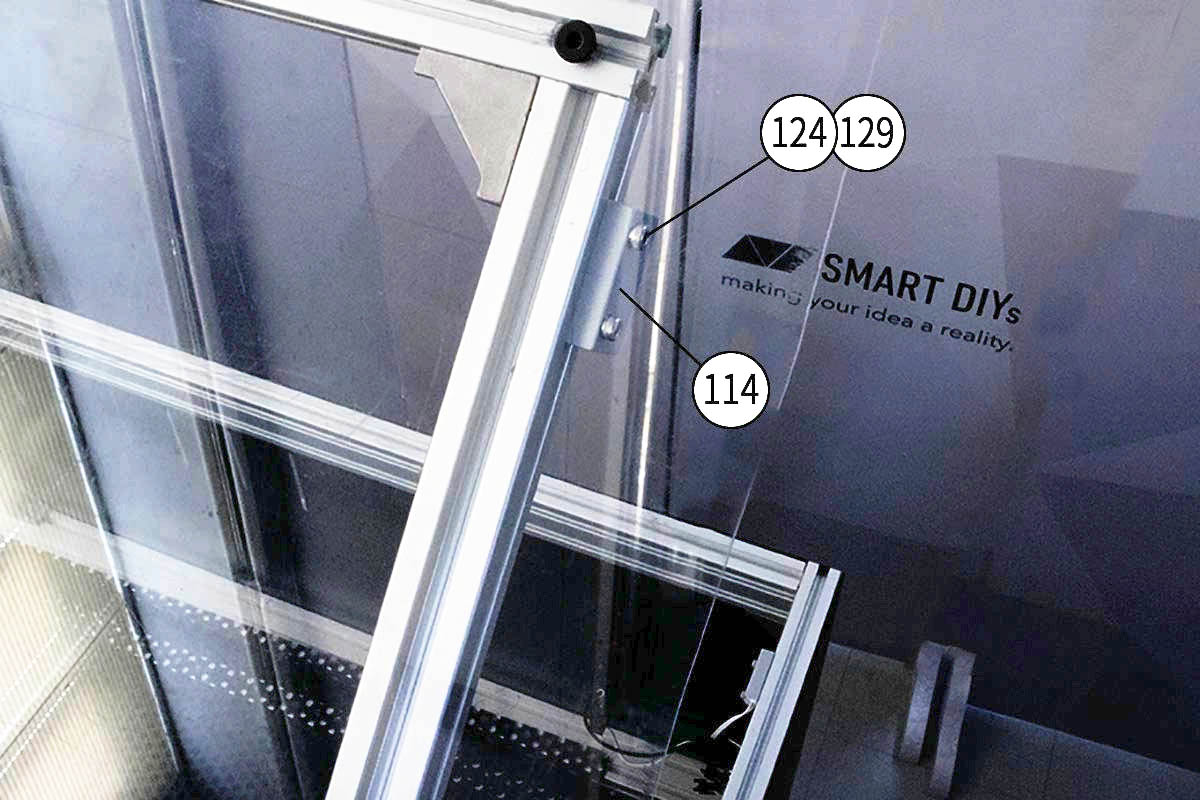

[114]マグネットを[129]M3x12六角穴付ボルト2pcsと[124]M3後入ナット2pcsでtop coverの左側面フレームに取り付けます。工程No.21にて微調整がありますので仮止めにします。
22

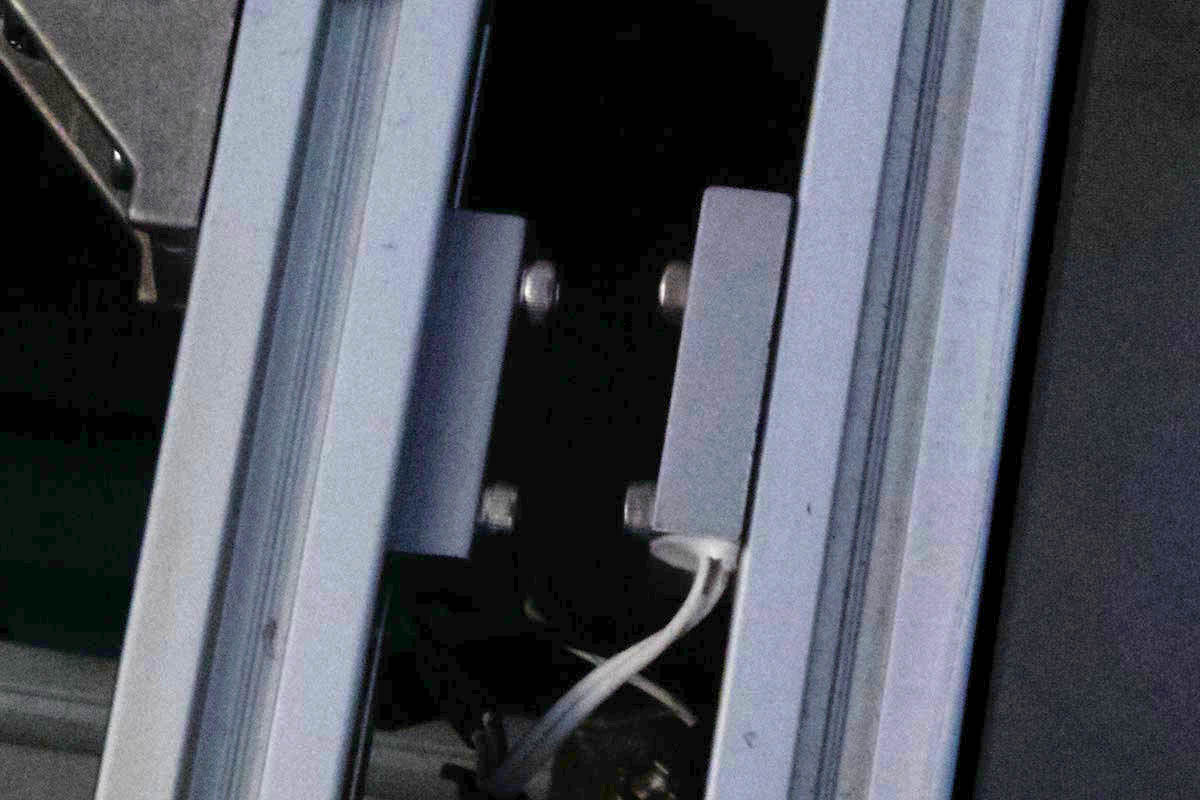

top coverを閉めてY2-limitケーブルを取り付けるときに同時に取り付けたマグネットスイッチに一番近くなるように取り付けます。
