Inner_left 機器取付

Inner_left 機器取付

以下の部品を用いて、Inner_left 機器取付を行います。

部品表

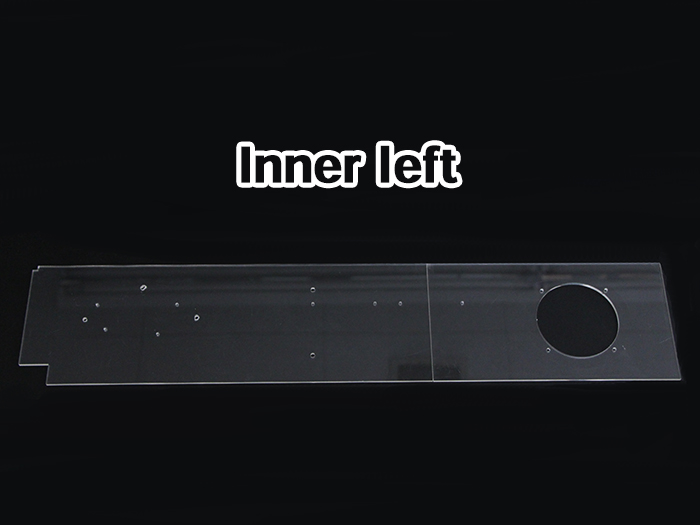

inner-left-acrylic

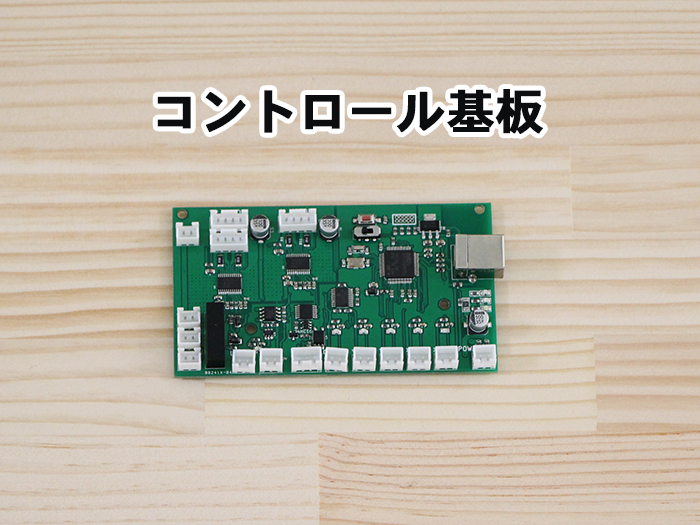

コントロール基板
スイッチング電源

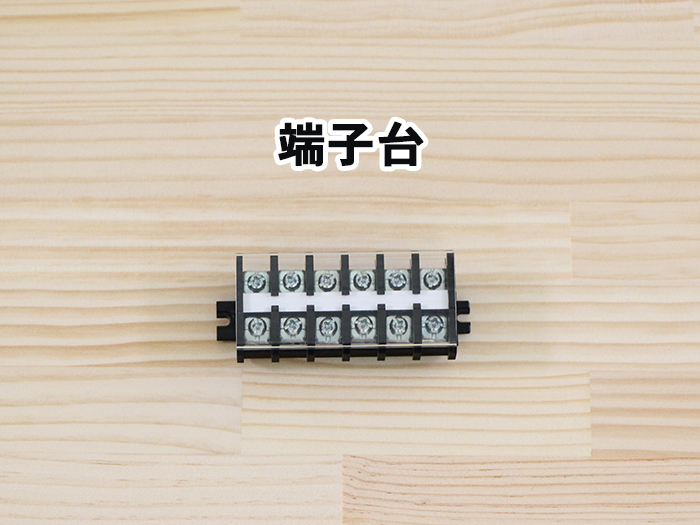

端子台
座付ソケット

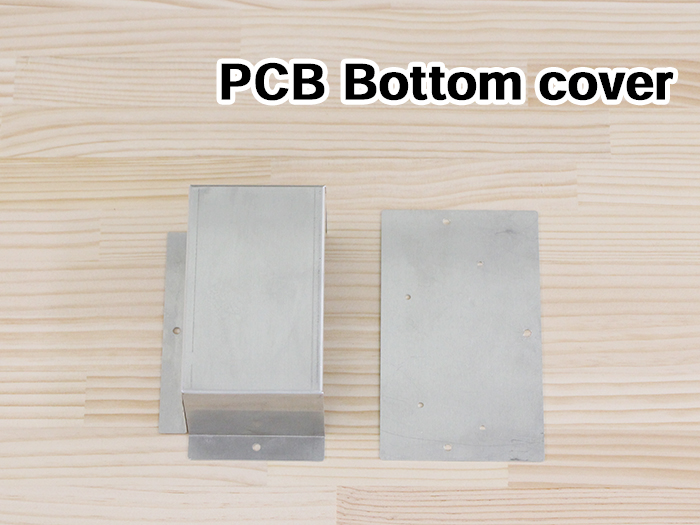

PCB-Bottom-cover

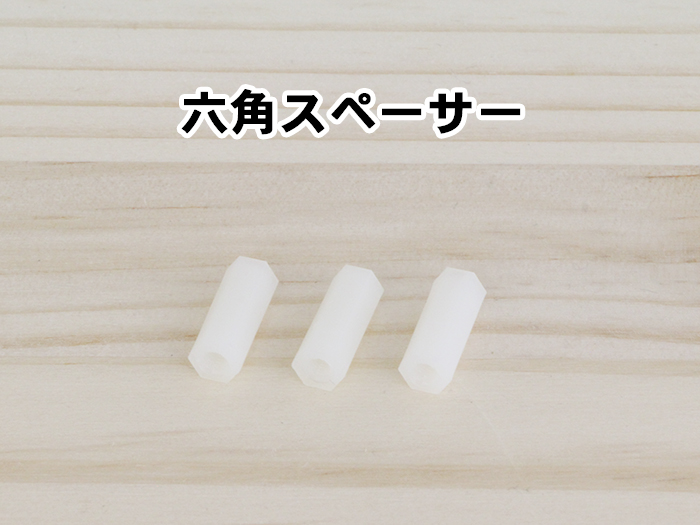

六角スペーサー

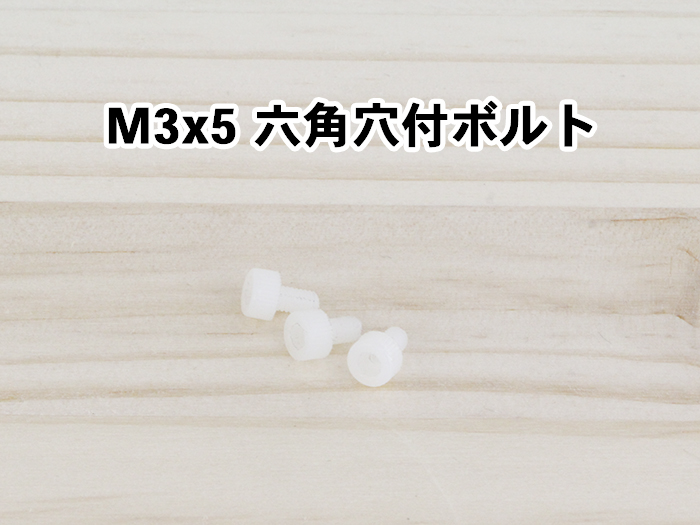

M3x5六角穴付ボルト
M3x6六角穴付ボルト





M4x12六角穴付皿ボルト

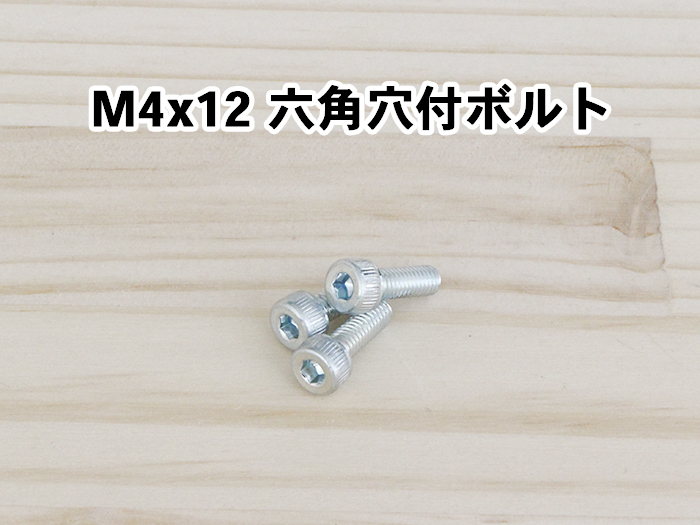

M4x12六角穴付ボルト
M4ナット



番号座付ソケット1 番号PCB Bottom cover1 番号六角スペーサー4 番号M3x5 六角穴付ボルト4ナイロン番号M3x8 六角穴付ボルト6 番号M4x12 六角穴付皿ボルト4 番号M4x12 六角穴付ボルト2 番号M4 ナット6

梱包No. 部品 数量 詳細
番号 Inner_left 1 アクリル
番号 コントロール基板 1
番号 スイッチング電源 1
番号 端子台 1



Inner_left 機器取り付け

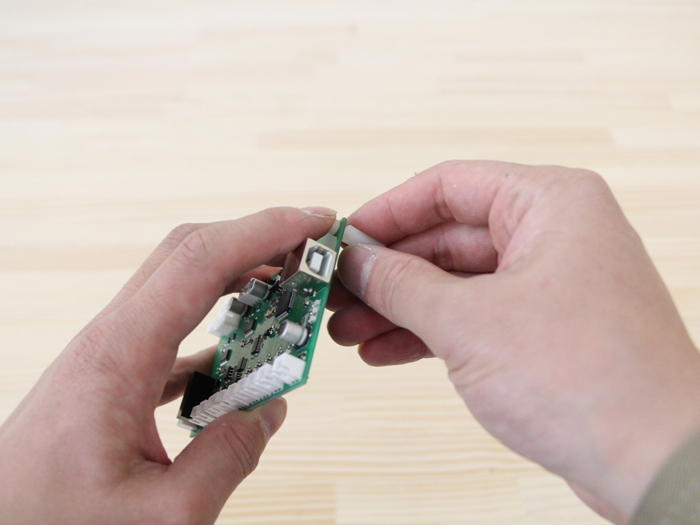

コントロール基板にM3x5 六角穴付ボルトと六角スペーサーを取り付けます。
コントロール基板横面

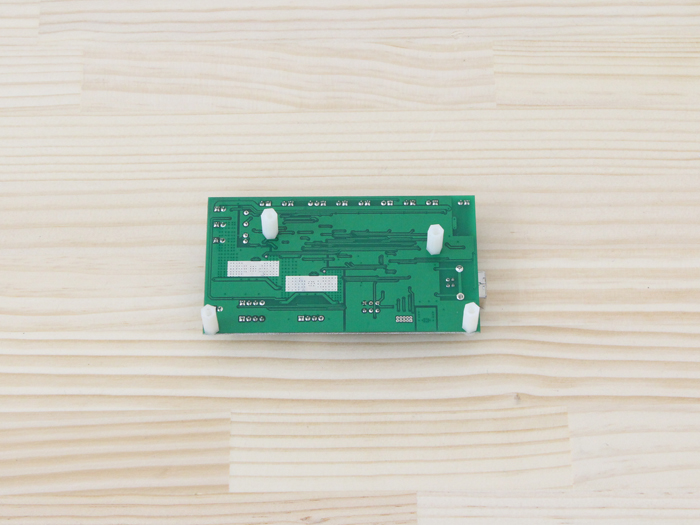

コントロール基板裏面

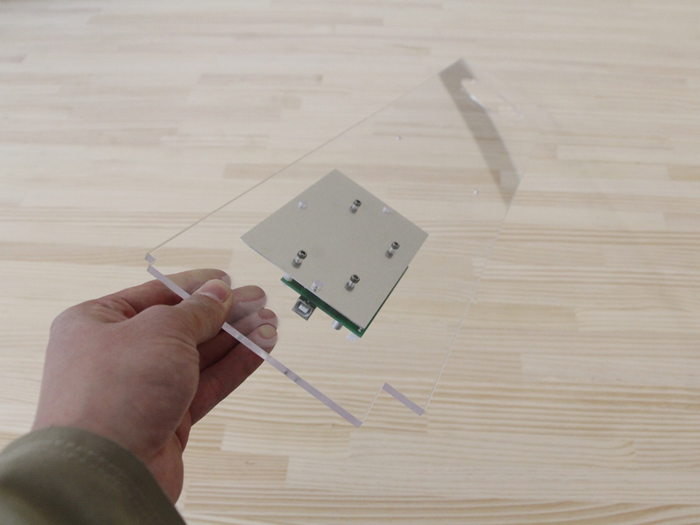

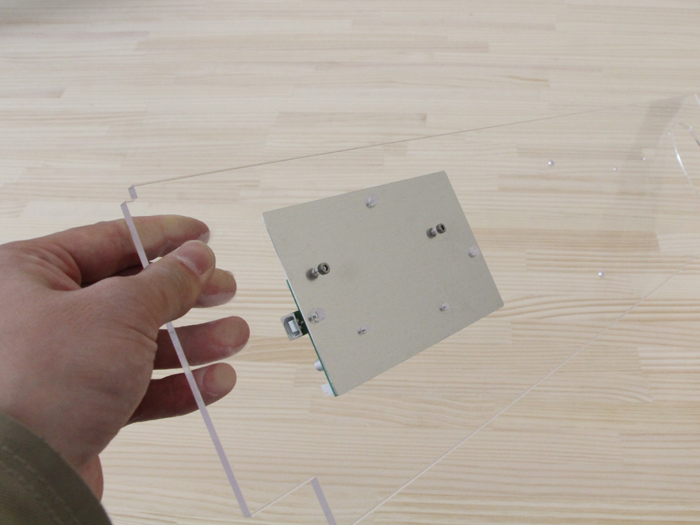

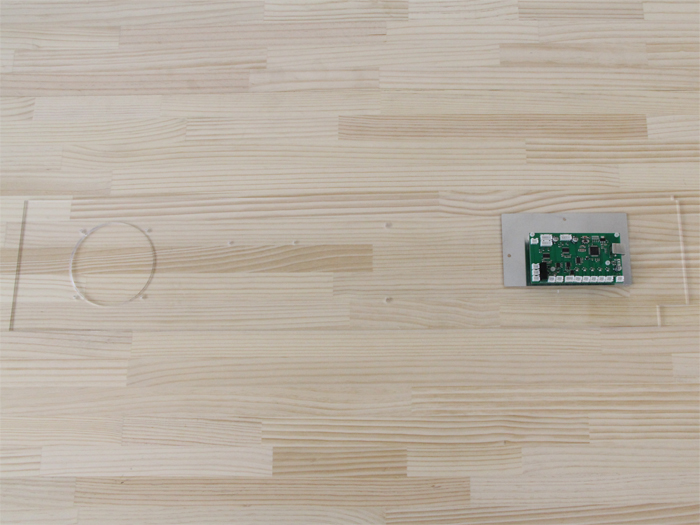

写真を参考にInner_leftにPCB Bottom cover、コントロール基板を取り付けます。

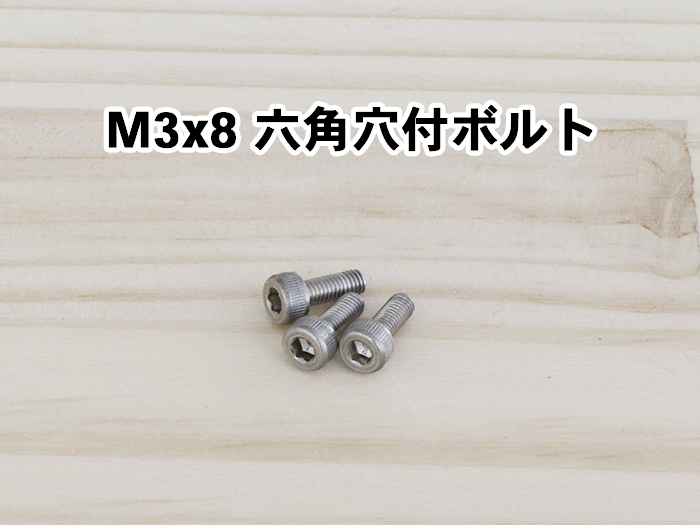

M3x8 六角穴付ボルトで取り付けます。
Inner_left表面

コントロール基板ネジ2点
4点取り付けます。
コントロール基板ネジ4点

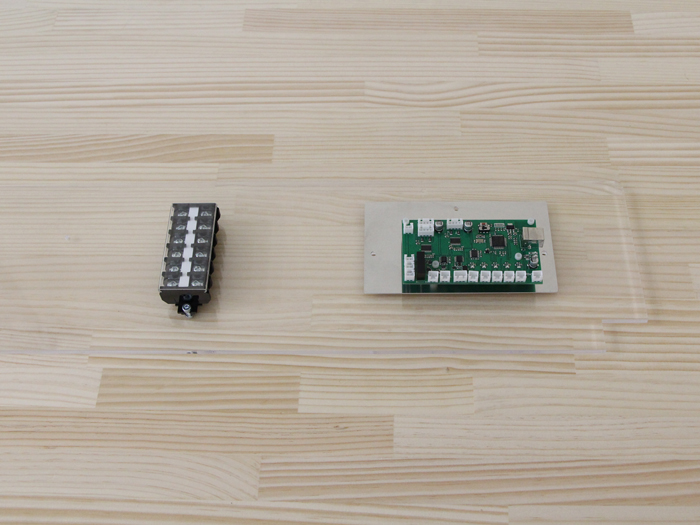

写真を参考に端子台を取り付けます。M4x12 六角穴付ボルトとM4 ナットを使用します。
Inner_left表面端子台

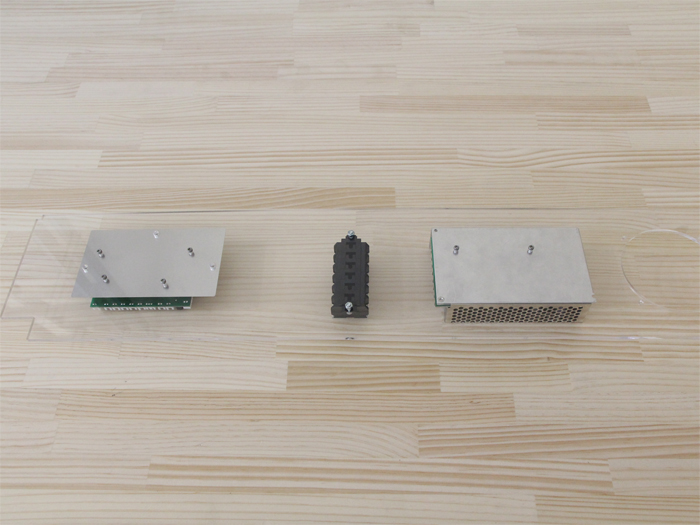

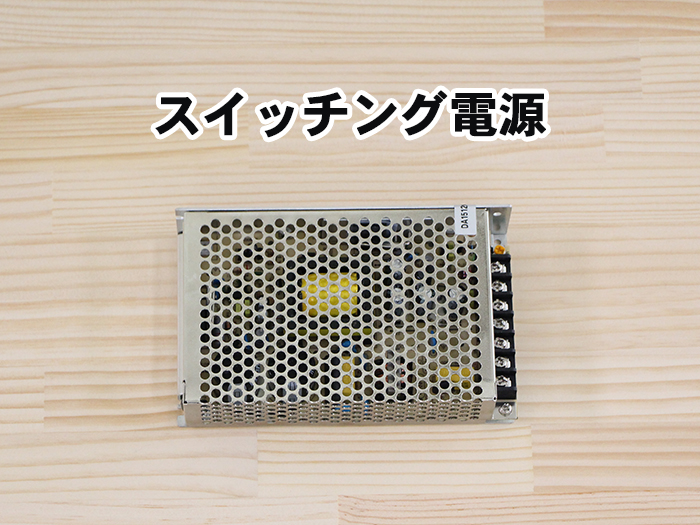

スイッチング電源を取り付けます。M3x8 六角穴付ボルトを使用します。
Inner_left裏面スイッチング電源

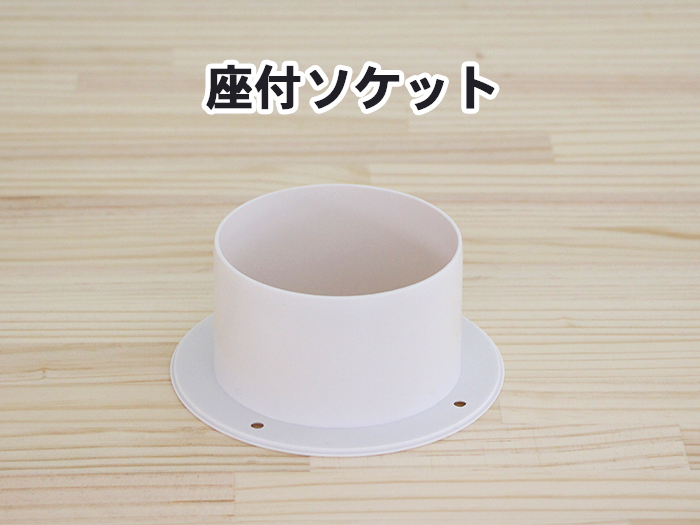

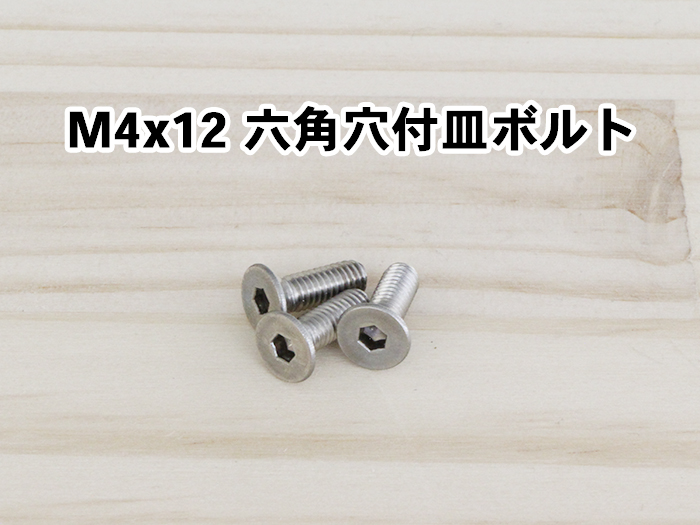

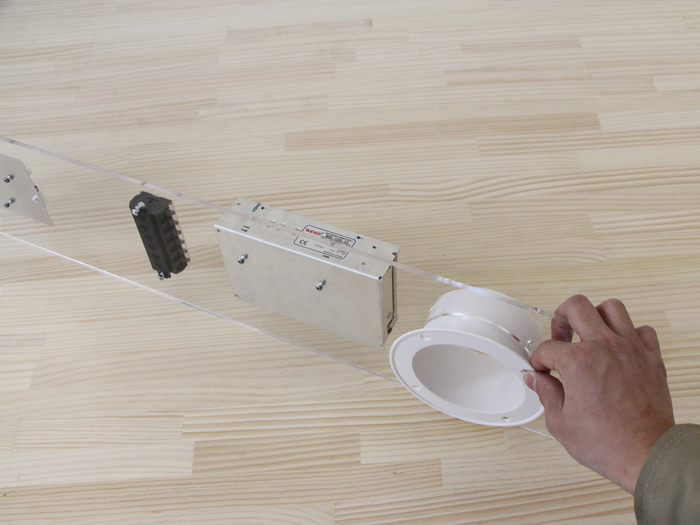

座付ソケットを取り付けます。M4x12 六角穴付皿ボルトとM4 ナットを使用します。挿入する方向に注意してください。
座付ソケット挿入法方向

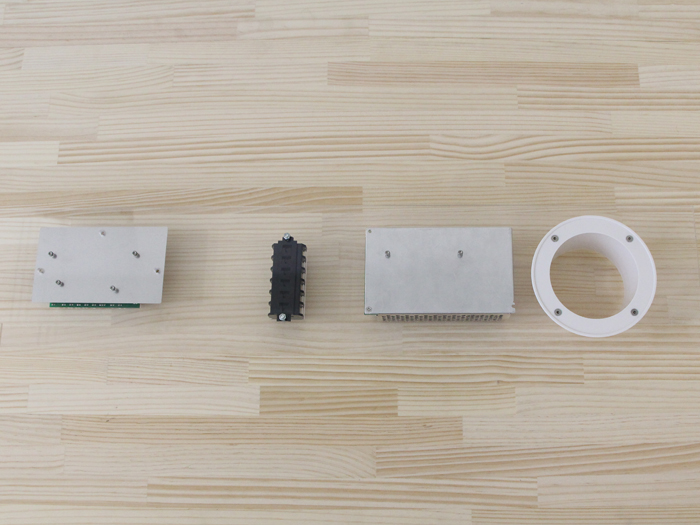

Inner_left部品配置
以上で、本工程は完了です。
