Bottom 取付

Bottom 取付

以下の部品を用いて、 Bottomを組み立てます。

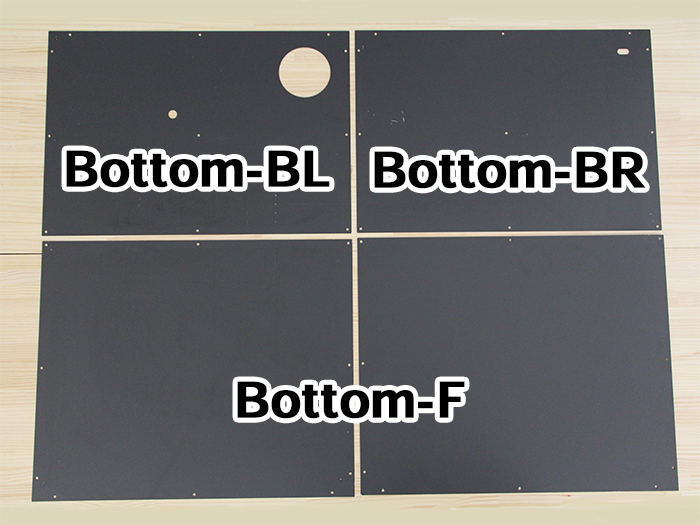

部品表



梱包No.	部品	数量	詳細
番号	FLD-Bottom-BL	1	板金
番号	FLD-Bottom-BR	1	板金
番号	FLD-Bottom-F	2	板金

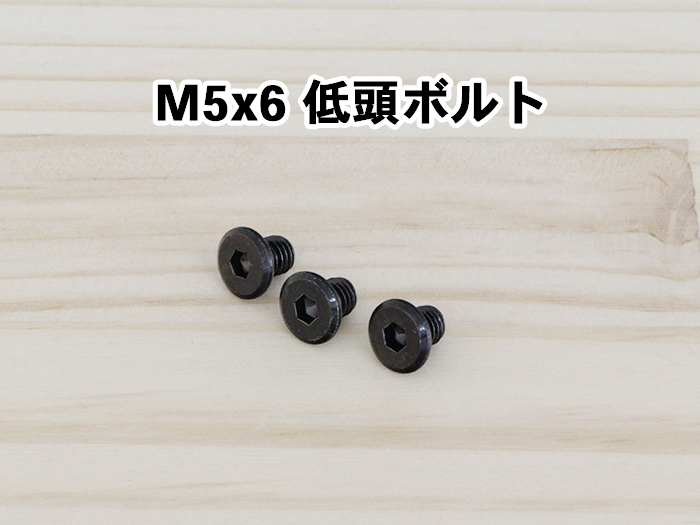

番号	M5x6 低頭ボルト	42	黒



Bottom 取付

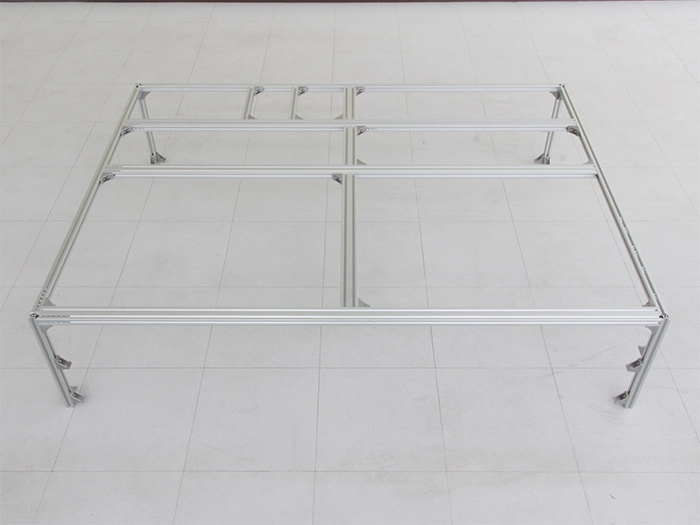

写真を参考に本体を逆さにする。

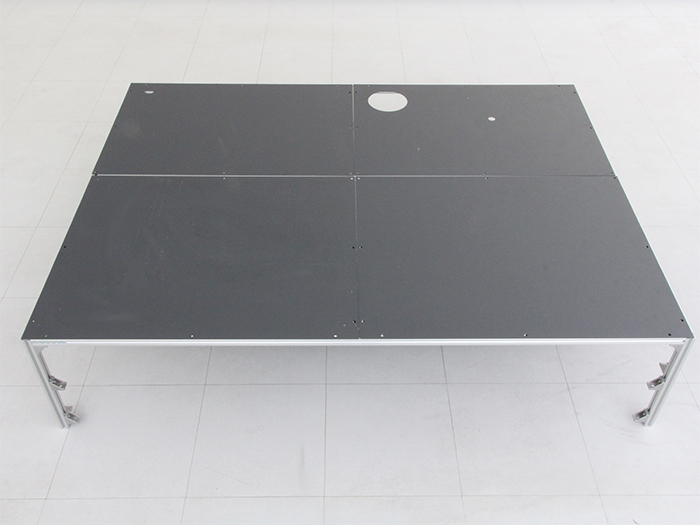

Bottom-BL、Bottom-BR、Bottom-Fを写真を参考に置きながら、
予め入れて置いたM5 Tナットを固定穴に合わせておく。

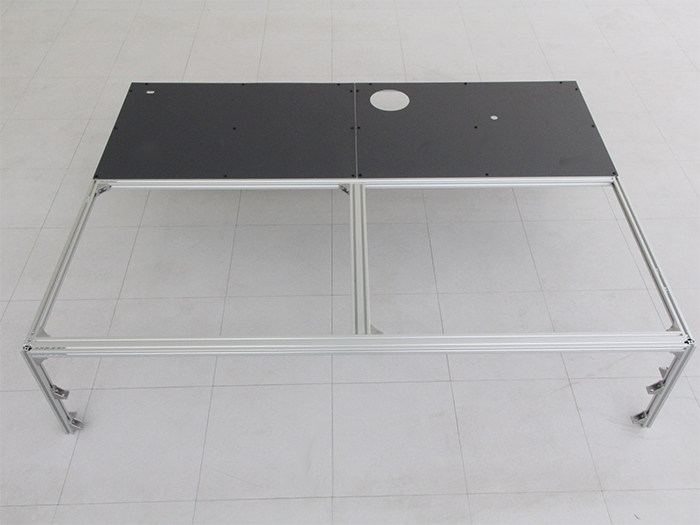

M5x6 低頭ボルトを使用してBottom-BLとBottom-BRを取り付ける

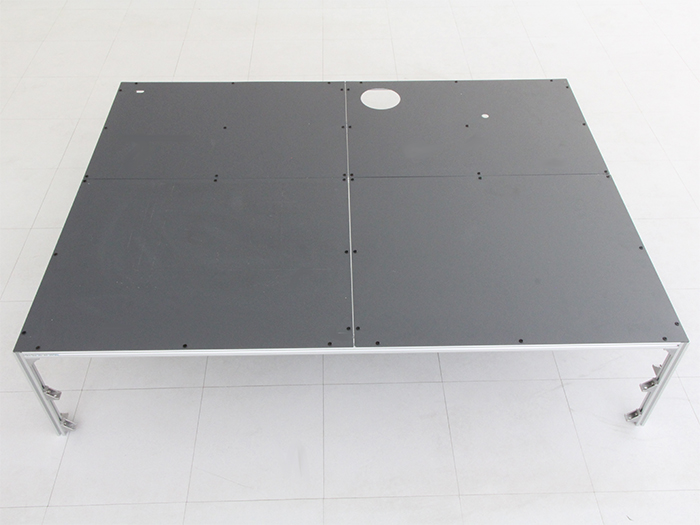

M5x6 低頭ボルトを使用してBottom-Fを取り付ける

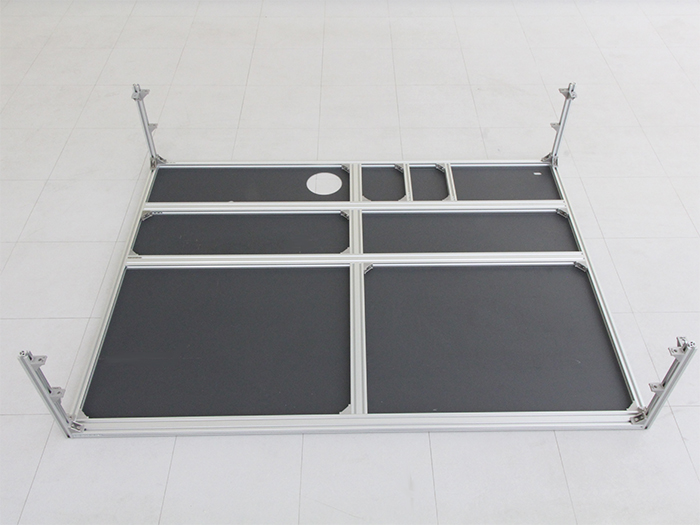

本体を逆さにして元の通りにする。
※「DSレーザー加工機用作業台」をご購入の方は

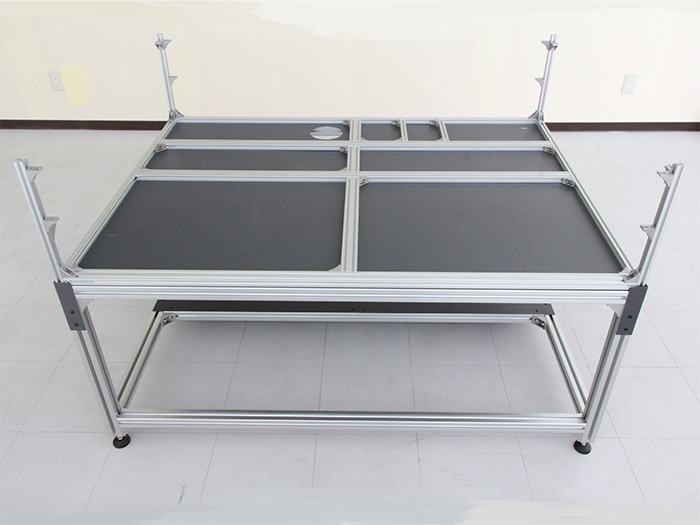

「DSレーザー加工機用作業台」の上に載せる


以上で、本工程は完了です。
