以下の部品を用いて、ACライン 配線を行います。
部品表
| 梱包No. | 部品 | 数量 | 詳細 |
|---|---|---|---|

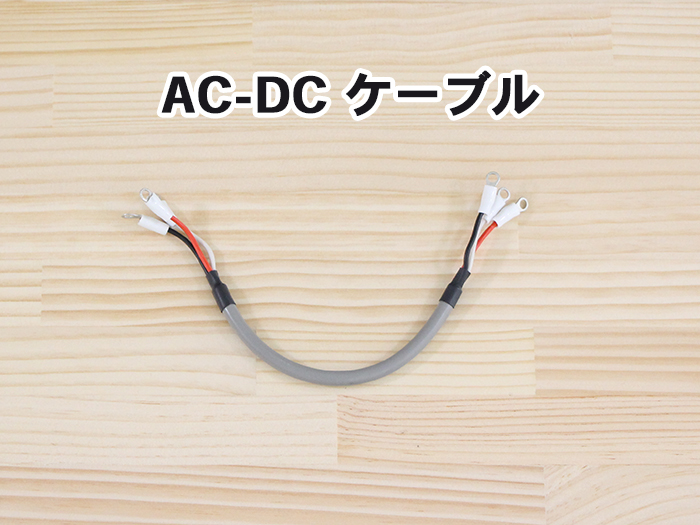

| 番号 | AC-DCケーブル | 1 | |

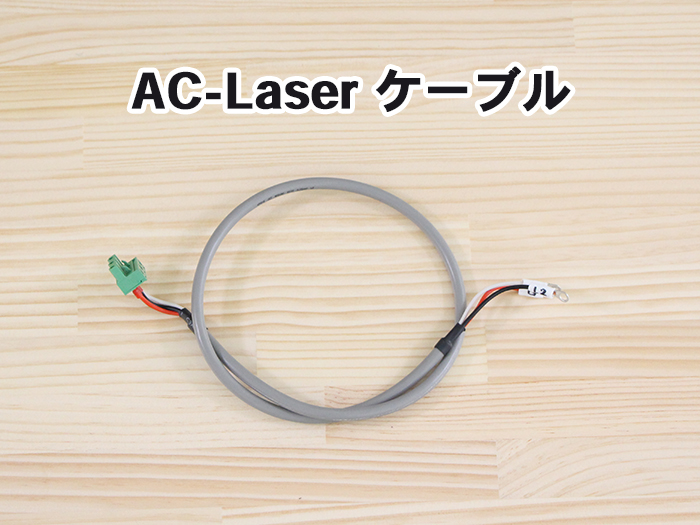

| 番号 | AC-Laserケーブル | 1 | |

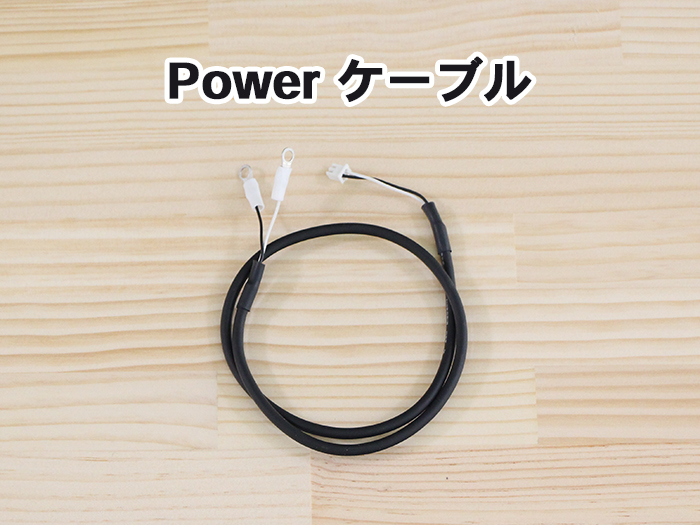

| 番号 | Powerケーブル | 1 | |

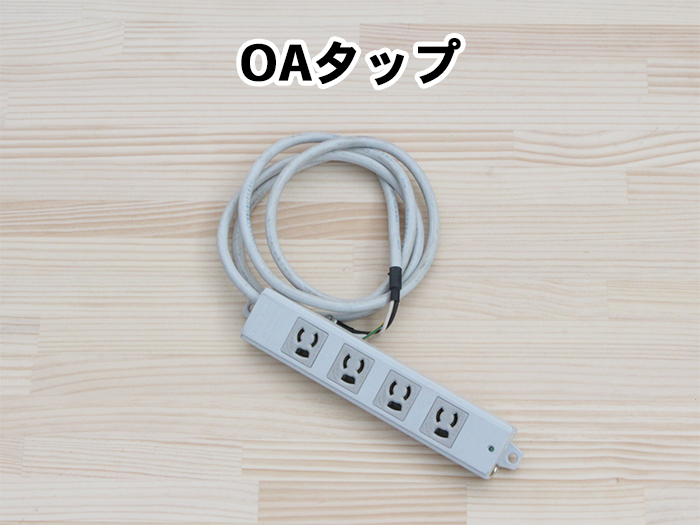

| 番号 | OAタップ | 1 | |

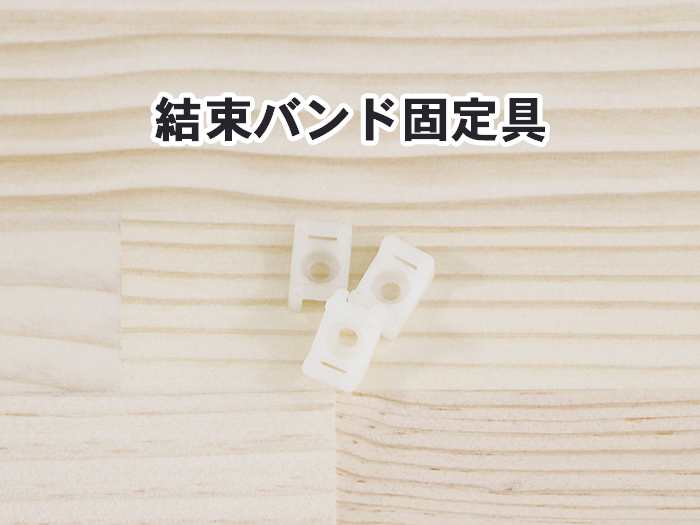

| 番号 | 結束バンド固定具 | 3 | |

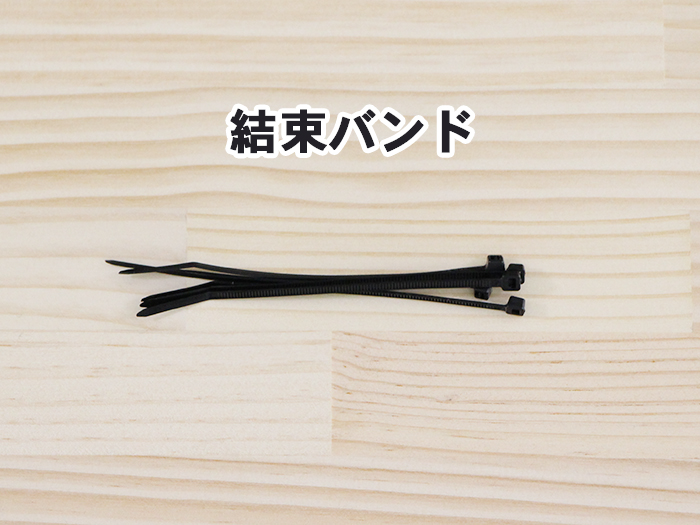

| 番号 | 結束バンド | 3 | |
| 番号 | M5 歯付座金 | 1 | |
| 番号 | M5ワッシャー | 1 | 旧JIS |
| 番号 | M5x8 六角穴付ボルト | 1 | |
| 番号 | M3x6 六角穴付ボルト | 3 | |
| 番号 | M5後入ナット | 1 | |

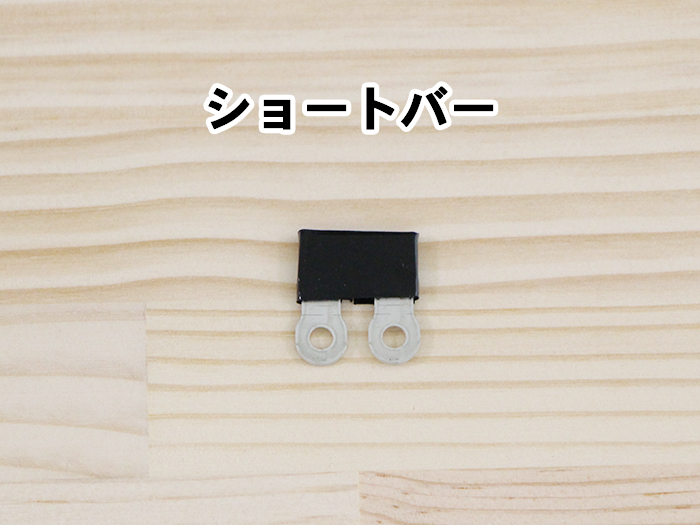

| 番号 | ショートバー | 2 |

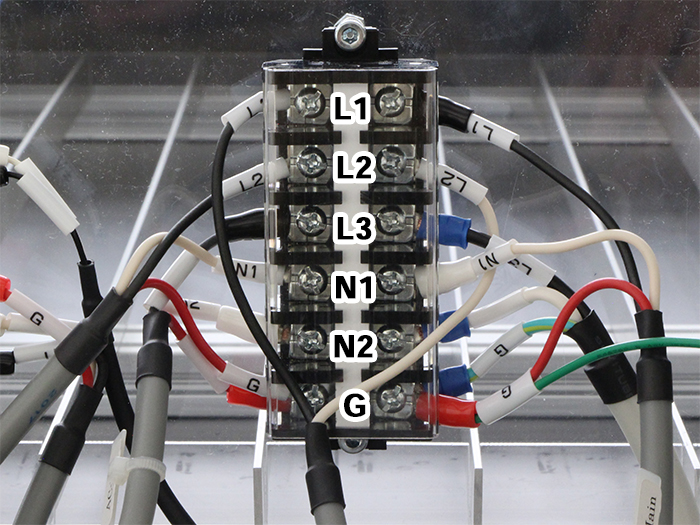

端子台 配線

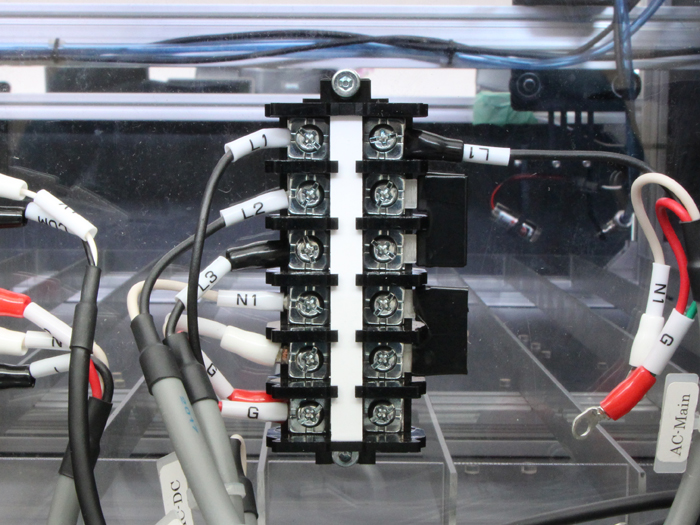

写真を参考に、Inner_left（アクリル）に取り付けられている端子台に配線をします。
ショートバーは以下の写真の通りに取り付けてください。
EMSケーブル、AC-DCケーブル、AC-Mainケーブル、AC-Laserケーブル、OAタップを使用します。
※ケーブルに取り付けてあるマークチューブの表示を確認しながら作業を行ってください。

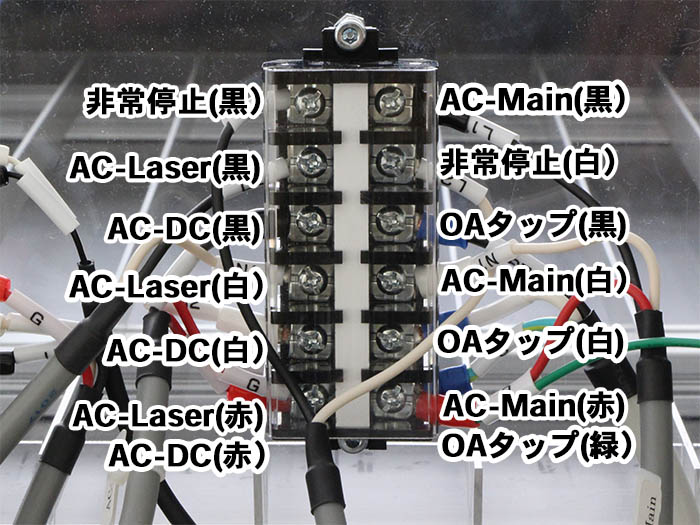

マークチューブに表示がない場合はこちらを確認しながら作業を行ってください。

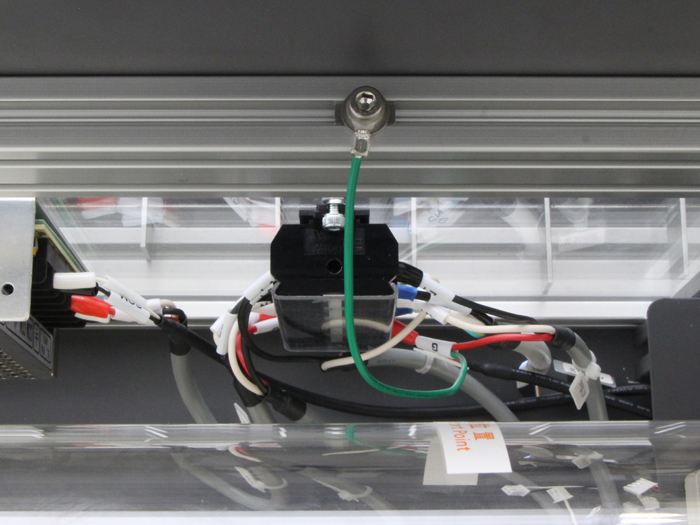

AC-Mainケーブルの緑のケーブル（アース線）をアルミフレームに取り付けます。
M5 歯付座金、M5ワッシャー、アース線、M5x8 六角穴付ボルトの順で取り付けてください。
M5後入ナットを使用してください。

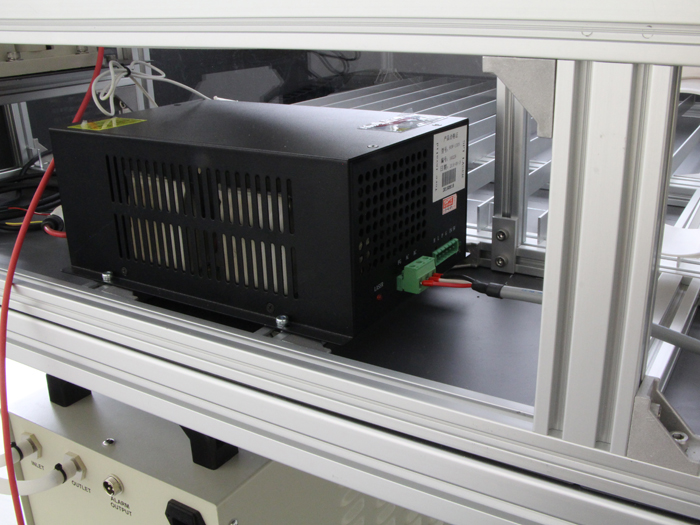

AC-Laserケーブルを80W レーザー用電源に接続します。

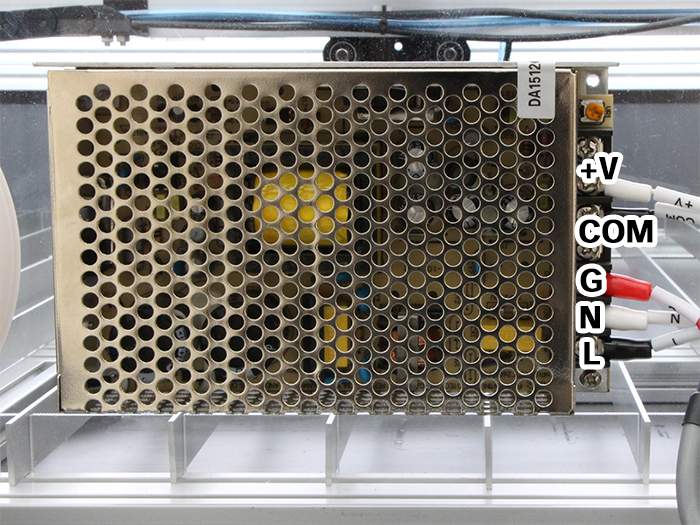

スイッチング電源 配線
スイッチング電源に配線をします。

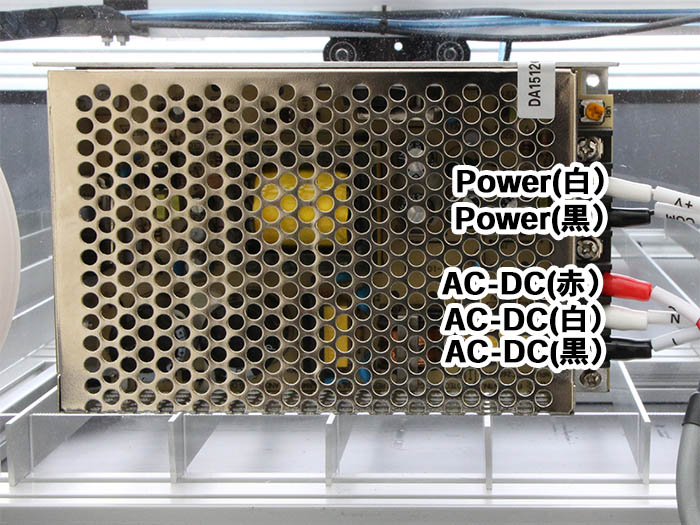

AC-DCケーブルとPowerケーブルを使用します。下記の写真を参考に配線してください。
マークチューブに表示がない場合は、こちらの写真を参考に配線を行ってください。
ACライン 配線

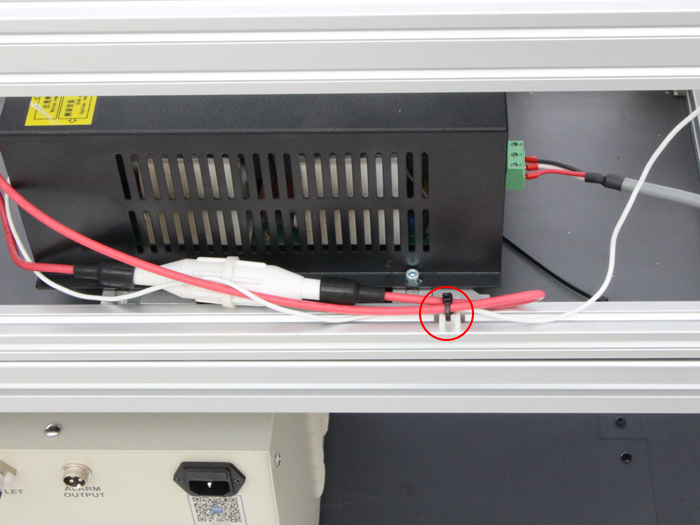

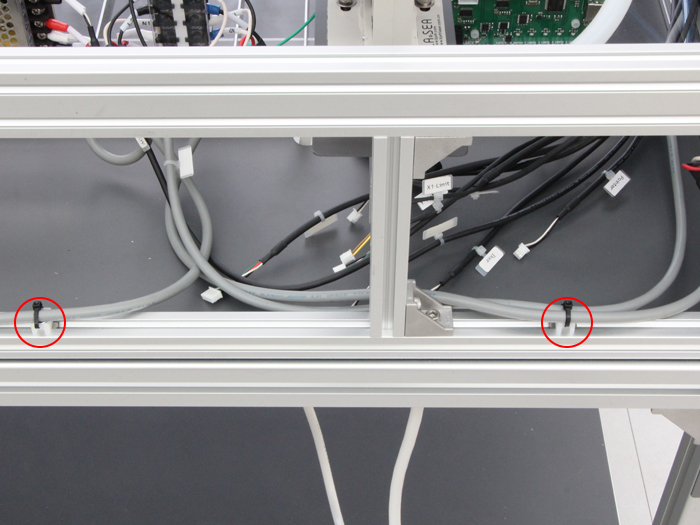

写真の赤丸箇所に結束バンド固定具を取り付けて配線をまとめてください。
以上で、本工程は完了です。
