ミラー・ミラーマウント取り付け

No.	部品名	備考	画像	個数
32	ミラーマウント			3
15	第1ミラー用アルミフレーム	45°カット 長さ: 70mm		1
16	第2ミラー用アルミフレーム	45°カット 長さ: 66mm		1
29	直角ブラケット			2
30	M5 Tナット			4
31	M5x8 六角穴付ボルト			4
106	M5x16六角穴付皿ボルト			2
108	M5x25六角穴付皿ボルト			1
115	M5ナイロンナット			1

工程手順

ミラーマウント調整

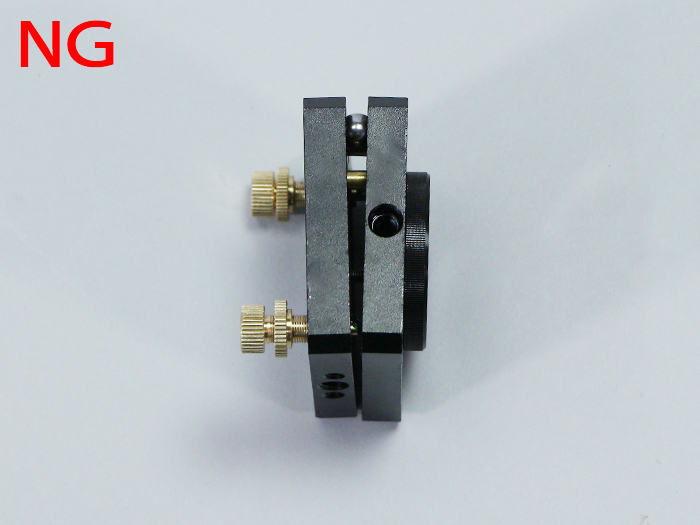

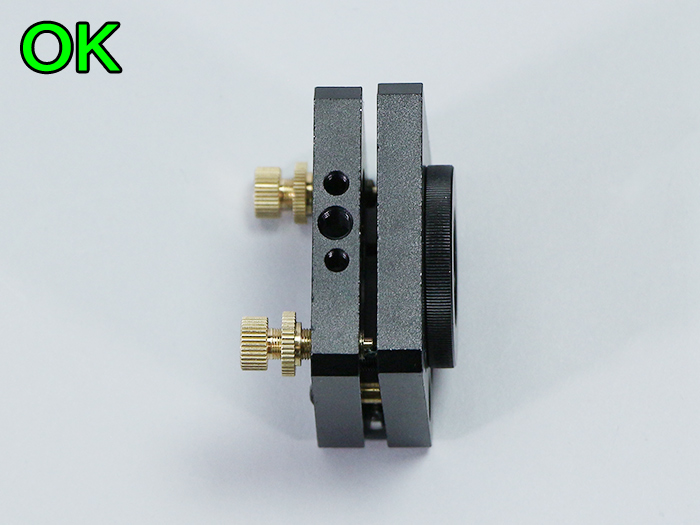

ミラーマウントがNG写真のように傾いている場合は、ネジを回して調整して下さい。

ミラーマウント取り付け

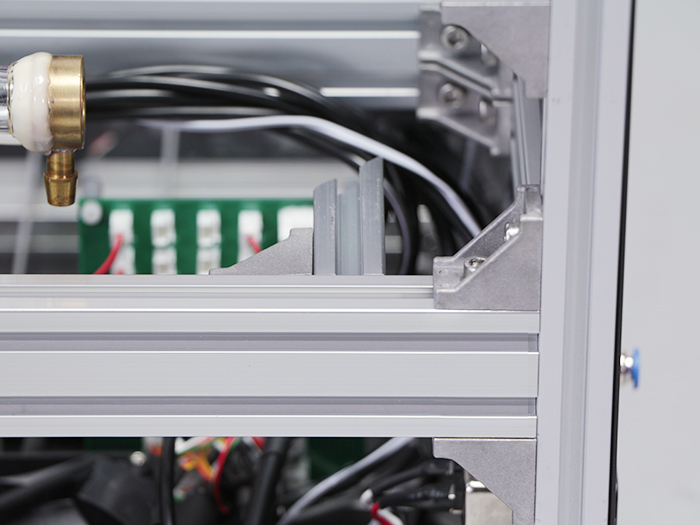

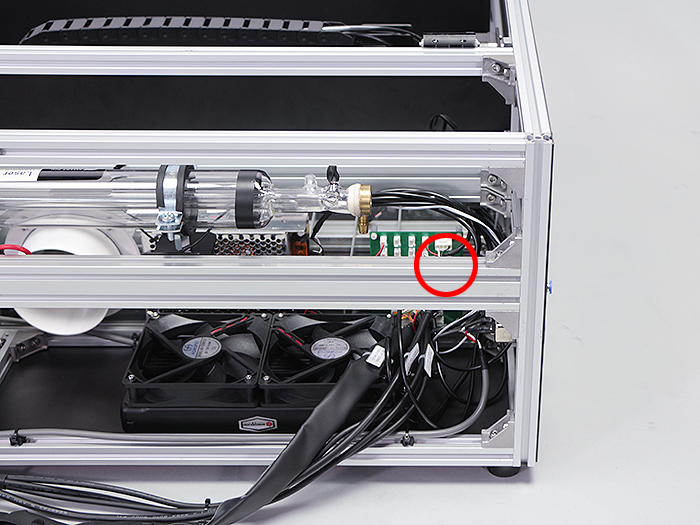

第1ミラー用アルミフレームを、直角ブラケット1個とM5Tナット2個(1個はあらかじめ入れておいたもの)とM5x8六角穴付ボルト2個で取り付けます。

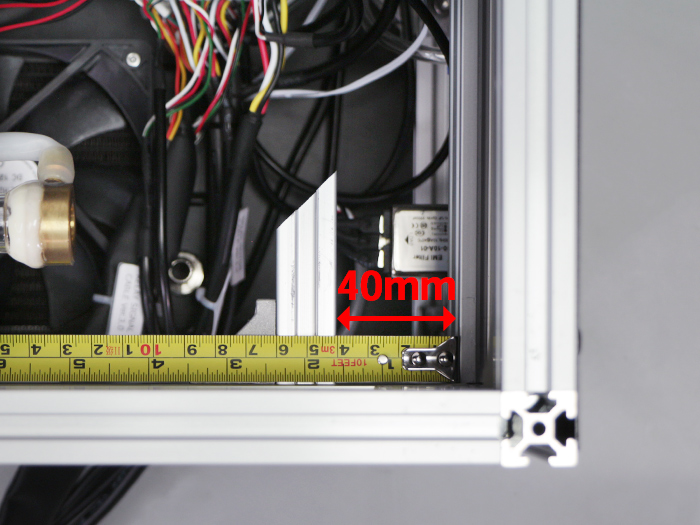

本体フレームと面を合わせて、V-slot780mmと第1ミラー用アルミフレームの距離が40mmとなるようにして下さい。

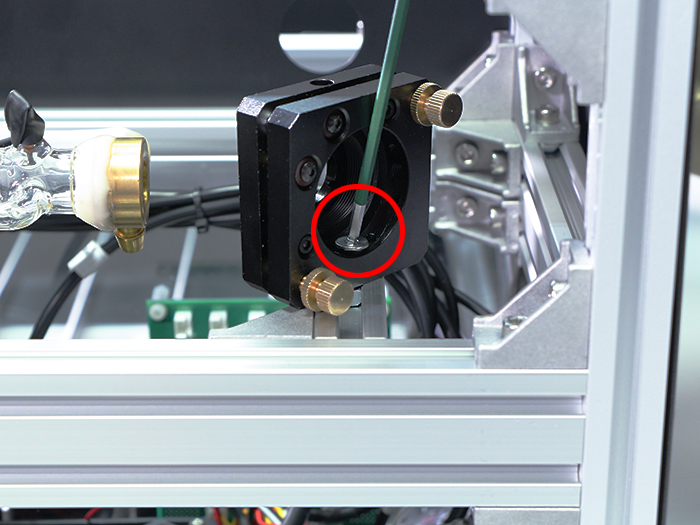

取り付けた第1ミラー用アルミフレームに、ミラーマウントをM5TナットとM5x16六角穴付皿ボルトで取り付けます。

45°カットされている面に合わせて固定します。

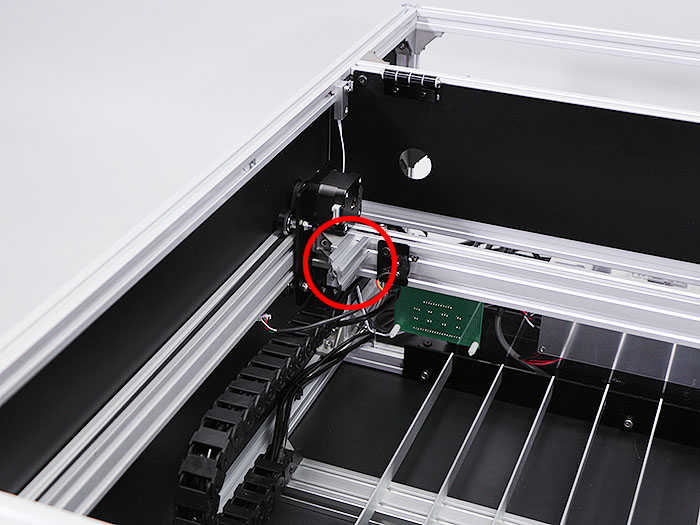

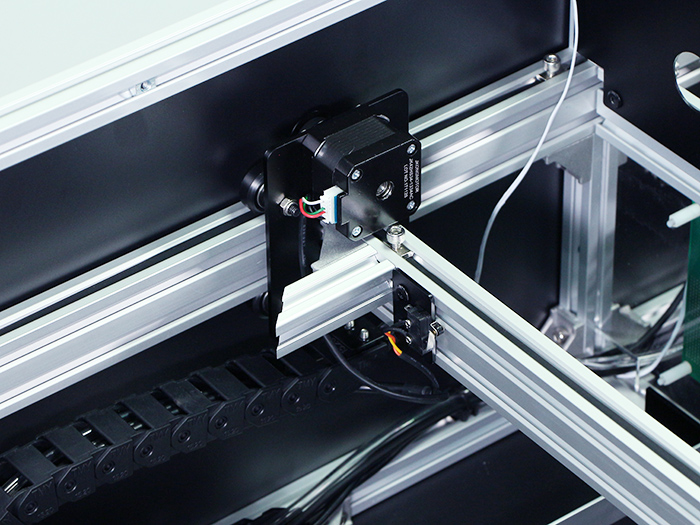

第2ミラー用アルミフレームを直角ブラケット1個とM5 Tナット2個(1個はあらかじめ入れておいたもの)とM5x8六角穴付ボルト2個で取り付けます。

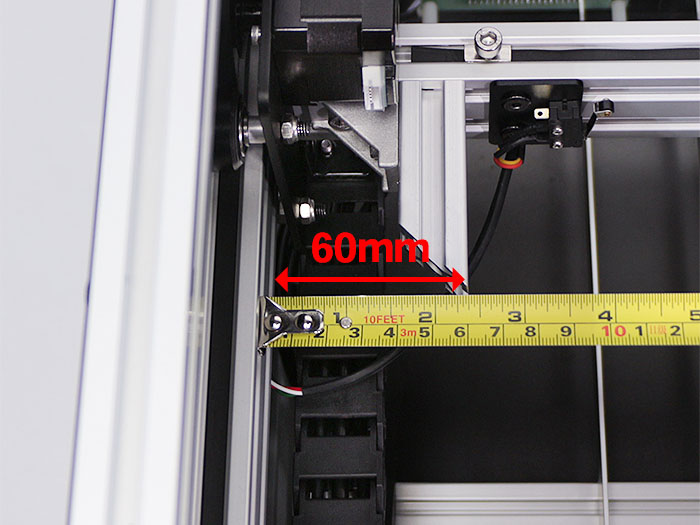

本体フレームと面を合わせて、V-slot848mmと第2ミラー用アルミフレームの頂点部分の距離が60mmとなるようにして下さい。

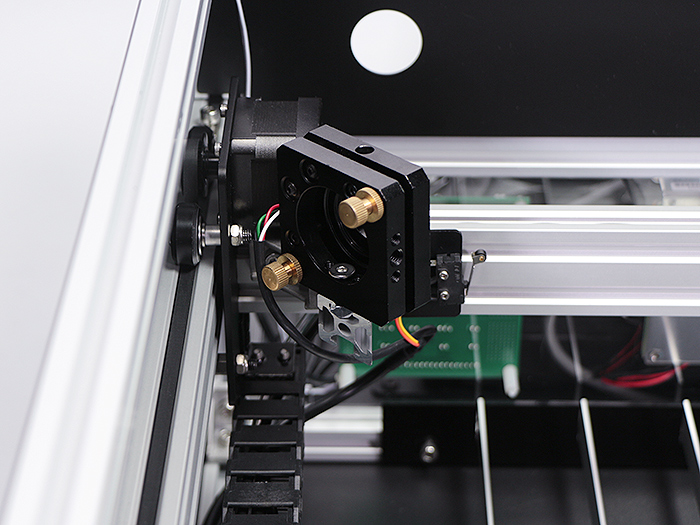

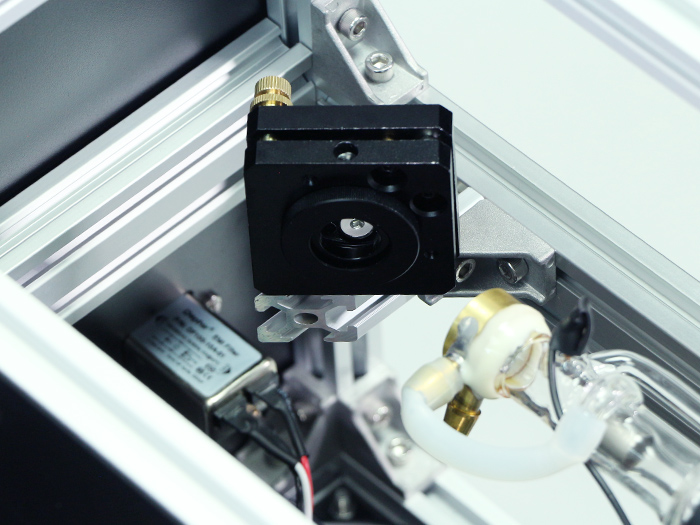

取り付けた第2ミラー用アルミフレームに、ミラーマウントをM5TナットとM5x16六角穴付皿ボルトで取り付けます。

45°カットされている面に合わせて固定します。

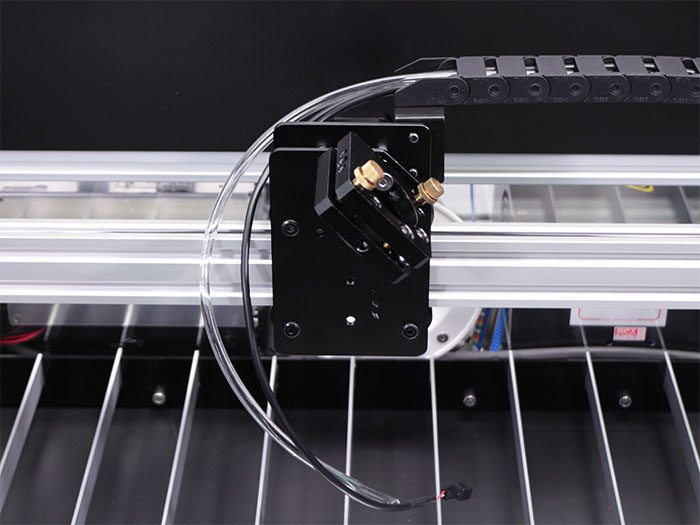

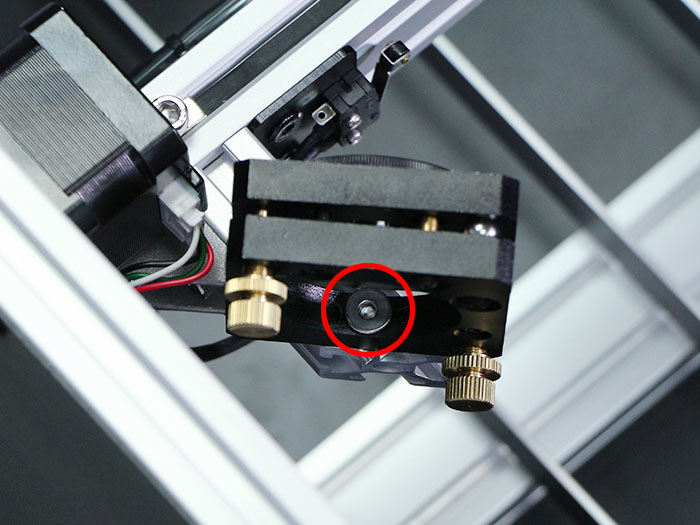

ホイールプレートX軸に、残りのミラーマウントをM5x25六角穴付皿ボルトとM5ナイロンナットで取り付けます。

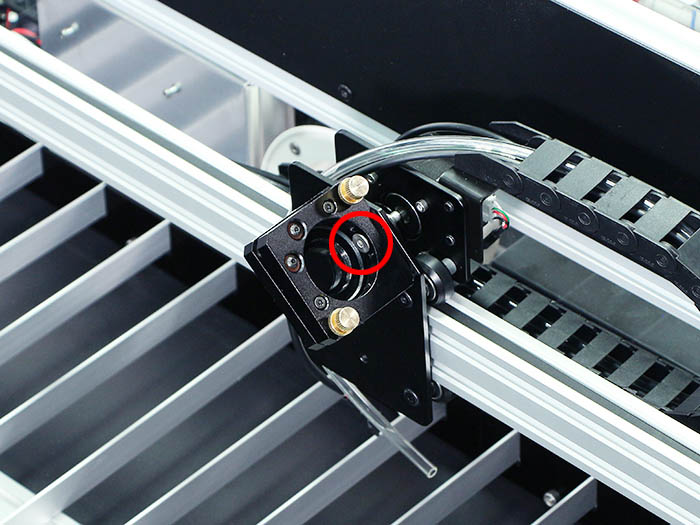

ホイールプレートX軸の斜めの切断面とミラーマウントが合うようにしてください。
