No. | 部品名 | 備考 | 画像 | 個数 |
17 | レーザー管 | ![]() |
1 | |
28 | レーザー管マウント | ![]() |
2 | |
56 | チューブマウント | ![]() |
2 | |
110 | M10ワッシャー | ![]() |
2 | |
109 | M10x10六角穴付ボルト | ![]() |
2 | |
31 | M5x8 六角穴付ボルト | ![]() |
4 | |
97 | M3x6六角穴付ボルト | ![]() |
1 | |
89 | M3後入ナット | ![]() |
1 | |
38 | 結束バンド | ![]() |
3 | |
39 | 結束バンド固定具 | ![]() |
1 |

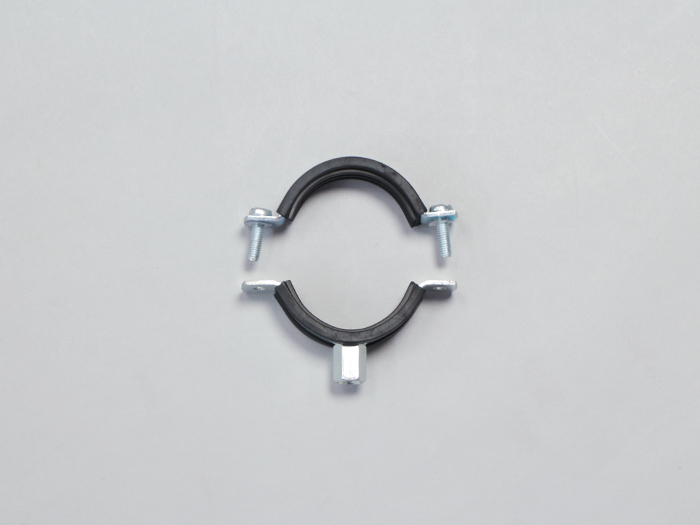

レーザー管マウントの固定しているネジを外します。

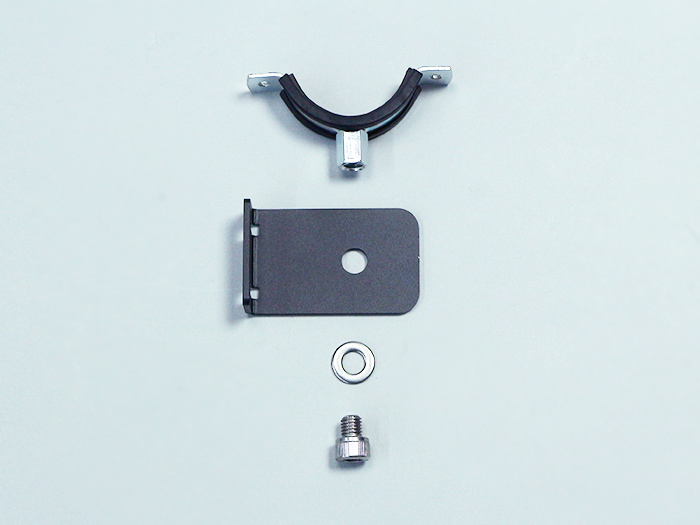

レーザー管マウント下部・チューブマウント・M10ワッシャー・M10x10六角穴付ボルトの順で組み立てます。チューブマウントには取り付ける向きがあるので注意して下さい。

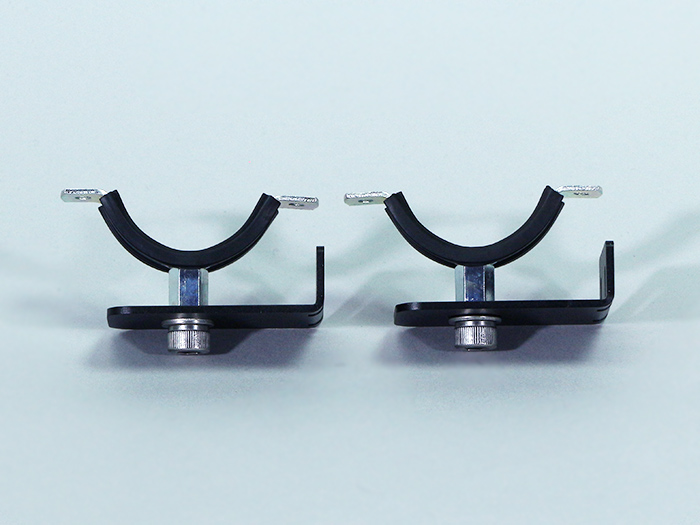

2セット組み立てます。

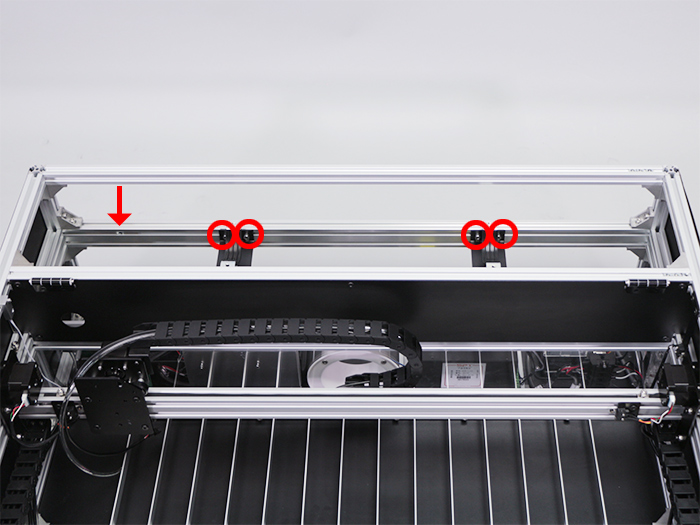

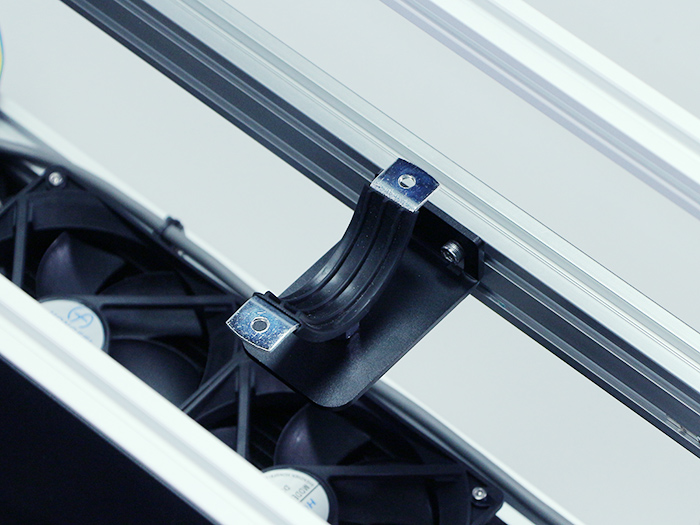

組み立てたチューブマウントを、本体背面中段のアルミフレーム20*40mm 860mmに、あらかじめ挿入しておいたM5Tナット4個とM5x8六角穴付ボルト4個で取り付けます。M5Tナット1個を左側に残しておきます。 後工程で位置を調整するので、写真の位置に仮止めして下さい。

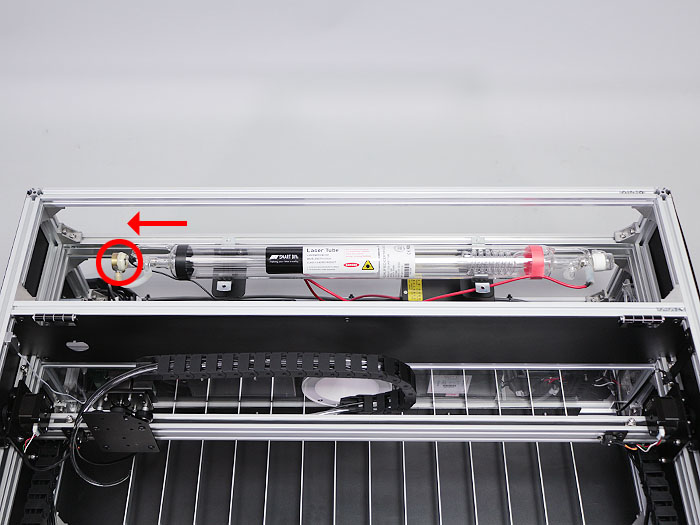

レーザー管マウントにレーザー管先端の金色部分が左側を向くように載せます。

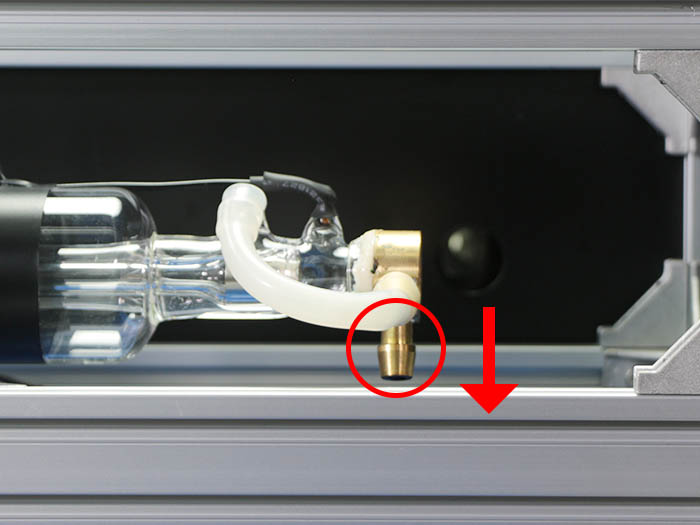

赤枠の金色部分のホース取り付け口が下を向くように取り付けてください。

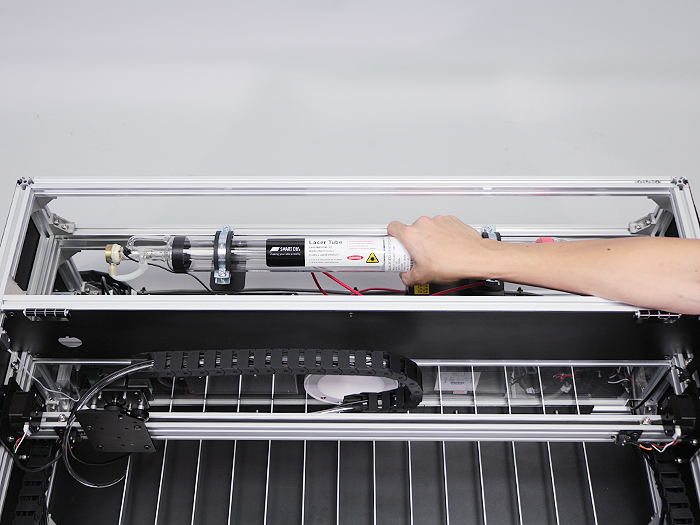

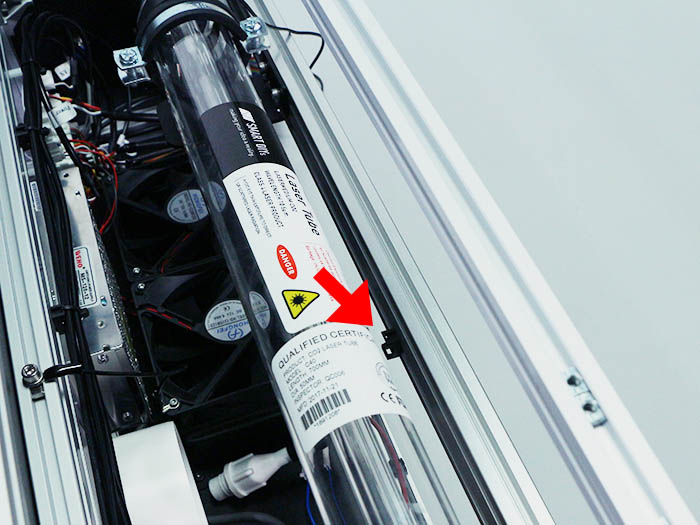

写真を参考にレーザー管に巻かれているビニールテープの内側付近で固定します。前工程で取り外したレーザー管マウント上部を取り付けます。 ※ネジの回し過ぎに注意してください。レーザー管はガラス製ですので割れる恐れがあります。

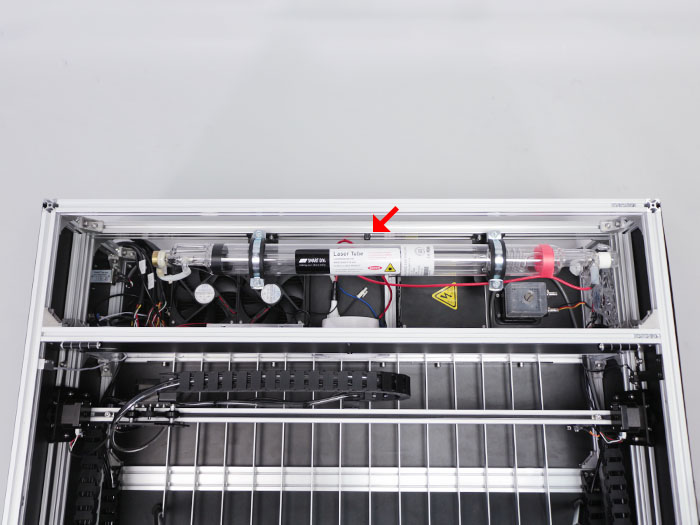

レーザー管の位置は、なるべく本体右側Cover Leftに寄せて取り付けてください。 ※カバーレフト側に寄ってしまうと後工程でミラーマウントが取り付けられない可能性があります。
取付完了後レーザー管が動いてしまわないかを確認してください。動いてしまう場合は、ネジを締めてさらに固定してください。 ※ネジの回し過ぎに注意してください。レーザー管はガラス製ですので割れる恐れがあります。
結束バンド固定具をM3後入ナットとM3x6六角穴付ボルトで取り付けます。

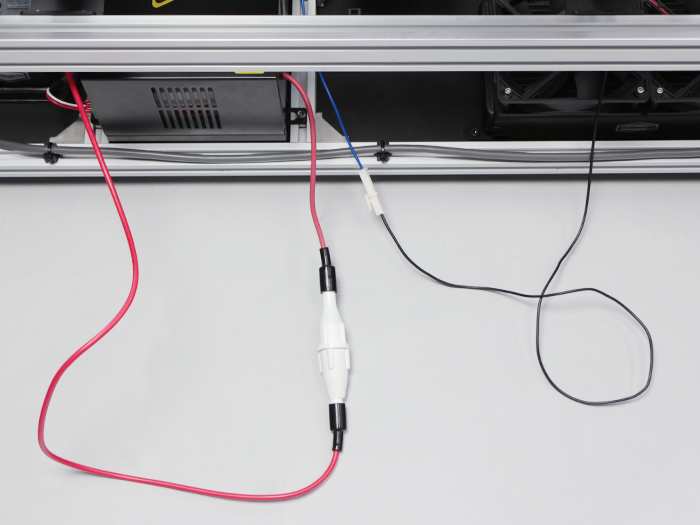

レーザー管とレーザー電源のコネクタを接続します。

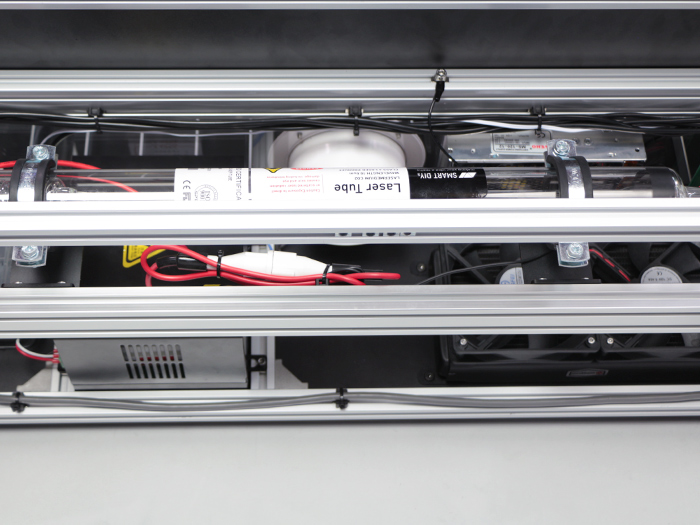

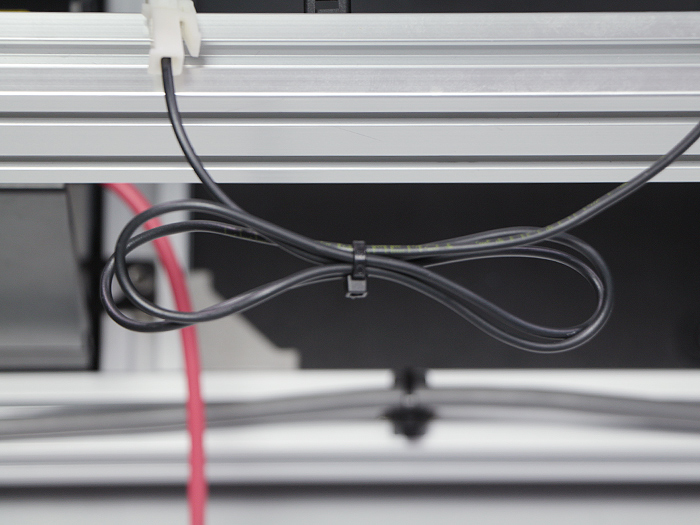

結束バンド3個でケーブルを束ね、前工程で取り付けた結束バンド固定具と結束バンド1か所を固定します。
