Inner acrylic機器取り付け

No.	部品名	備考	画像	個数
126	Inner acrylic	アクリル		1
40	中継基板			1
36	スイッチング電源			1
43	端子台			1
19	座付ソケット			1
88	六角スペーサー（ネジ）			4
102	M4x10六角穴付皿ボルト			6
113	M3x5ナイロンネジ			4
98	M3x8六角穴付ボルト			2

工程手順

Inner acrylic機器取り付け

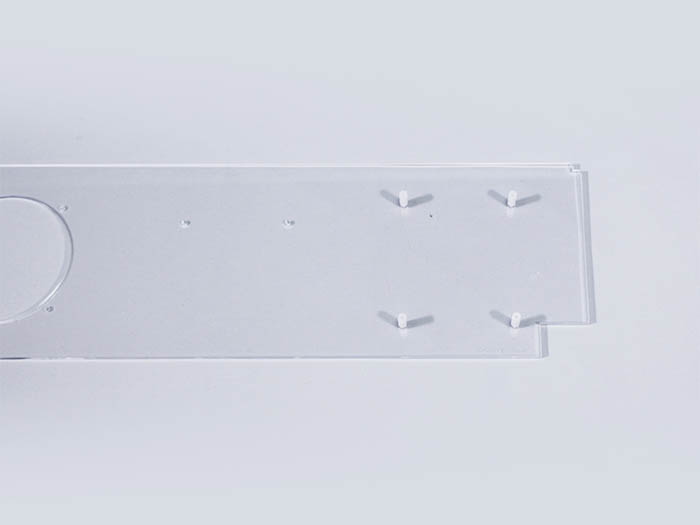

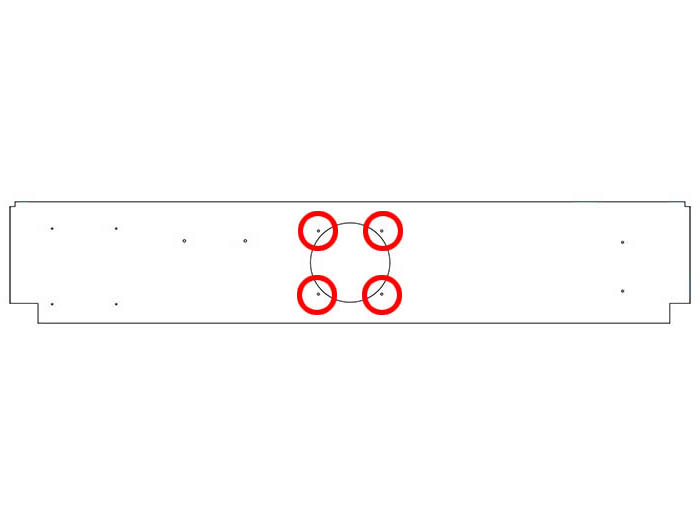

Inner acrylicに六角スペーサー（ネジ）4個を取り付けます。

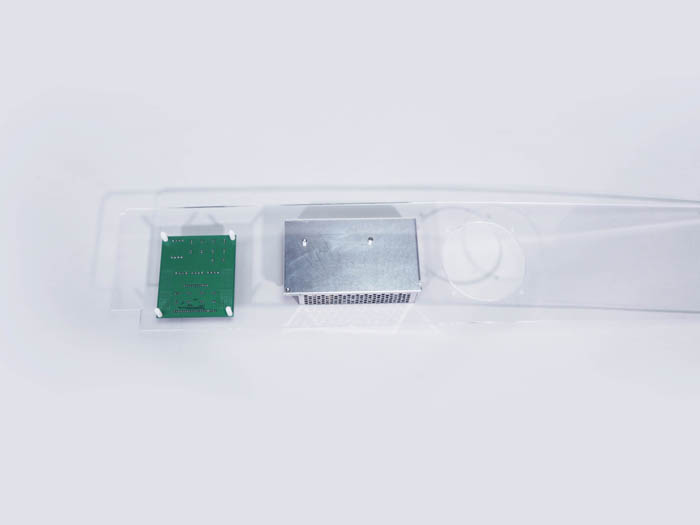

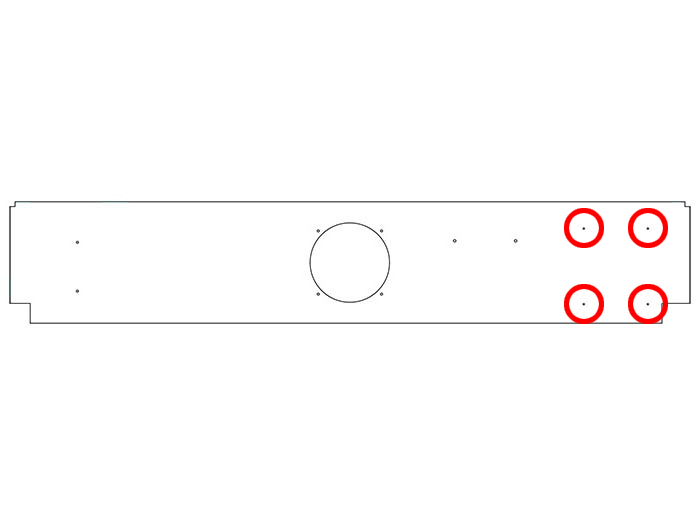

取り付けた六角スペーサーに、中継基板をM3x5ナイロンネジ4個で取り付けます。

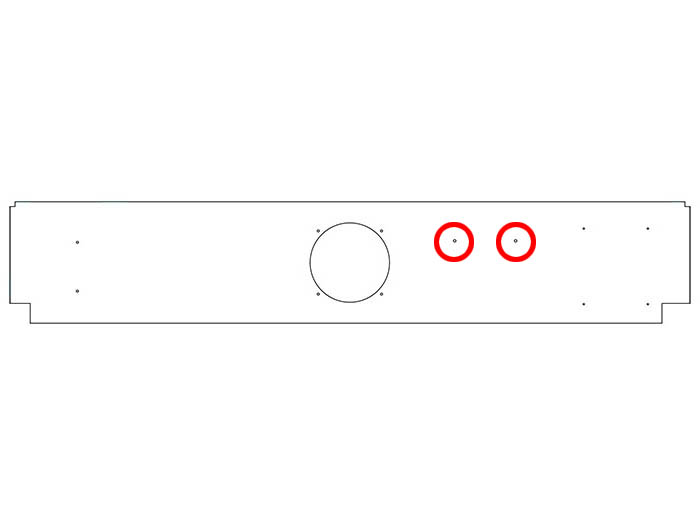

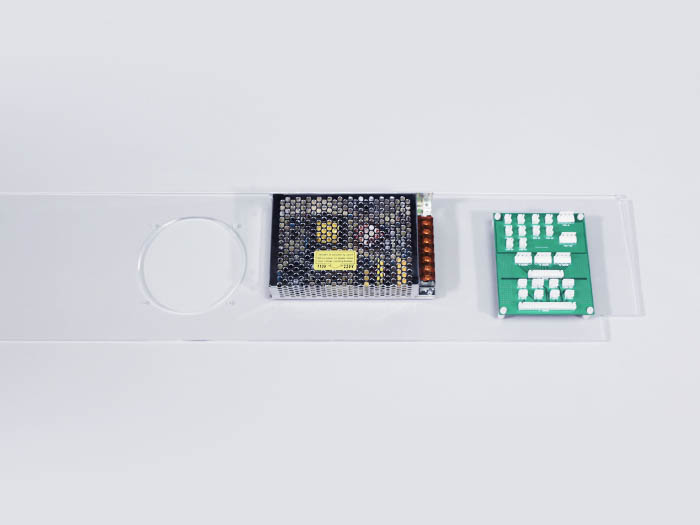

スイッチング電源をM3x8六角穴付ボルト2個で取り付けます。

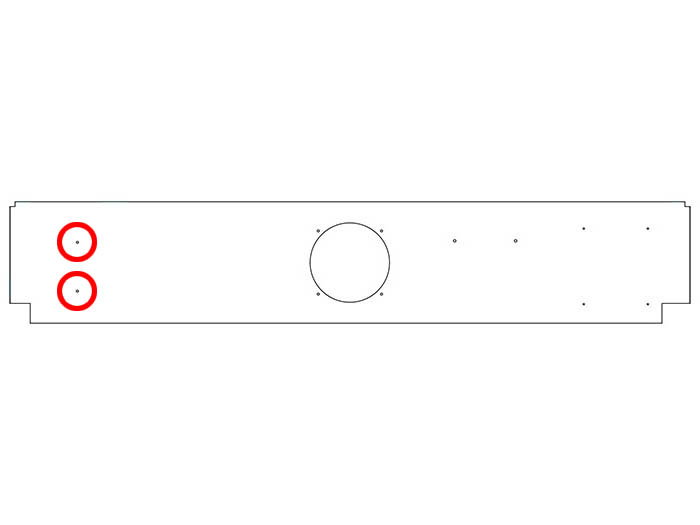

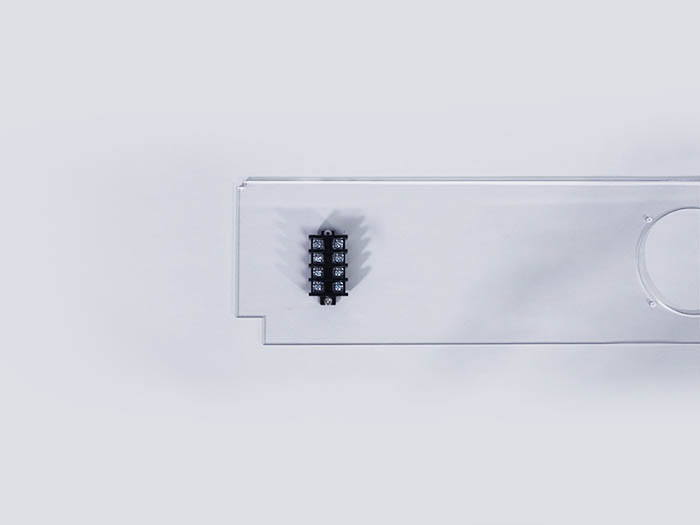

端子台をM4x10六角穴付皿ボルト2個で取り付けます。

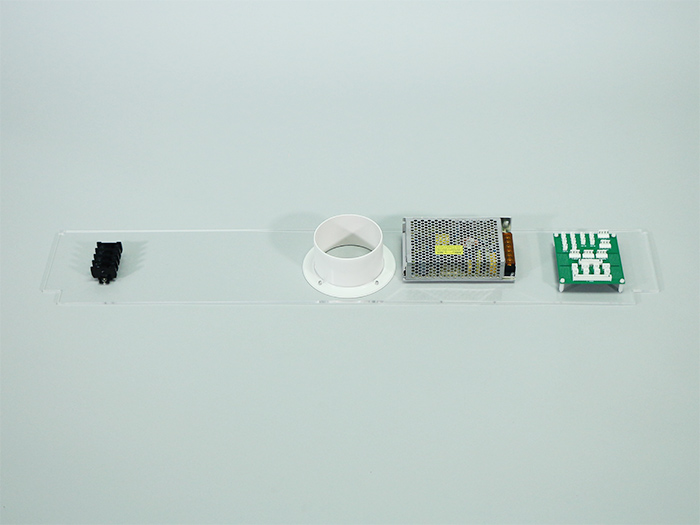

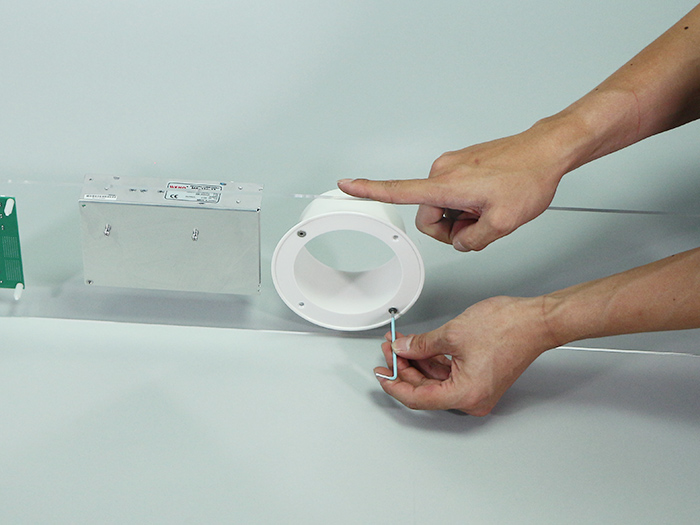

座付ソケットをM4x10六角穴付皿ボルト4個で取り付けます。

Inner acrylicには通す向きがあるので注意して下さい。
