Cover取り付け

No.	部品名	備考	画像	個数
125	Cover front			1
121	Cover left			1
122	Cover right			1
63	AC-Mainケーブル			1
65	AC-Switchケーブル			1
81	Y1-Limitケーブル			1
80	Switchケーブル	マグネット付属(22.top cover組み立てで使用)		1
21	LED DCファン			1
93	パネルタッチコネクタ			1
39	結束バンド固定具			8
30	M5 Tナット			6
84	M5x6低頭ボルト			20
103	M4x30六角穴付ボルト			4
89	M3後入ナット			17
112	M3ナット			2
99	M3x10六角穴付皿ボルト			2
100	M3x12六角穴付ボルト			1
97	M3x6六角穴付ボルト			16
95	M2x8六角穴付ボルト			4

工程手順

Cover front取り付け

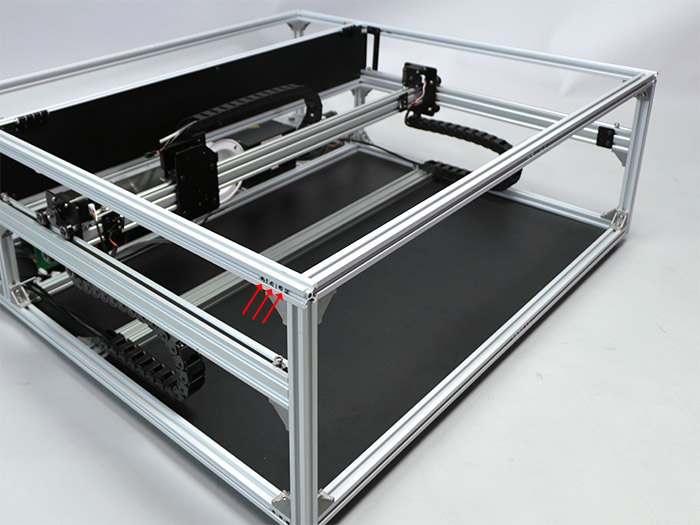

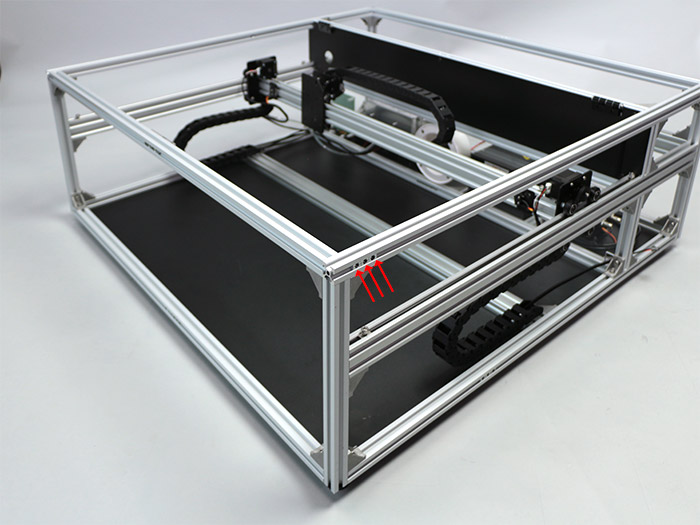

写真を参考に、アルミフレーム20mm角 800mmにM5Tナットを3個ずつ入れます。

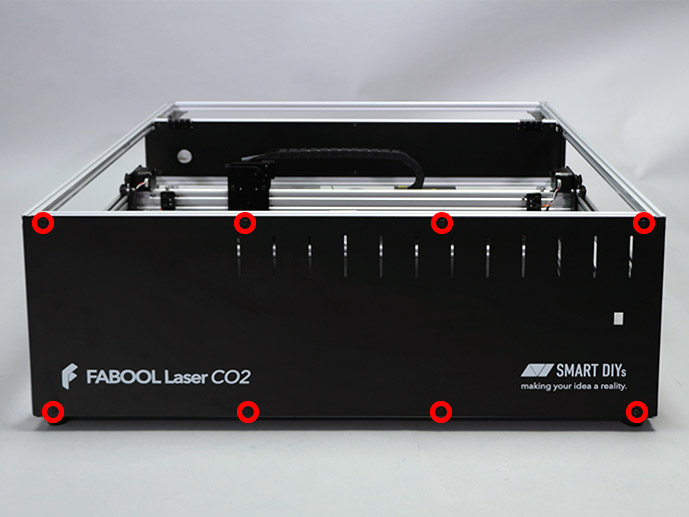

本体前面にCover frontを、入れておいたM5Tナット8個とM5x6低頭ボルト8個で取り付けます。

結束バンド固定具取り付け

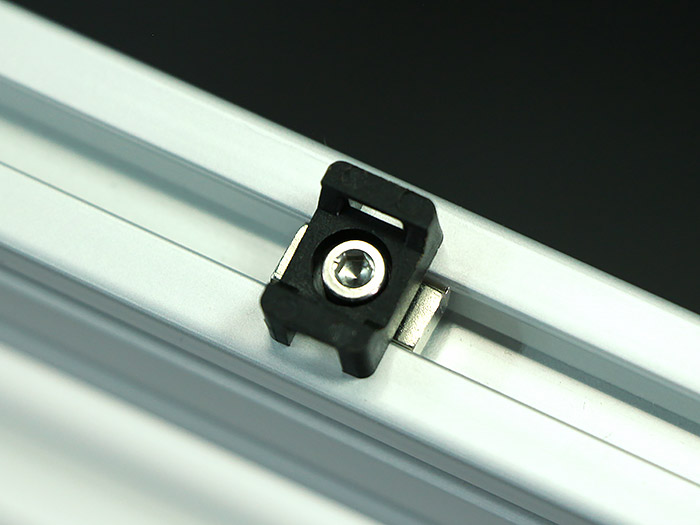

本体フレームに、結束バンド固定具をM3x6六角穴付ボルトとM3後入ナットで取り付けます。取付方法は写真を参考にして下さい。

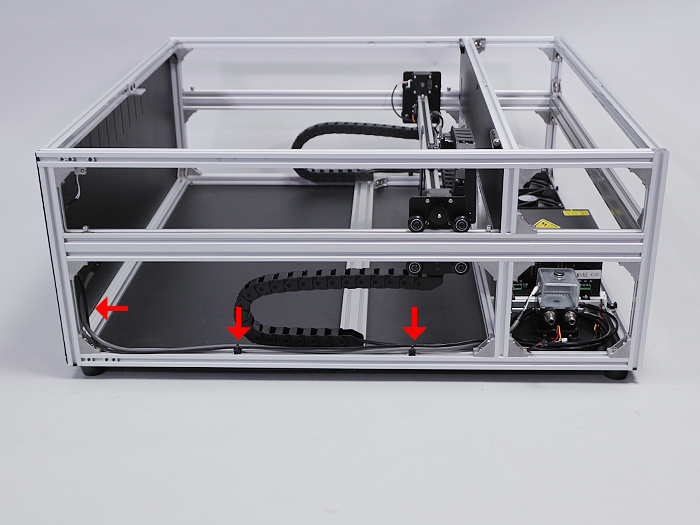

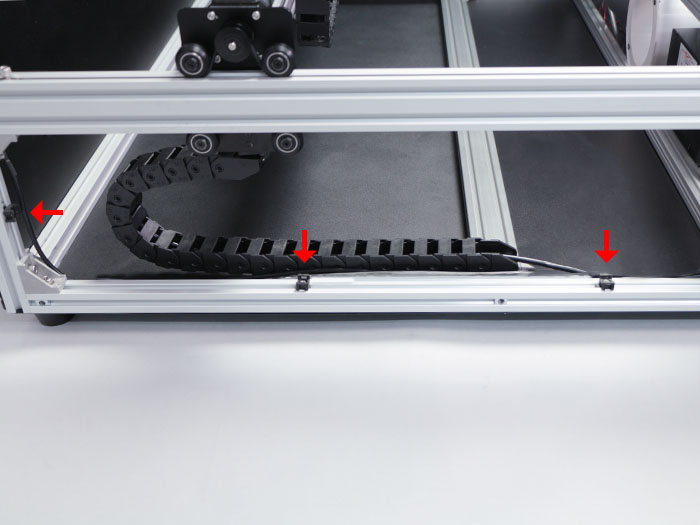

本体右側に、結束バンド固定具3個をM3後入ナット3個とM3x6六角穴付ボルト3個で取り付けます。

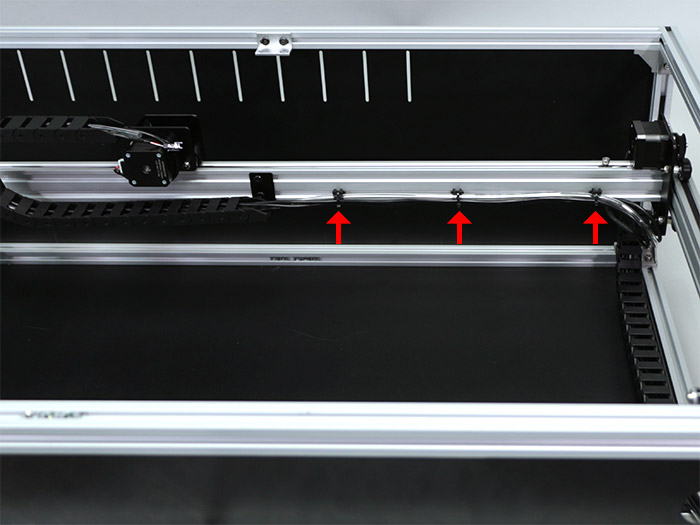

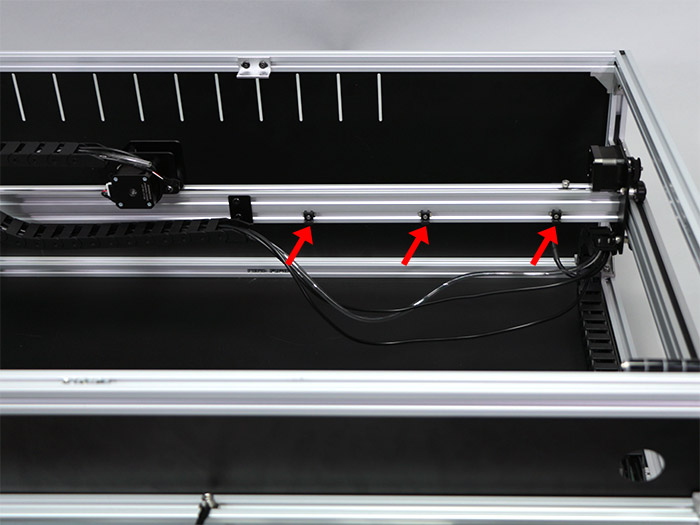

V-slot 848mmに、結束バンド固定具3個をM3後入ナット3個とM3x6六角穴付ボルト3個で取り付けます。

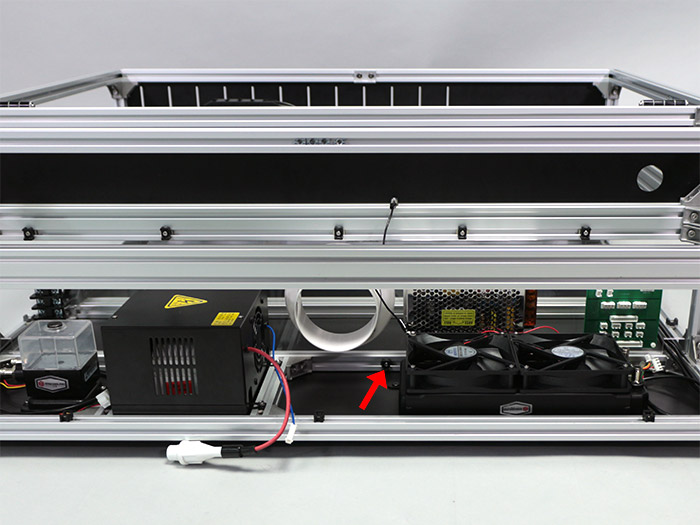

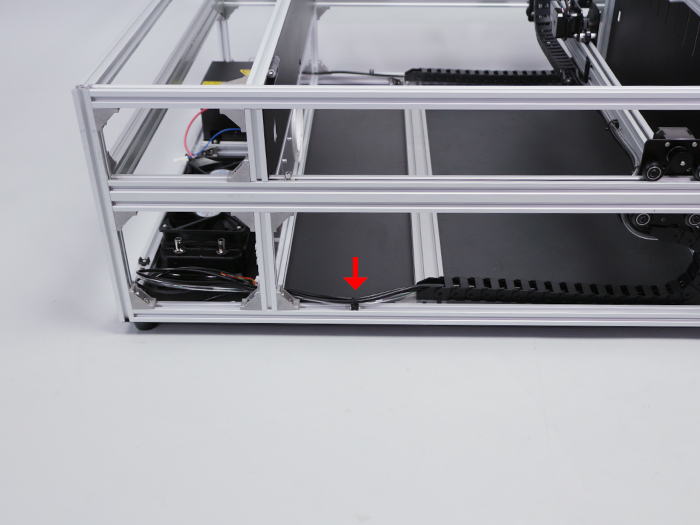

本体左側に、結束バンド固定具1個をM3後入ナット1個とM3x6六角穴付ボルト1個で取り付けます。

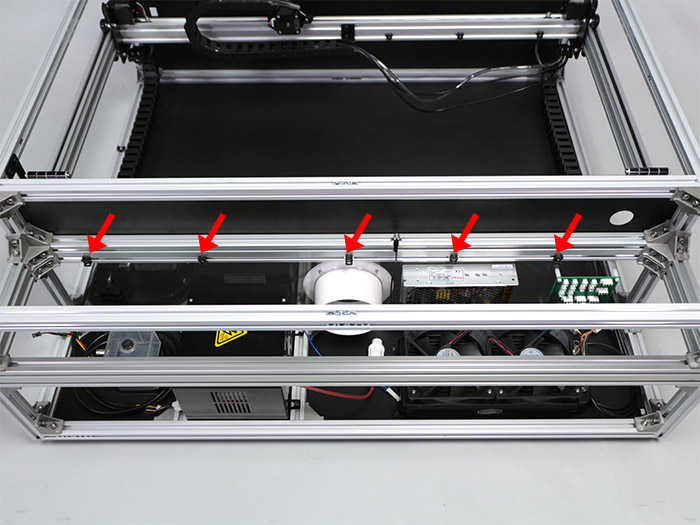

写真の位置に、結束バンド固定具5個をM3後入ナット5個とM3x6六角穴付ボルト5個で取り付けます。

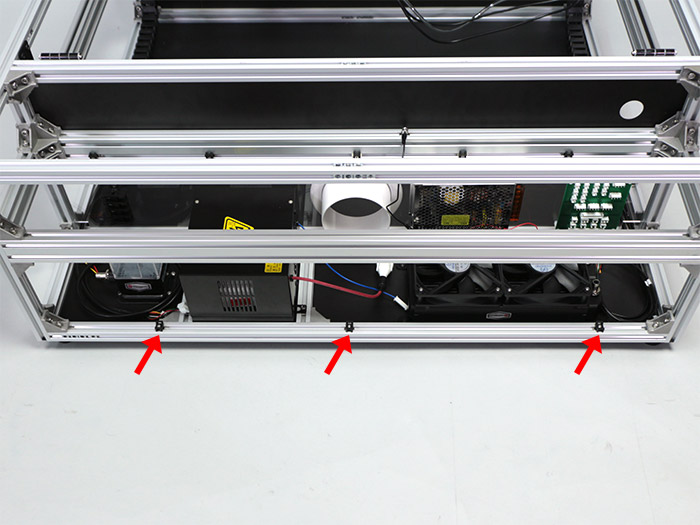

写真の位置に、結束バンド固定具3個をM3後入ナット3個とM3x6六角穴付ボルト3個で取り付けます。

写真の位置に、結束バンド固定具1個をM3後入ナット1個とM3x6六角穴付ボルト1個で取り付けます。

取り付けた結束バンド固定具に、結束バンドで以下を固定します。

• ポリウレタンチューブ
• X-Motorケーブル
• [オプション品]Pointerケーブル

取り付けた結束バンド固定具に、結束バンドで以下を固定します。

• ポリウレタンチューブ
• X-Motorケーブル
• [オプション品]Pointerケーブル
• Y-Motor-Lケーブル

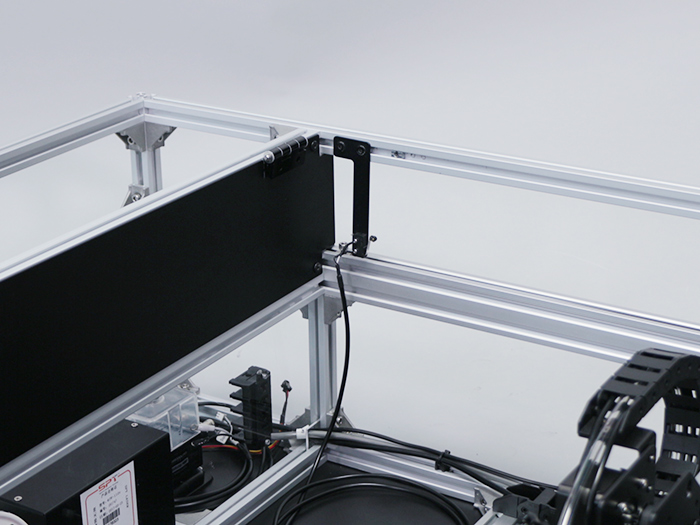

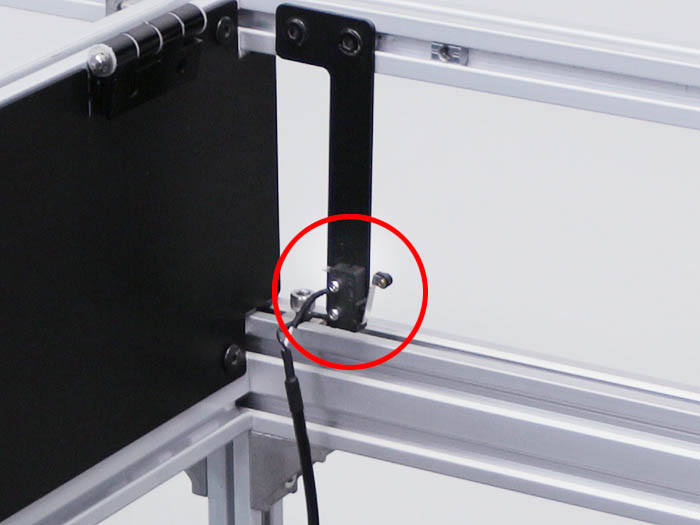

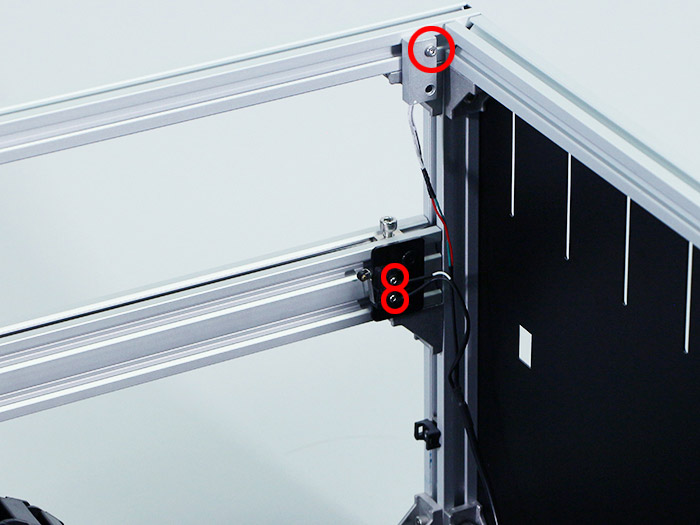

写真を参考にSwitchケーブルを取り付けます。スイッチをM2x8六角穴付ボルト2個でリミットマウントに、マグネットをM3x12六角穴付ボルト1個とM3後入ナット1個で写真の位置、向きで取り付けます。

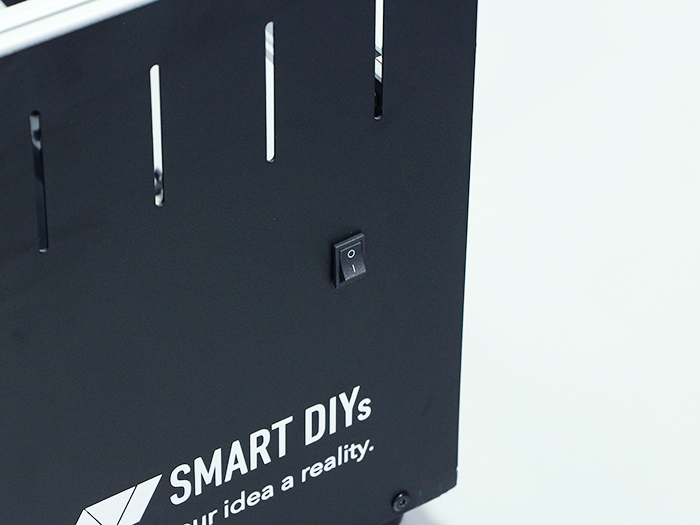

Cover frontにAC-Switchケーブルを取り付けます。写真の向きで挿入します。

写真を参考にAC-SwitchケーブルをCover frontに固定してください。板金に固定するため、奥までしっかりと入れて下さい。 ※写真の状態がOFFです。組立時はOFFの状態にしてください。

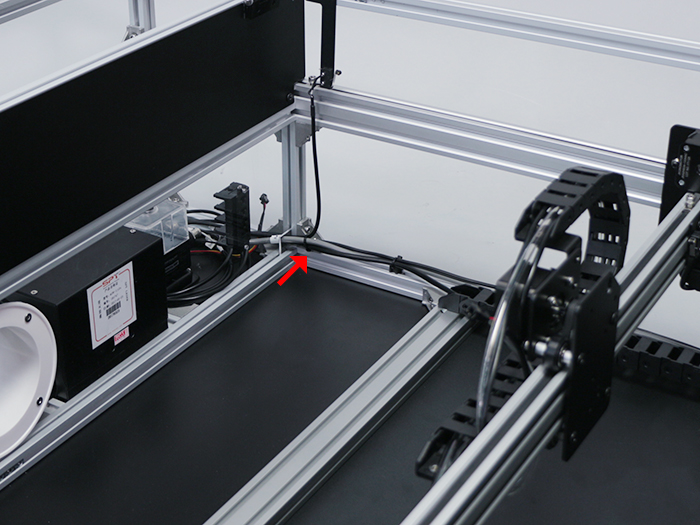

取り付けた結束バンド固定具に、結束バンドで以下を固定します。

• AC-Switchケーブル
• Switchケーブル
• Y-Motor-Rケーブル

Y1-LimitケーブルをM2x8六角穴付ボルト2個で、リミットマウントy1に写真の向きを参考に取り付けます。

Y1-Limitケーブルを以下のケーブルと一緒に結束バンドで固定します。

• AC-Switchケーブル
• Switchケーブル
• Y-Motor-Rケーブル

アクセサリ取り付け

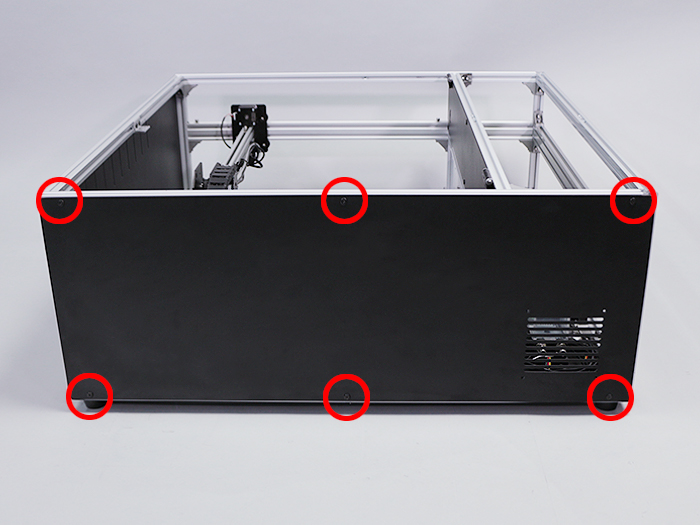

Cover Rightを入れておいたM5Tナット6個とM5x6低頭ボルト6個で取り付けます。

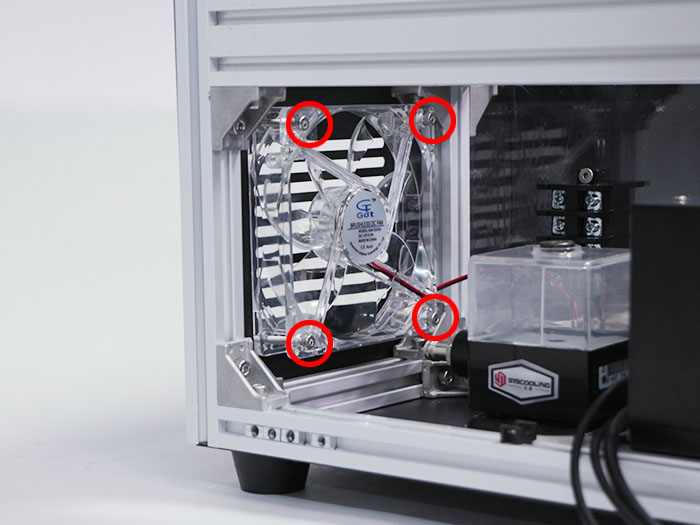

Cover RightにLED DCファンをM4x30六角穴付ボルト4個で取り付けます。

Cover leftを入れておいたM5Tナット6個とM5x6低頭ボルト6個で取り付けます。

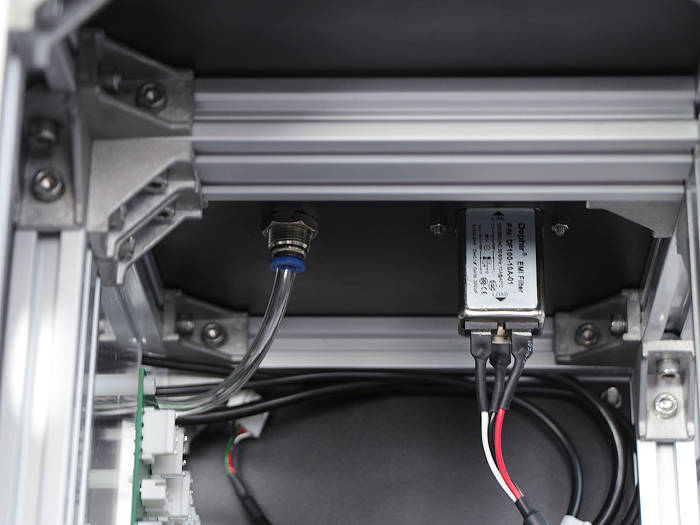

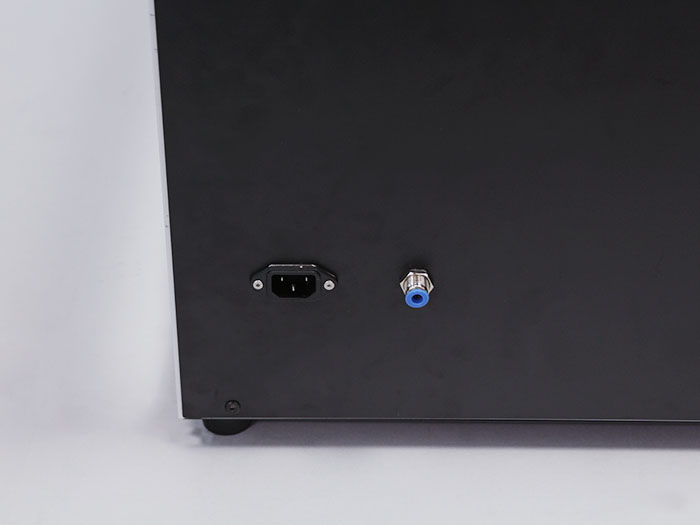

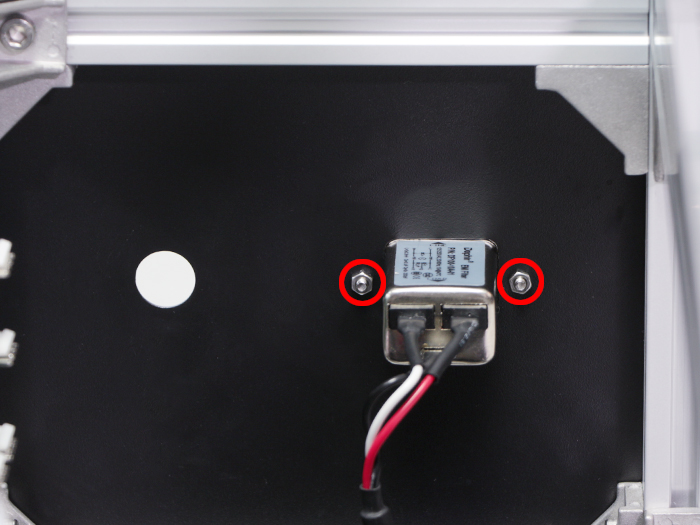

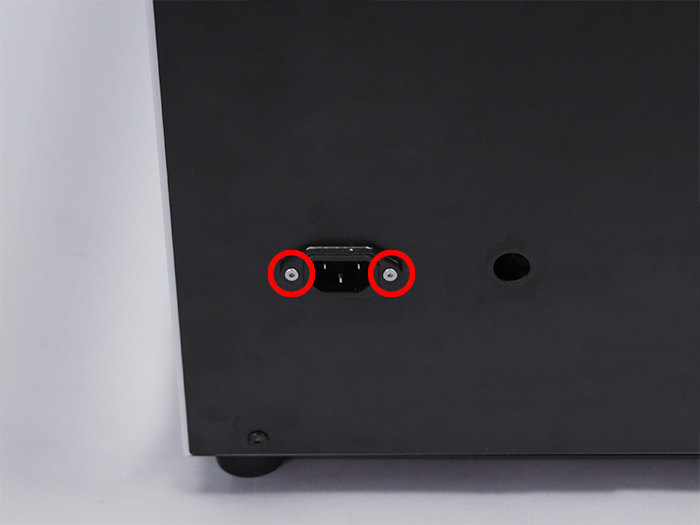

Cover leftにAC-MainケーブルをM3x10六角穴付皿ボルト2個とM3ナット2個で取り付けます。

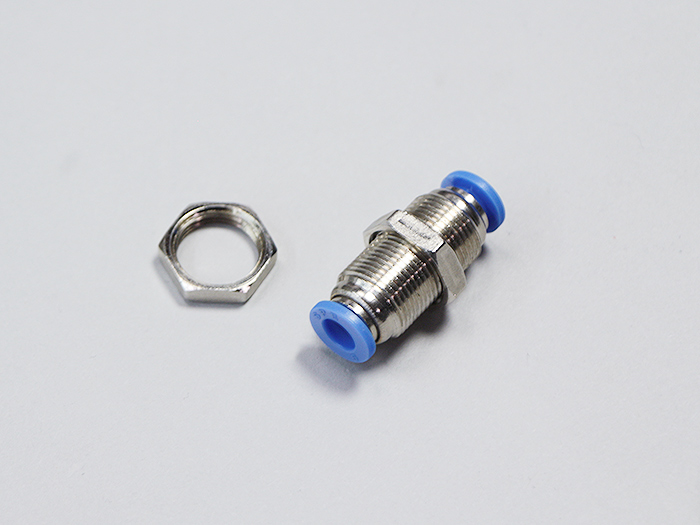

パネルタッチコネクタのナットを外します。

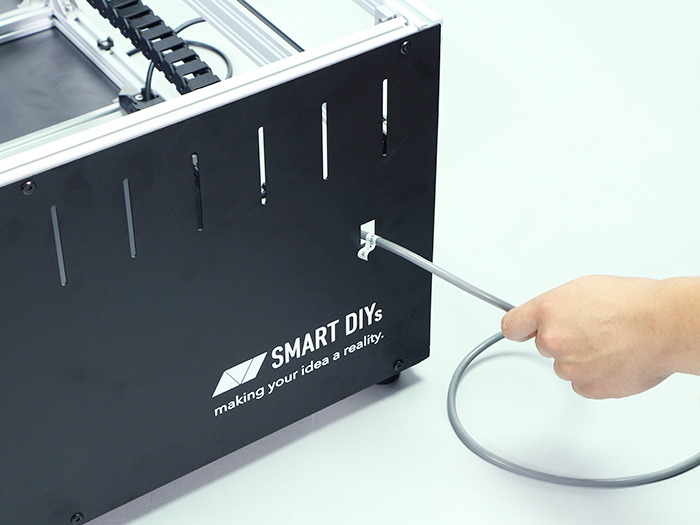

ポリウレタンチューブをパネルタッチコネクタに接続します。余った分はカットしてください。
