Cover back取り付け（PCB取付プレートなし）

こちらの章は、PCBケース取付プレートの有無によって作業行程が変わります。作業を始める前にPCBケース取り付けプレートの有無をご確認ください。

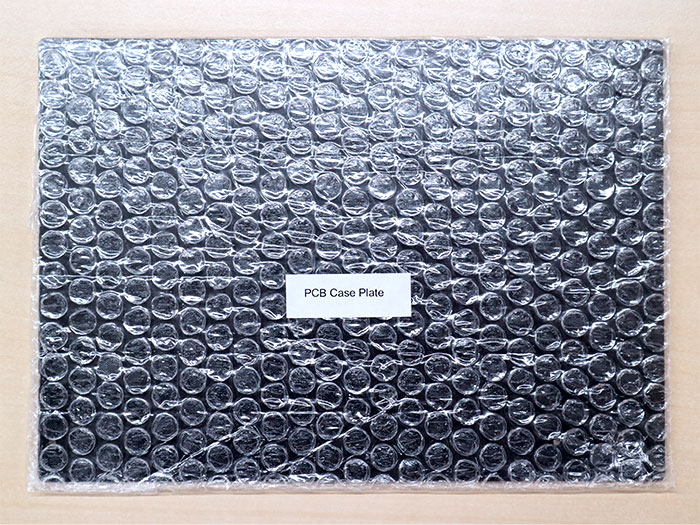

確認方法 メカパーツの梱包箱の中に下記のPCBケース取付プレートが付属しているかご確認ください。 パーツ名: PCB Case Plate パーツサイズ: 約240×175 PCBケース取り付けプレートが入っている方はこの章を読み進めてください。 PCBケース取り付けプレートが入っていない方は「26. Cover back取り付け（PCB取付プレート無し）」をご覧ください。

No.	部品名	備考	画像	個数
123	Cover back			1
133	PCBケース			1
138	PCBケース取付プレート			1
84	M5x6低頭ボルト			8
140	M3x3低頭ボルト			4
141	M4x4六角穴付ボルト			4
142	M2.5×6 六角穴付ボルト			2

工程手順

Cover back取り付け

Cover backにPCBケース取付プレートを、cover backの裏側からM3x3低頭ボルト4個で取り付けます。

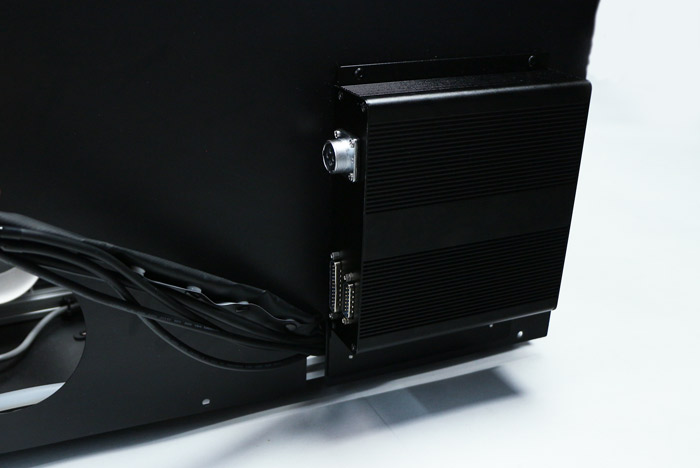

PCBケース取付プレートにPCBケースをM4x4六角穴付ボルト4個で取り付けます。

RELAY DC POWERケーブルとRELAY MOTORケーブルとRELAY SIGNALケーブルを、cover backの長穴から外に出します。

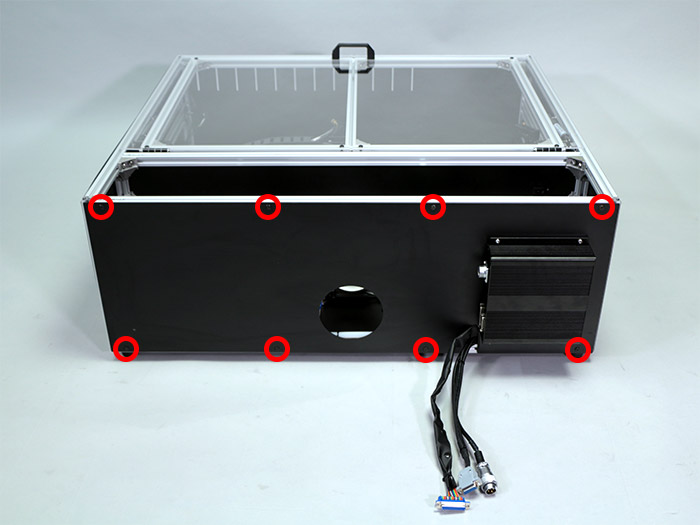

Cover backを、あらかじめ入れておいたM5Tナット8個とM5x6低頭ボルト8個で本体に取り付けます。

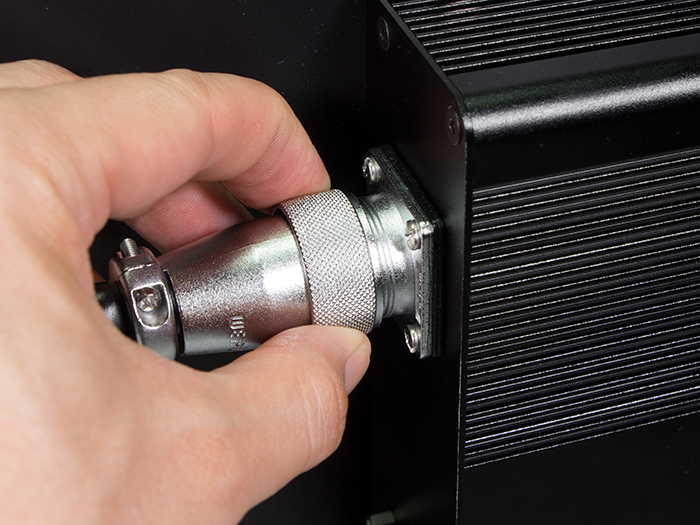

PCBケースにRELAY DC POWERケーブルを取り付けます。コネクタ部分に記載されている番号同士を合わせ、根元のローレットナットを回して固定して下さい。

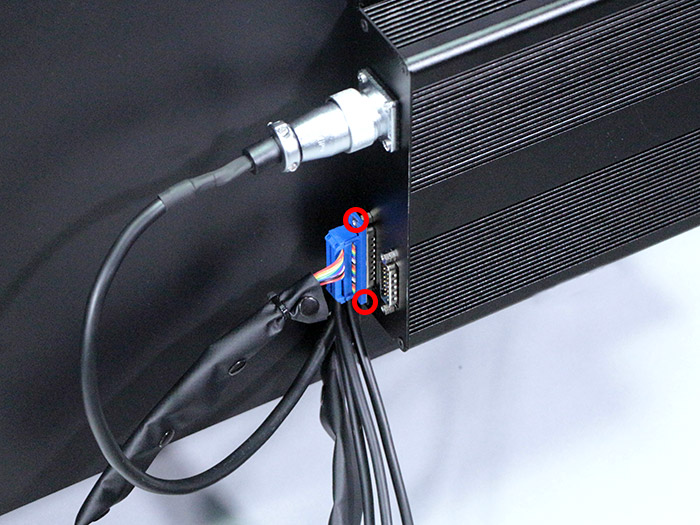

RELAY SIGNALケーブルをM2.5×6六角穴付ボルト2個で取り付けます。

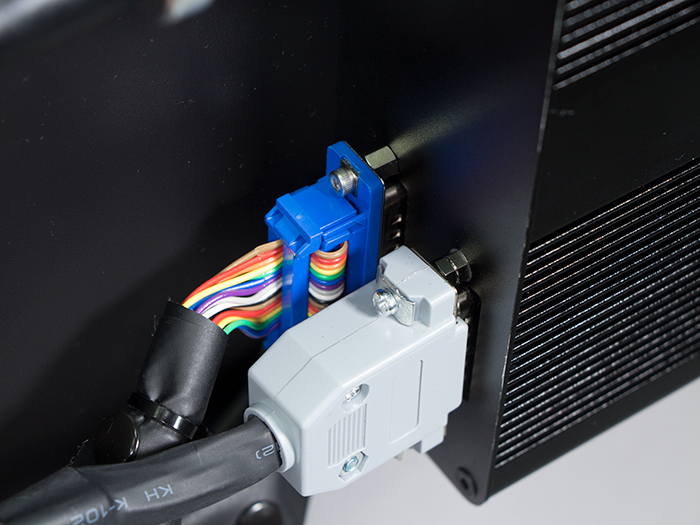

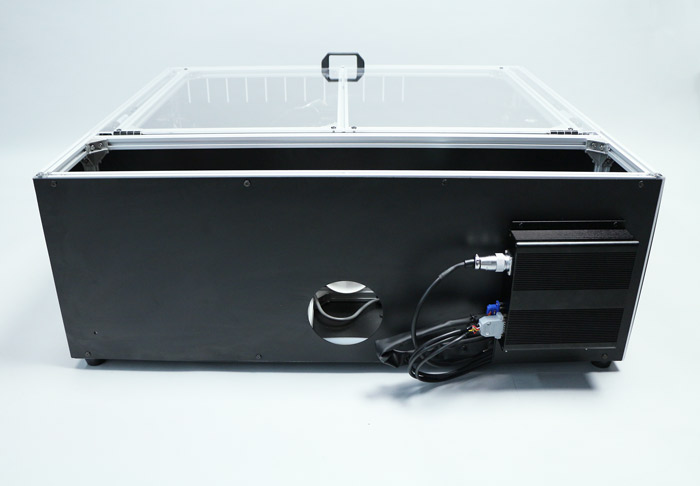

RELAY MOTORケーブルをコネクタに取り付いているネジで取り付けます。
