Cover back取り付け（PCB取付プレート有り）

No.	部品名	備考	画像	個数
123	Cover back			1
133	PCBケース			1
84	M5x6低頭ボルト			8
101	M4x6六角穴付ボルト			4
142	M2.5×6 六角穴付ボルト			2

工程手順

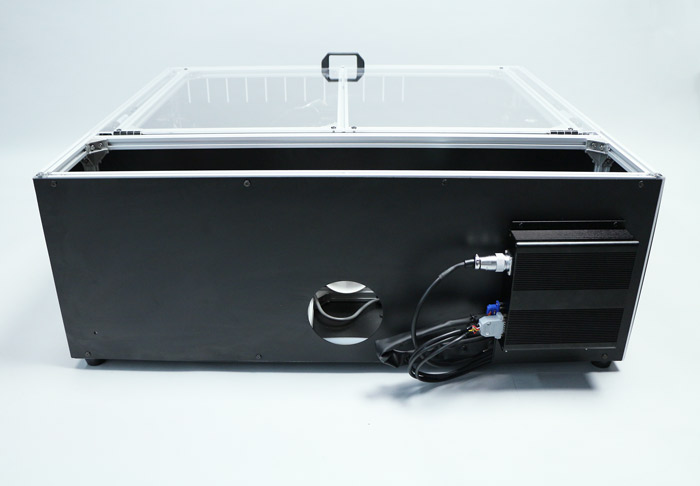

Cover back取り付け

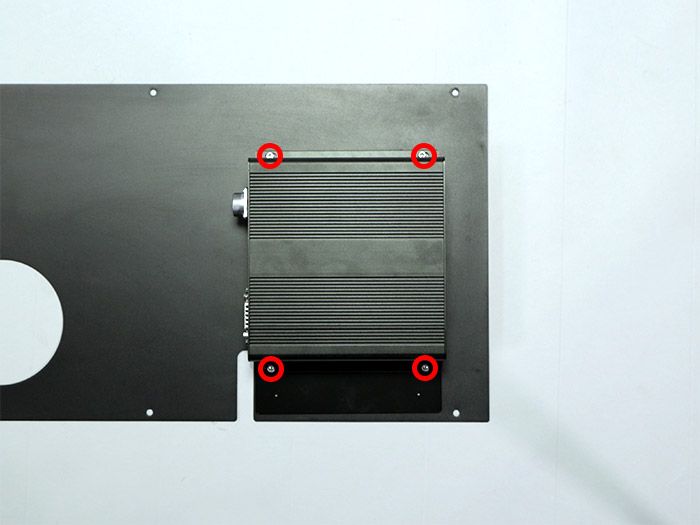

PCBケースをCover BackにM4x6六角穴付ボルト4個で取り付けます。

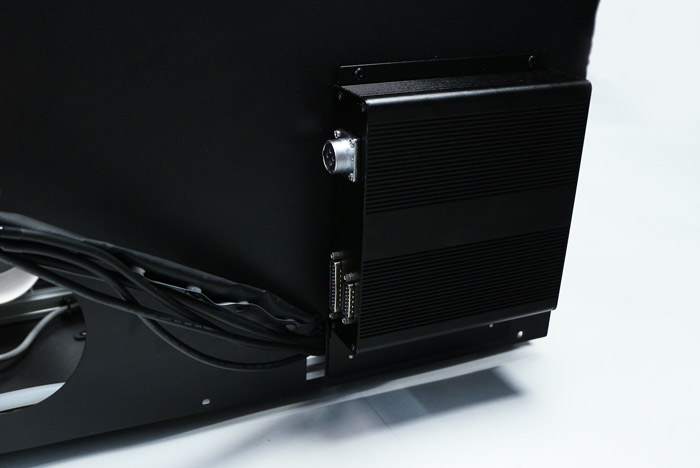

RELAY DC POWERケーブルとRELAY MOTORケーブルとRELAY SIGNALケーブルを、cover backの長穴から外に出します。

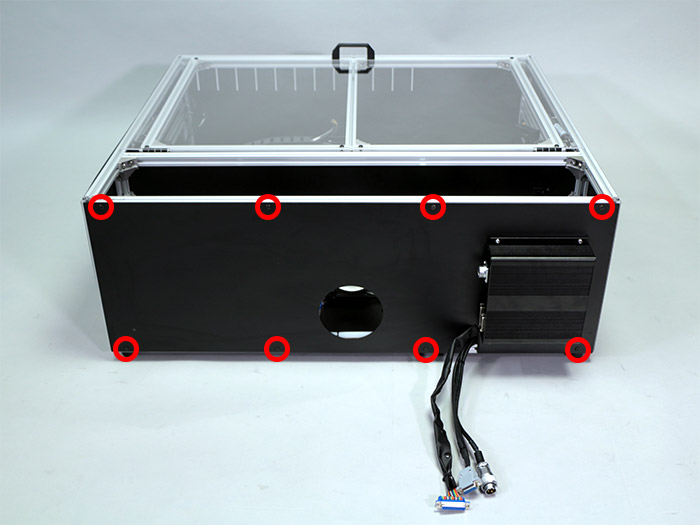

Cover backを、あらかじめ入れておいたM5Tナット8個とM5x6低頭ボルト8個で本体に取り付けます。

PCBケースにRELAY DC POWERケーブルを取り付けます。コネクタ部分に記載されている番号同士を合わせ、根元のローレットナットを回して固定して下さい。

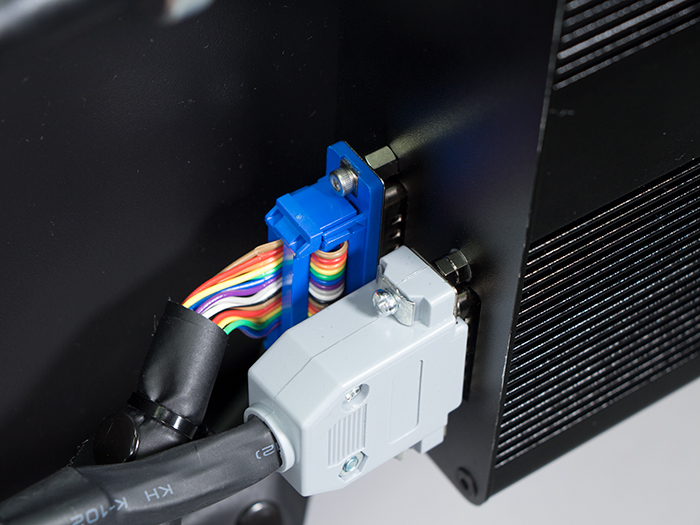

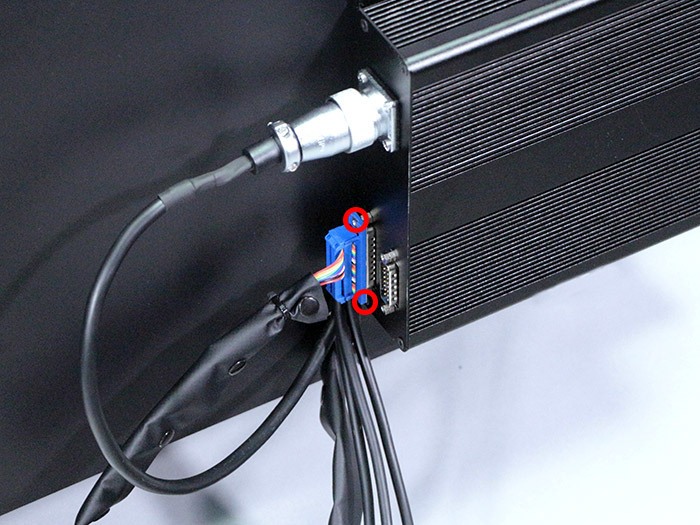

RELAY SIGNALケーブルをM2.5×6六角穴付ボルト2個で取り付けます。

RELAY MOTORケーブルをコネクタに取り付いているネジで取り付けます。
