水冷ホース取り付け

No.	部品名	備考	画像	個数
26	水冷ホース	2m		1
61	フローセンサー			1
38	結束バンド			8

工程手順

水冷ホース取り付け

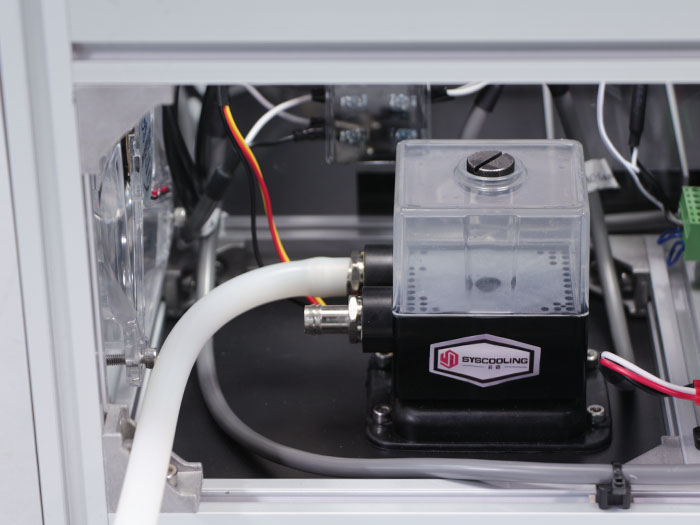

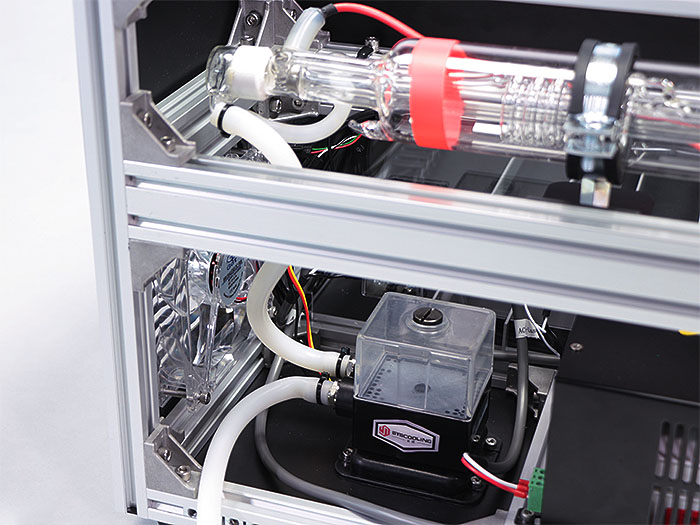

水冷ポンプの出口側（写真では奥側）にホースを取り付けます。

水冷ポンプの出口側からのホースは、レーザー管の照射しない方（LED DCファン側）に取り付けます。適当な長さでカットして取り付けてください。

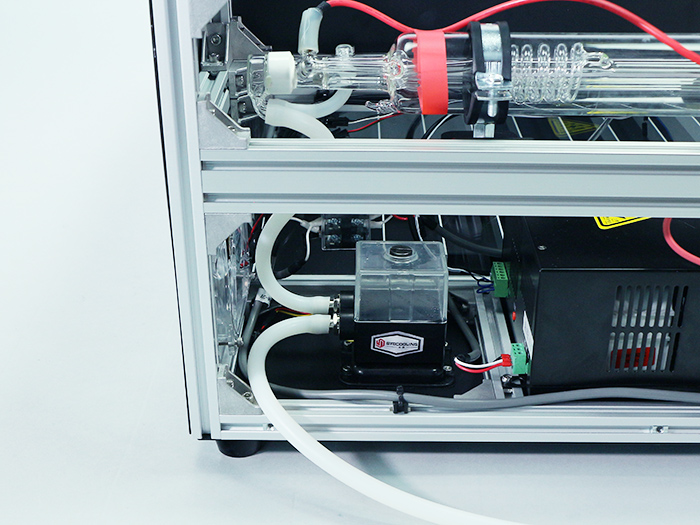

水冷ポンプの入口側（写真では手前側）にホースを取り付けます。

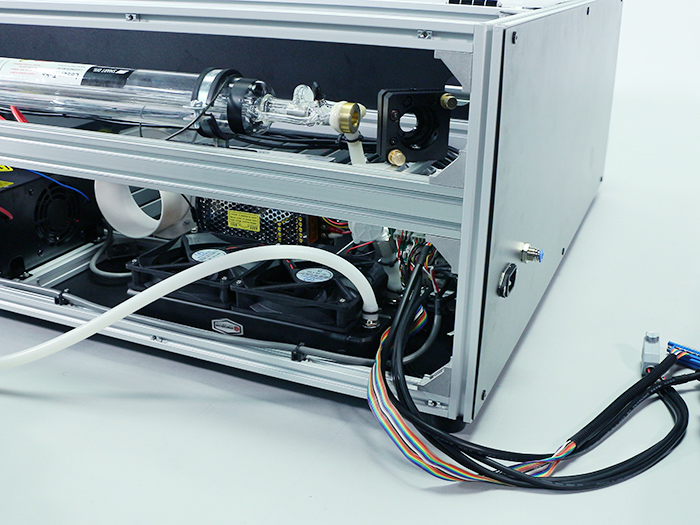

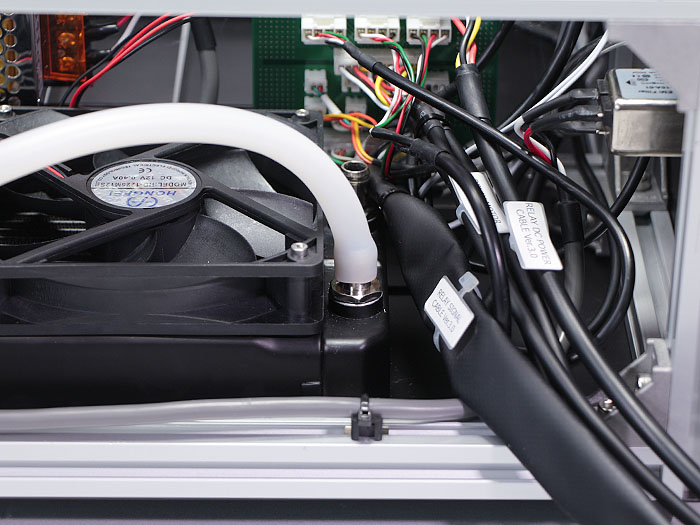

水冷ポンプの入口側からのホースはラジエーターユニットの写真手前側に取り付けます。適当な長さでカットして取り付けてください。

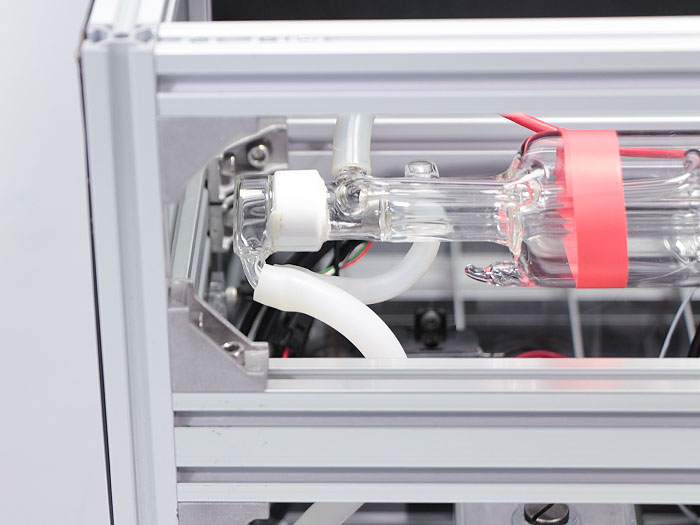

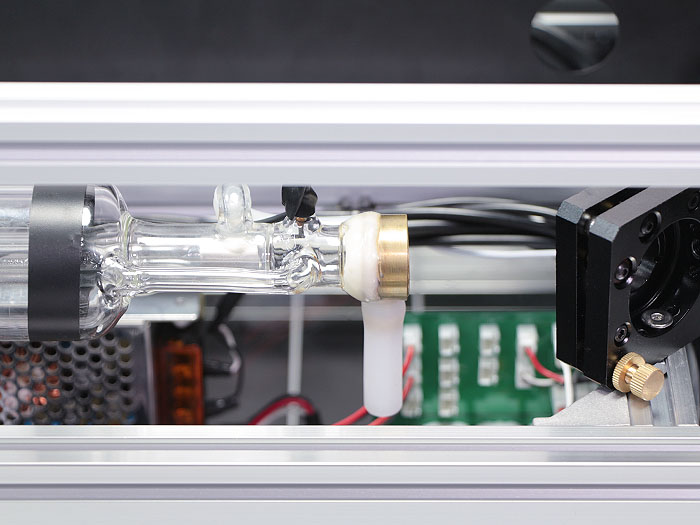

レーザー管の照射する側（第1ミラー側）にホースを取り付けます。 ※力を加えすぎるとレーザー管が割れる可能性がありますので注意してください。

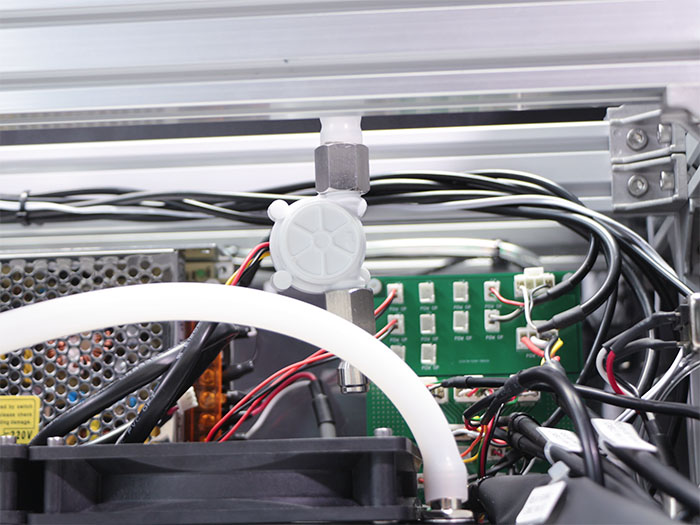

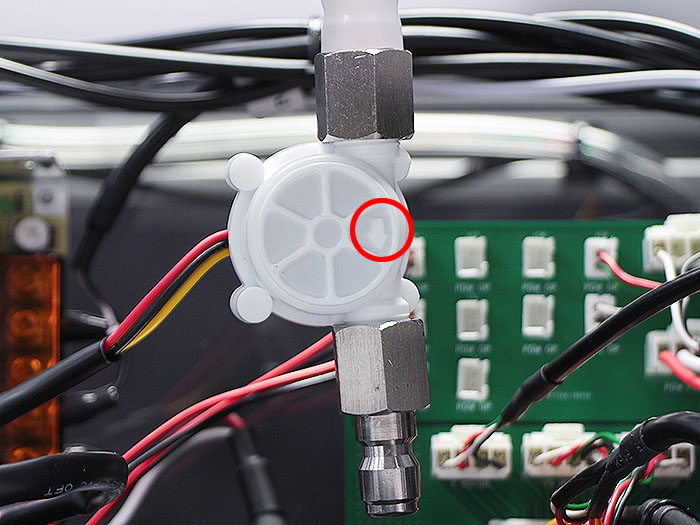

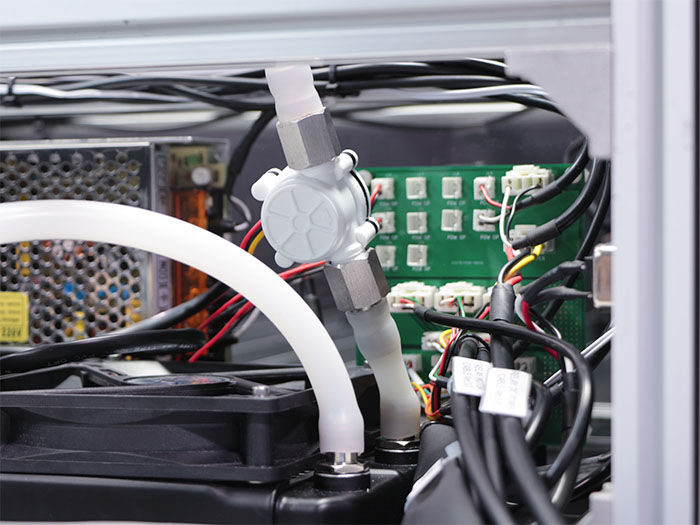

フローセンサーに取り付けます。適当な長さでカットして取り付けてください。 ※矢印が下を向くように取り付けてください。

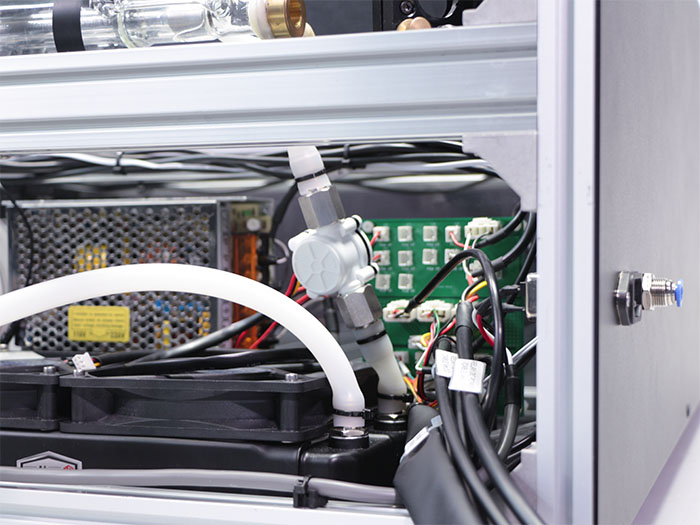

フローセンサーの下側にホースを取り付け、ラジエーターユニットの写真奥側にホースを取り付けます。適当な長さでカットしてください。

ホースを取り付けた8箇所を結束バンドで固定します。結束バンドの余った部分はカットしてください。

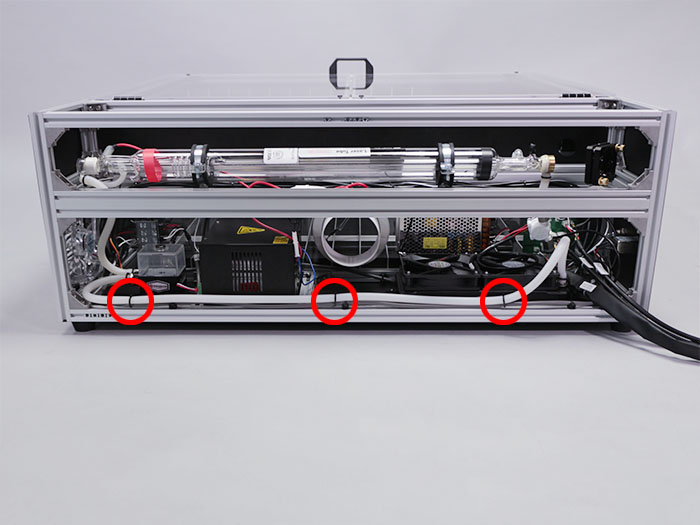

水冷ポンプからラジエーターユニットに取り付けた水冷ホースを、結束バンド3個でAC-Mainケーブルに固定します。
