プーリー取り付け

idler pulleyの取付

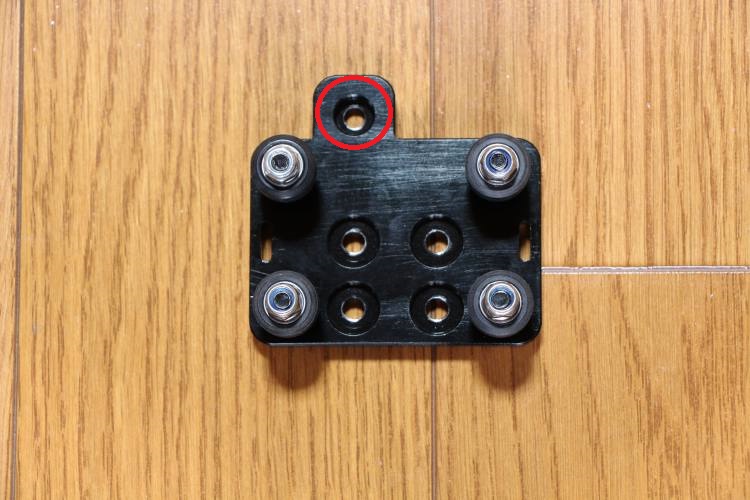

写真赤丸の部分にidler pulleyを取り付けます。

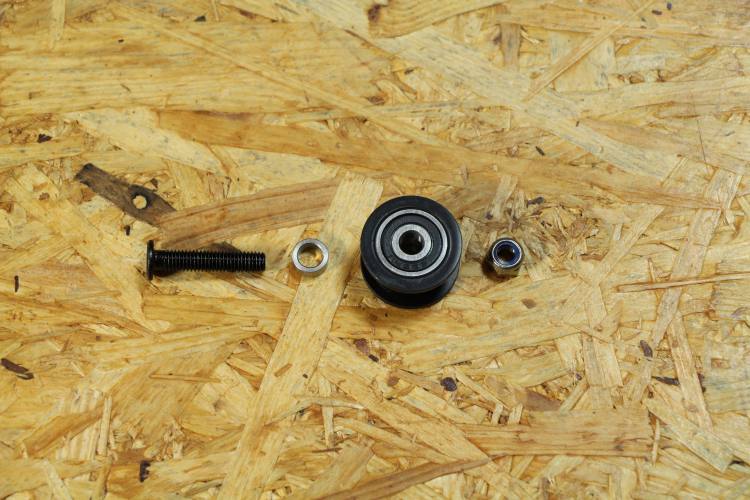

idler pulleyの構成を確認して下さい。この順番・向きを間違えないように注意してください。

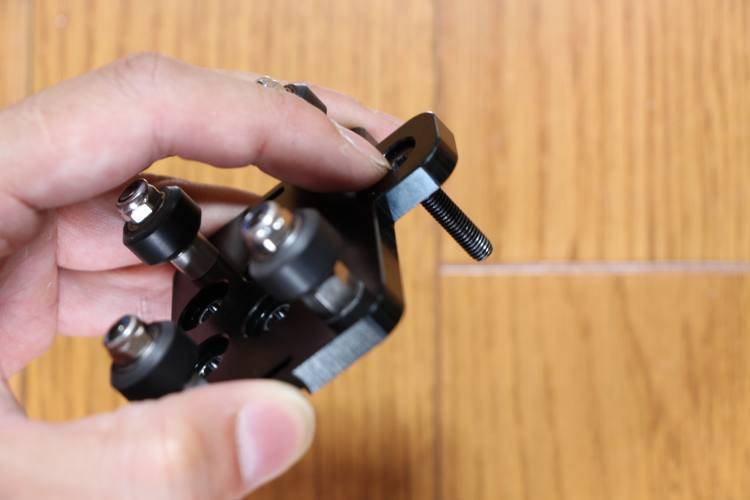

M5×25 低頭ボルトを写真の向きで取付穴に挿入します。

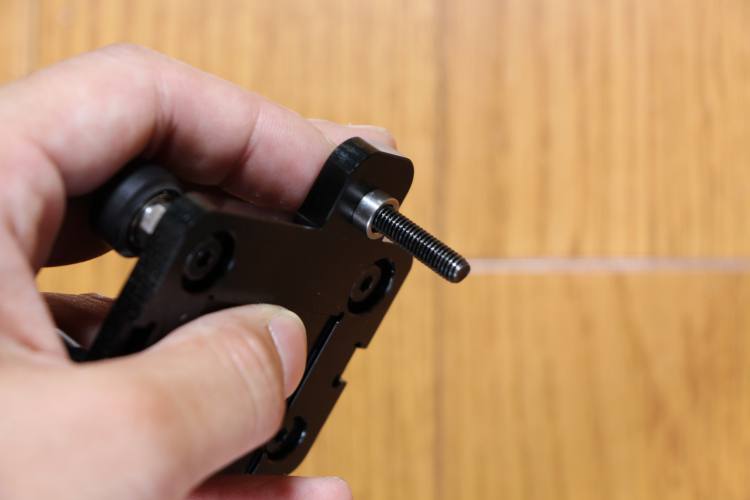

3.5mmスペーサーを挿入します。向きはありません。

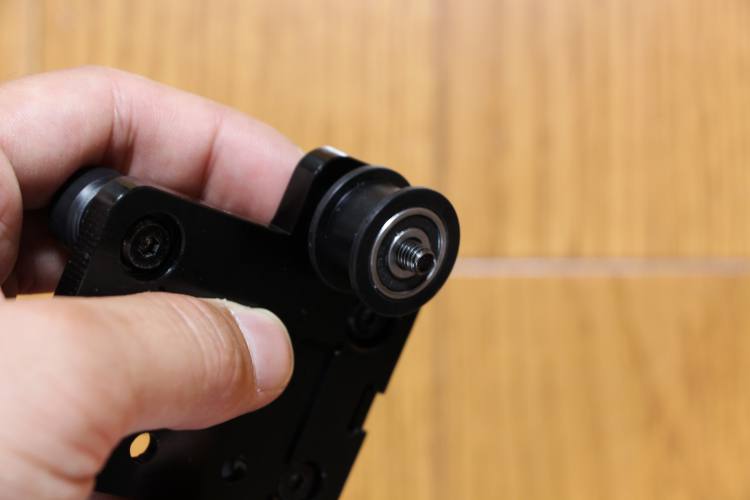

アイドラーを挿入します。向きはありません。

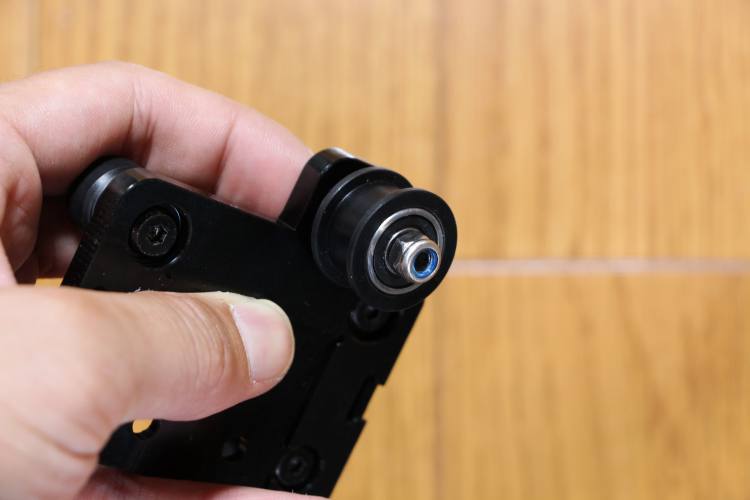

M5ナイロンナットを取り付けます。向きに注意してください。

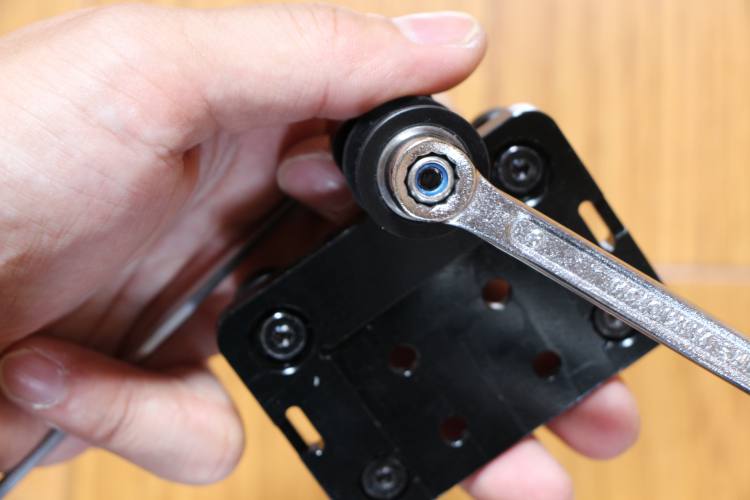

六角レンチとスパナで締めてください。

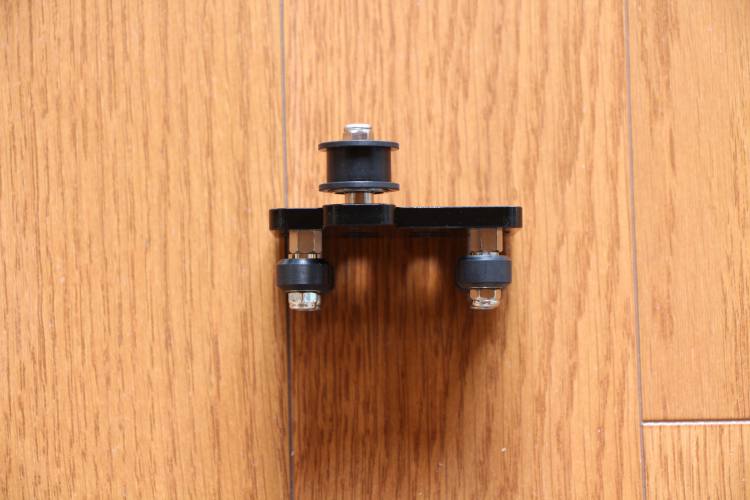

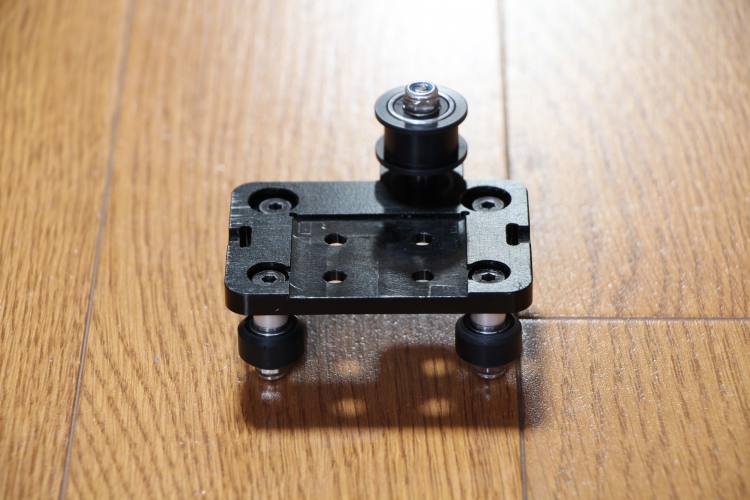

FLM_mini v plate_R_2040_1mの組立が完了です。
