PCBケースの組み立て

部品リスト

部品名 パーツID 画像 数量

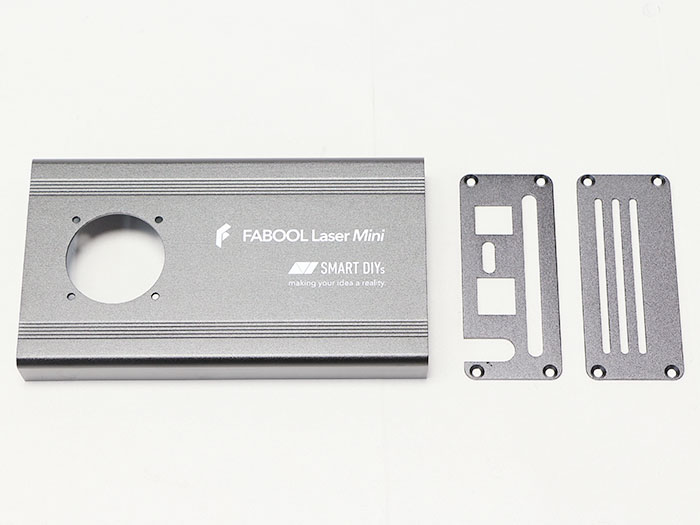

PCBケース D-1
PCBケース
1

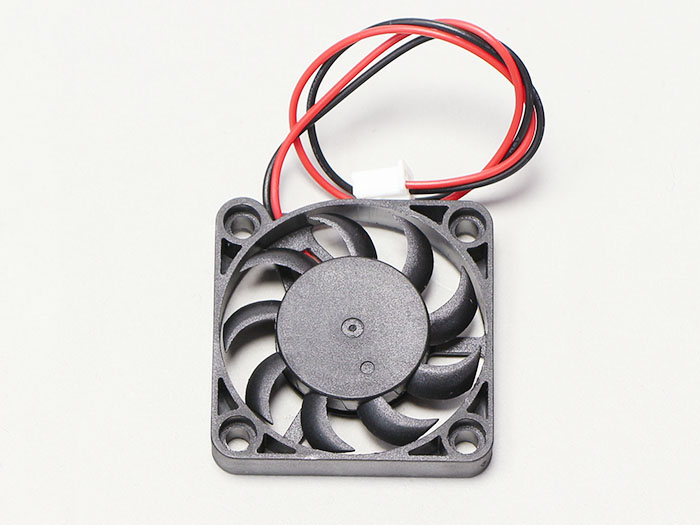

DCファン A-5
DC FAN
1

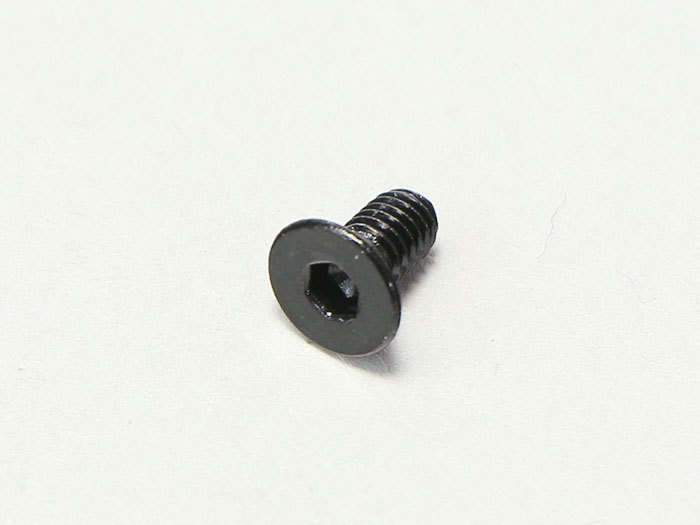

M3×6六角穴付き皿ボルト※1 C-1
M3x6皿ネジ
8

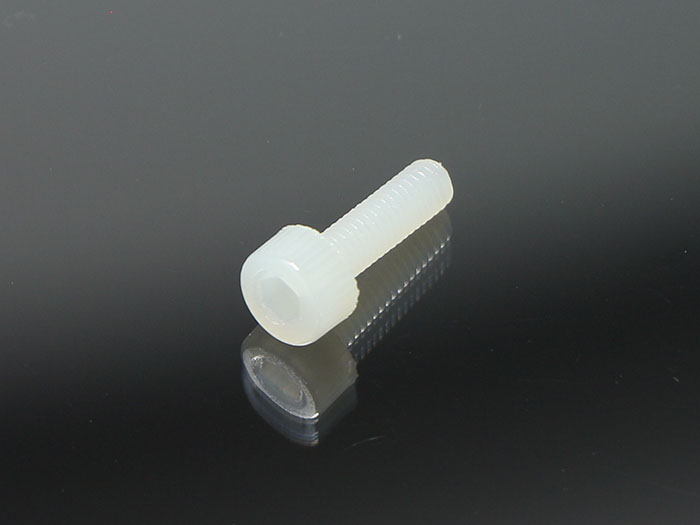

M3×10ナイロンネジ C-1
M3x10ネジ
4
結束バンド 本体C-1
結束バンド
1

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください

※本工程は、1.6Wモデルと3.5Wモデルで手順が異なります。以下にてそれぞれ説明していますので、該当箇所をご参照ください。

PCBケースの組み立て(1.6Wの場合)

DCファンを取り付ける

PCBケースにDCファンをM3×10ナイロンネジを使って取り付けます。
DCファンの向きに注意してください。

ボルト締め

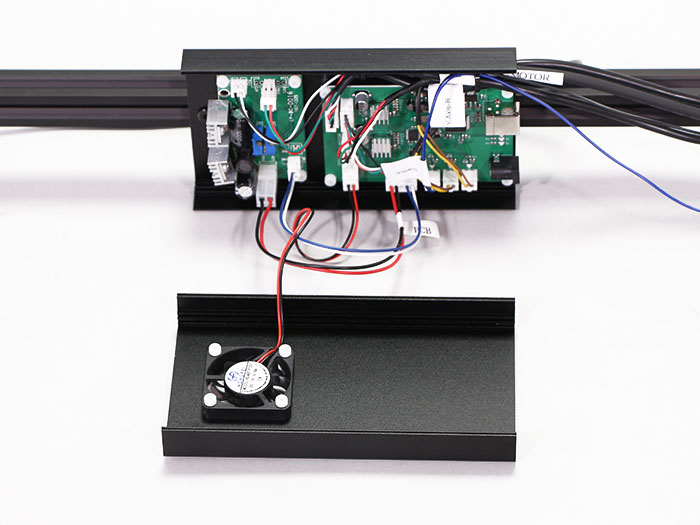

DCファンをコントロール基板(「FAN 1」と書かれたコネクター)に接続します。

ケーブル接続
ケーブル接続完了

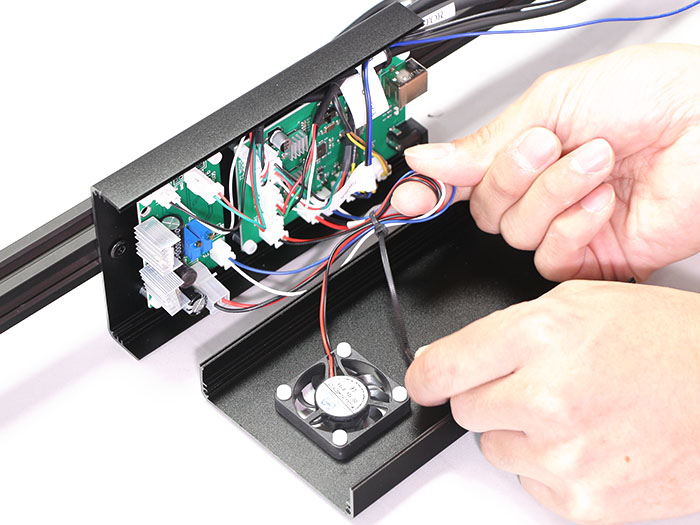

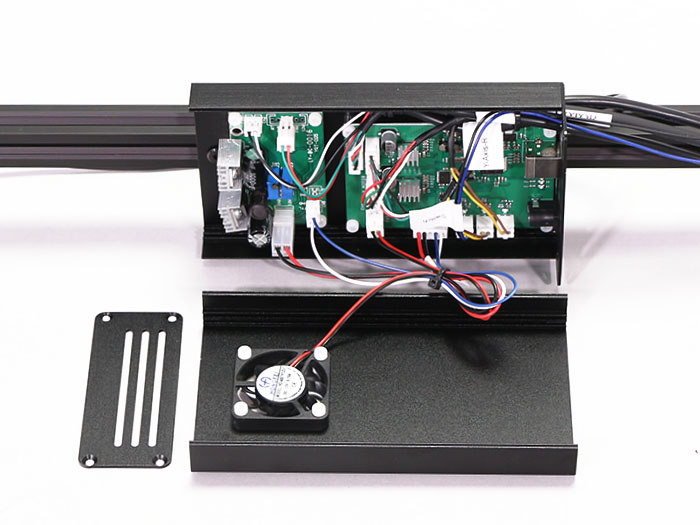

写真を参考にDCファンのケーブルとPCBケーブルを結束バンドで留めます。

留める様子

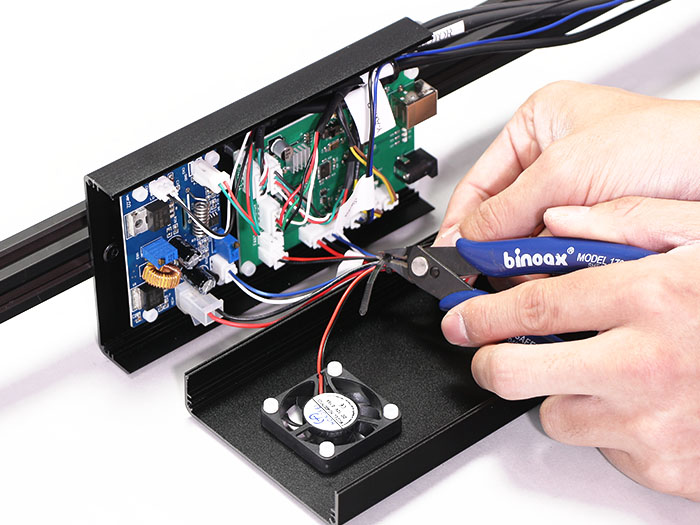

結束バンドの余った部分をカットします。

余りを切る

サイドカバーを取り付ける

PCBケースのサイドカバーを取り付けます。M3×6六角穴付き皿ボルト(PCBケース専用ねじ)を使用します。完全に締めてしまうと反対側の取付が出来ない場合がありますので、少し緩めておいてください。

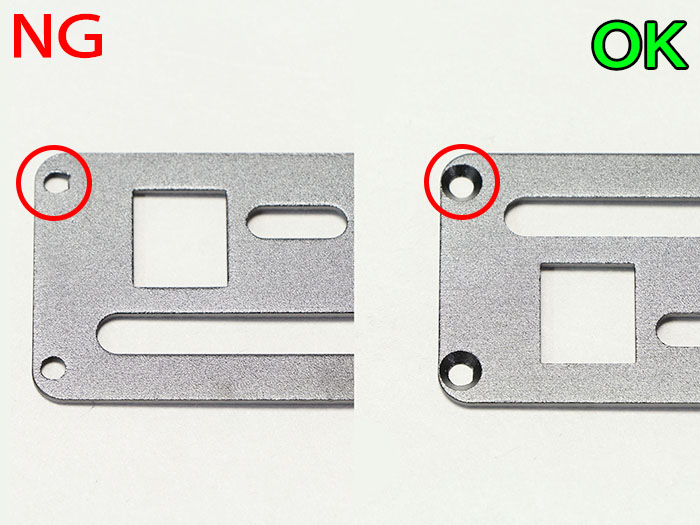

サイドカバーには向きがあります。OKの面を外側に向けて取り付けてください。

PCBケース左説明
PCBケース左側取付前
PCBケース左側取付後
PCBケース右側取付前
PCBケース右側取付後

フロントカバーを取り付ける

M3×6六角穴付き皿ボルト(PCBケース専用ねじ)を使用して、DCファンのついているフロントカバーを取り付けます。

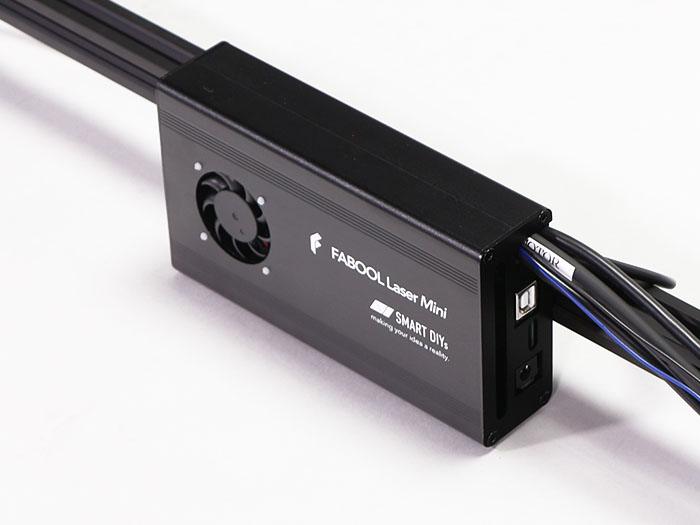

ケース取り付け後左面
ケース取り付け後右面

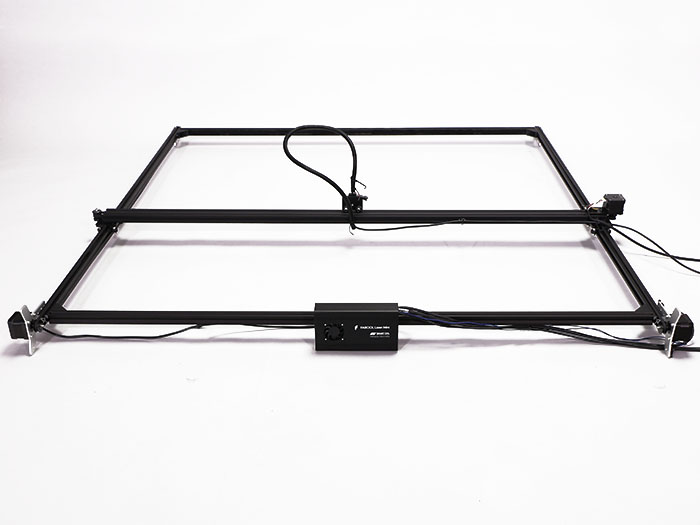

完了

「レーザーユニットの取り付け」へ

PCBケースの組み立て(3.5Wの場合)

DCファンを取り付ける

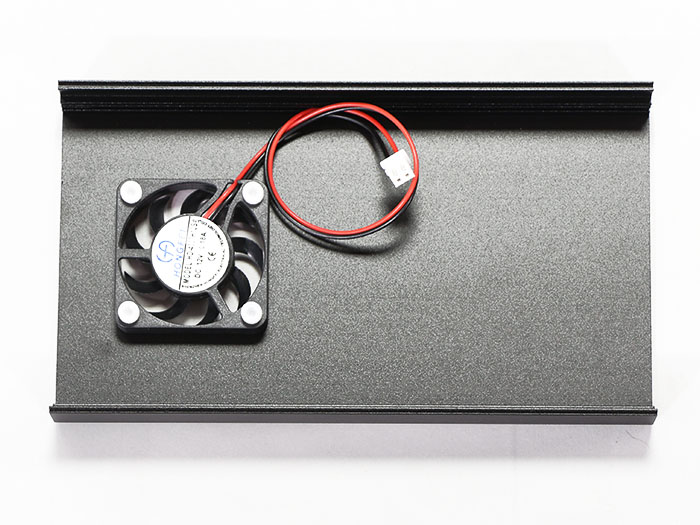

PCBケースにDCファンをM3×10ナイロンネジを使って取り付けます。
DCファンの向きに注意してください。

ファンの方向

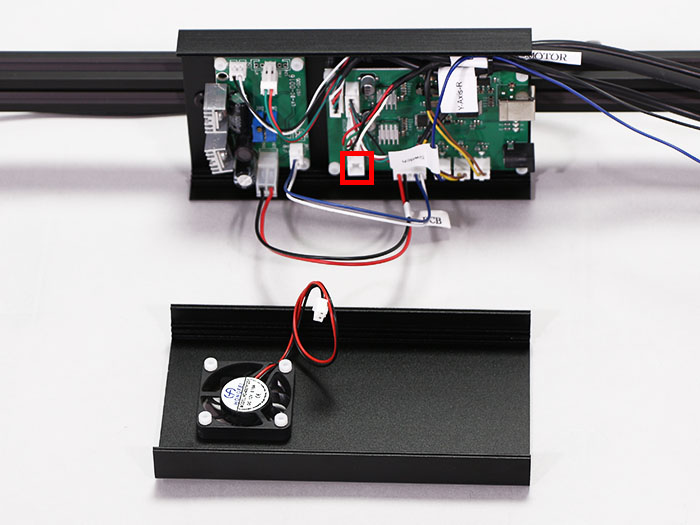

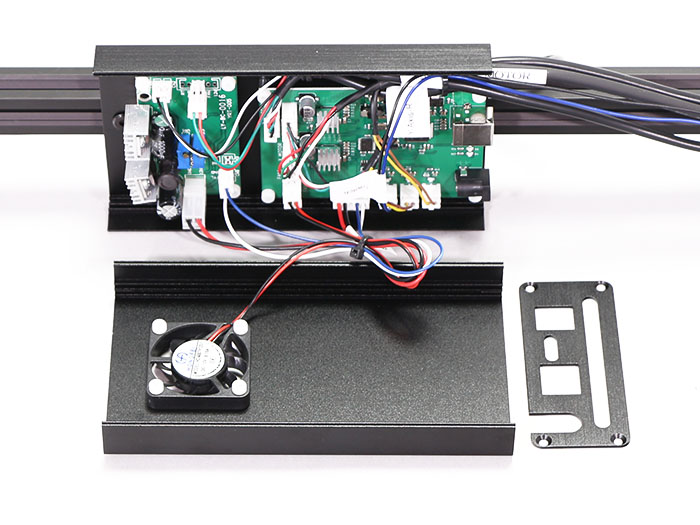

DCファンをコントロール基板(「FAN 1」と書かれたコネクター)に接続します。

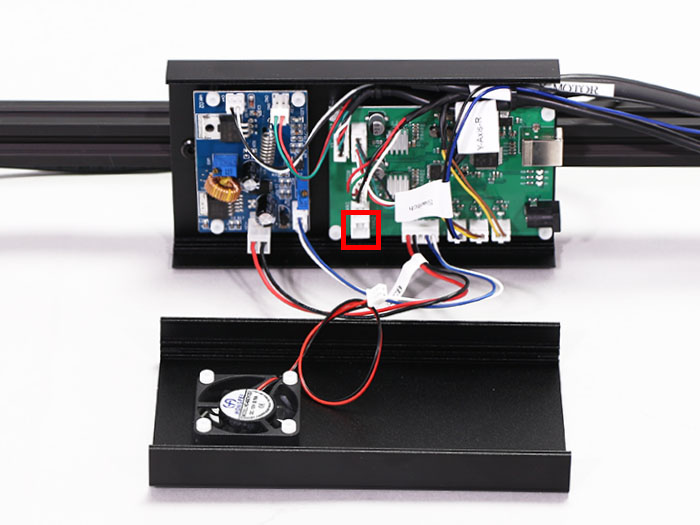

FAN 1コネクター

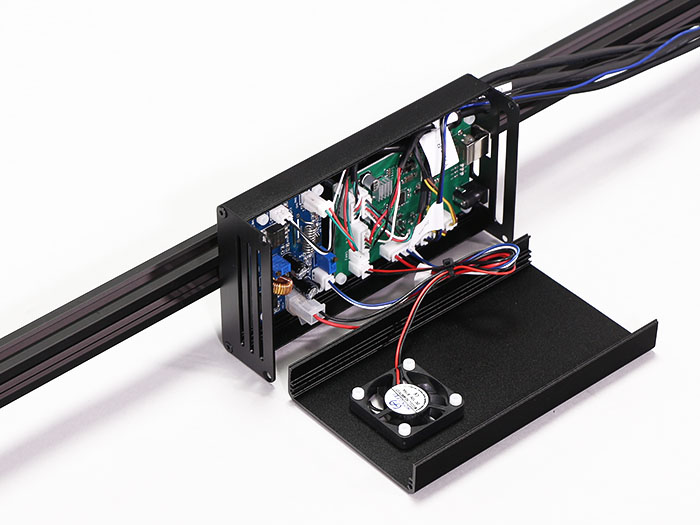

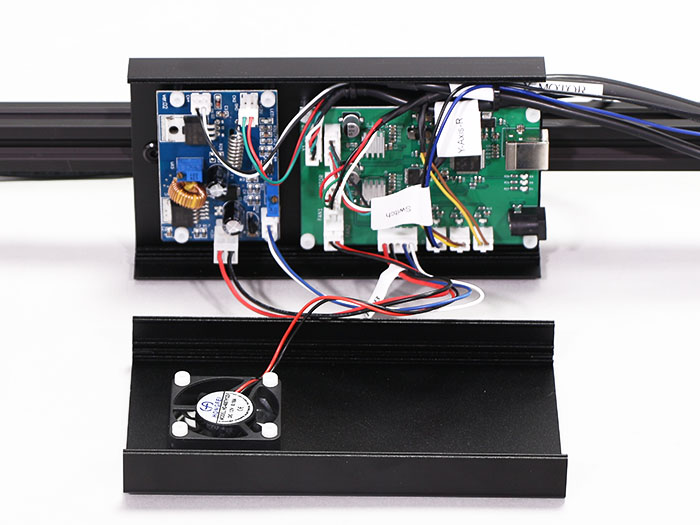

FAN取り付け後

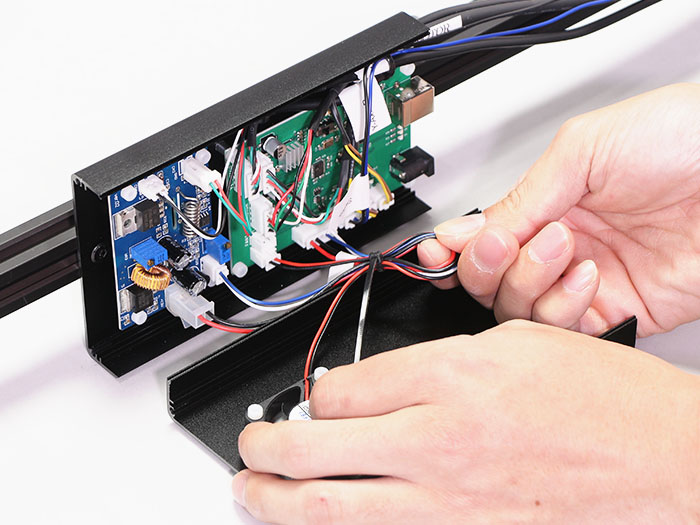

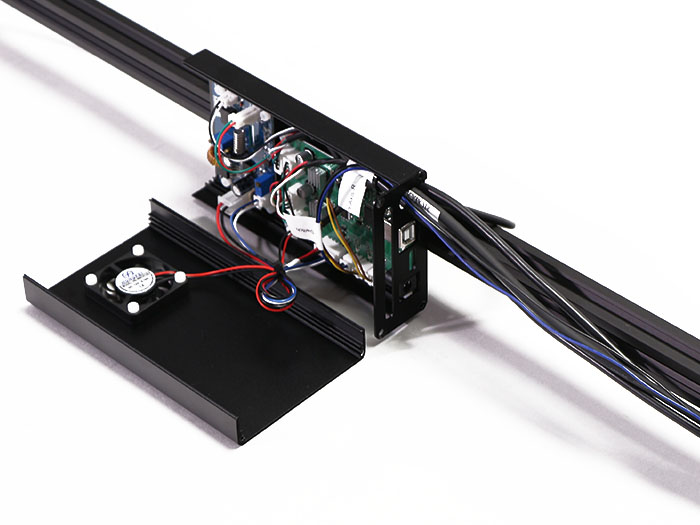

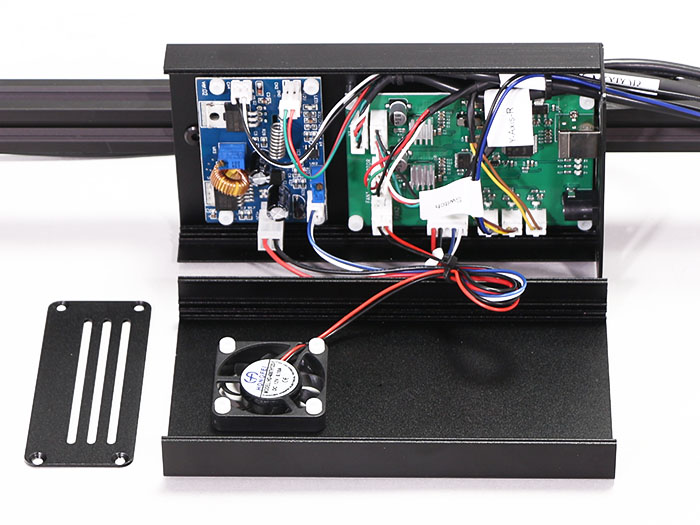

写真を参考にDCファンのケーブルとPCBケーブルを結束バンドで留めます。

留りまとめ

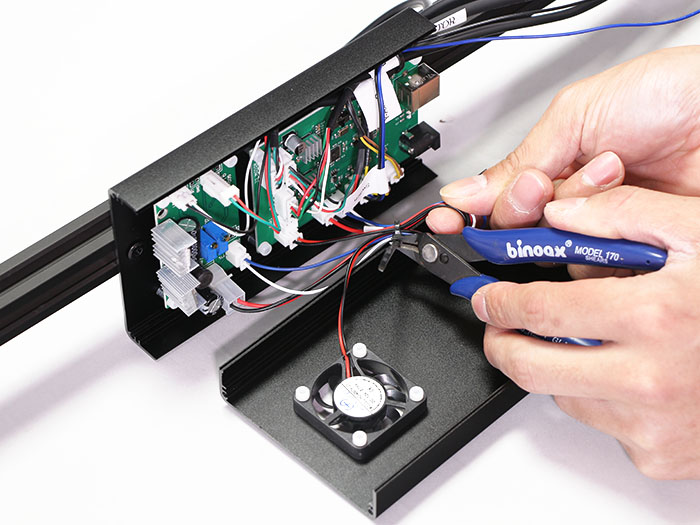

結束バンドの余った部分をカットします。

余りを切る

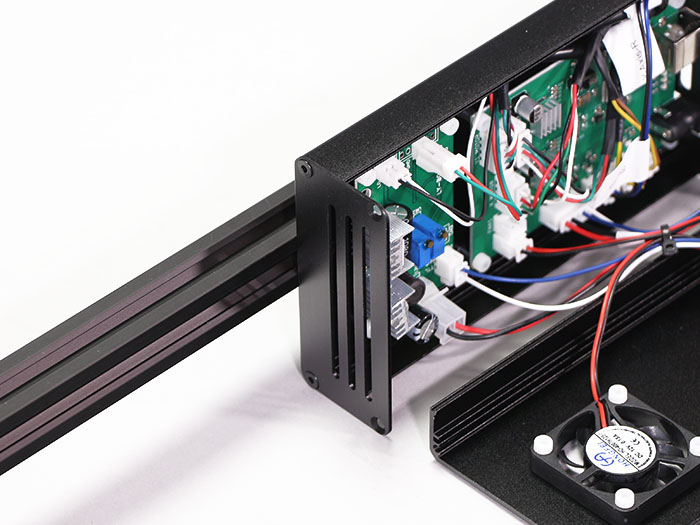

サイドカバーを取り付ける

PCBケースのサイドカバーを取り付けます。M3×6六角穴付き皿ボルト(PCBケース専用ねじ)を使用します。完全に締めてしまうと反対側の取付が出来ない場合がありますので、少し緩めておいてください。
サイドカバーには向きがあります。OKの面を外側に向けて取り付けてください。

PCBケース説明

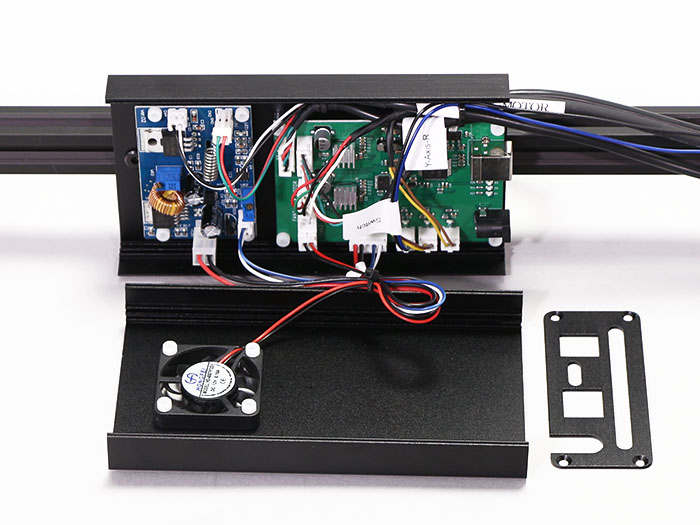

サイドカバー左面取付前
サイドカバー左面取付後

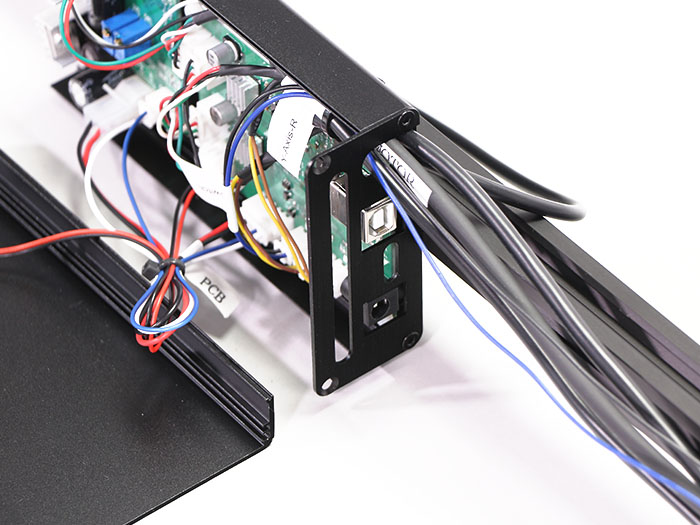

サイドカバー右面取り付け前
サイドカバー右面取り付け後

フロントカバーを取り付ける

M3×6六角穴付き皿ボルト(PCBケース専用ねじ)を使用して、DCファンのついているフロントカバーを取り付けます。

ケース取り付け後左面
ケース取り付け後右面

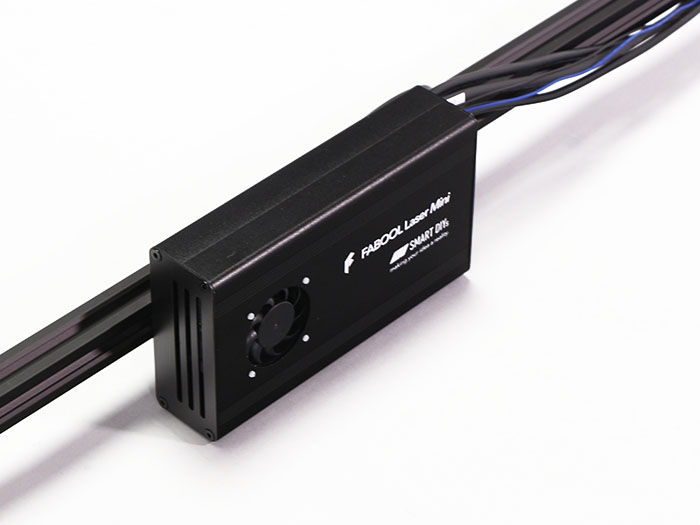

完了
