UVレーザーでの加工は視認性が抜群
様々な用途で活躍します
LM110Uは他のレーザー加工機とは異なる表現が可能。さらに標準で高性能ガルバノスキャナ搭載だから加工速度が速く、従来のレーザー刻印の高速化が図れます。
￥1,398,100~(税込)

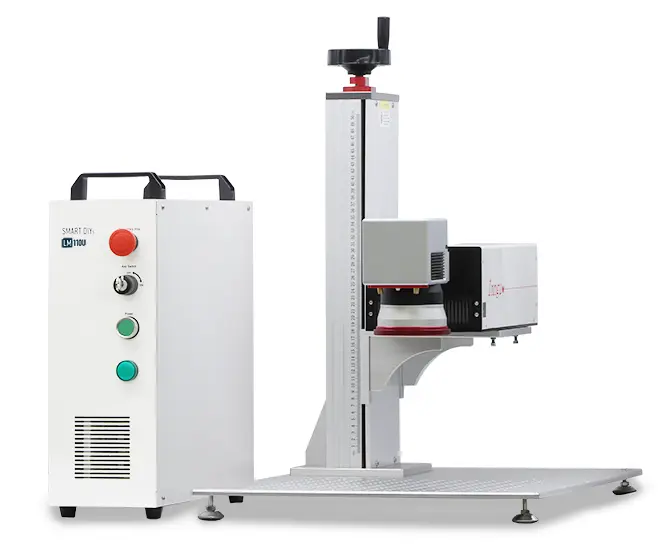

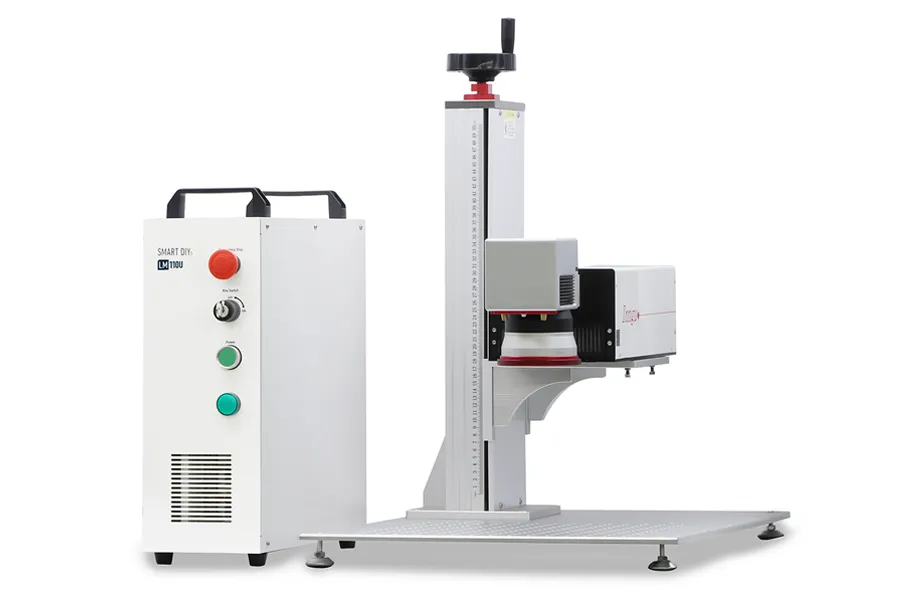

LM110Uは
樹脂やガラス等に刻印できる
UVレーザーマーカーです
プロモーションビデオ
樹脂や金属、ガラスへの刻印テスト
こんなお悩みありませんか？
- プラスチック・ガラス製品にマーキングしたい
- 大小様々な大きさの加工がしたい
- より精細なマーキングをしたい
- 円柱、円錐、リング等の曲面に加工したい
- 幅広い素材にマーキングしたい
LM110Uなら
例えばこんな作品が作れます

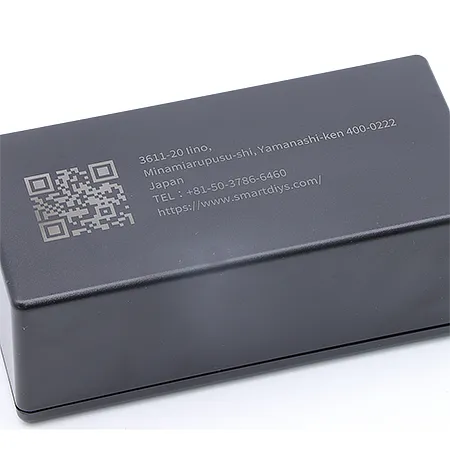

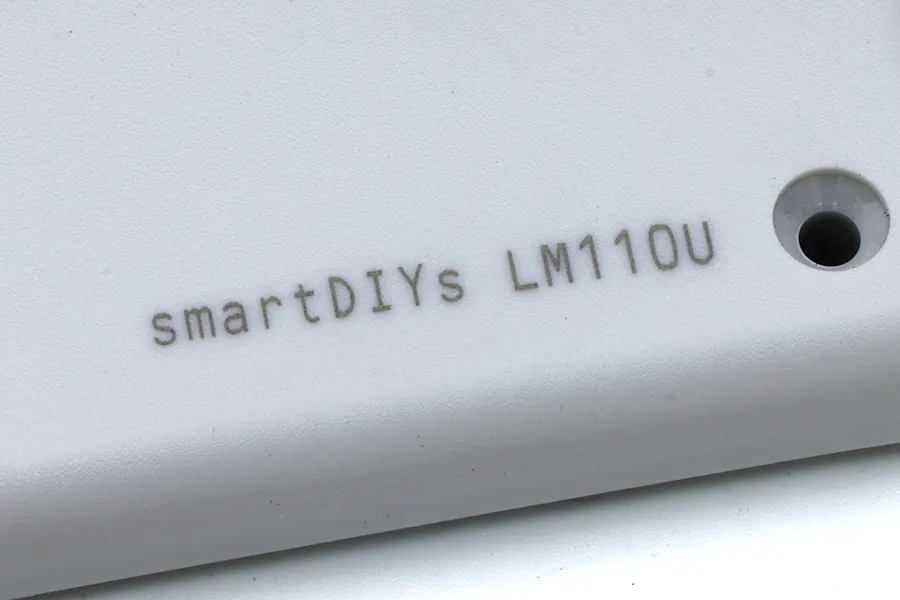

ABS樹脂ケース

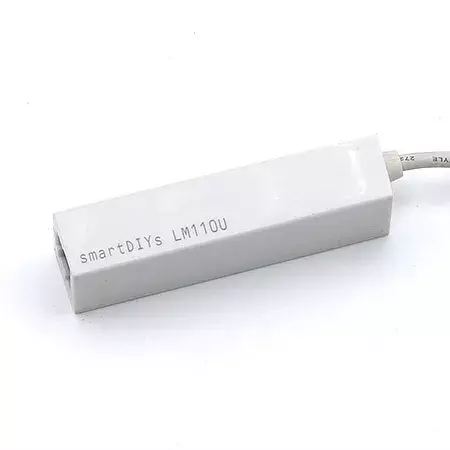

充電器

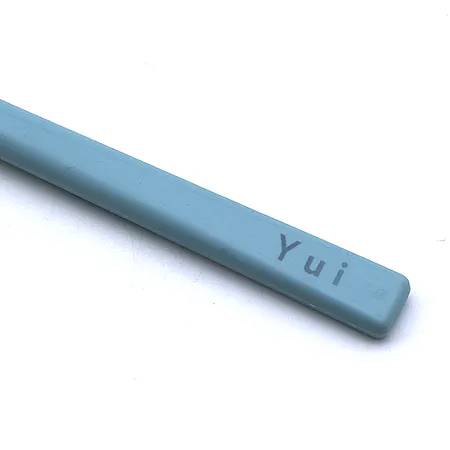

シリコン製スプーン

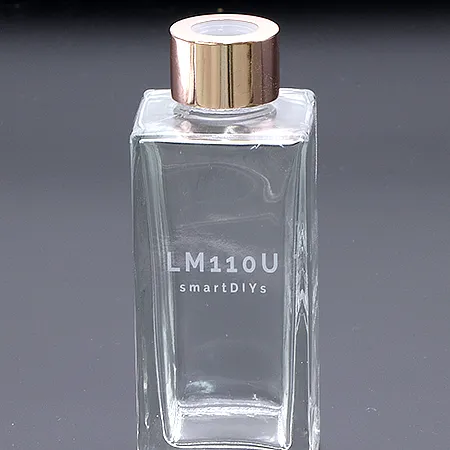

ガラス瓶

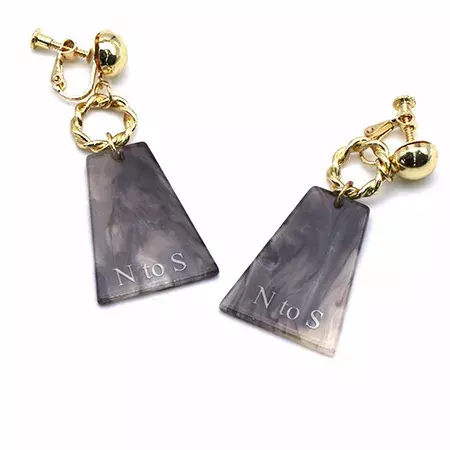

アクセサリー

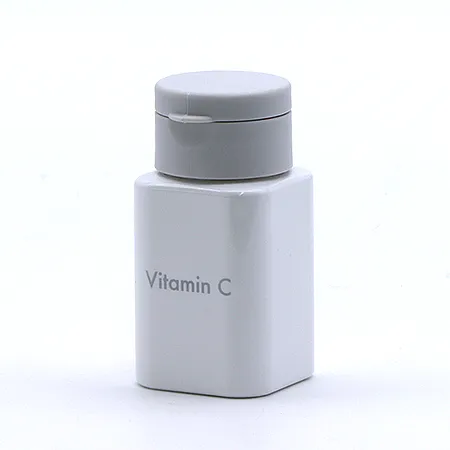

医療用ボトル

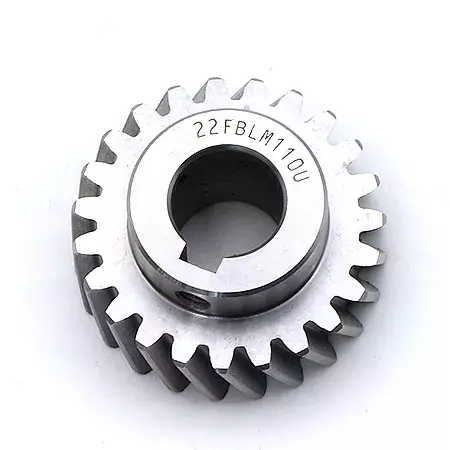

金属部品

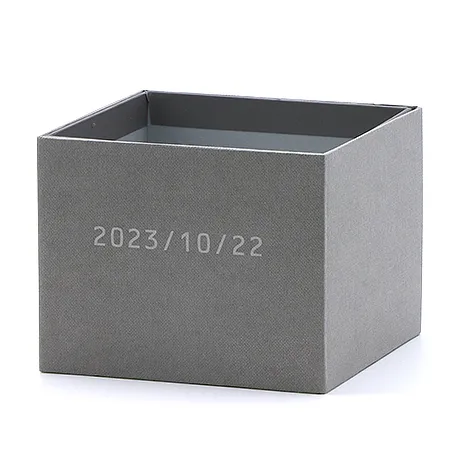

パッケージ

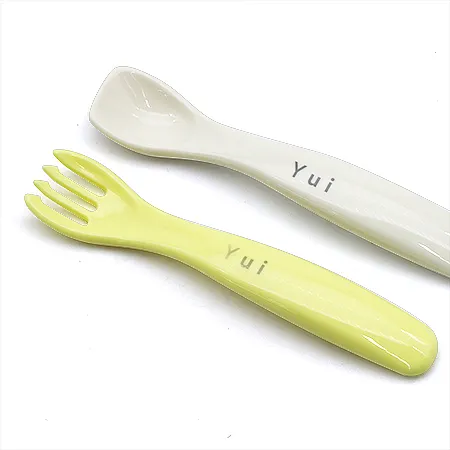

ポリプロピレン製食器
加工に適した素材
LM110UはUVレーザー搭載のため、金属・樹脂・ガラス等の素材への加工に適しています。
-
ステンレス
-
アルミ
-
鉄
-
ABS樹脂
-
PET樹脂
-
ガラス
-
革
-
紙
-
シリコン
-
ポリカーボネート
UVレーザーでの加工は視認性が抜群
-
特徴
ダメージレス印字

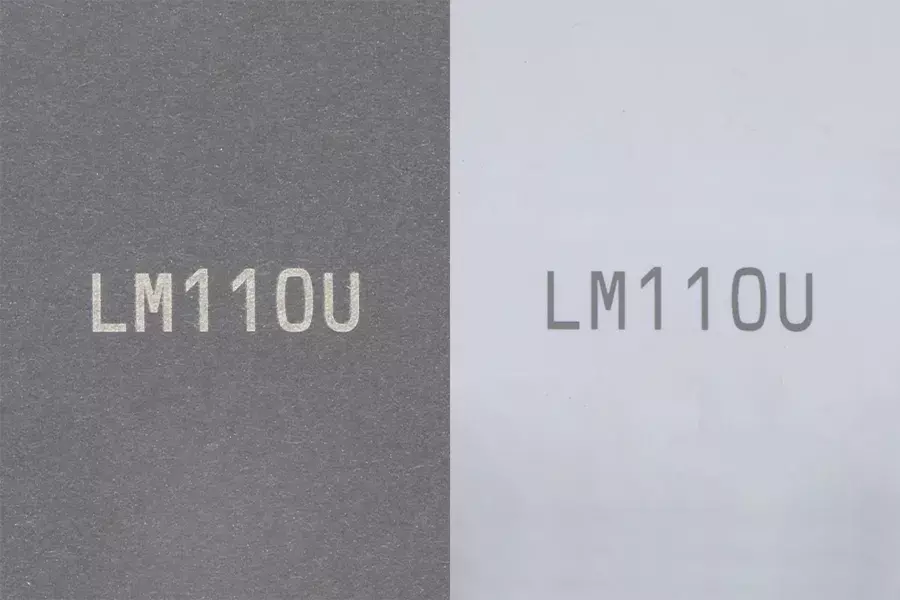

UVレーザーでの加工は光分解加工となるため、熱で素材を傷めずに加工できます。溶けやすい樹脂や焦げやすい紙などのデリケートな素材にとてもおすすめです。※左：紙への刻印 右：PET樹脂への刻印
-
特徴
圧倒的に精細な加工が可能
光分解加工のため加工箇所周辺への影響が少なく、高精細な加工が可能です。加工箇所の仕上がりが特に綺麗なレーザーマーカーとなります。
-
特徴
数多くの素材に対応
樹脂だけでなく、ガラス、紙、シリコン、金属など幅広い素材に対応しています。
-
特徴
回転軸などの豊富なオプション
円柱の素材やリングなどを加工するための回転軸を5種類ご用意。より加工の幅が広がります。また、加工の開始を足で操作できるフットスイッチや、素材の位置を細かく調整できるXYステージなど、便利なオプションを取り揃えております。
-
特徴

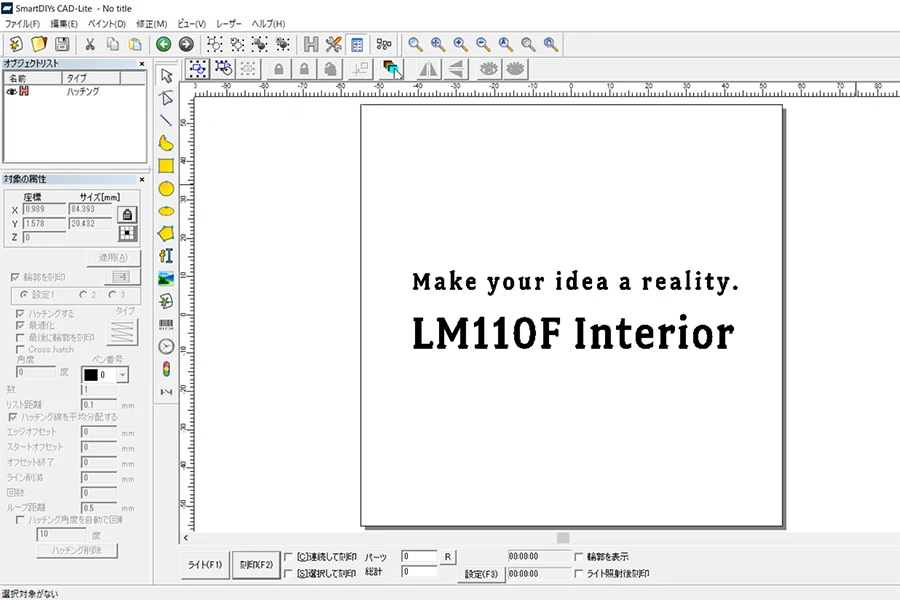

レーザーマーカー専用制御ソフトにSmartDIYs CADが付属
付属ソフトウェア「SmartDIYs CAD」は、グラフィックやテキストの作成・読み込みなどの編集機能を持ち、レーザー出力、周波数、スキャン速度など、レーザーの設定パラメータを包括的に制御できます。※ 対応OS：Windows
-
-
特徴

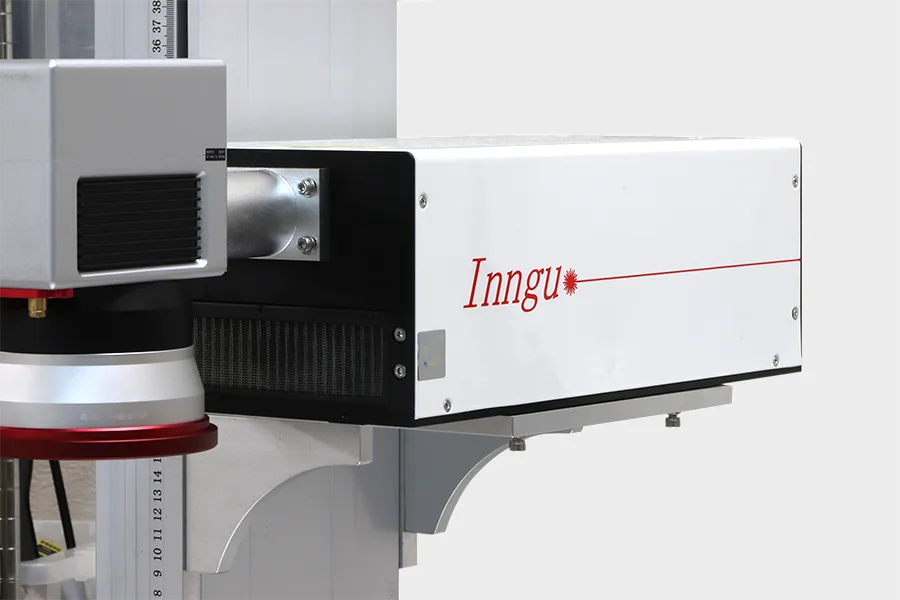

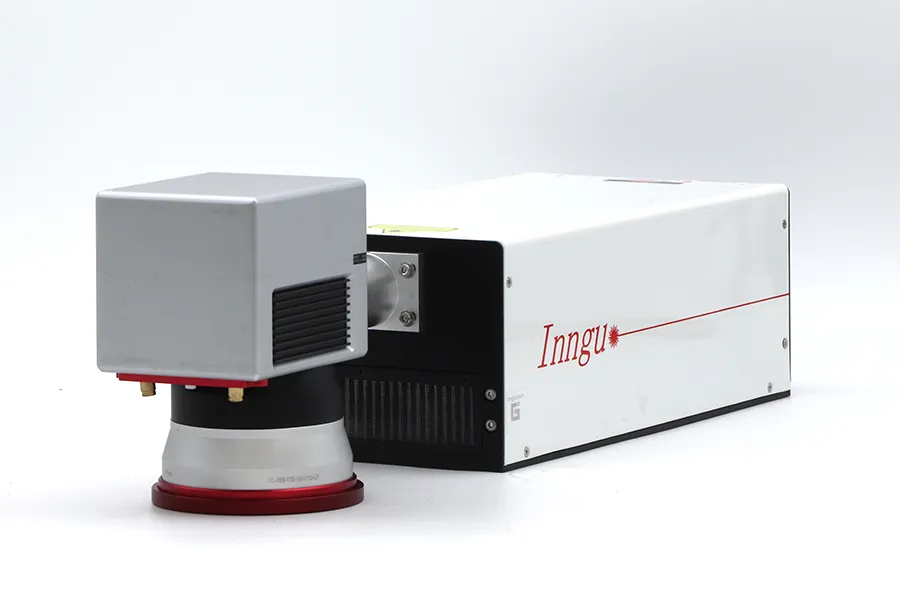

空冷式なので、コンパクト
LM110Uは水冷ではなく空冷方式のため、余計な付属品がいらずコンパクトです。持ち運びも可能です。
-
特徴

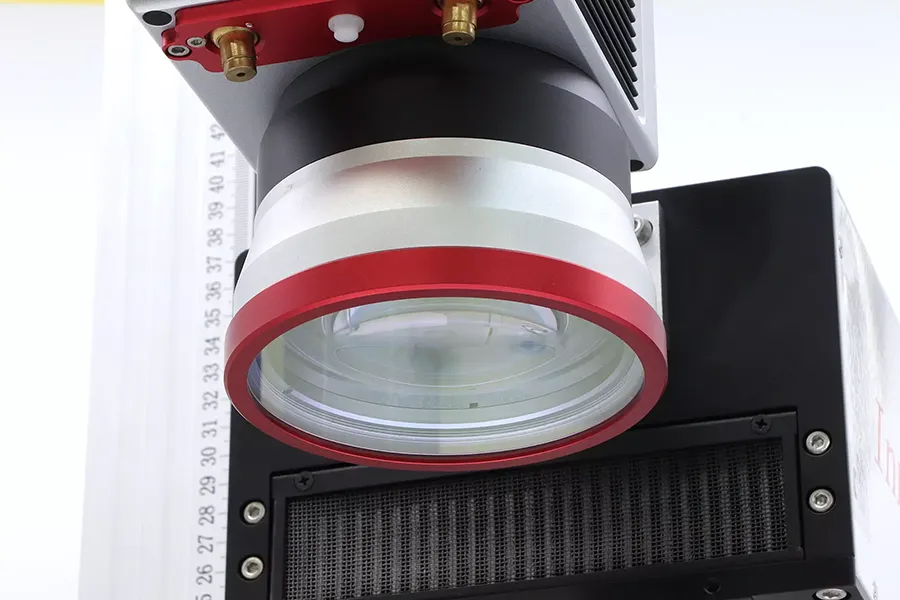

お手入れ簡単防塵レンズ
レーザー光が通るレンズを防塵レンズが覆っているので、クリーナーまたはカメラレンズ用のクリーナ等を使用し、傷が付かないように優しく拭くだけでレンズクリーニング完了です。
オプション

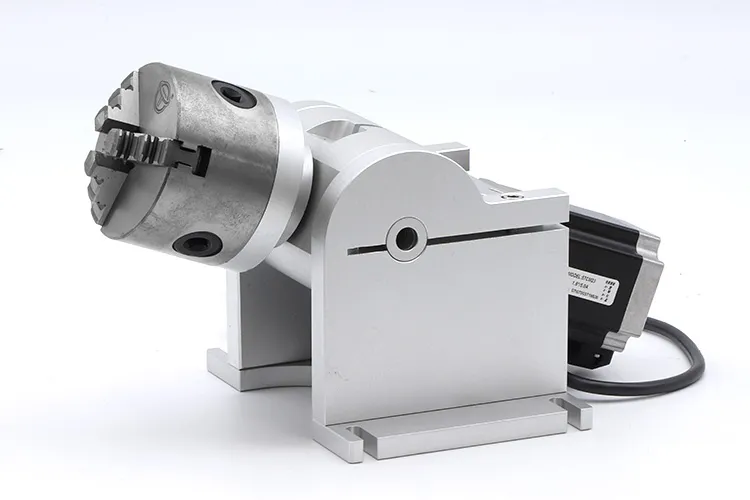

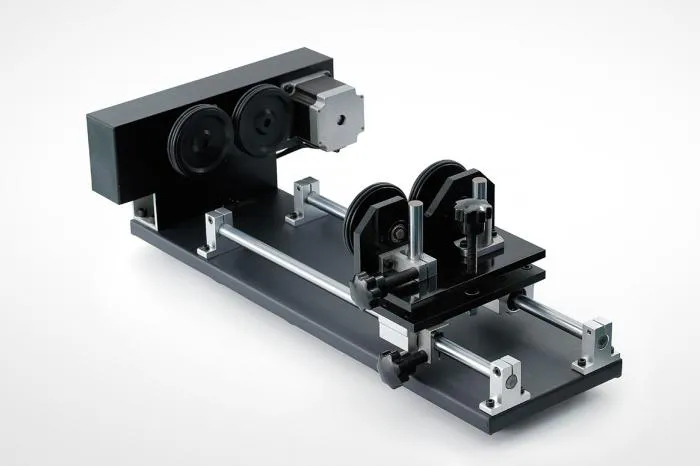

回転軸（5種類）
販売価格62,700〜108,900円（税込）
円柱・円錐・リング形状の素材を加工するために必要なオプション。素材を回転させながら加工を行います。素材の固定方法が異なる5種類をご用意しました。

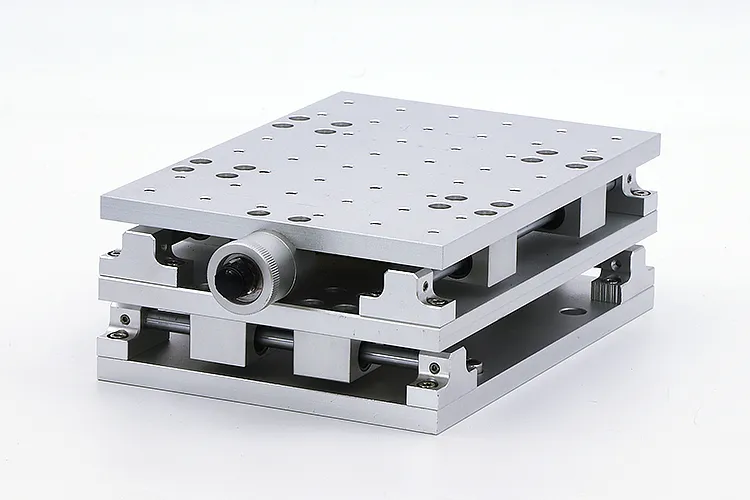

XYステージ
販売価格26,400円（税込）
位置を細かく微調整するためのオプションです。素材や治具、回転軸などを固定して使用します。

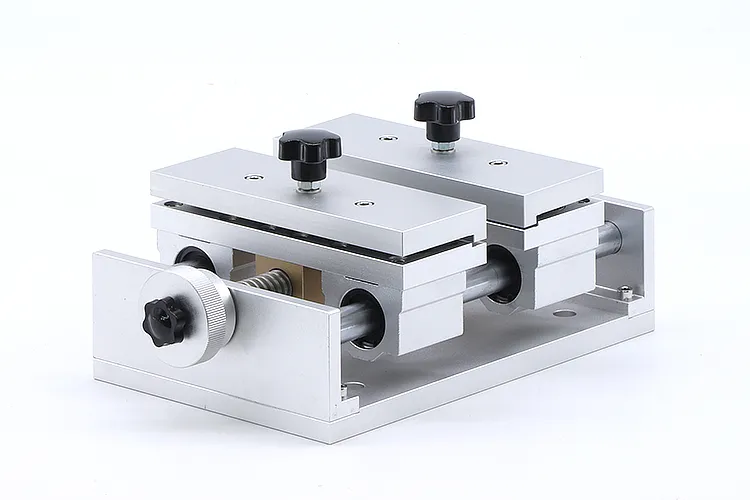

簡易バイス
販売価格44,550円（税込）
素材を固定するためのバイス（万力）です。加工ベッドに安定して置くことができない素材などは簡易バイスを使用して固定してください。

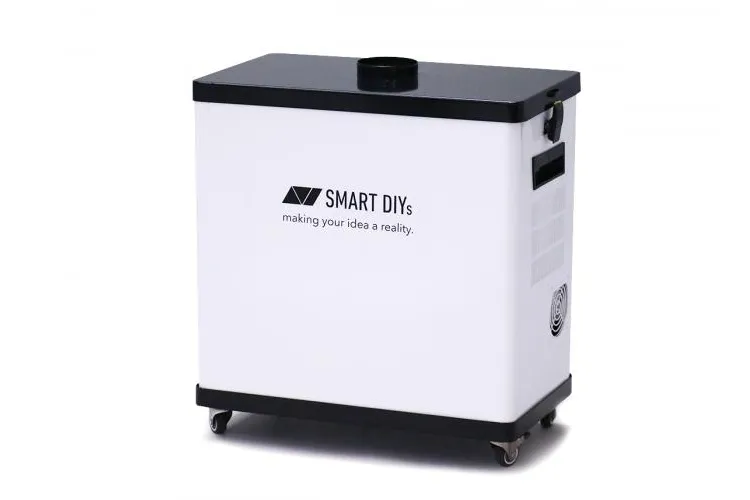

集塵機+専用ダクト
販売価格94,600円（税込）
加工時に発生する塵や煙、臭いをフィルターで除去する装置です。煙や臭いを軽減できるため、室内で加工を行う方におすすめです。LM110U用に吸気口が広いダクトが付属しています。※定期的なフィルターの交換が必要です。

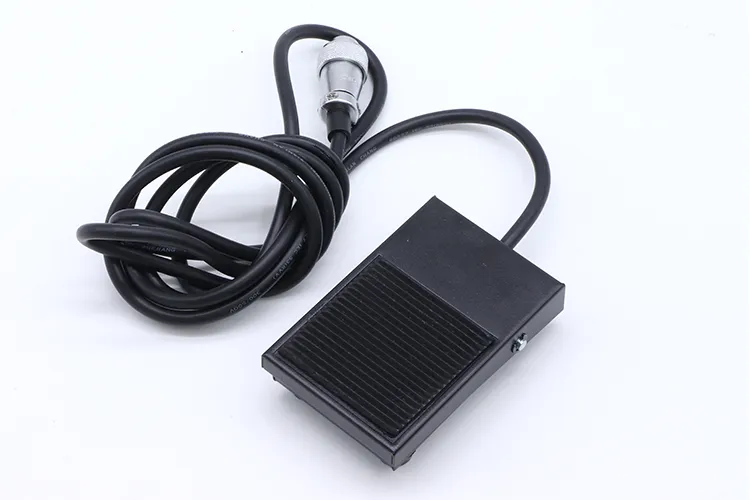

フットスイッチ
販売価格3,300円（税込）
加工の開始を足で操作するためのオプションです。連続で加工する場合にオススメのオプションです。

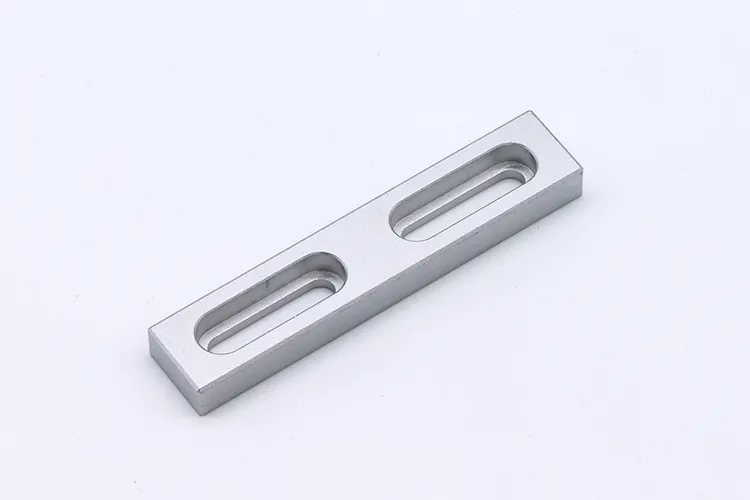

位置決めバー
販売価格1,210円（税込）
加工ベッドに固定して使用します。素材を常に同じ位置に配置するためのオプションです。

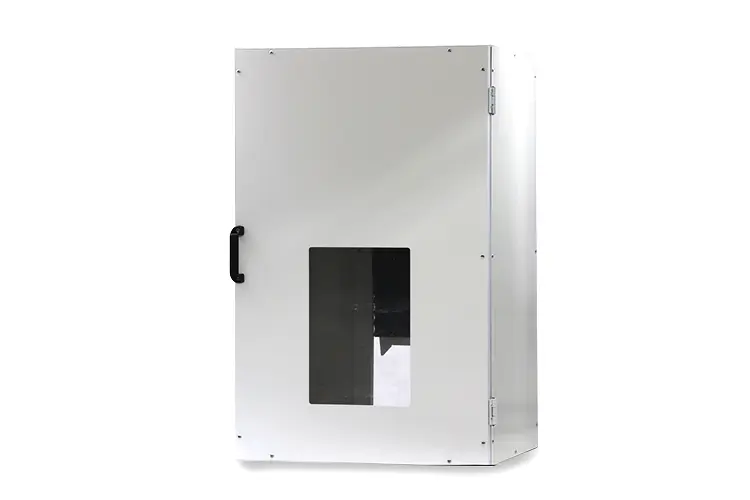

カバー
販売価格57,200円（税込）
レーザーの照射部と加工ベッドを覆うカバーです。カバーを使用することでレーザーが外部に漏れることを防ぎます。組み立てが必要な製品です。

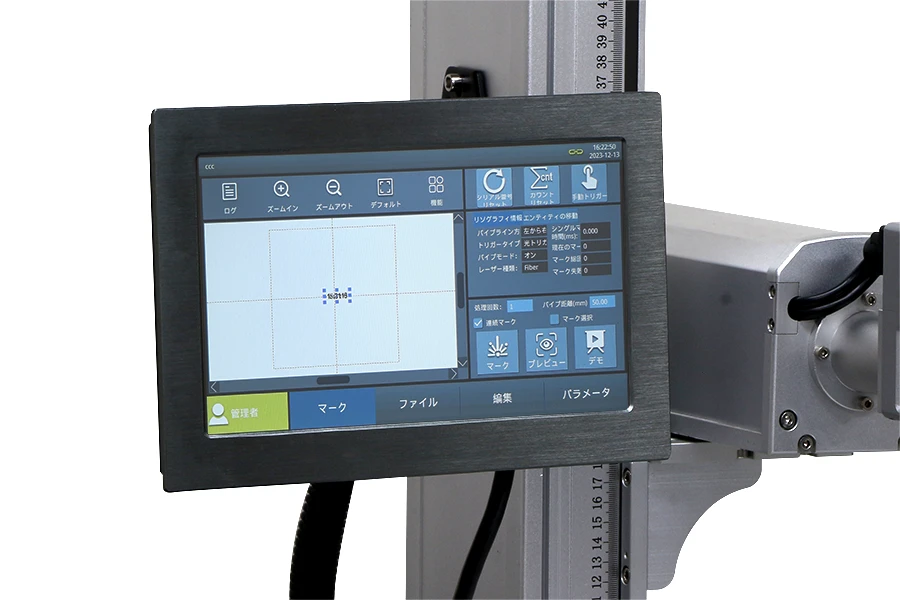

インラインレーザーマーカー
販売価格198,000円（税込）
通常は専用のPCが必ず必要となりますが、インラインレーザーマーカーはタッチパネルでの操作となるため省スペースでの生産ラインへの組み込みが可能となります。
動画で見るLM110U
UVレーザーマーカー【LM110U】ご紹介
樹脂や金属、ガラスへの刻印テスト

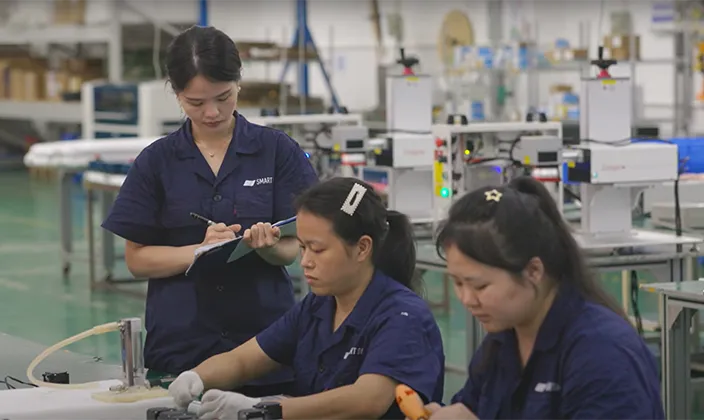

出荷前検査項目
LM110Uは、出荷前に中国工場と日本工場の2拠点で検査を行なっています。 主に中国工場では組み立てを含む出荷前検査を行い、日本工場では組み立て後の製品に異常が無いか、再度検査をしています。 下記では、日本工場で行なっている出荷前検査をご案内します。

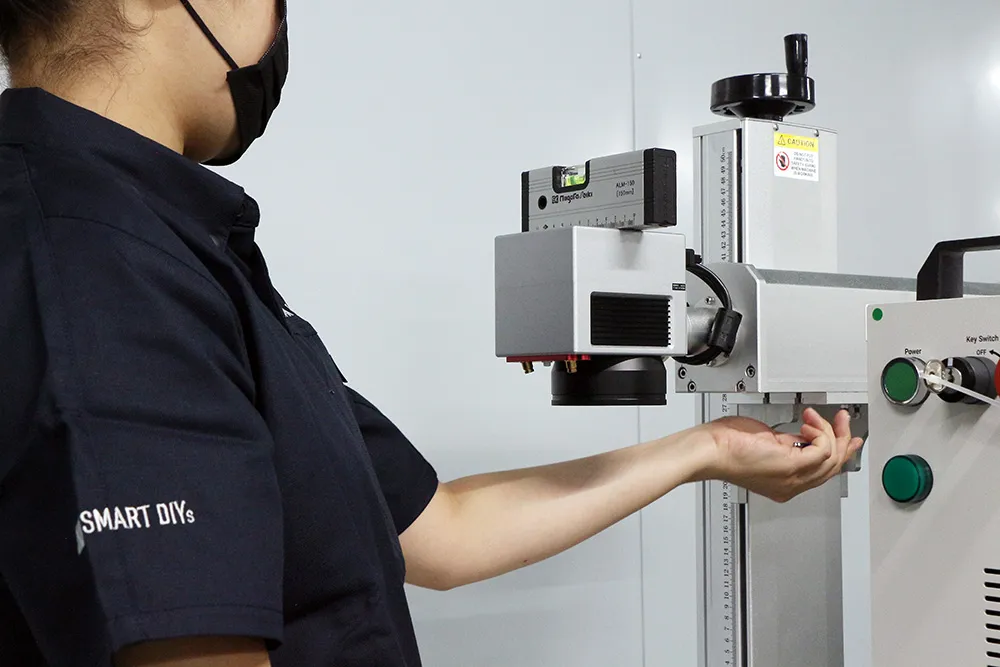

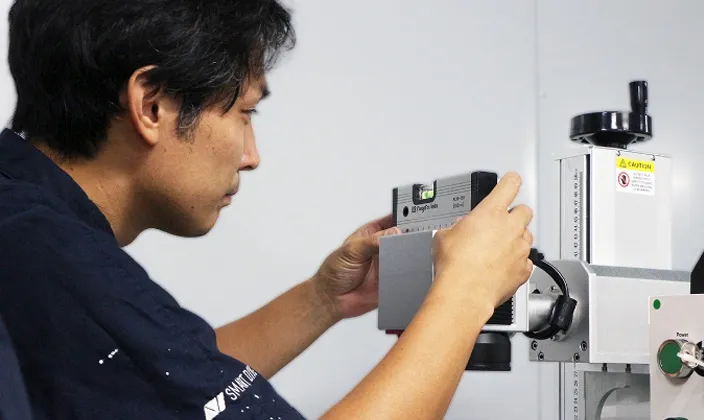

平行・水平確認
足の高さを調整し本体の平行を確認します。また、台に対してレンズが水平か調整します。

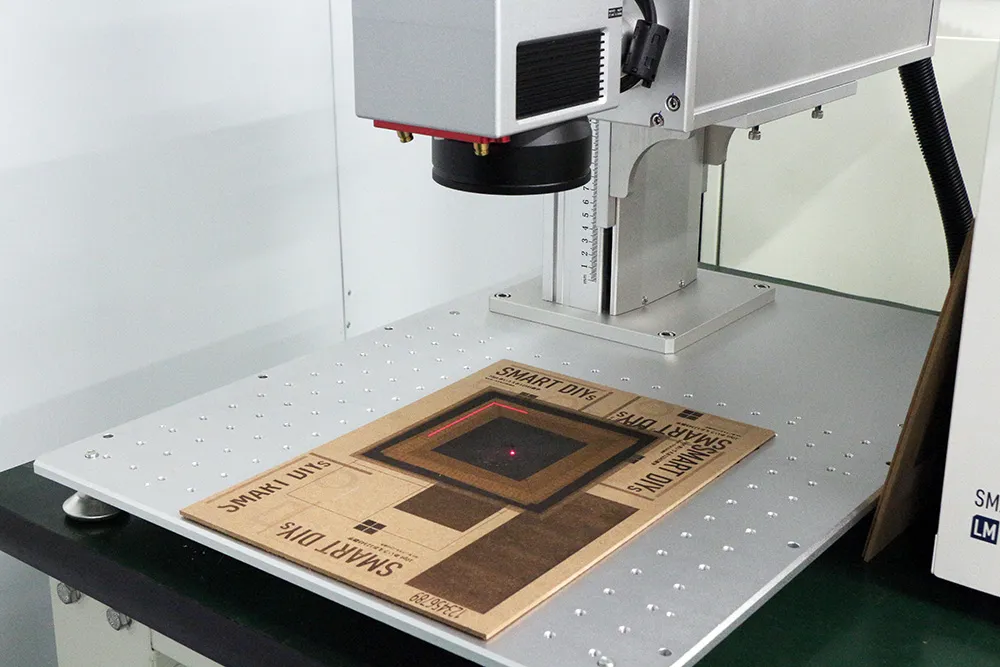

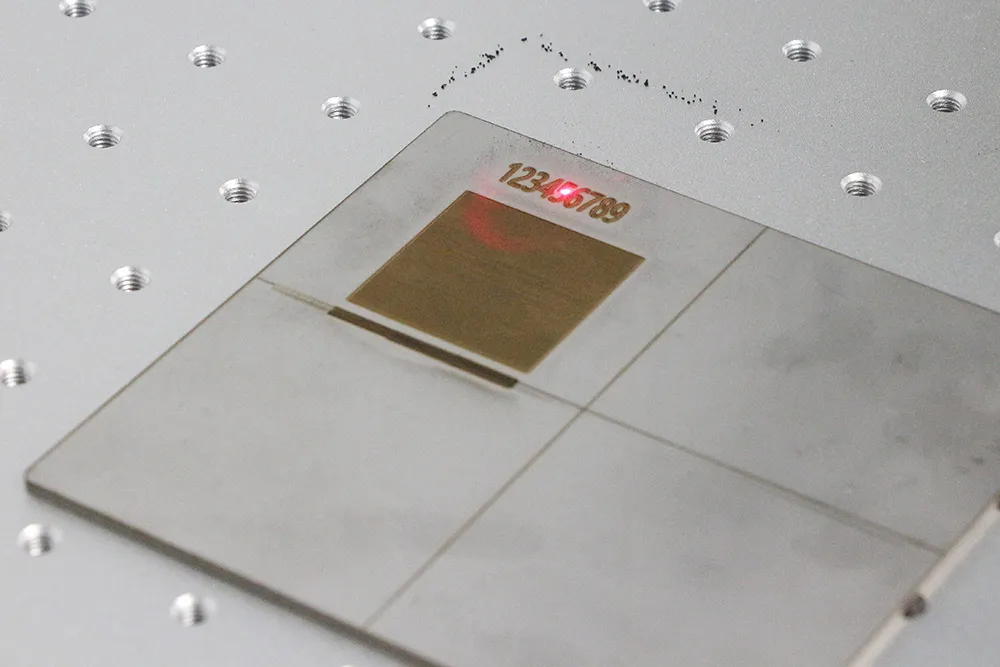

ハッチングのムラ・テキスト刻印のブレ検査
データ上で作成したベタ塗りの四角・文字列が異常なく刻印されるかを確認します。
通電エージング試験
本体が通電した状態で16時間エージングを行います（エージングとは一定の電流を流した状態で耐熱性および耐久性を評価することを指します）。
よくある質問
レーザー出力の違いは加工にどのような影響がありますか？
LM110Uはレーザー出力を3W、5Wの2種類から選択することが可能です。5Wモデルは3Wに比べ印字スピードが早くなり、同条件の加工の場合寿命が長くなります。
CO2レーザーでも樹脂やガラスに刻印できますが仕上がりに違いはありますか？
CO2レーザーは熱を加えての加工となるため、樹脂は溶けてしまったりガラスはひび割れたような仕上がりになります。一方UVレーザーは、熱によるダメージが少ないため、発色がよく微細な加工が可能です。また、ファイバーレーザーでは加工不可な樹脂素材にも加工可能です。
マーキングした部分はどのような色になりますか？
素材の種類や色によって異なります。ご希望の素材で加工をテストできる無料体験サービスをご利用ください。
本体以外に必要な物はありますか？
専用ソフトウェアを操作するためのPCが必要になります。スペックの目安は以下の通りです。
OS：Windows7 以降
CPU：インテル core-i シリーズ
メモリ：4GB
設置サービスやメンテナンスサービスはありますか？
お客様にて設置などのセットアップや日々のメンテナンスを行っていただきます。弊社スタッフが訪問して行うサービスはございません。ご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。また、故障・不具合が発生した場合もお客様自身での修理対応となります。修理方法はPDFマニュアルや動画でご案内し、必要に応じてビデオ通話等にてご説明いたします。
保証プランはどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
ランニングコストはどれくらいですか？
ランニングコストは電気代のみとなります。消費電力は約400W、消耗部品は特にありません。
アフターサポートについて
レーザーマーカー「LM110U」は、使用方法を誤ると重大な人身事故や火災を発生させることがあります。そのような危険性がある工作機械だと十分理解した上で購入並びにご使用をしていただければと思います。
サポート全般について
セットアップや使用方法などを記載している専用のマニュアルがございます。またご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
弊社ではスタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません。予めご承知おきくださいますよう宜しくお願い申し上げます。
サポート内容について
製品メンテナンス・クリーニング
製品のメンテナンスやクリーニング、消耗品の交換などはお客様自身で行っていただきます。ご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
重大な故障・不具合
故障・不具合が発生した場合は、製品を弊社に返送いただいての修理となります(製品の往復送料はお客様負担となります)。故障箇所によっては修理に数日を要する場合がありますのでご注意ください。
代替機のお貸し出し
代替機のお貸し出し
修理期間中、代替機の貸し出しを承ります。
※修理製品や代替機の往復送料はお客様負担となります。
軽微な故障・不具合
軽微な故障・不具合であれば、お客様自身で修理を実施いただくことも可能です。その際は、PDFマニュアルや動画、ビデオ通話などで修理方法をお伝えいたします。
消耗品・部品の交換
消耗品や修理用途の交換部品などは弊社に在庫の用意があり、ご注文後3営業日以内に発送いたします(ヤマト運輸宅急便にて発送)。
※消耗品などの発送や修理には数日を要する場合があるため、消耗品の予備の購入や複数台の購入をご検討ください
返品・返金
未開封の状態に限り購入後一ヶ月以内であれば返品・返金を受け付けます。ただし、各種手数料を差し引いた金額の返金となります。
初期不良があった場合
製品は万全を期しておりますが、万一、初期不良があった場合は製品の修理・部品交換が発生します。修理には一定期間必要なため、製品稼働予定日から余裕をもっての購入をお願いいたします。また、初期不良の場合でも修理対応やサポート内容に変更はございません。
製品仕様
| レーザー方式 | UVレーザー 355nm 3W/5W |
|---|---|
| レーザークラス | クラス4 |
| 拡大レンズ | 10倍 |
| スポット径 | 約80μm（理論値） |
| 周波数 | 20〜150kHz |
| パルス幅 | 1〜49ns |
| 最高速度 | ≤4000mm/s |
| 繰り返し精度 | ±0.03mm |
| サイズ | 本体：幅500 × 奥行700 × 高さ707.5mm（突起物含まず） 電装盤：幅162 × 奥行451 × 高さ430mm（突起物含まず） |
| 加工エリア | 幅110×奥行110mm |
| 加工できる素材の厚さ（高さ） | 0〜370mm |
| 電源 | AC 100V 50/60Hz |
| 消費電力 | 400W |
| 推奨作業環境 | 温度：10〜30度 湿度：75%以下 清潔で埃が少ない環境 ※結露無きこと |
| 推奨保管環境 | 温度：5〜40度 湿度：75%以下 |
| 重量 | 本体：約35kg 電装盤：約15kg |
| 付属品 | ACケーブル、USBケーブル、外部IF用コネクタ、キースイッチ用キー、USBフラッシュメモリ（ソフトウェアインストール用）、保護メガネ |
| ソフトウェア対応OS | Windows7以降 |
| 対応画像形式 | ビットマップファイル：bmp / jpg / jpeg / gif / tga / png / tif / tiff ベクターファイル：ai (ver.8) / plt / dxf / jpc / svg / nc / g / gbr / bot / dst |
※改良のため仕様変更する可能性がございます
