豊富なオプションから
あなたに必要な機能を選べます
LM110Cは、現場のニーズに合わせた様々なオプションをご提供します。また、標準で高性能ガルバノスキャナ搭載だから加工速度が速く、従来のレーザー刻印作業の効率化が図れます。
￥620,400~(税込)

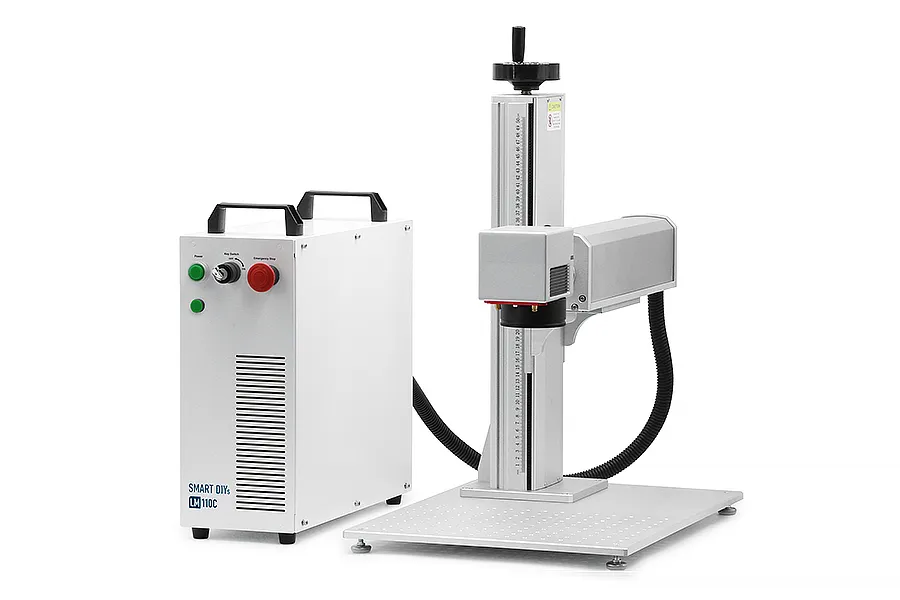

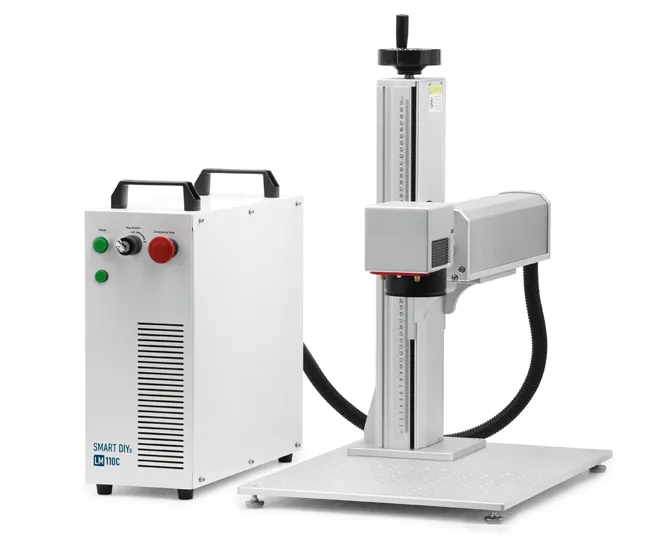

LM110Cは
カスタマイズ可能な
ファイバーレーザーマーカーです
プロモーションビデオ
セットアップ&加工手順
金属と樹脂の刻印テスト
こんなお悩みありませんか？
- マーキングの加工時間を短くしたい
- 大小様々な大きさの加工を考えている
- 大量の製品にレーザーマーキングをしたい
- 円柱、円錐、リング等の曲面に加工したい
- 用途に合わせて装置をカスタマイズしたい
LM110Cなら
例えばこんな作品が作れます

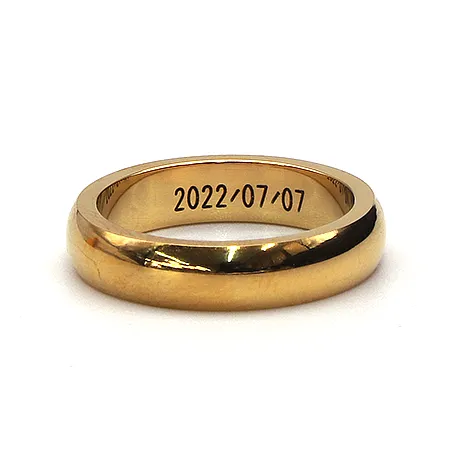

リングの刻印

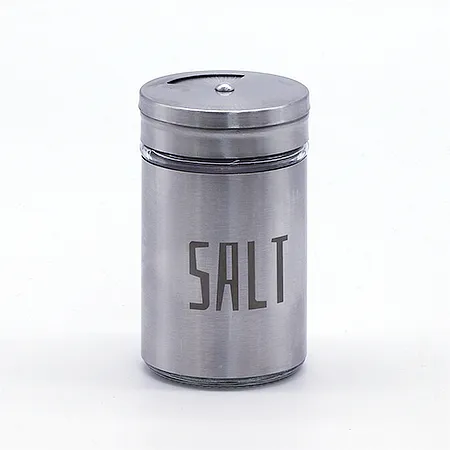

調味料ボトル

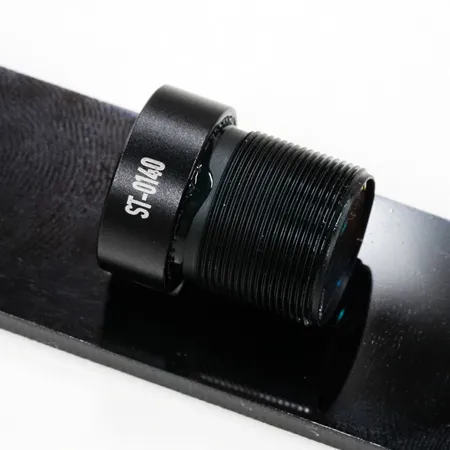

カメラレンズのロット番号

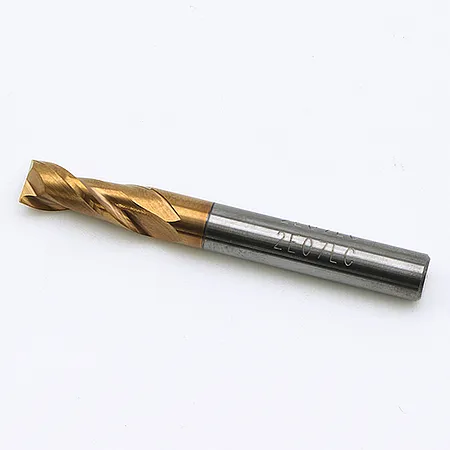

ドリルの製品番号

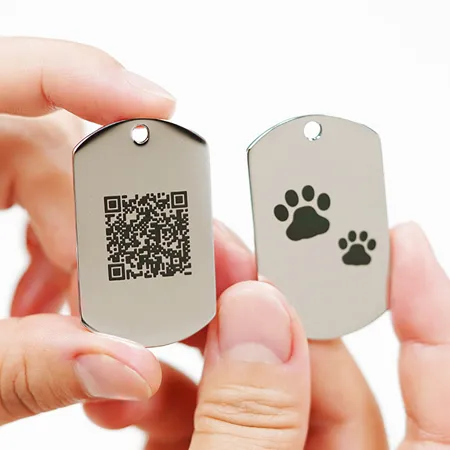

ペットダグへのQRコード刻印

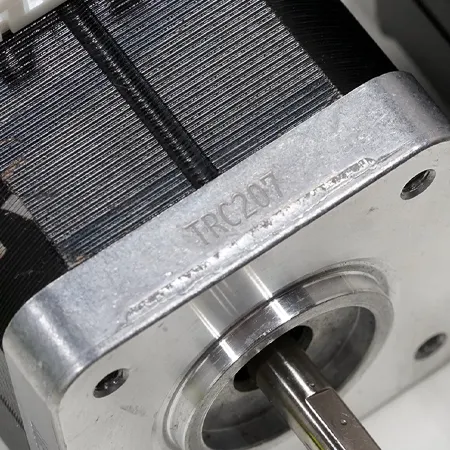

モーターのロット番号

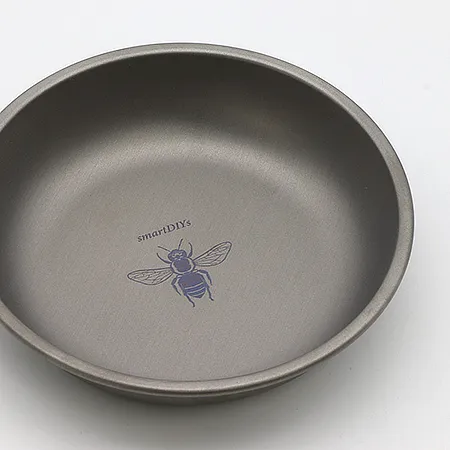

チタンプレートへのカラーマーキング

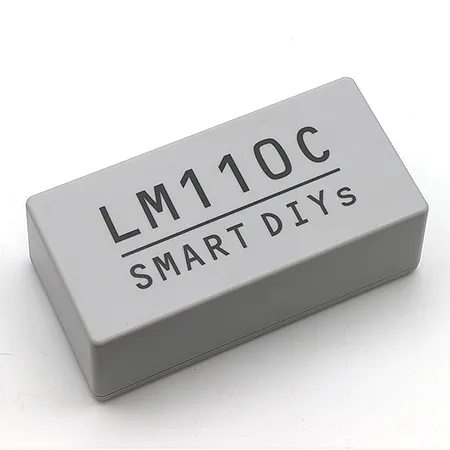

ABS樹脂ケースのマーキング

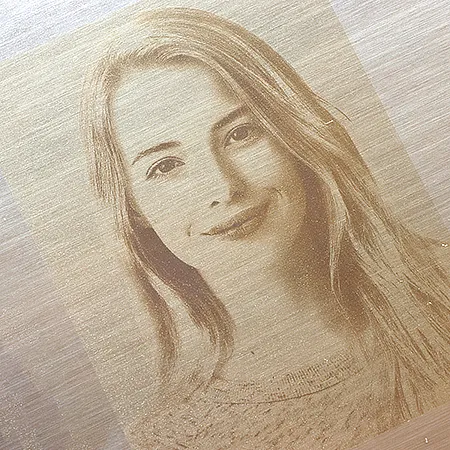

写真のマーキング
豊富なオプションから
-
特徴
用途に合わせたカスタムが可能
レーザー発振機をQスイッチ（標準）とMOPA型、MOPA型100Wの3種類から、加工エリアを3種類から選択することができます。素材の種類や大きさによって最適なものをお選びいただけます。
-
特徴

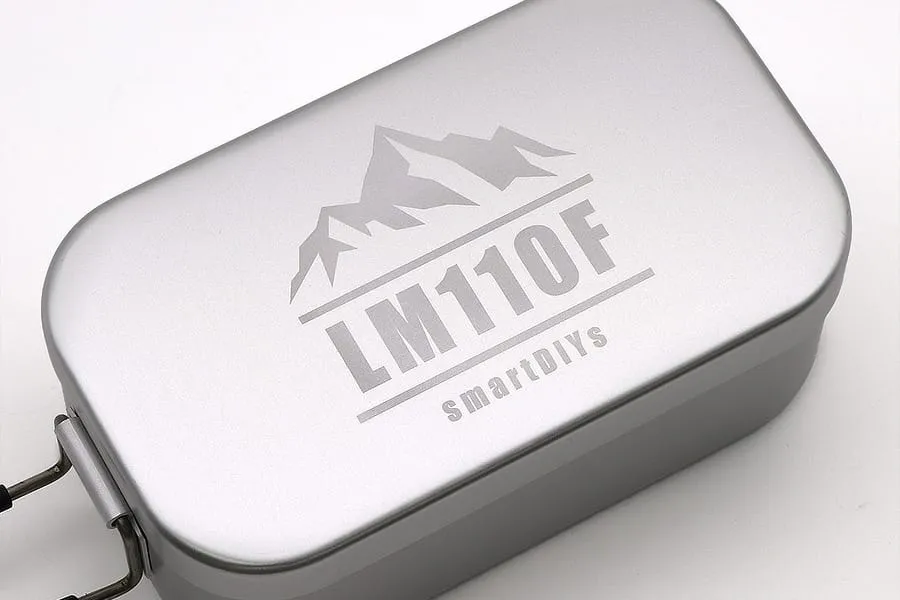

アルミ、鉄、真鍮、チタン、ステンレス等、様々な金属に刻印できます
LM110Cは、主に金属の刻印におすすめのレーザーマーカーです。工業部品の管理番号から自社製品やサービスの宣伝のためのロゴ、ギフトに刻むメッセージ等、企業様から個人事業主の方まで様々なシーンで活用いただけます。
-
特徴
従来のレーザー加工機と比べて

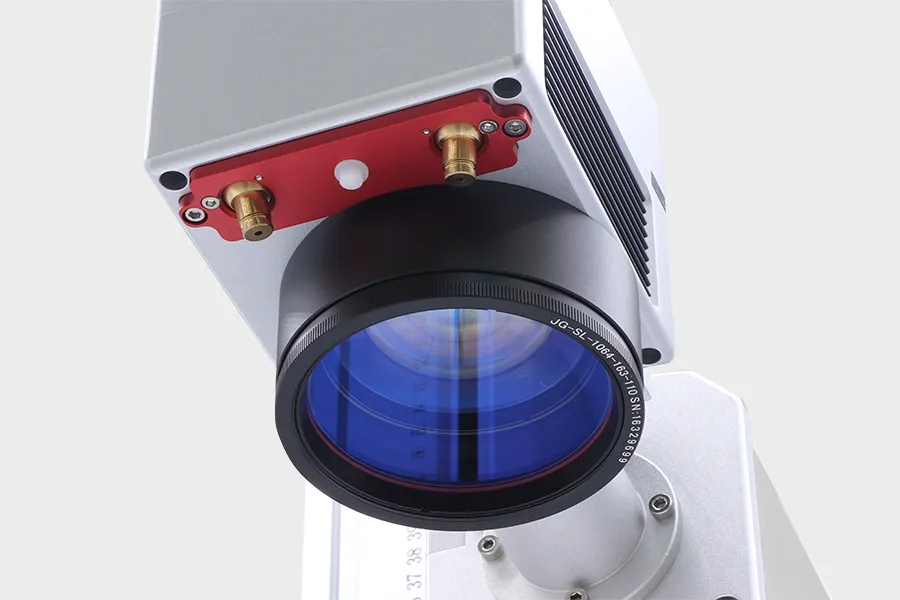

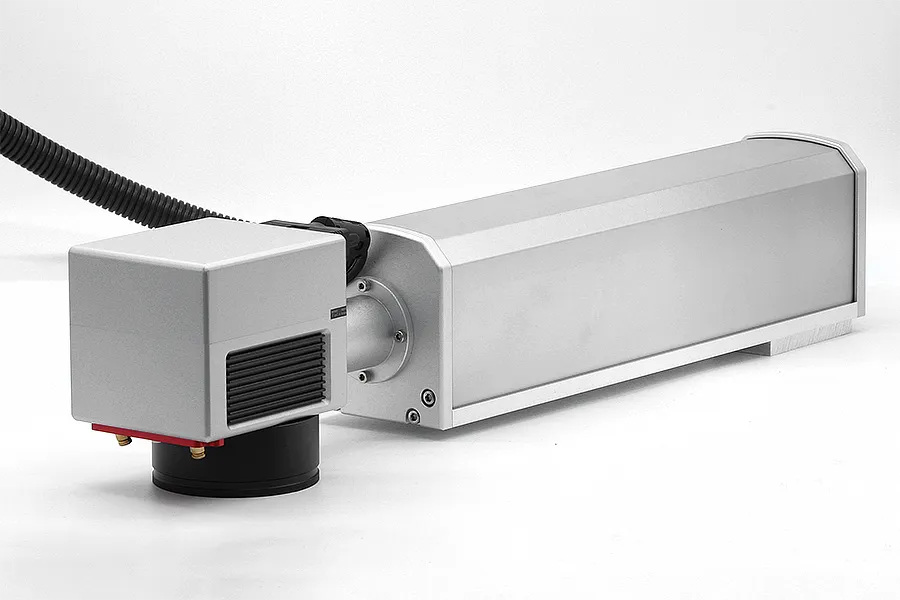

約30倍※の刻印スピードLM110Cはヘッドに内臓されたミラーが角度を変えながら高速で動くことで、作成したマーキングオブジェクトが瞬時に刻印されます。Etcher LaserやEtcher Laser Proとは構造から異なるので、LM110Cで全く新しいレーザー刻印をご体感いただけます。※アルマイト処理アルミへの刻印時間をEtcher Laser 3.5Wと比べた場合
-
特徴

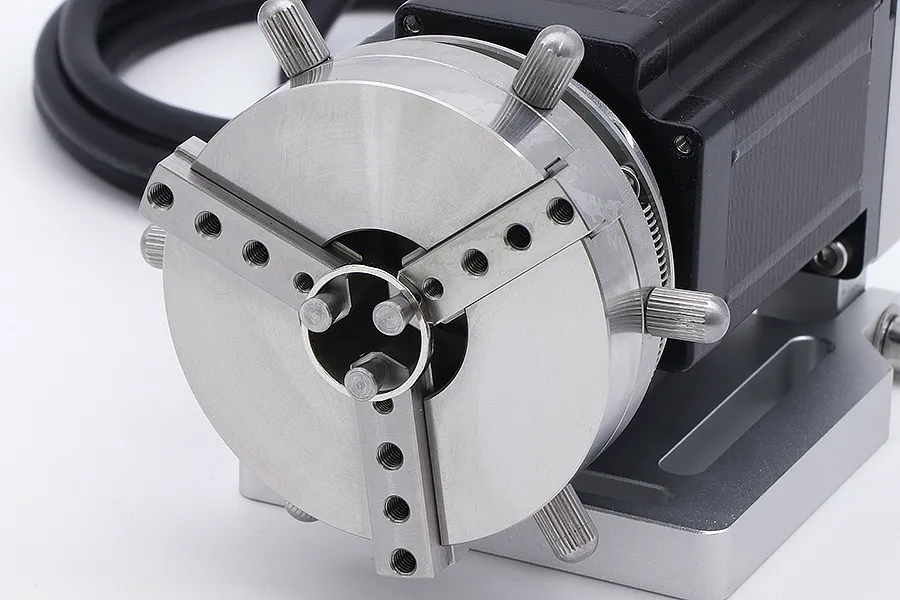

回転軸などの豊富なオプション
円柱の素材やリングなどを加工するための回転軸を5種類ご用意。より加工の幅が広がります。また、加工部分を覆う取外し可能なカバーや、素材の位置を細かく調整できるXYステージなど、便利なオプションを取り揃えております。
-
特徴

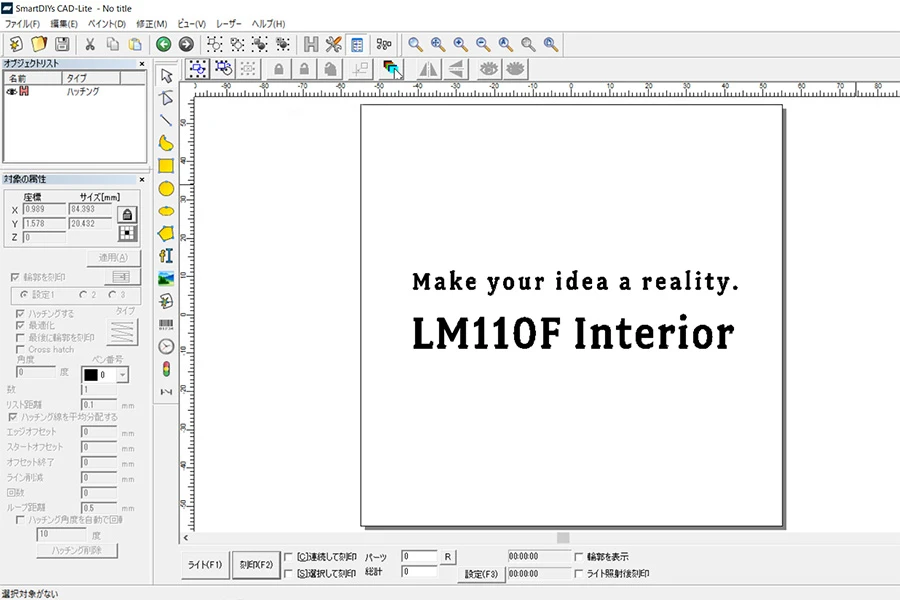

レーザーマーカー専用制御ソフトにSmartDIYs CADが付属
付属ソフトウェア「SmartDIYs CAD」は、グラフィックやテキストの作成・読み込みなどの編集機能を持ち、レーザー出力、周波数、スキャン速度など、レーザーの設定パラメータを包括的に制御できます。※ 対応OS：Windows
-
特徴
高寿命かつ
ランニングコストは
電気代のみLM110Cはファイバーレーザー搭載のためCO2レーザーやダイオードレーザーに比べはるかに高寿命です。またご購入後のランニングコストは電気の使用分のみとお財布に優しい機種ですので、思いのままにあなたの作業にお役立てください。
-
カスタム内容
LM110Cは加工エリアを下記の3種類から選択することが可能。よりニーズに合わせた加工を行えます。ただ、加工エリアが広くなるにつれて、加工可能な素材の高さが低くなってしまい、加工の精度も低下します。加工エリアの違いによる影響はこちらのページをご覧ください。別の加工エリアに変更したい場合はレンズを取り替えるだけで良いため、加工エリアの使い分けもできます。
| 加工エリア | 加工可能な素材の高さ |
|---|---|
| 110×110mm | 0〜375mm |
| 200×200mm | 0〜240mm |
| 300×300mm | 0〜120mm |
Qスイッチ（標準）
一般的なファイバーレーザーの発信器であり最も安価なのがこのQスイッチという種類です。安価とはいえ十分な性能を備えています。
MOPA型
パルス幅とより幅広い周波数の調整ができるのがMOPA型の大きな特徴。高機能な分、Qスイッチより高価になりますが、制御された低出力から高出力の刻印ができます。ステンレスとチタンにはカラーマーキングも可能。詳しくはレーザー発振器の違いについてをご覧ください。
MOPA型100W
MOPA型かつ100Wのレーザーを搭載した発振器（Qスイッチ・MOPA型は30W）。他の発振器に比べ、より速く、より深い加工が可能です。詳しくはレーザーパワー30Wと100Wの違いをご覧ください。
オプション

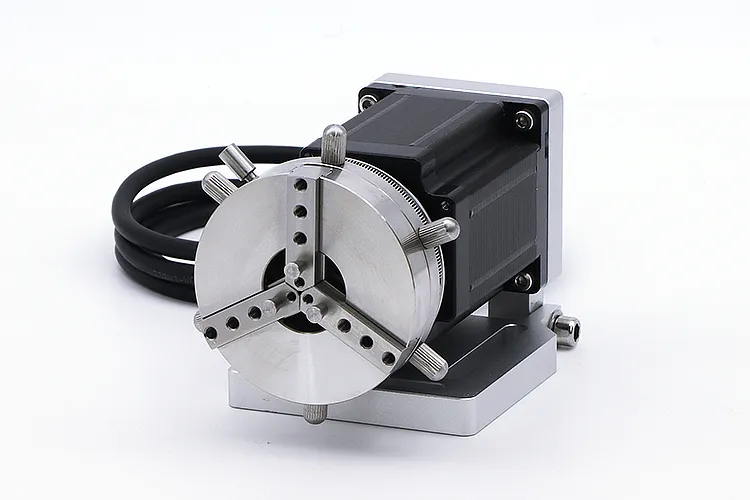

回転軸（5種類）
販売価格62,700〜74,800円（税込）
円柱・円錐・リング形状の素材を加工するために必要なオプション。素材を回転させながら加工を行います。素材の固定方法が異なる5種類をご用意しました。

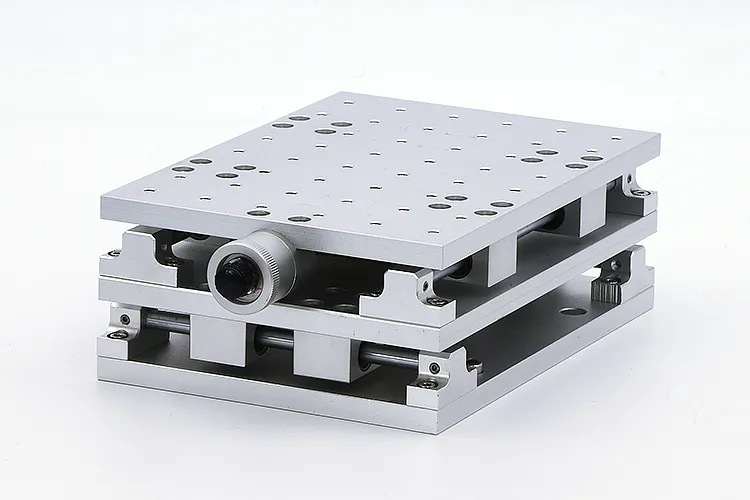

XYステージ
販売価格26,400円（税込）
位置を細かく微調整するためのオプションです。素材や治具、回転軸などを固定して使用します。

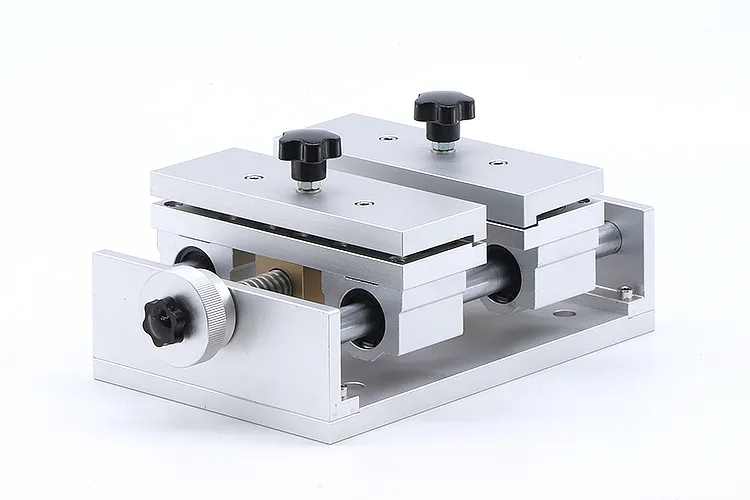

簡易バイス
販売価格44,550円（税込）
素材を固定するためのバイス（万力）です。加工ベッドに安定して置くことができない素材などは簡易バイスを使用して固定してください。

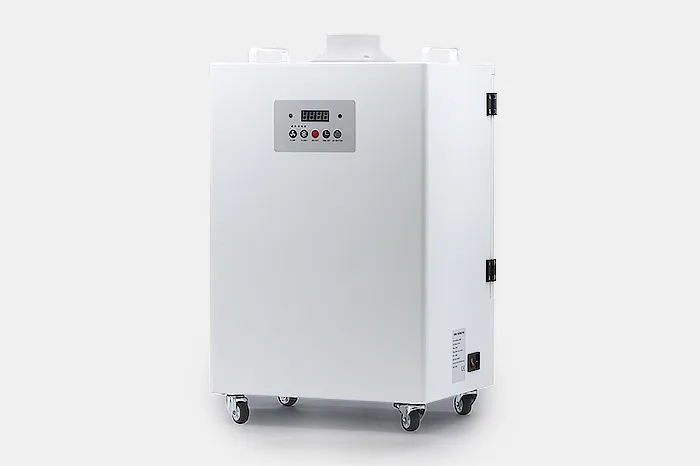

金属加工用集塵機
販売価格176,000円（税込）
加工時に発生する塵や煙、臭いをフィルターで除去する装置です。煙や臭いを軽減できるため、室内で加工を行う方におすすめです。※定期的なフィルターの交換が必要です。

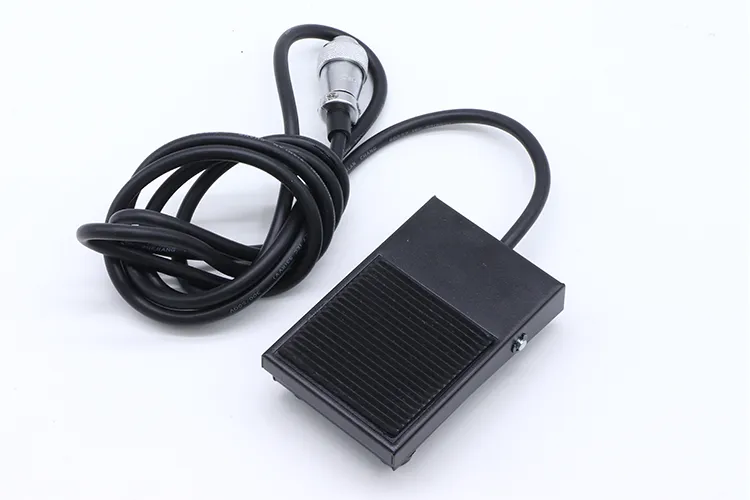

フットスイッチ
販売価格3,300円（税込）
加工の開始を足で操作するためのオプションです。連続で加工する場合にオススメのオプションです。

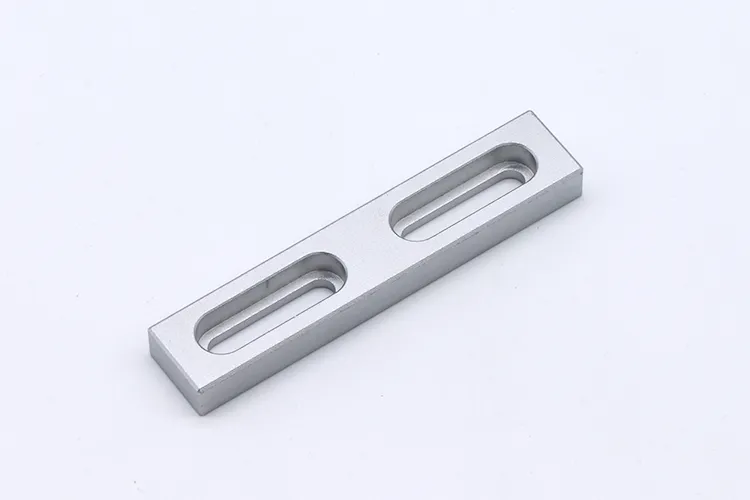

位置決めバー
販売価格1,210円（税込）
加工ベッドに固定して使用します。素材を常に同じ位置に配置するためのオプションです。

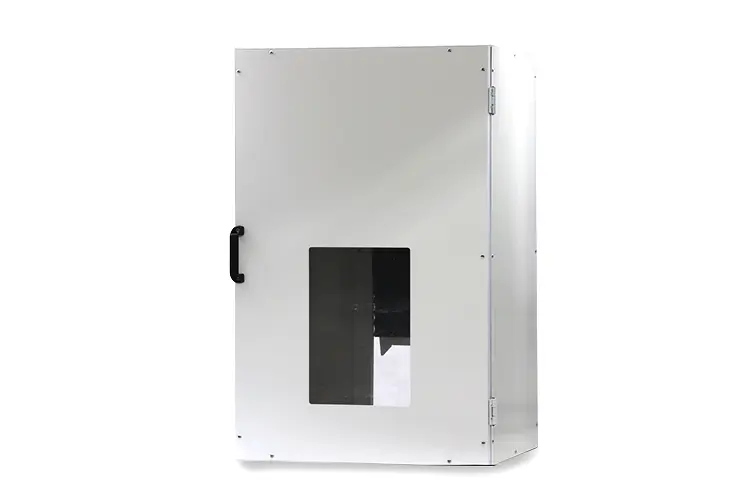

カバー
販売価格57,200円（税込）
レーザーの照射部と加工ベッドを覆うカバーです。カバーを使用することでレーザーが外部に漏れることを防ぎます。組み立てが必要な製品です。

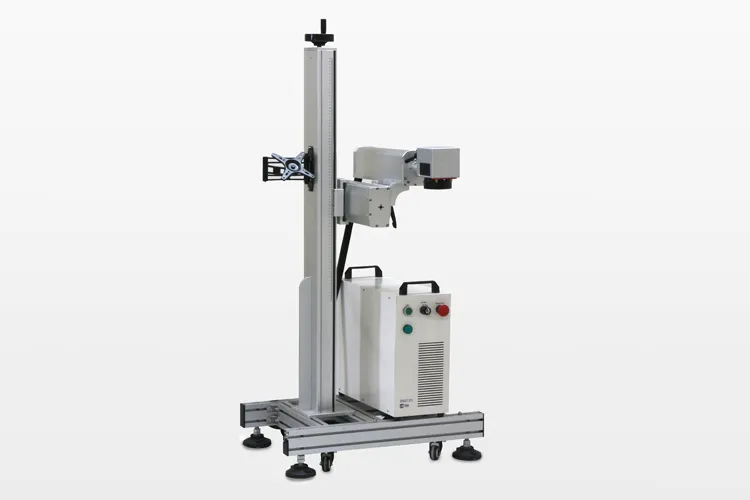

大型Z軸ステージ
販売価格143,000円（税込）
より高さがある素材に対応するZ軸ステージです。Z軸に加えてY軸の調整も可能。加工エリア110mm角の場合、加工可能な素材の高さは最大1215mmとなります。

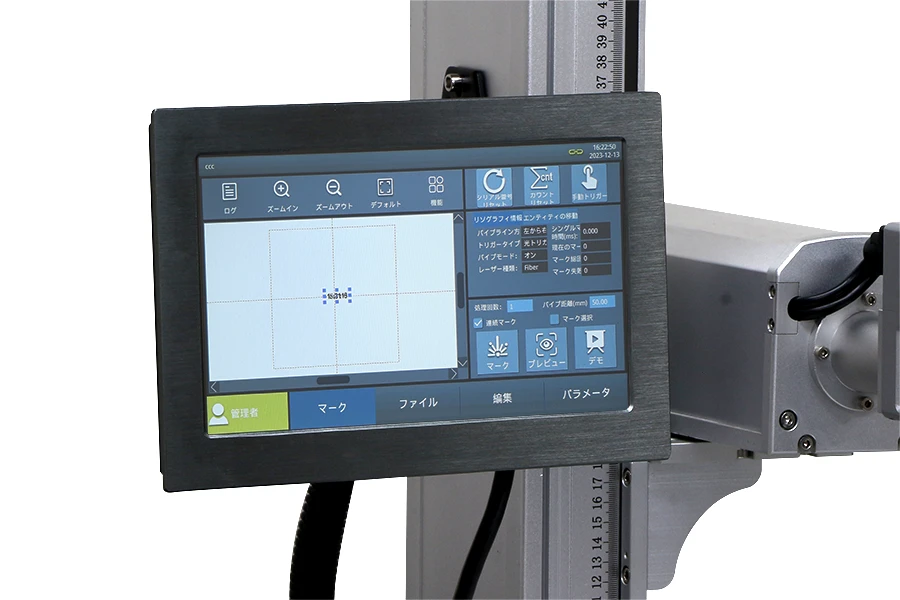

インラインレーザーマーカー
販売価格198,000円（税込）
通常は専用のPCが必ず必要となりますが、インラインレーザーマーカーはタッチパネルでの操作となるため省スペースでの生産ラインへの組み込みが可能となります。
LM110F/Mとの違い
- レーザーパワーが30W or 100W
- 加工エリアを3種類から
選べる - レーザー発信機の種類をQスイッチ（標準）とMOPA型、MOPA型100Wから選べる
- 回転軸に対応
- 外側のカバーがないため素材サイズの制限がない
動画で見るLM110C
LM110Cのご紹介
LM110Cセットアップ・加工手順
周辺機器・オプション紹介
出荷前検査項目
LM110Cは、出荷前に中国工場と日本工場の2拠点で検査を行なっています。 主に中国工場では組み立てを含む出荷前検査を行い、日本工場では組み立て後の製品に異常が無いか、再度検査をしています。 下記では、日本工場で行なっている出荷前検査をご案内します。

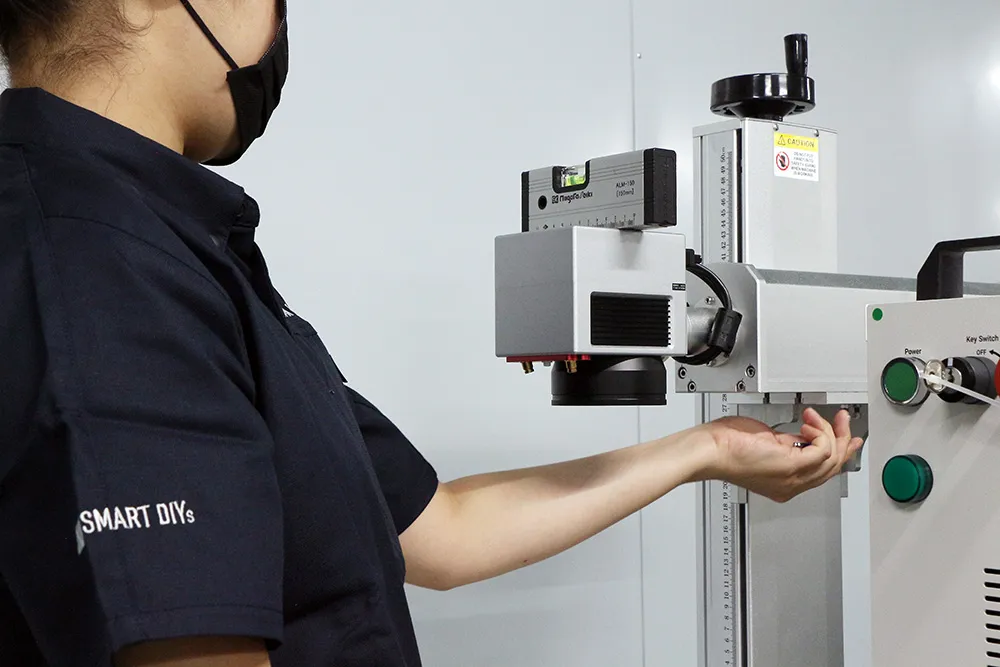

平行・水平確認
足の高さを調整し本体の平行を確認します。また、台に対してレンズが水平か調整します。

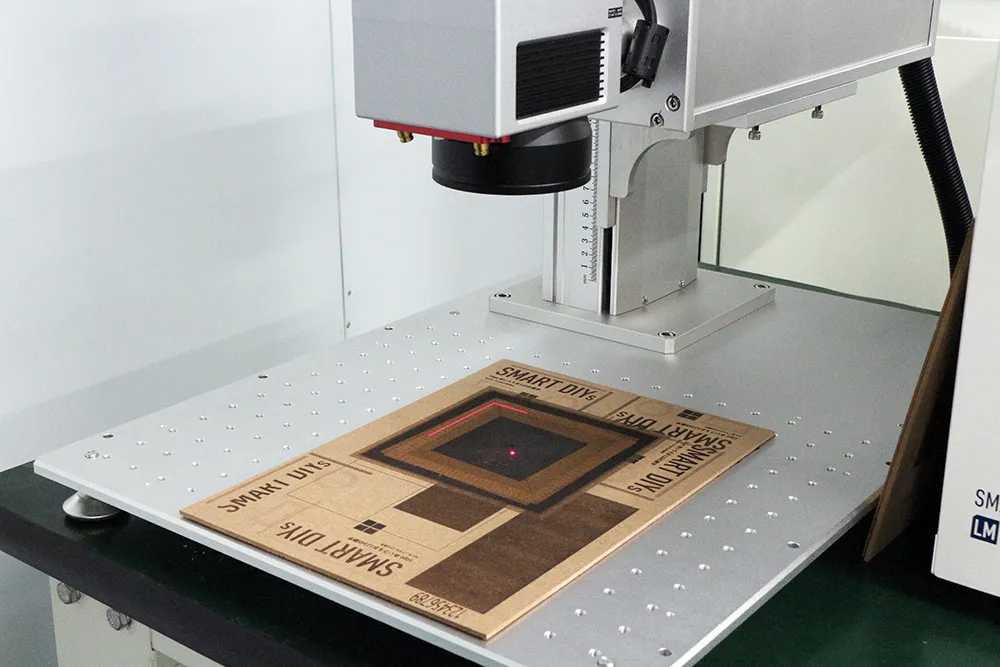

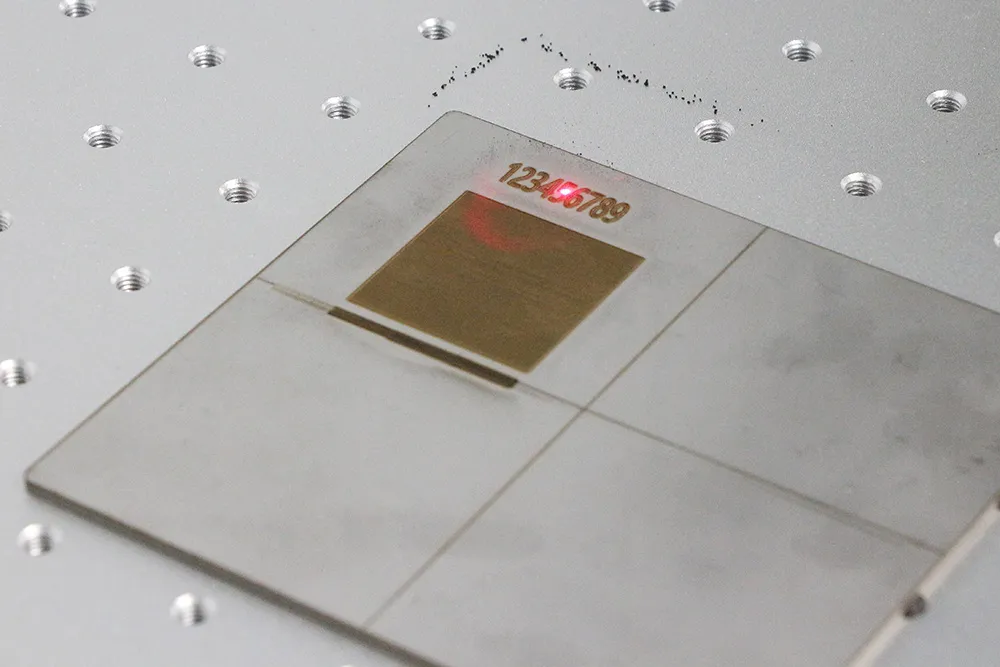

ハッチングのムラ・テキスト刻印のブレ検査
データ上で作成したベタ塗りの四角・文字列が異常なく刻印されるかを確認します。
通電エージング試験
本体が通電した状態で16時間エージングを行います（エージングとは一定の電流を流した状態で耐熱性および耐久性を評価することを指します）。
よくある質問
加工した部分は何色になりますか？
レーザーマーカーの加工は素材の表面を削るため、光の乱反射が起こり加工部分は白くなります。レーザーのパワーを強めたり、加工スピードを遅くするとだんだんと茶色に近づく傾向があります（素材によります）。ステンレスとチタンのみ黒く発色させることが可能です。詳しくは白黒どっちにする？ステンレスへのマーキングの文字色を変えてみようをご覧ください。
また、MOPA型はステンレスとチタンにカラーマーキングが可能です。詳しくはカラーマーキングについてをご覧ください。
レーザー発振機の違いは何ですか？
MOPA型のほうがパルス幅とより幅広い周波数の調整が可能です。詳しくはレーザー発振器の違いについてをご覧ください。
加工エリアの違いによって他になにか影響はありますか？
加工エリアのサイズはレンズの種類によって決定しますが、このレンズを変えることによって、加工エリアだけではなく、加工の精度や加工の濃さ、加工対象物の高さの上限にも影響があります。詳しくは加工エリアの違いによる加工への影響についてをご覧ください。
購入後いつ発送されますか？
振込確認後、3営業日以内に発送します。
ソフトウェアの対応OSは何ですか？
対応OSはWindows7以降となります。Macは外部の有料ソフト、LightBurnを使用することで操作可能です（サポート対象外）。
加工結果はどのような感じですか？
主要素材の加工結果をまとめてありますので加工結果一覧をご覧ください。
金属の切断はできますか？
ごく薄い素材の切断は可能です。0.3mm以下のアルミの切断は加工実績がありますが、他の素材や異なる厚みのものは切断できない場合がございます。
ランニングコストはどれくらいですか？
ランニングコストは電気代のみとなります。消費電力は約350W（MOPA型100Wは500W）、消耗部品は特にありません。
保証プランはどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
アフターサポートについて
レーザーマーカー「LM110C」は、使用方法を誤ると重大な人身事故や火災を発生させることがあります。そのような危険性がある工作機械だと十分理解した上で購入並びにご使用をしていただければと思います。
サポート全般について
セットアップや使用方法などを記載している専用のマニュアルがございます。またご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
弊社ではスタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません。予めご承知おきくださいますよう宜しくお願い申し上げます。
サポート内容について
製品メンテナンス・クリーニング
製品のメンテナンスやクリーニング、消耗品の交換などはお客様自身で行っていただきます。ご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。（平日10:00〜17:00）
重大な故障・不具合
故障・不具合が発生した場合は、製品を弊社に返送いただいての修理となります(製品の往復送料はお客様負担となります)。故障箇所によっては修理に数日を要する場合がありますのでご注意ください。
代替機のお貸し出し
代替機のお貸し出し
修理期間中、代替機の貸し出しを承ります。
※修理製品や代替機の往復送料はお客様負担となります。
軽微な故障・不具合
軽微な故障・不具合であれば、お客様自身で修理を実施いただくことも可能です。その際は、PDFマニュアルや動画、ビデオ通話などで修理方法をお伝えいたします。
消耗品・部品の交換
消耗品や修理用途の交換部品などは弊社に在庫の用意があり、ご注文後3営業日以内に発送いたします(ヤマト運輸宅急便にて発送)。
※消耗品などの発送や修理には数日を要する場合があるため、消耗品の予備の購入や複数台の購入をご検討ください
返品・返金
未開封の状態に限り購入後一ヶ月以内であれば返品・返金を受け付けます。ただし、各種手数料を差し引いた金額の返金となります。
初期不良があった場合
製品は万全を期しておりますが、万一、初期不良があった場合は製品の修理・部品交換が発生します。修理には一定期間必要なため、製品稼働予定日から余裕をもっての購入をお願いいたします。また、初期不良の場合でも修理対応やサポート内容に変更はございません。
製品仕様
| Qスイッチ（標準） | MOPA型 | MOPA型100W | |
|---|---|---|---|
| レーザー方式 | ファイバーレーザー 1064nm 30W | ファイバーレーザー 1064nm 100W | |
| レーザークラス | クラス4 | ||
| スポット径 | 約0.05mm（理論値。加工エリアが幅110×奥行110mm場合） | ||
| 周波数 | 30〜60Khz | 1〜4000Khz | |
| パルス幅 | 120ns | 2〜500ns | |
| 最高速度 | ≤4000mm/s | ||
| 繰り返し精度 | ±0.03mm | ||
| サイズ（突起物含まず） | 本体：幅420 × 奥行739 × 高さ681.5mm 電装盤：幅171 × 奥行421 × 高さ418.5mm |
本体：幅420 × 奥行739 × 高さ681.5mm 電装盤：幅201 × 奥行501 × 高さ418.5mm |
|
| 加工エリア | ① 幅110×奥行110mm ② 幅200×奥行200mm ③ 幅300×奥行300mm | ||
| 加工できる素材の厚さ（高さ） | ① 0-375mm ② 0-240mm ③ 0-120mm | ||
| 電源 | AC 100V 50/60Hz | ||
| 消費電力 | 350W | 500W | |
| 推奨作業環境 | 温度：10〜30度 湿度：75%以下 清潔で埃が少ない環境 | ||
| 推奨保管環境 | 温度：5〜40度 湿度：75%以下 | ||
| 重量 | 本体：約26kg 電装盤：16kg | ||
| 付属品 | ACケーブル、USBケーブル、外部IF用コネクタ、キースイッチ用キー、USBフラッシュメモリ（ソフトウェアインストール用）、保護メガネ | ||
| ソフトウェア対応OS | Windows7以降 | ||
| 対応画像形式 | ビットマップファイル：bmp / jpg / jpeg / gif / tga / png / tif / tiff ベクターファイル：ai (ver.8) / plt / dxf / jpc / svg / nc / g / gbr / bot / dst |
||
※改良のため仕様変更する可能性がございます
注意事項
- レーザー加工機は、使い方を誤ると火災の恐れがある加工機です。安全に使用するために火災の予防についてをご覧ください。
- 塩化ビニル（塩ビ・PVC）は、燃焼すると「塩化水素」と呼ばれるガスが発生します。このガスは人体に有毒かつ加工機本体を腐食させてしまうため、すべてのレーザー加工機において塩化ビニルの加工は禁止としています。詳しくは塩化ビニルの加工についてをご覧ください。
